luzne wtyczki

[misior82]

witam

jako ze dzis postanowilem zamontowac w koncu zmieniarke (emulator USB ) zakupiona przez forum
zaraz z rana zabralem sie do pracy, niestety musialem rozebrac caly panel climatronic zeby sie dalo dostac do kostek radia i zaczelo sie.....

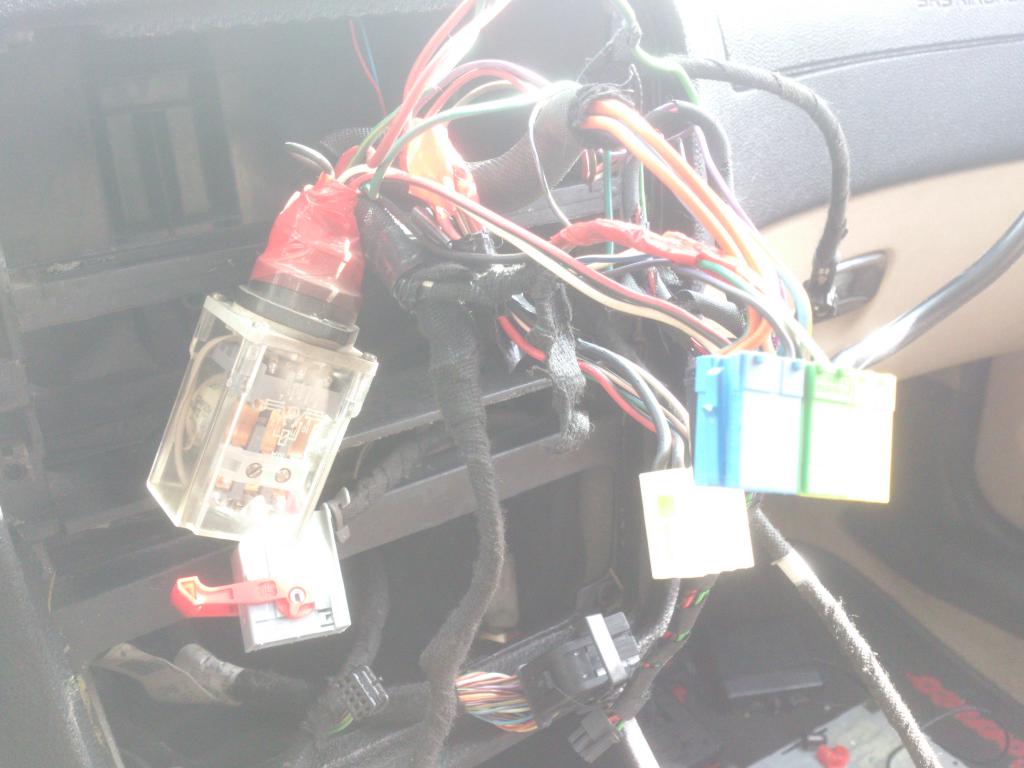

Po wyciagnieciu radia moim oczom ukazal sie taki widok:


zlapalem sie za glowe, ale coz zaczalem to trzeba zrobic i tu zaczynaja sie moje pytania:

1. co to jest??czy powinno w ogole byc i co z tym zrobic??
ale zeby nie bylo za latwo kolejne pyt:

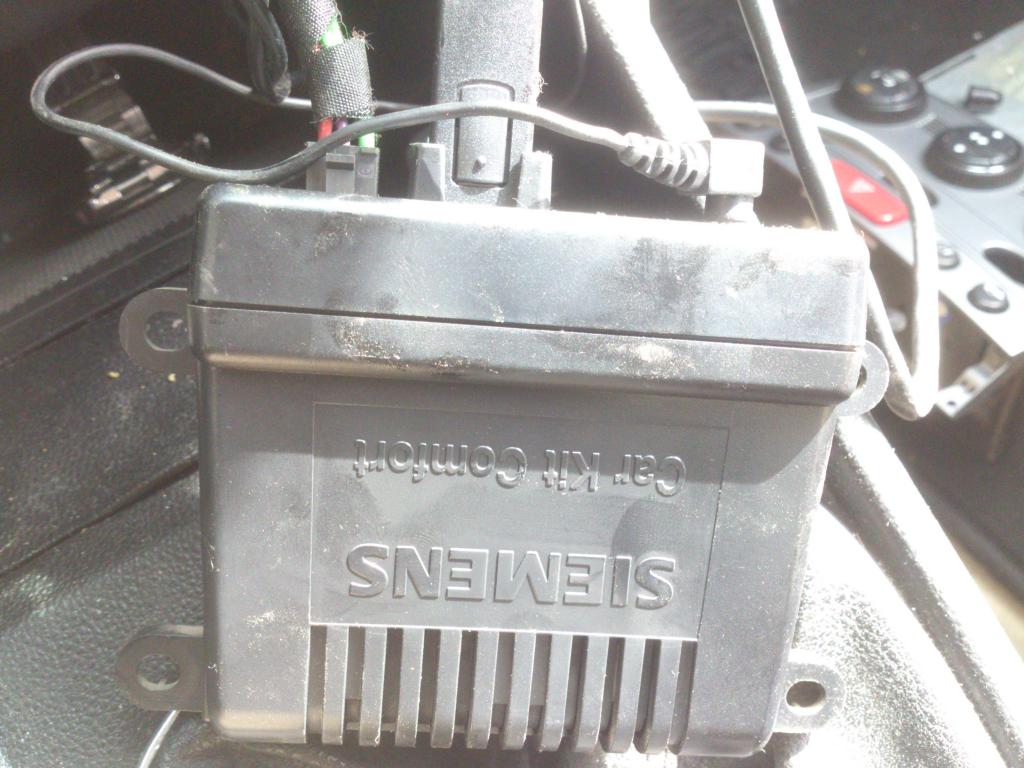

2.znalazlem takie oto urzadzenieale to jest chyba cos a'la stacja dokujaca dla tel marki siemens bo cos w tym stylu bylo przykrecone do konsoli obok poduszki pasazera wypialem ale dwa kable ida za schowkiem i nie wiem gdzie sie koncza i co z nimi mozna zrobic??

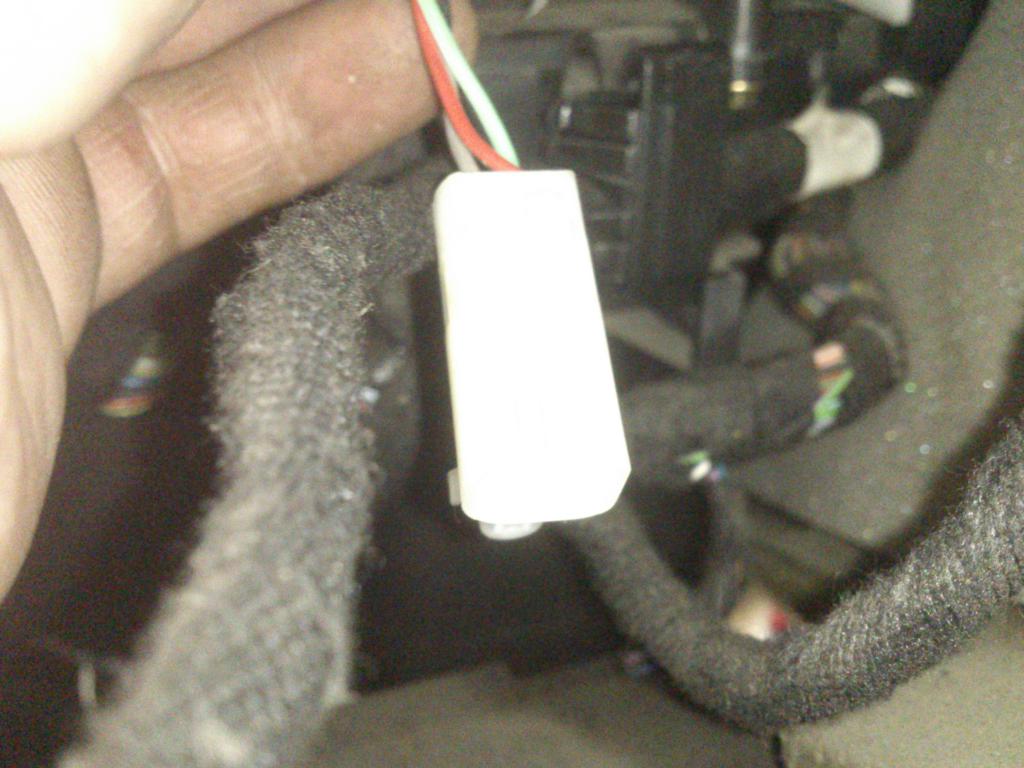

3.zaglebiajac sie dalej napotkalem serie kilku luznych wtyczek nie wiem czy to normalne ale cos chyba jest nie tak i tak po kolei :luzna wtyczka 1

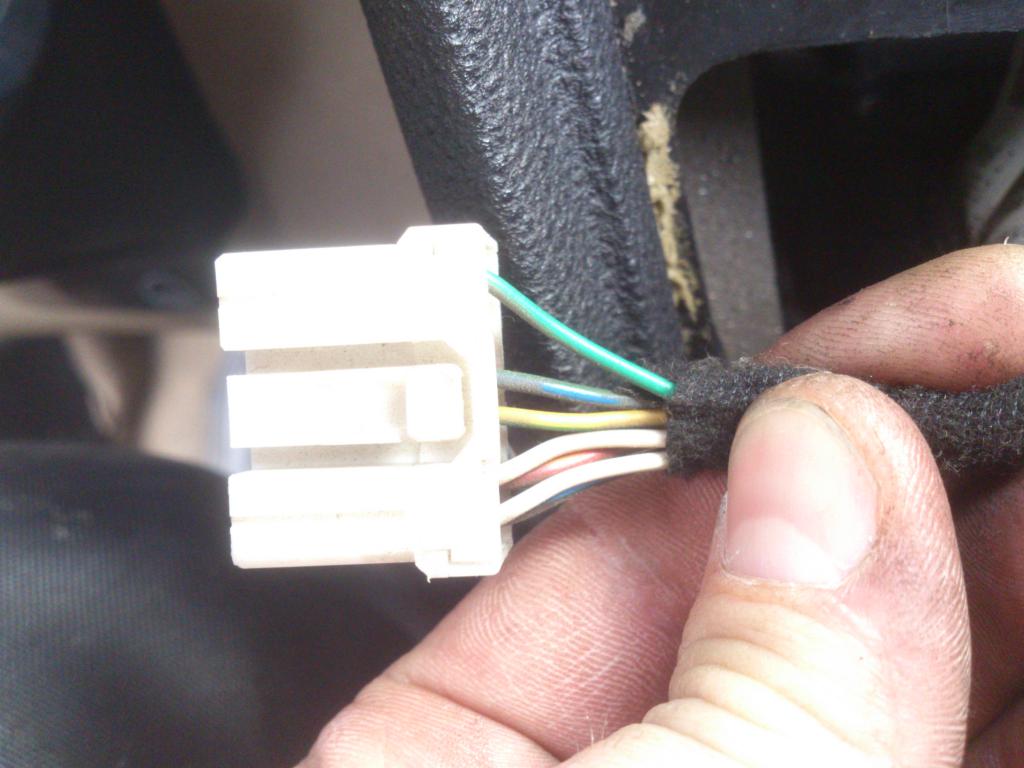

wisi i dyndala sobie za radiemkolejno luzna wtuyczka 2zeby bylo malo natrafilem na nastepna

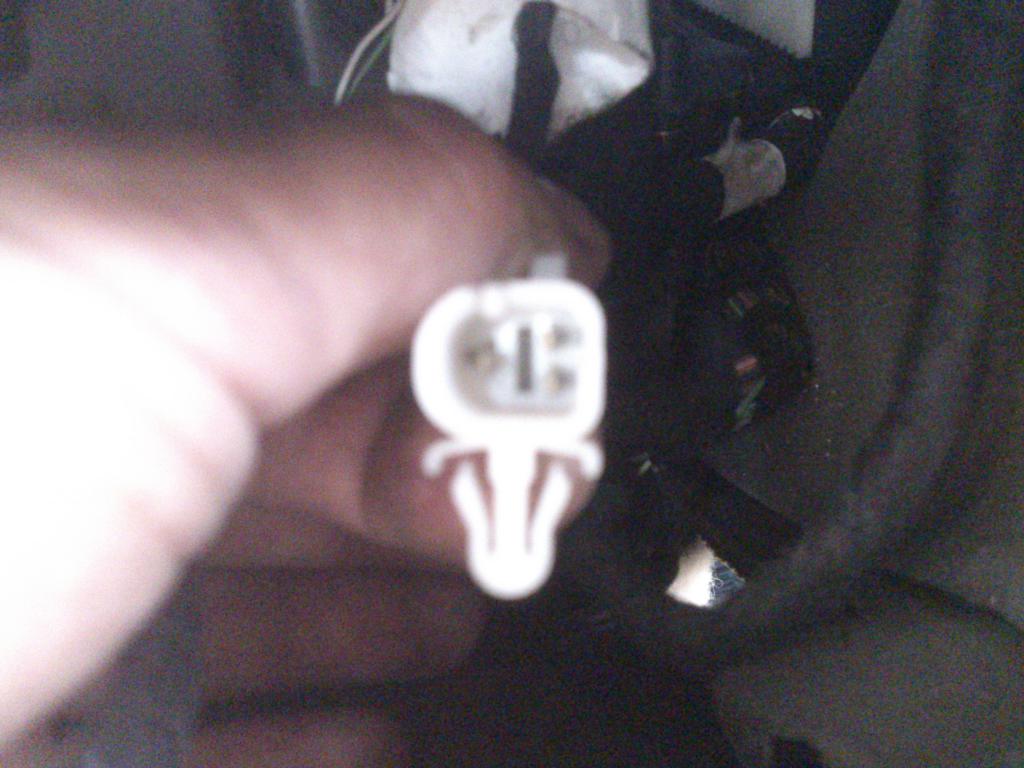

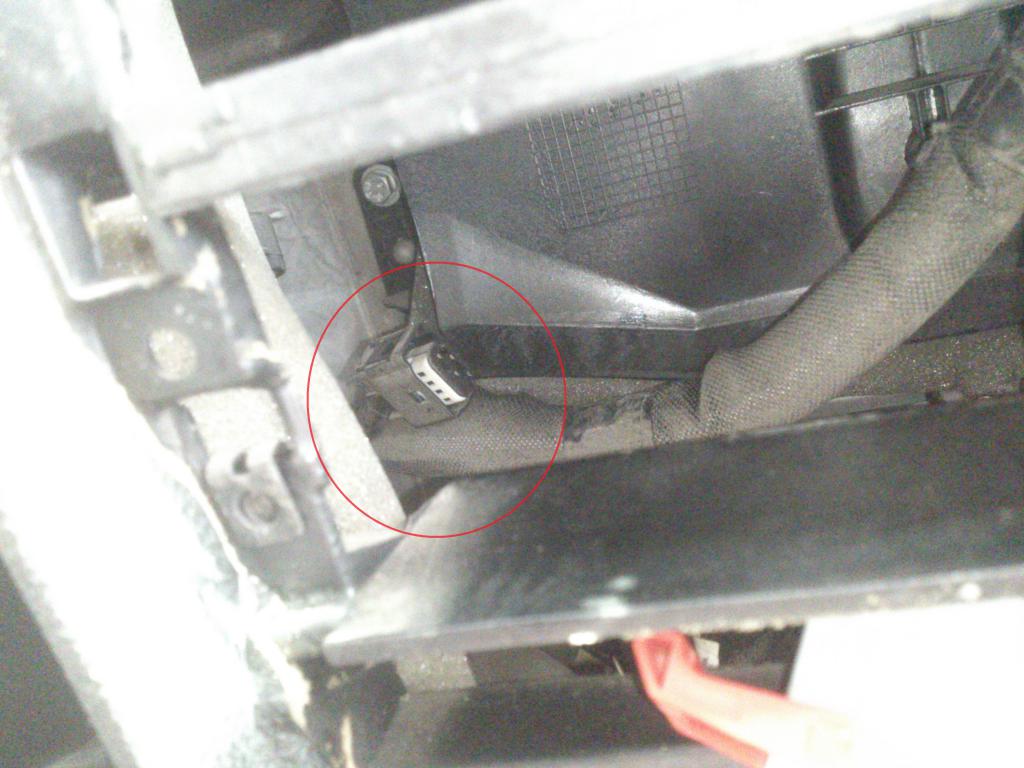

potem pojawia sie kolejna luznai na koniec jescze jednanie wiem co to z czym to i do czego to sluzy jedynymi informacjami o bledach co swieca na zegarach wiem o spalonych zarowkach postojowych oraz mrugajacy licznik km pozatym wszysko bylo ok

jakies pomysly sugestie coto sa i co z tym zroic?

p.s brak polskich znakow jest spowodowany brakiem klawiszy 'alt'i to obu



[wheelerwasp02]

Jeśli chodzi o to coś po lewej to to nie jest jakiś filtr zakłóceń ? albo wzmacniacz antenowy? napewno coś na tym piszę.. a reszta pierdzielnika to poprostu wtyczki do osprzętu i radia jak widzę..



[misior82]

teraz juz kompletny opis co i jak



[zonix1]

to na drugim zdjęciu to jest stycznik elektryczny ale po co go ktoś tam wsadził to nie mam pojęcia



[wiedzmaak]

Zdjęcie 1 napewno jakiś przekaźnik może ma powiązanie z urządzeniem ze zdjęcia nr. 2 to z kolej wygląda na jakiś zestaw głośno-mówiący do telefonu. Reszta wtyczek wygląda na fabryczną instalację. Być może jest to przygotowane do montażu fabrycznej navi. Oczywiście mogę się mylić.



[emo94]

dopiero teraz wpadłem na ten temat - jutro się zagłębię w te Twoje wtyczki..

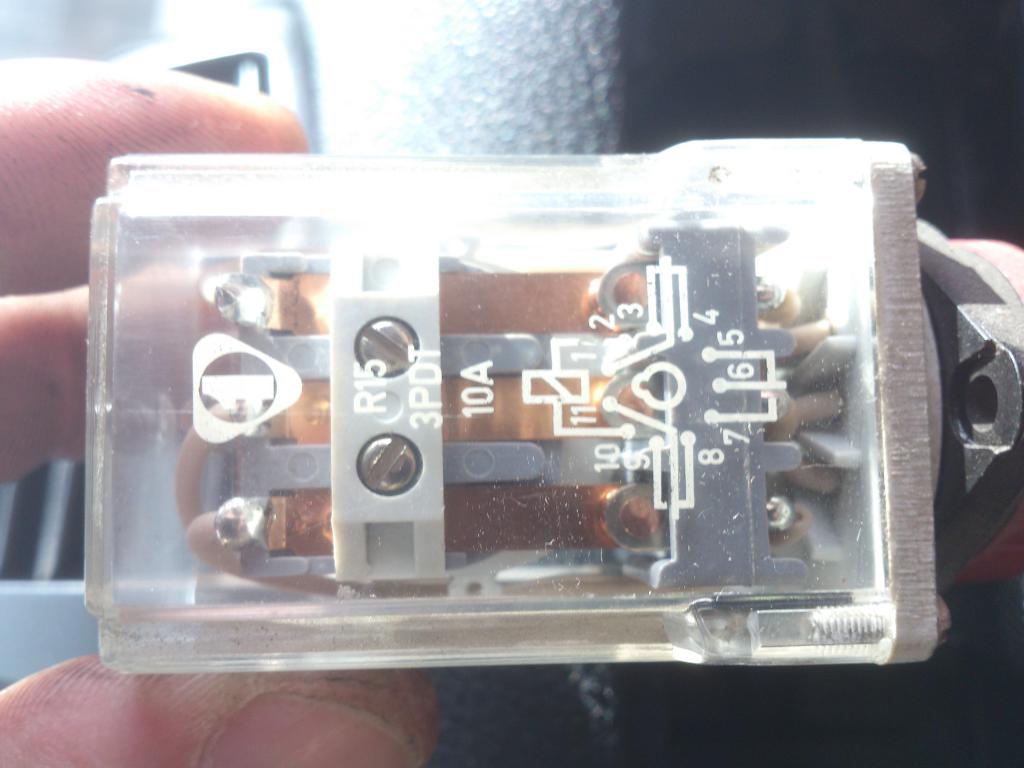

fotka nr 1 to przekaźnik, ale takie stosuje się w przemyśle, a nie samochodach. Zauważ, że ma sprą liczbę wyjść. Ja bym nie wnikał w zasadę jego działania, tylko pod które wtyczki jest podłączony i po co? Pierwsze na myśl przychodzi mi, że ktoś ulepszał, żeby radio załączało się od razu po otwarciu drzwi??

pudełko siemensa ma coś wspólnego z telefonem, zdaje się, że navi ma telefon wbudowany.

Zielona kostka mi się z SPDIF kojarzy, bo niby cfrowy sygnał drzwięku światłowodem można przesłać, ale to tak strzelam.



[misior82]

jakies jeszcze sugestie ???? :-(



[drift-r]

Zielona kostka mi się z SPDIF kojarzy,

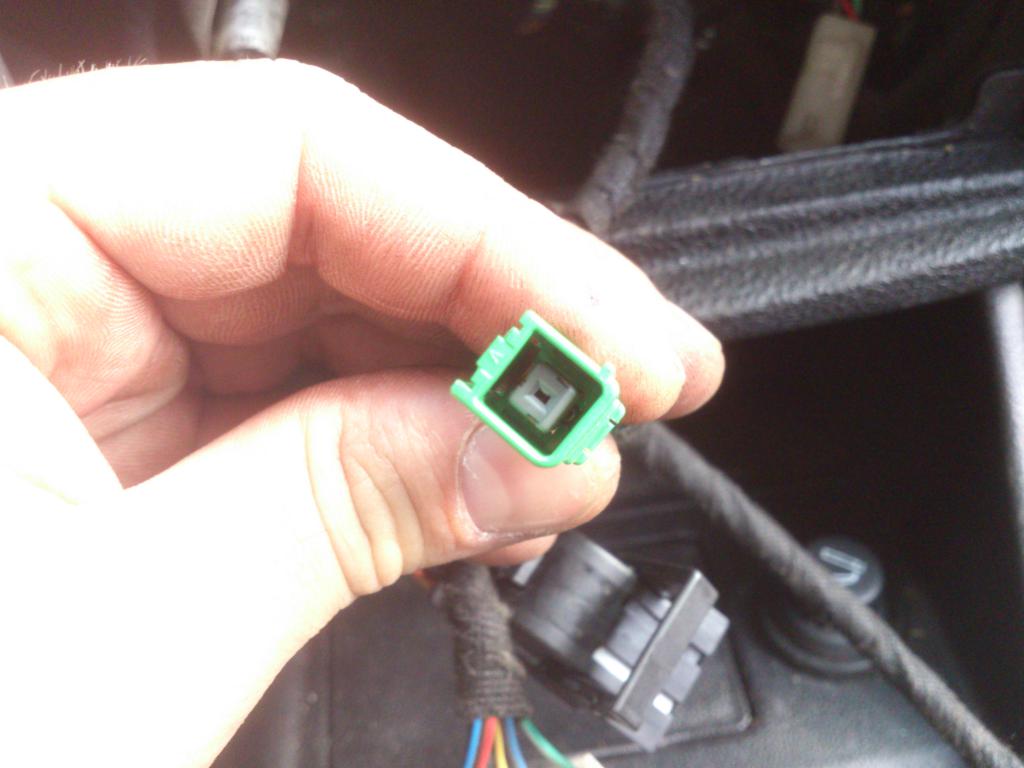

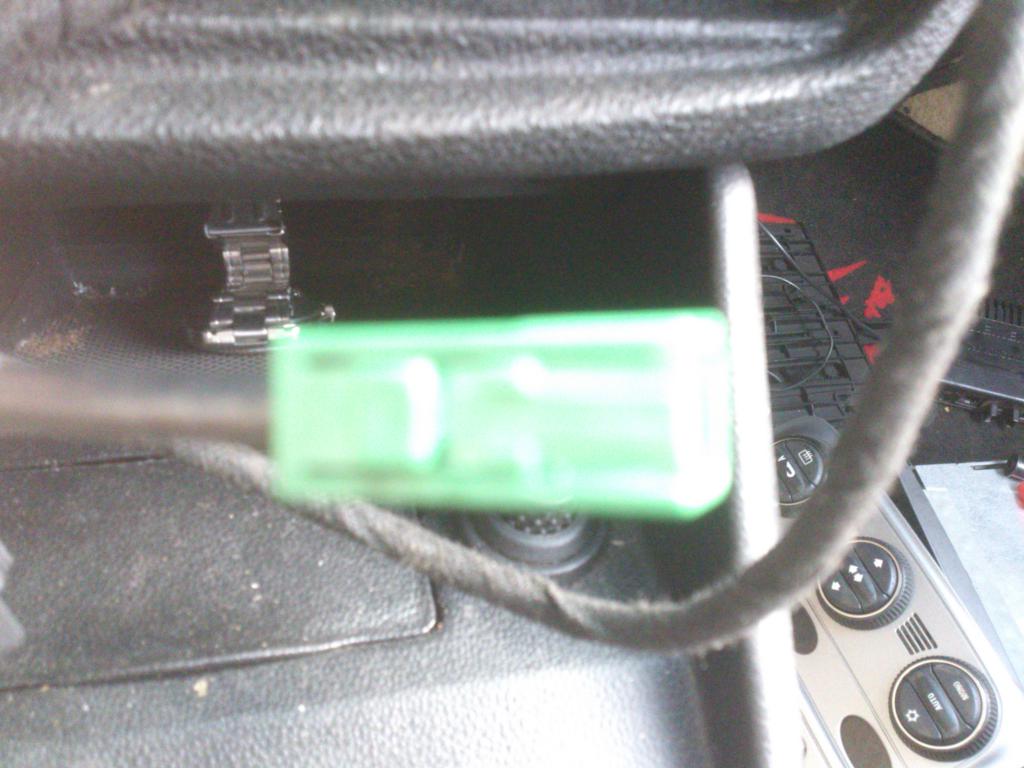

Zielona z 6/7 zdjęcia to kostka od anteny GSM lub GPS już nie pamiętam. Jednak jest zielona a druga prawie identyczna jest szara.

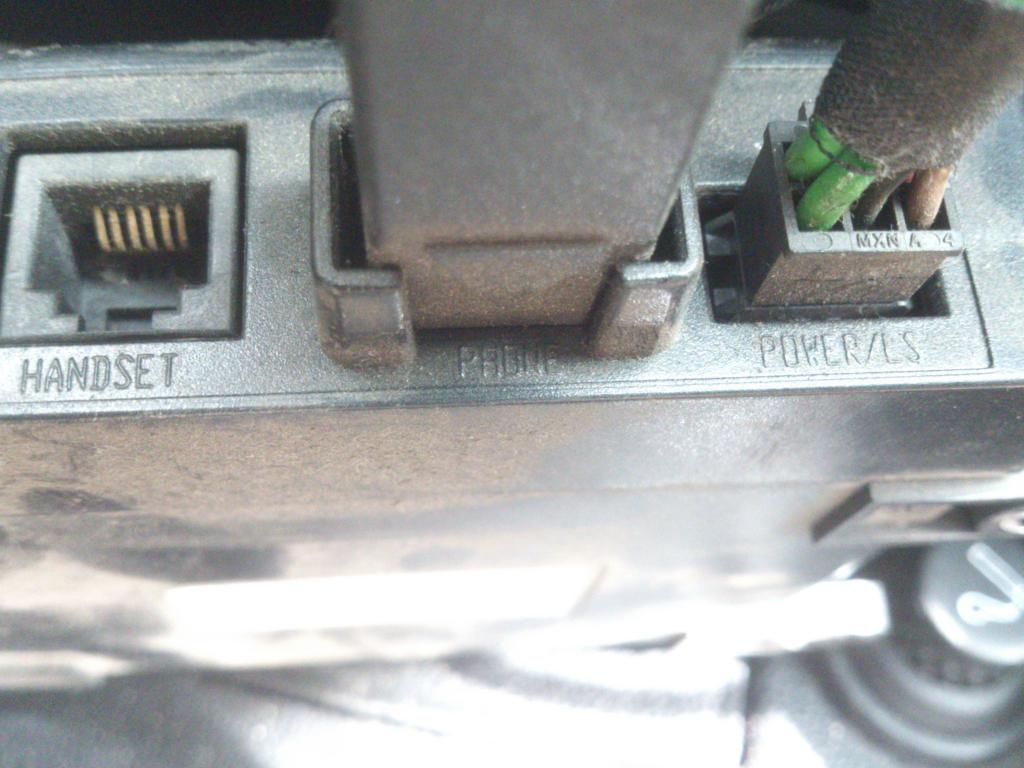

Urządzenie ze zdjeć 3/4 to zestaw głośnomówiący do telefonu, w którego skład wchodzą antena, głośnik, mikrofon, stacja dokująca i to właśnie urządzenie.
Czyli coś takiego:

To co z nim połączone bym na starcie wywalił bo i tak raczej używał nie będziesz.


Co do pozostałych kostek zobacz gdzie Cię ich kabelki zaprowadzą
