schemat złącza sondy lambda 2,5 V6

[tdz77]

Czołem!
Poprzedni właściciel wpadł na pomysł odcięcia wtyczki gdzie włącza się sondę lambda od wiązki i podłączenia uniwersalnej sondy "na skrętkę". Niestety nie do końca mu się udało, bo dwa kabelki wiszą sobie luźno a ja zastanawiam się jak to podłączyć.

Czy ktoś mógłby rzucić okiem u siebie jakie kolory kabelków z wiązki łączą się z jakimi kolorami kabelków sondy lambda? Byłbym wdzięczny.

Chodzi o silnik 2,5 V6 z 99roku - wersja z jedną sondą przed katalizatorem.

Dzięki i pozdrawiam!

[dcfan]

Kolego, gdzie znajdę te złącza sondy?

[tdz77]

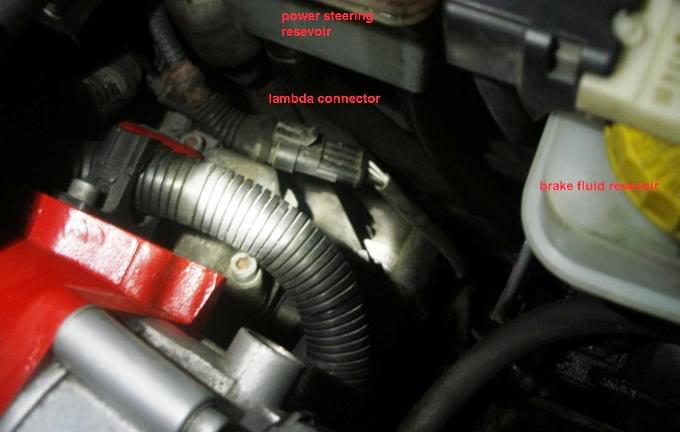

Za silnikiem na ścianie grodziowej - pośrodku - pod czarną plastikową osłoną przykręcaną na jedną śrubę, do której mocowany jest niebieski przewód odpowietrznika par paliwa. Jest to łącze płaskie na 4 przewody od strony sondy lambda będą dwa kabelki białe jeden szary i jeden czarny.

o tutaj:

* fotka zapożyczona z internetu

[kabanow]

Kolego, gdzie znajdę te złącza sondy?

Nie wiem co to ma wspólnego z tematem!?

http://www.magnetimarelli.pl/sondy_lambda1.htm
google

Jak kable są wycięte z sondy to link pomoże, jak od strony ECU to bede musiał sprawdzić.
Powodzenia

[tdz77]

Właśnie ścięte są kable od ECU (wtyczki do sondy wogóle nie ma)...

[Cubus00]

w mojej,z wiazki wychodza dwa białe ,niebieski i żołty,a jak jest w kostce nie wiemnie mam dojscia a nie bede rozbierał zmiana planu poszedłem rozebrac wtyczke , a co mi tam 3 min i teraz jest tak
sonda- wiązka
czarny -niebieski
szary -biały
biały -żółty
biały -biały

[Piotriix]

Biały z białym
Biały z białym
Kolejność obojetna
czarny sonda
Szary sonda
Czarny to sygnał łączysz z kablem, który ma napiecie 0,5v /kluczyk na MAR/
U mnie sie kolory krzyżują
Szary łączysz z ostatnim

[tdz77]

Dzięki!
Jutro będę sprawdzał i podłączał!

Edit:

Jednak sprawdziłem teraz - u mnie z ECU wychodzą takie przewody:

szary
szary z czarnym paskiem
niebieski
niebieski z czerwonym paskiem


Po przekręceniu kluczyka na MAR na niebieskim i niebieskim z czerwonym paskiem pojawia się około 12V (na obu) - to są pewnie przewody do grzałki?

Na szarym pojawia się około 0,28V
Na szarym z czarnym paskiem pojawia się około 0,73V

To do którego łączyć ten przewód sygnałowy z sondy lambda?

[Cubus00]

tego to ja nie wiem ,u ciebie kolorki inne ,ale ja mam 2,0 ,powodzenia

[Piotriix]

Jak mierzyłeś?
masa do akumulatora?
Jeżeli tak to ten 0.7v to sygnał sondy czyli do czarnego.Resztę już rozpracowałeś
