światła pozycyjne - migająca prawa strona auta

[Krokulec]

Witam,

Po zapaleniu świateł pozycyjnych rytmicznie zapala się i gaśnie cała prawa strona świateł (przód, tył oraz rejestracja). Interwał 2 sec. Lewa strona działa ok.
Posiadam tą alfę 2 dni i nie zdążyłem jej dobrze poznać, ale z lektury forum wiem, że pod kierownicą jest zielony moduł od świateł i zastanawiam się czy to nie jego sprawa. Mój ma numer 60669255. Proszę o pomoc w diagnozie i ewentualne wyprowadzenie z błędu. Czy podmiana modułu wymaga identycznego? Za co on dokładnie odpowiada. Może uda się go naprawić.
Reszta elektryki działa ok.



[danus77]

Zacznij od sprawdzenia żarówek (czy są prawidłowej mocy) i wiązki w klapie. Potem będziemy radzić dalej.



[Krokulec]

Dziękuję za trafną diagnozę. Powodem migania była nieprawidłowa żarówka pozycja/stop (P21/5W) . Wiązka w klapie też nie wygląda najlepiej i zauważyłem, że nie działa jedno światło przeciwmgielne. Kable już kruche. Zamówiłem nową osłonę i wymienię cały ten odcinek przewodów jak dojdzie przesyłka. Jeszcze raz dziękuję.



[danus77]

Spoko. Niech się sprawuje



[Krokulec]

Jeszcze jedno pytanko. Po wymianie wiązki w klapie światło lewe przeciwmgielne nadal nie działa. Gdzie znajduje się przekaźnik od świateł przeciwmgielnych tylnych? Bo bezpiecznik z tego co wyczytałem to numer 7 ale są na nim jeszcze stopy, postoje i rejestracja, które działają więc wnioskuje, że to nie on. Przydała by się też rozpiska kostki tylnej klapy ta pod osłoną głośnika.



[Krokulec]

Znalazłem podobny wątek na forum. Do sprawdzenia jest tranzystor od świateł przeciwmgielnych w module M45 (zielony pod kierownica). Postaram się to dzisiaj sprawdzić.



[Krokulec]

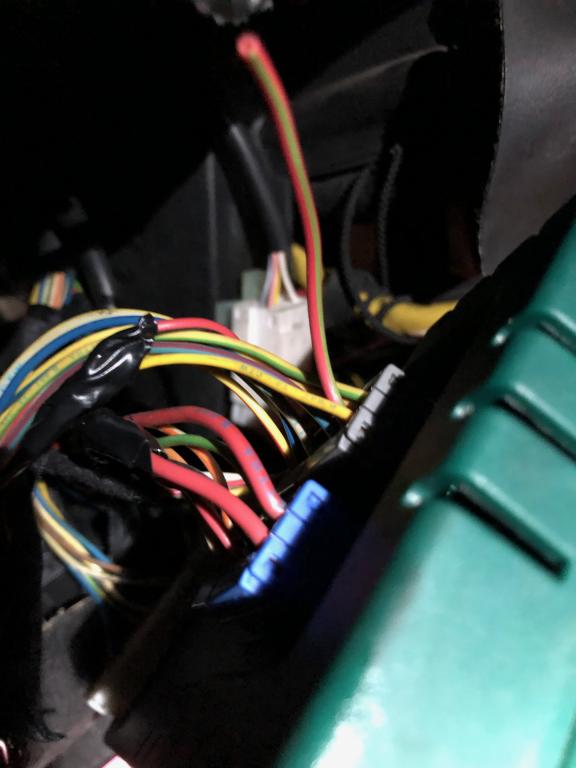

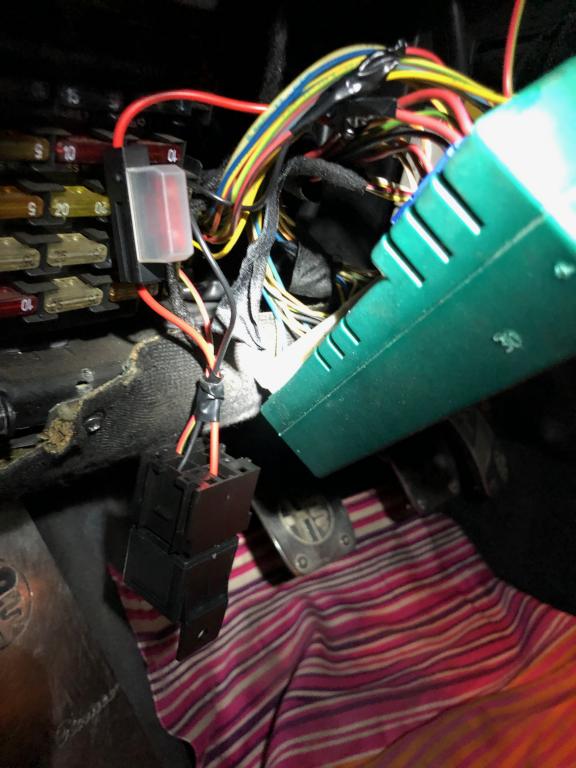

Wymieniłem w ciemno dwa tranzystory od świateł przeciwmgielnych w module m45 jednak nie przyniosło to rezultatu. Dalej lewa przeciwmgielna nie świeci. Podpinając moduł ponownie zauważyłem, że jest tam podpięty dodatkowy przekaźnik. Samochód ma dołożone światła dzienne i hak ale nie jestem pewny czy to od tego. Proszę o podpowiedź jak to posprawdzać. Rozumiem, że szara kostka wpięta w m45 idzie do tylnej klapy?
Gdybym miał jakąś rozpiskę pinów mógłbym przynajmniej wywnioskować czym jest sterowany ten dodatkowy przekaźnik. Proszę o pomoc. W załączeniu zdjęcia przekaźnika. Jeden przewód od szarej kostki jest odcięty i przepuszczony przez przekaźnik.



[Kamil10]

Cześć wysyłam Ci piny wychodzące z zielonej centralki





Złącze 'A'

1, Nie podłączony

2, Wejście przednich świateł przeciwmgielnych

3, Nie podłączony

4, Wyjście do masy przełącznika śwaiteł pozycyjnych, przednich świateł przeciwmgielnych, lamp oświetlenia tablicy rejestracyjnej

5, Wejście sterowania śwaiteł pozycyjnych, lamp oświetlenia tablicy rejestracyjnej

6, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, awaria świateł

7, Nie podłączony

8, Nie podłączony

9, Wejście sterowania świateł postojowych

10, Wejście tylnych świateł przeciwmgielnych

11, Wejście tylnej szyby ogrzewanej

12, Wejście przycisku dźwigni hamulca postojowego

13, Wyjście świateł postojowych

14, Nie połączony

15, Nie połączony

16, Nie podłączony

17, Nie połączony

18, Nie podłączony

Złącze 'B'

1, Wejście plusa styku wyłącznika pedału hamulca

2, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, ogrzewana szyba tylna

3, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, tylne światła przeciwmgielne

4, Wejście światła postojowego prawego

5, Wejście światła postojowego lewego

6, Wyjście sterowania świateł mijania

7, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, przednie światła przeciwmgielne

8, Wejście sygnału obrotów silnika

9, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, światła pozycyjne

10, Nie podłączony

11, Wyjście lampki sygnalizacyjnej, do zestawu wskaźników, hamulec postojowy czasowo

12, Wyjście dla pozycji spoczynkowej przełącznika pod kierownicą

Złącze 'C'

1, Wejście +12V z akumulatora

2, Wejście bezpiecznika świateł stop

3, Wyjście przystosowanie do haka holowniczego, tylnych świateł przeciwmgielnych

4, Wyjście przystosowanie do haka holowniczego, świateł pozycyjnych

5, Wyjście przystosowanie do haka holowniczego, świateł stopu

6, Wejście +12V z akumulatora

7, Wejście masy

8, Wejście masy dla przyrządu diagnostycznego

9, Wejście kluczyka w pozycji Marcia (+15)

10, Wyjście sterowania przekaźnika ogrzewanej szyby tylnej

11, Linia K dla przyrządu diagnostycznego

12, Nie podłączony

Złącze 'D'

1, Wyjście sterowania przekaźnika przednich świateł przeciwmgielnych

2, Nie podłączony

3. Nie podłączony

4, Wyjście światła pozycyjnego przedniego prawego

5, Wyjście sterowania przekaźnika świateł mijania

6, Wyjście światła pozycyjnego przedniego lewego

Złącze 'E'

1, Wyjście lewej lampy oświetlenia tablicy rejestracyjnej

2, Wyjście światła pozycyjnego tylnego prawego

3, Wyjście światła pozycyjnego tylnego prawego dodatkowego

4, Wyjście tylnego światła przeciwmgielnego prawego

5, Wyjście prawego światła stopu

6, Wyjście prawej lampy oświetlenia tablicy rejestracyjnej

5, Wyjście lewego światła stopu

8, Wyjście trzeciego światła stopu

9, Nie podłączony

10, Wyjście tylnego światła przeciwmgielnego lewego

11, Wyjście tylnego światła pozycyjnego dodatkowego lewego

12, Wyjście tylnego światła pozycyjnego lewego

Pozdrawiam



[Krokulec]

Dzięki bardzo za rozpiskę pinów. Ten dodatkowy przekaźnik to było obejście lewego światła stop. Zakupiłem nowy moduł świateł, a elektrykę przywróciłem do stanu fabrycznego wyrzucając przekaźnik. Wszystko śmiga jak należy. Dziękuje wszystkim za pomoc.
