[MiTo] Program Scan XL Pro w diagnostyce.

[bubu321]

Program Scan XL Pro w diagnostyce.
- program Scanxl Pro obsługuje interfejs ELM327.
- z powodu minimum 12 parametrów wwyświetlanych na ekranie zastosowany interfejs musi być w miarę szybki.
- te kryteria spełnia np. interfejs OBD Link-SX z jego predkością COM na poziomie 115200 bodów.
- program nie współpracuje z klonami ELM 327 i to nie tylko z powodu ich małej prędkości 38400 bodów.
- program tworzy pliki *.lgf plik dziennika, *.VDl plik konfiguracji tablicy, *.cfg plik konfiguracji ogólnej
- oraz plik *.vrt, szablon wykresu wirtualnego.
- tablica w programie może skladać sie z kilku szablonów wykresu wirtualnego.
- szablon wykresu wirtualnego może zawierać od 2 do 8 wykresów.
- zwykle dobrą czytelność zapewniają szablon wirtualny z 4 wykresami oraz tablica z 3 szablonami wirtualnymi.

1. po wgraniu programu i połączeniu wybieramy Ustawienia | Konfiguracja PID | Producent | Sprawdz poprawność
- program sprawdza ile PID-ów jest udostępnionych przez producenta samochodu, na tych pidach możemy tylko pracować.
[zdjecie 18004.jpg]
- wersja programu ScanXL Pro 3.5.1 jest z roku 2010, nowszej wersji ani uaktualnień do programu nie ma, z tego tez powodu program ma pewne braki.

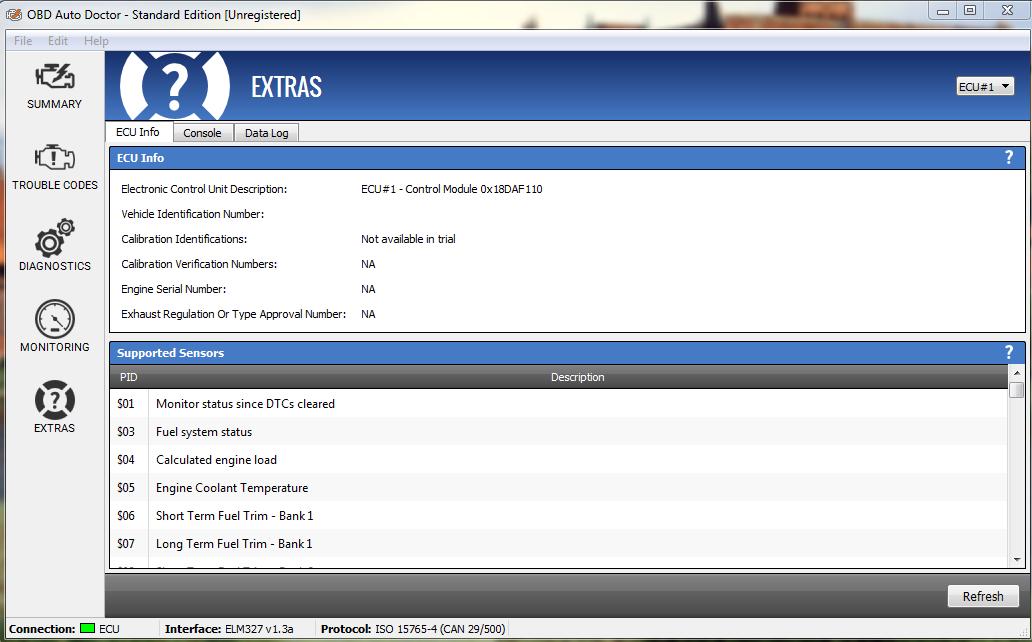

- dlatego dobrze jest ściagnąć program OBD Auto Doctor i zobaczyć w zakładce Extras ile naprawdę nasze auto ma pidów.
[obd auto doctor.jpg]
2. kolejno należy nagrać (klawisz czerwony lub F3) kilka ramek aby program wprowadził dane, zatrzymujemy czerwonym kwadratem oraz
zapisujemy bieżacy dziennik.
- nie zawsze tej krok jest potrzebny , na pewno wtedy jak program wyświetla dane, że nie ma żadnego pida.
3. wybieramy Diagnostyka | Widok danych (wybranych wcześniej) [18026.jpg]
4. kolejno Tablice Rozdzielcze | Wykresy lub wybieramy Załaduj układ tablicy rozdzielczej (*. vdl),
program wczyta nam tablicę z 3 szablonami parametrów mierzonych. [18010.jpg]
5. do konfiguracji pozczególnych szablonów wchodzimy poprzez Ustawienia [18012.jpg]
w Ustawieniach Tablicy | Informacja ogólna można wybrać poszczególne PID-y i zaznaczyć aby te wykresy były aktywne.
w Ustawienaich Tablicy | Informacja o osiach ustawiamy minimum i maksymum zakresu mierzonego (0 - 8000 dla SAE-RPM)
tablicę możemy osobno zapisac jako szablon wykresu wirtualnego (*.vrt) [18016.jpg]

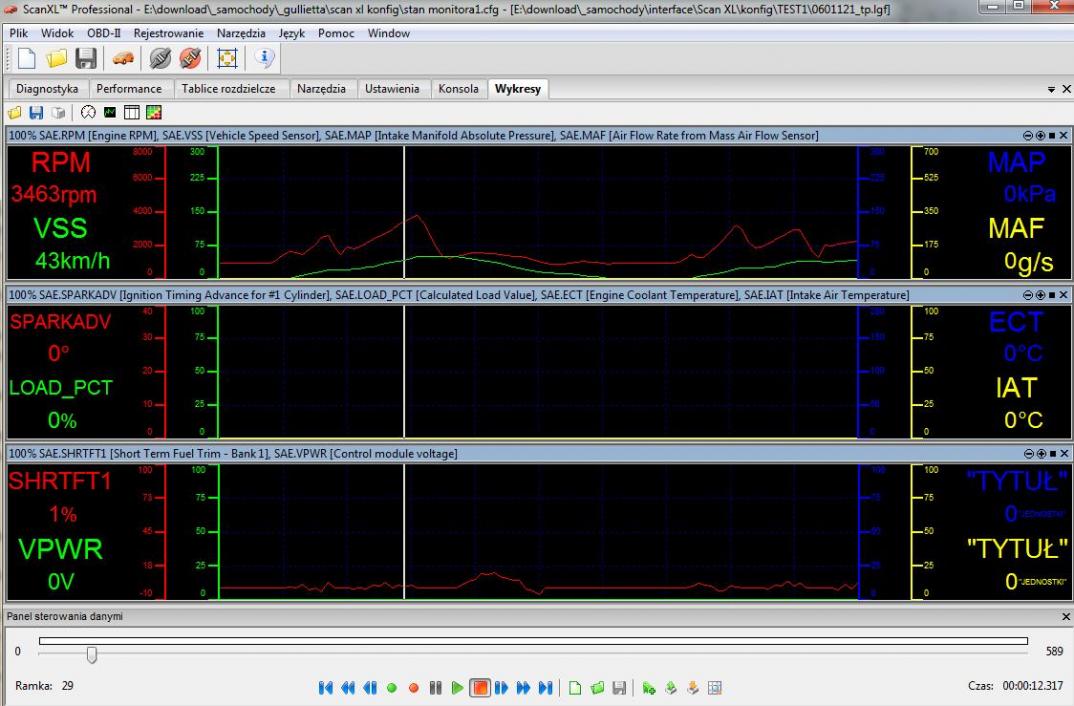

6. możemy monitorować dane w czasie rzeczywistym (F2 monitoruj) [18033.jpg] oś czasu zielona lub też od razu nagrać
dane z auta ( F3) oś czasu czerwona [18032.jpg]
zatrzymaj monitoring lub zapis to klawisz F4, czerwony kwadrat.
7. pamietać należy aby zaraz po nagraniu zapisać plik dziennika (*.lgf) [18018.jpg]
8. przed zamknieciem programu dobrze jest zapisać konfigurację programu , Plik | Zapisz Konfigurację jako (*.cfg) [18020.jpg]
9. wczytanie zapisanego pliku dziennika, Load from File [18023.jpg]
po wczytaniu pliku dziennika możemy odtwarzać zarejestrowane dane klawiszem Odtwórz (zielony).
10. aktualna pozycja odczytu jest wskazywana białą , pionową linia , zatrzymanie wykresu klawisz F4 (czerwony kwadrat [18024.jpg])
11. po wgraniu innego pliku dziennika mozemy zobaczyć jakie dane były rejestrowane , Diagnostyka | Widok Danych
według tych danych przygotowujemy sobie nowe tablice jeśli będzie taka potrzeba [18025.jpg].



[bogas]

Brawo za chęci.
O ile pamiętam mój klon działał, to znaczy na pewno się łączył. W weekend postaram się sprawdzić.
Pozdrawiam



[bubu321]

- z klonami jest taki problem, że program Scan Xl Pro w tym przypadku oszukuje, proszę uważnie obserwować parametry.
- druga sprawa to prędkość, przy 38400 bodów, przy 12 tabelach, czas odświeżania danych jest długi, czy akceptowalny to musi ocenić użytkownik.
- ważne aby więcej użytkowników się dołączyło do testów minimum PID-ów, wtedy można pomysleć o wprowadzeniu skryptów, map.
- w taki właśnie sposób można zrobić bazę referencyjną, czyli jakie paramery powinien mieć mój model.
- niestety do tego potrzeba około 1000 aktywnych diagnostów w danym modelu.
- z tego tez powodu padł pomysł bazy referencyjnej na forum 156 (156 JTS).
- osoby zainteresoowane dołączeniem się do diagnostyki proszę o PW, licencje czekają.
- tutaj podziękowanie dla osoby która zafundowała licencje.
- zawsze warto spróbować to nic nie koszkuje.
