Panowie i Panie musze zrobić nową instalację oświetlenia do bagażnika bo nie działa (poobcinane przewody, dołożone jakieś inne nie wiadomo z skąd)

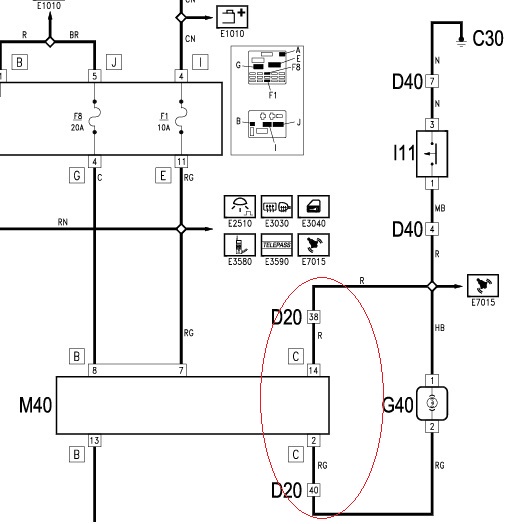

Według schematu gdzie znajdę to złącze D20 i co to za kostka M40.
Nie wiem jakie kolory przewodów z nich wychodząhttp://www.forum.alfaholicy.org/atta...d=158480&stc=1
Przypomnij się jutro wieczorem to Ci podpowiem co i jak.
Ok. PW
M40 jest to centralka servizi (komfortu) i ją masz w okolicach za schowkiem.
D20 - jest to połączenie wiązki co idzie lewym progiem z wiązką deski. Duża biała kostka pod skrzynką bezpieczników.
Najlepiej będzie jak zobaczysz pod tapicerką bagażnika, które kolory kabli są ucięte i czy na którymś jest jakieś napięcie.
Co do oznaczenia kolorów to:
A - azzuro - błękitny
B - bianco - biały
C - avancione - pomarańczowy
G - giallo - żółty
H - grigio - szary
L - blu - niebieski
M - marrone - brązowy
N - nero - czarny
R - rosso - czerwony
S - rosa - różowy
V - verde - zielony
Z - viola - fioletowy
Sprawdzone wszystko i brak światła.
Na wtyczce D40 przewód czerwony napięcie tylko 4,5V i na lampce też i nie świeci. Innych napięć brak.
Nie mam pojęcia co jest.
Aha. To sprawdź jeszcze peszle gumowe na klapie pod względem przetarć przewodów i zwarcia. A potem to centralka komfortu do wymiany na test.
Sprawdzałem te w gumie, żadnych przetarć czy załamań wszystkie ok. Centralka niby w porządku czujniki od drzwi działają na wyświetlaczu też pokazuje dobrze. oświetlenie w środku świeci jak powinno. centralny działa.
przeciągnę jeszcze tak na próbę te dwa przewody między centralką a kostką D40 i zobaczymy, może w tej głównej wiązce coś jest nie tak. Na razie znalazłem napięcie na słupku i pod niego się podłączyłem z pominięciem oryginalnej wiązki.
Dodam że przy zamkniętych drzwiach i zapłonie kontrolki od wszystkich drzwi zapalają się i gasną jak jest wszystko pozamykane. jak drzwi uchylone to sygnalizuje które. Z klapą jest tak samo że w momencie zapłonu gaśnie kontrolka ale już nie sygnalizuje czy klapa otwarta czy zamknięta. Centralny i tak zamyka jak jest otwarta przy podłączeniu do oryginalnej wiązki. Włącznik w zamku sprawdzony i działa zwiera i rozwiera obwód.
