błąd ABS "Centralka popsuta" pojawia się i znika, jak mu się podoba

1 załącznik(i)

błąd ABS "Centralka popsuta" pojawia się i znika, jak mu się podoba - pomocy

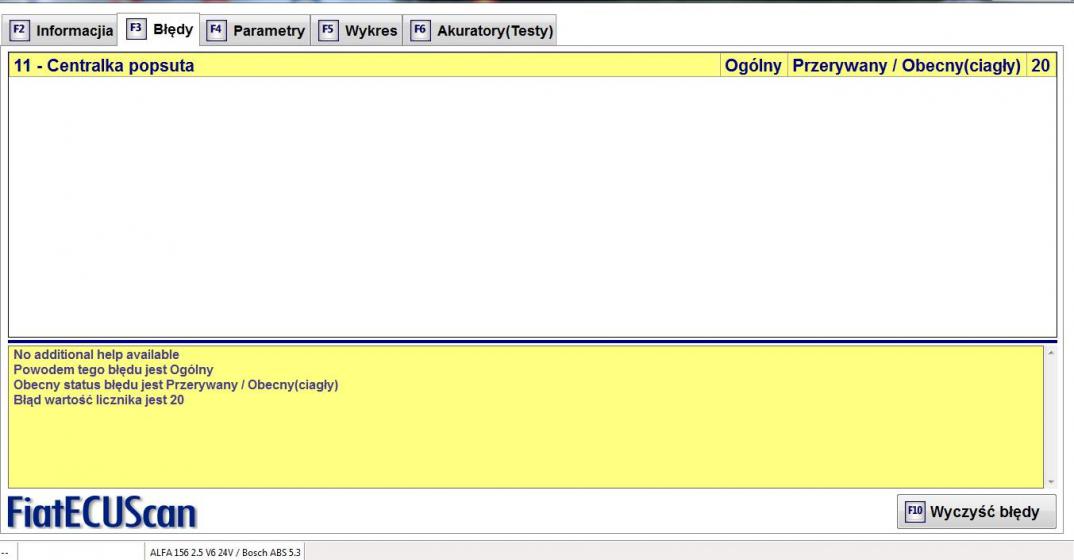

ma ktos pomysl odnosnie mojego upierdliwego bledu ABS w 156? bo pomyslu nie mam, przewody czujnikow wygladaja dobrze, czyscili mi to i tamto a blad pojawia sie spontanicznie na przyklad prze skrecie kolami i rownie spontanicznie znika. Blad to "Popsuta Centralka" w MES, cokolwiek to znaczy :( nie wiem gdzie to ruszyc ale jak blad sie zapala jestem zmuszony hamowac bez ABS :(nie bede w ciemno czujnikow wymienial bo to bez sensu.

Może ktoś się spotkał z takim błędem widmo, wiadomo, że jak błędu nie ma to ABS działa, jak się kontrolka świeci ABS nie hula.
http://www.forum.alfaholicy.org/atta...d=159158&stc=1
Co zrobić, co czyścić, co wymienic? :) HELP ME

Kolego , własnie tydzien temu borykałem się z ABSem :) powiedz mi czy czasami nie przestaje działać prędkościomierz do tego? lub błędnie wskazuje prędkość ? mogł Ci paść sterownik ABSu na pompie na 90% też miałem ten błąd ... najlepiej wyciągnąć sterownik i go otworzyć , sprawdzić czy czasami nie pourywały sie cienkie druciki łaczace ...sa do tego schematy jak to naprawić lub poprostu podmienic sterownik na inny o tych samych numerach . Koszt 40 zł na złomie płaciłem w tamtym tyg.

Najczęstsze przyczyny nie działania/uszkodzenia systemu ABS:

 Uszkodzenie mechaniczne/elektryczne czujników

 Przetarcie, przerwanie przewodów zasilających czujniki ABS

 Zła odległość czujnika od elementu pomiarowego (pierścienia z zębami)

 Uszkodzenie/ześlizgnięcie/zabrudzenie elementu pomiarowego
 Zabrudzenie czujników

 Zaśniedziałe styki w kostkach połączeniowych

 Zakupiliśmy przegub, który ma pierścień z niewłaściwą ilością zębów

 Uszkodzenie modułu ABS – zerwanie cieniutkich połączeo na płytce wewnątrz modułu

No to zaczynamy diagnozę:

Pierwszy najtrafniejszy sposób to podłączenie auta pod VAG/VCDS i odczytanie błędów z pamięci sterownika ABS.

Czyli po uruchomieniu programu:

Select

03 - ABS Brakes

02 - Fault Codes

Jeśli są błędy, to kopiujemy i analizujemy.

Lista błędów po polsku do pobrania z mojego chomika: POBIERZ

Bardzo fajny spis, po otworzeniu i naciśnięciu Ctr + F możemy wyszukiwać błędy po numerze, co znacznie ułatwia diagnozę i wyszukiwanie danego numeru błędu.

W programie możemy jeszcze dokonać analizy odnośnie odczytu prędkości z kół:

Select

03 - ABS Brakes

08- Measuring blocks

Group 001

I mamy w kratkach odczyt prędkości z 4 kół w km/h.

Jedna uwaga – Moduł ABS rozłączy się z VAGiem po przekroczeniu 20 km/h, także jak sprawdzamy to na małej prędkości.

Na postoju pokazuje 1 km/h.

I teraz, jeśli np. odczyty z jednego koła nie zgadzają się z pozostałymi, może to świadczyć o zabrudzeniu czujnika lub też zabrudzeniu/uszkodzeniu (np. brak jednego zęba) pierścienia zębatego lub też złej odległości pomiędzy czujnikiem a pierścieniem.

Jeśli prędkość z jednego z kół stoi cały czas na 1 km/h to mamy uszkodzony czujnik, przerwę w zasilaniu lub też za bardzo oddalony czujnik od pierścienia zębatego.

Tak między wierszami: Jak działa czujnik ABS ?

Wokół rdzenia magnetycznego owinięta jest cewka. Magnes trwały wytwarza pole magnetyczne, które przechodzi przez cewkę i pierścień zębaty tam i z powrotem. Obracanie się pierścienia zębatego powoduje zmianę pola, które za sprawą indukcji wytwarza prąd elektryczny – tzw. sinusoidę, w zależności od tego czy trafia na ząb, czy nie. Poprzez stałe zmiany: ząb – przerwa, ząb – przerwa powstaje częstotliwość, która przenoszona jest do sterownika ABS. Częstotliwość ta jest uzależniona od prędkości obrotu koła.

http://www.forum.alfaholicy.org/imag...2015/03/75.jpg

1. Magnes trwały

2. Obudowa

3. ?elazny rdzeń

4. Cewka

5. Szczelina powietrza

6. Pierścień zębaty ze szczeliną odniesienia

Czujniki ABS są umieszczone przy kołach, dlatego też narażone są na działanie czynników atmosferycznych, wody, błota i co najgorsze korozji. Dodatkowo przewody często położone są wśród elementów wykonawczych i obrotowych, co w przypadku np. wypięcia ze spinki może doprowadzić do przetarcia czy też załamania przewodów. W szczelinę powietrzną pomiędzy czujnikiem a pierścieniem może dostawać się brud, rdza itp., co zakłóca pracę czujnika.

Przykłady poniżej:

http://www.forum.alfaholicy.org/imag...2015/03/76.jpg

http://www.forum.alfaholicy.org/imag...2015/03/77.jpg

http://www.forum.alfaholicy.org/imag...2015/03/78.jpg

Także pierwszym doraźnym krokiem w przypadku źle działającego czujnika jest jego kontrola wizualna + czyszczenie.

Następnie kontrolujemy pierścień zębaty zlokalizowany na przegubie:

http://www.forum.alfaholicy.org/imag...2015/03/79.jpg

http://www.forum.alfaholicy.org/imag...2015/03/80.jpg

I jeśli nie wymontowaliśmy czujnika to oceniamy stan powierzchni pomiarowej, oraz czy nie jest za bardzo wsunięty/wysunięty.

http://www.forum.alfaholicy.org/imag...2015/03/81.jpg

Od razu nasuwa się pytanie jak głęboko wsunąć/wysunąć czujnik ? Najlepiej zrobić to tak, by wsunąć czujnik do momentu, aż poczujemy opór (dotknięcie do pierścienia) i potem leciutko cofnąć go do tyłu. Po tej czynności zawsze możemy złapać koło na 2 śruby, uruchomić program diagnostyczny i sprawdzić odczyt prędkości z danego koła. Ten sposób dotyczy się przednich czujników. Przy tylnym czujniku dosuwamy po prostu czujnik do ogranicznika.

Przedni czujnik ABS

http://www.forum.alfaholicy.org/imag...2015/03/82.jpg

1 – śruba mocująca

2 – tuleja zaciskowa

3 – pierścień uszczelniający

4 – czujnik ABS

5 – półośka z przegubem (na przegubie pierścieo zębaty)

Tylny czujnik ABS

http://www.forum.alfaholicy.org/imag...2015/03/83.jpg

1 – czujnik ABS

2 – zacisk

3 – tylna belka

4 – osłona

5 – tulejka zębata (wewnątrz łożyska)

6 – łożysko koła

8 - tarcza hamulcowa

Lokalizacja wtyczek czujników:

 Wtyczka tylnego czujnika ABS - zlokalizowana jest pod tylną kanapą.

 Wtyczka przedniego czujnika ABS - zlokalizowana jest w nadkolu. Dodatkowo zintegrowana jest tu wtyczka od czujnika zużycia okładzin.

http://www.forum.alfaholicy.org/imag...2015/03/84.jpg

Jeżeli sprawdziliśmy w VAGu i odczyt z któregoś czujnika stoi na 1 km/h ( mimo, że dokonaliśmy oględzin, wyczyściliśmy czujnik oraz poprawnie go wsunęliśmy), możemy przejść do sprawdzenia czujnika po stronie elektronicznej.

Do tego celu wystarczy nam najzwyklejszy miernik elektroniczny z pomiarem rezystancji i napięcia.

Najpierw sprawdzamy same czujniki. Dostajemy się do wtyczek i rozpinamy czujnik od reszty instalacji.Teraz wsadzamy bolce pomiarowe miernika we wtyczkę, ustawiamy zakres na 1000 - 2000 Ω i sprawdzamy odczyty. Najlepiej sprawdzić odczyty na obu kołach. Czyli jak nie działa tylny czujnik prawy, to sprawdzamy też rezystancję lewego.

Wartość wymagana to: 400 – 2300 Ω

Zazwyczaj czujnik posiada wartość: 1000 – 1500 Ω

Jeśli przyrząd pokaże nieskończoność mimo różnych zakresów (brak przejścia – wyświetla się cyfra 1), to znaczy, że czujnik ABS jest uszkodzony. Wtedy pozostanie wam wymiana tego czujnika na sprawny, lub też dokładne sprawdzenie przewodu od kostki do samego czujnika. Czasami bywa tak, że jest załamany i nie widać tego pod warstwą ochronną.

Miernikiem możemy też sprawdzić, jakie czujnik generuje napięcie – ustawiamy zakres na mV i kręcimy kołem. Powinniśmy mieć małe skoki napięcia – ok. 0,7 V przy 60 obrotów na minutę.

Do tego celu może nam również posłużyć dioda LED, która przy kręceniu kołem powinna się zapalać i gasnąć (ząb – przerwa).

Czujnik możemy też sprawdzić oscyloskopem – podłączamy do czujnika i kręcimy kołem – obserwujemy wysokość amplitudy i jej równomierność - ma to za zadanie sprawdzenia szczeliny powietrznej i bicia piasty.

Jeśli okaże się, że czujniki wydają się być sprawne warto wtedy sprawdzić rezystancję czujników bezpośrednio na wtyce przy module ABS (pod maską) w taki sam sposób jak przy wtyczkach.Pozwoli nam to na sprawdzenie ciągłości przewodów w dalszej części instalacji.

Poniżej mamy pokazaną numerację wejść na wtyczce, oraz sposób wypięcia wtyczki z samego modułu.

http://www.forum.alfaholicy.org/imag...2015/03/85.jpg

http://www.forum.alfaholicy.org/imag...2015/03/86.jpg

Opis poszczególnych pinów w gnieździe oraz wejść we wtyce do pobrania w 1 poście tematu http://www.forum.alfaholicy.org/imag...2015/03/87.jpg

Jeżeli:

- Sprawdziłeś czujnik po stronie elektrycznej, mechanicznej – jest OK.

- Sprawdziłeś pierścień zębaty, jego stan, ilość zębów – jest OK.

- Sprawdziłeś czystość tulei zębatej w łożysku – jest OK.

- Sprawdziłeś wtyczki, wtykę przy module, przewody – instalację elektryczną – jest OK.

I nadal pojawiają się błędy czujników w VAG/VCDS

To prawdopodobnie uszkodzeniu/zerwaniu uległ cieniutki drucik w części elektronicznej modułu ABS.

Ten sam problem dotyczy sytuacji, kiedy nie możemy połączyć się z modułem ABS i wyświetla się błąd:

01203 - Electrical Connection between ABS and Instrument Cluster
03-10 - No Signal Intermittent

Najprościej wymienić wtedy moduł na „nowy” używany o takim samym symbolu.

Ważne by przed wymianą sprawdzić jego kodowanie w programie, by później po zainstalowaniu nowego przypisać mu prawidłową wartość.

Można także próbować wysłać moduł do regeneracji – jest kilka sklepów/serwisów zajmujących się tym – wpiszcie Naprawa Sterownika ABS Audi. Na forum można poczytać, kogo użytkownicy polecają itp.

Niektórym udaje się też samemu regenerować moduły.

Aby dostać się do modułu elektronicznego, należy odkręcić go najpierw od części hydraulicznej

http://www.forum.alfaholicy.org/imag...2015/03/88.jpg

Moduł przykręcony jest na 6 śrub TORX 20.

Najłatwiej odkręcić go zdejmując koło i odkręcając nadkole. Widziałem też, że da się bez tej operacji, ale jeśli ktoś ma zamontowany gaz, to zazwyczaj w miejscu tych zbiorniczków znajduje się reduktor i inne części instalacji LPG.

http://www.forum.alfaholicy.org/imag...2015/03/89.jpg

Później wypinamy przewody z plastikowych zacisków i odłączamy wtyki – jedna główna na górze modułu (wcześniej opisywana) i jedna na dole (od spodu) – 2 przewodowa.

http://www.forum.alfaholicy.org/imag...2015/03/90.jpg

http://www.forum.alfaholicy.org/imag...2015/03/91.jpg

Mamy nasz moduł ABSu na stole

http://www.forum.alfaholicy.org/imag...2015/03/92.jpg

Na tym etapie albo zabezpieczamy i wysyłamy moduł do naprawy – co jest zalecane, jeżeli nie mamy praktyki.

Albo

Sami bierzemy się za penetrację.

Teraz trzeba umiejętnie rozciąć osłonę by dostać się do elektroniki. OSTRO?NIE BY NIE POPRZECINAć SOBIE PALCY !

http://www.forum.alfaholicy.org/imag...2015/03/93.jpg

Tak prezentuje się środek:

http://www.forum.alfaholicy.org/imag...2015/03/94.jpg

http://www.forum.alfaholicy.org/imag...2015/03/95.jpg

Najczęściej uszkodzeniu ulega połączenie tego cienkiego drucika(ów).

http://www.forum.alfaholicy.org/imag...2015/03/96.jpg

http://www.forum.alfaholicy.org/imag...2015/03/97.jpg

Jak naprawić możecie zobaczyć tu:

VW Audi Bosch motronic 5.3 ABS repairing

Jest to WIDEO-RELACJA

Do tego polecam włączyć opcje HD – obraz bardzo wyraźny.

Jak obejrzycie zobaczycie, że to wcale nie taka prosta sprawa. Trzeba mieć odpowiednie narzędzia, wiedzę i precyzyjność. Dlatego zanim otworzycie sami sterownik pomyślcie czy nie lepiej go wysłać do firmy specjalizującej się tym od wielu lat.

dzięki za obszerny materiał, jest teraz jak szukać przyczyny :) co do prędkościomierza wszystko z nim ok. dobrze pokazuje prędkość. postawię chyba na sterownik i kupię, podmienie i zobaczę co będzie :)
da się go odkręcić od pompy nie zdejmując nadkola gdzieś tam dołem tylko w miarę jakoś pod maską ? :)

No to praca doktorska jest, a tera =z weź i wymień bezpiecznik przy klemie plusowej akumulatora i wszystko będzie ok, on ma chyba 70 A i dziwną budowę

Cytat:

Napisał bonzaj

No to praca doktorska jest, a tera =z weź i wymień bezpiecznik przy klemie plusowej akumulatora i wszystko będzie ok, on ma chyba 70 A i dziwną budowę

Hehheh dzieki nie omieszkam od tego zacząć :D

Cytat:

Napisał bonzaj

No to praca doktorska jest, a tera =z weź i wymień bezpiecznik przy klemie plusowej akumulatora i wszystko będzie ok, on ma chyba 70 A i dziwną budowę

bezpiecznik wyglada na caly :P

1 załącznik(i)

Cytat:

Napisał emgarvey

bezpiecznik wyglada na caly

on ma nie wyglądać tylko być cały, mój też wygląąłhttp://www.forum.alfaholicy.org/atta...d=159608&stc=1

Cytat:

Napisał bonzaj

on ma nie wyglądać tylko być cały, mój też wygląął

Ale wyglada na caly :D nie przerwany :D dobra wloze nowy i zoboczymy :)

Cytat:

Napisał emgarvey

dobra wloze nowy i zoboczymy

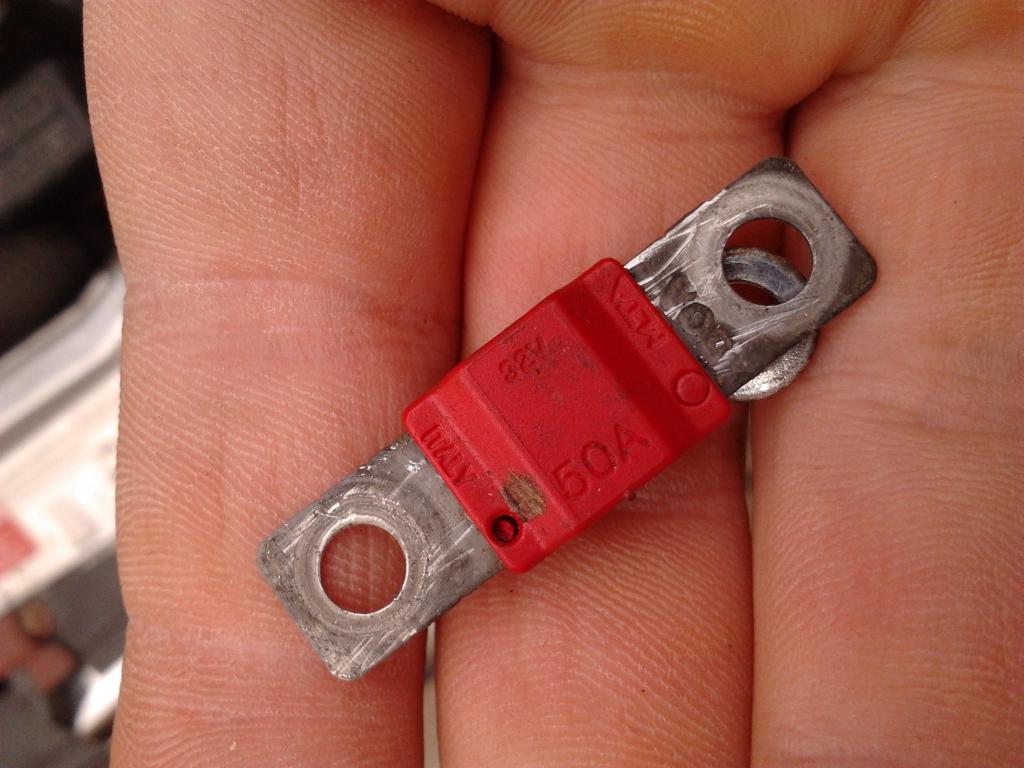

Wkręcę:) zdjęcie dodałem w poscie 7

Cytat:

Napisał bonzaj

Wkręcę:) zdjęcie dodałem w poscie 7

Aaaa to taki :D ja ten zwykly duzy 70A wymienilem i nic heeh :) dostane to w sklepie elektrycznym? :) czy do aso gnac :D
