Szybka naprawa panelu sterowania szybą

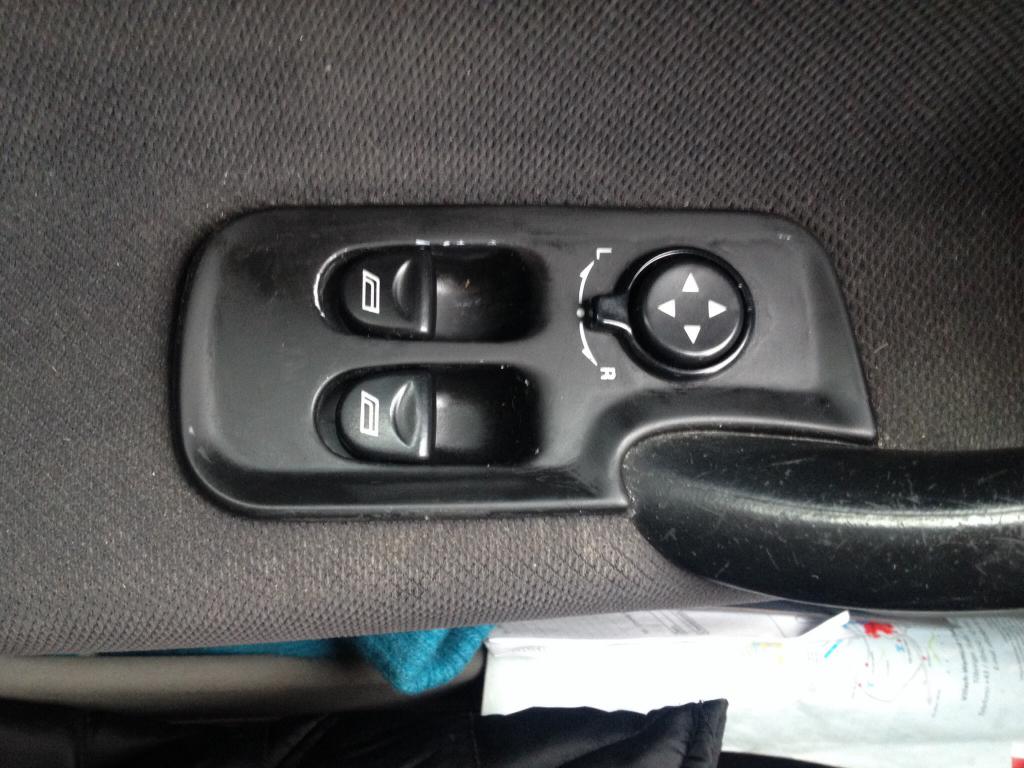

Ze względu na średnio zaprojektowany przełącznik/mocowanie sterowania szybami często zdarza się, że przełącznik zaczyna sobie latać w odbudowie lub wręcz przestaje przez to działać podnoszenie lub opuszczanie szyby. Ponieważ u mnie po stronie pasażera nie działało podnoszenie szyby postanowiłem przyjrzeć się temu dokładniej i naprawić własnymi siłami tą usterkę.
Relacja z naprawy jednego z przełączników:
Załącznik 56611 Załącznik 56612 Załącznik 56613 Załącznik 56614
Załącznik 56615 Załącznik 56616 Załącznik 56617 Załącznik 56618
Zdjęcia przedstawiają odpowiednio:

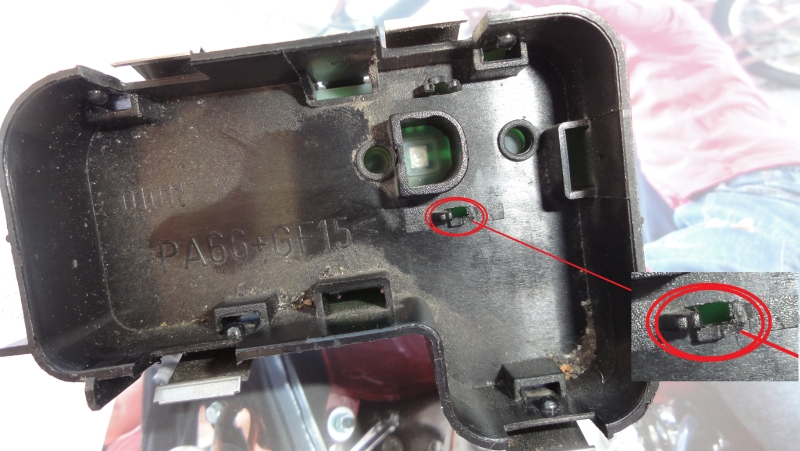

1 - () czerwony - uszkodzony element mocujący

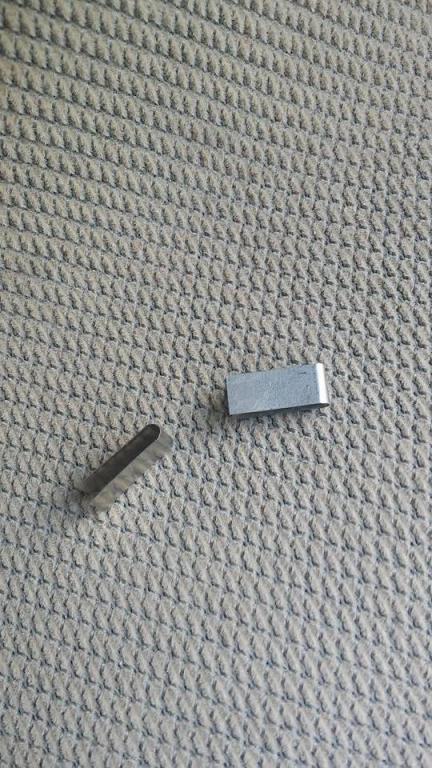

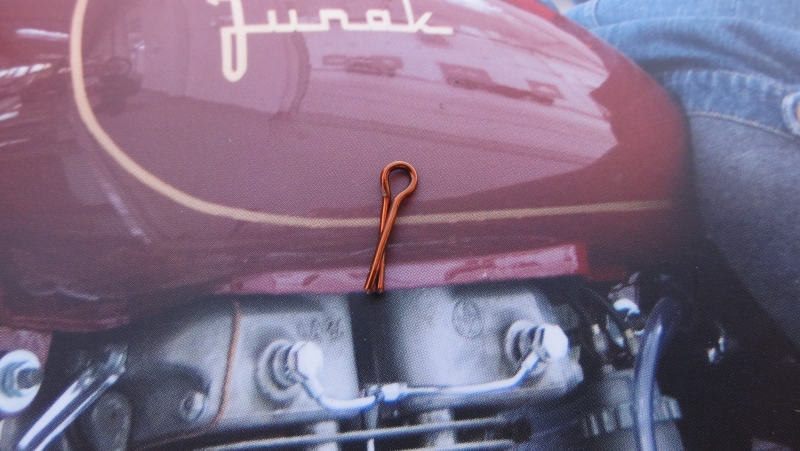

2 - kawałek drucika, który posłużył do naprawy

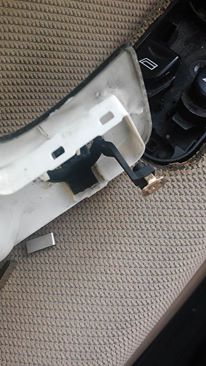

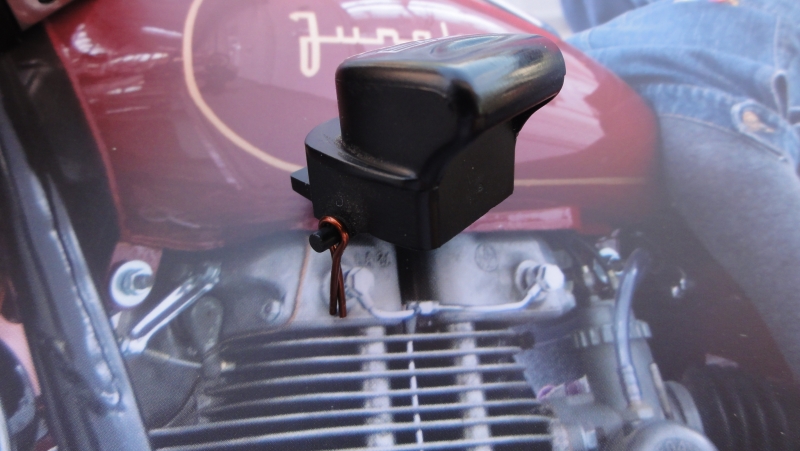

3 - miejsce jego umiejscowienia na przełączniku

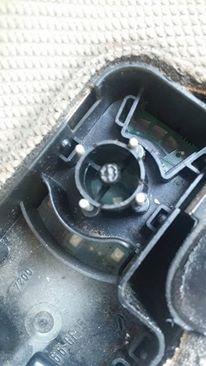

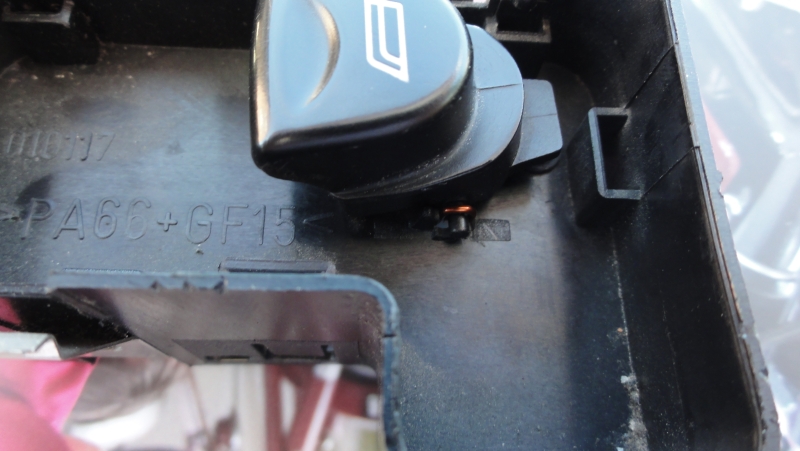

4 - zamontowany drucik - widok od góry

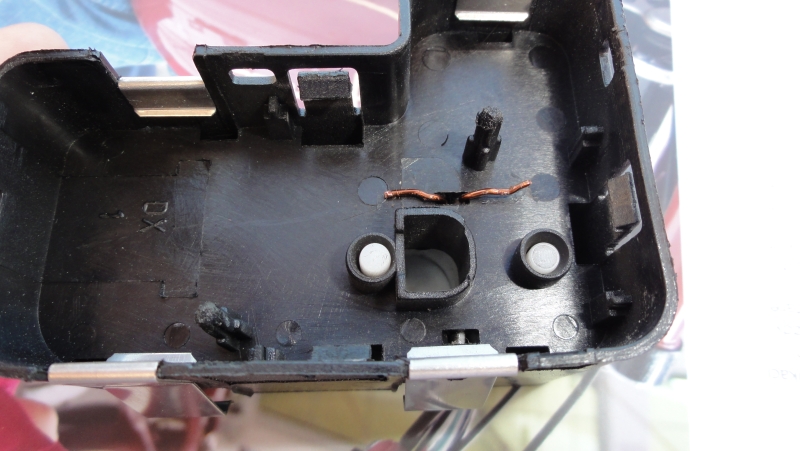

5 - zamontowany drucik - widok od dołu

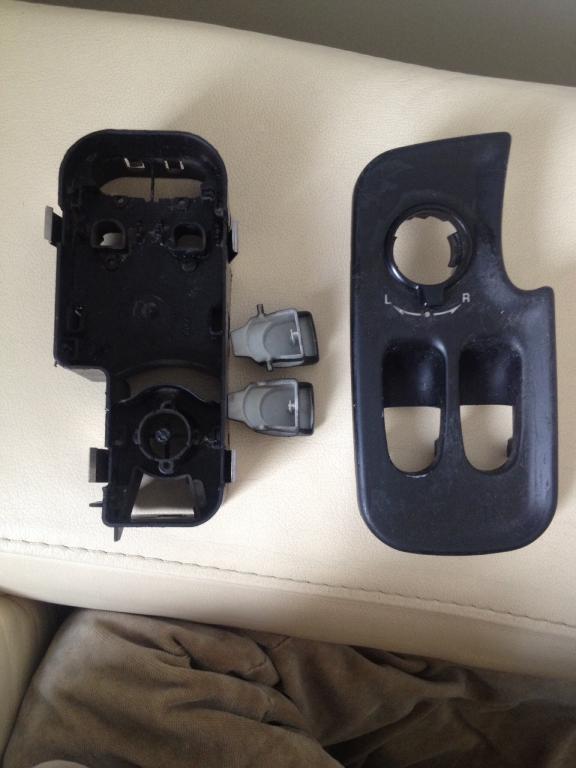

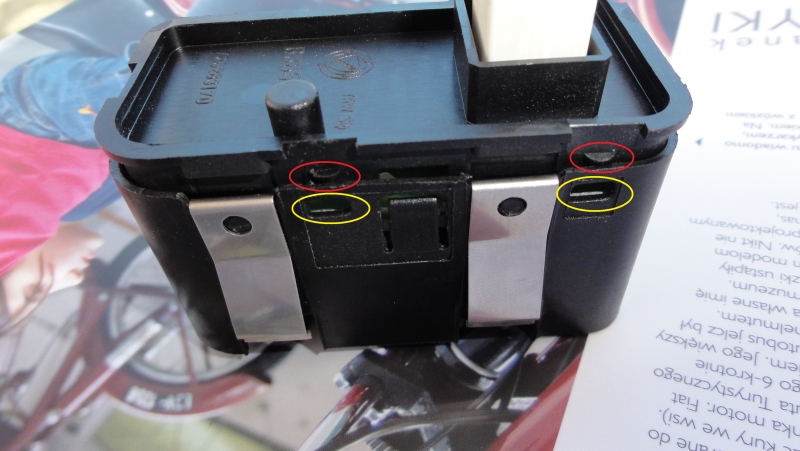

6 - mocowanie dolnego elementu panelu, ()czerwone - wypustki mocujące, ()żółte - otwory mocujące

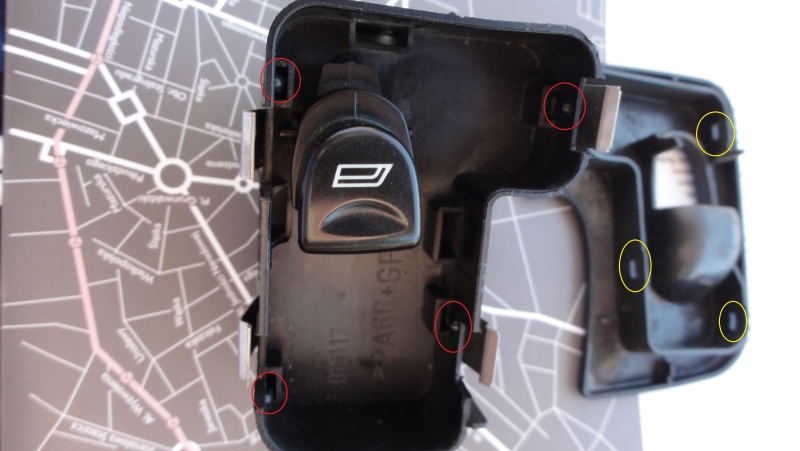

7 - mocowanie górnego elementu panelu, ()czerwone - wypustki mocujące, ()żółte - otwory mocujące

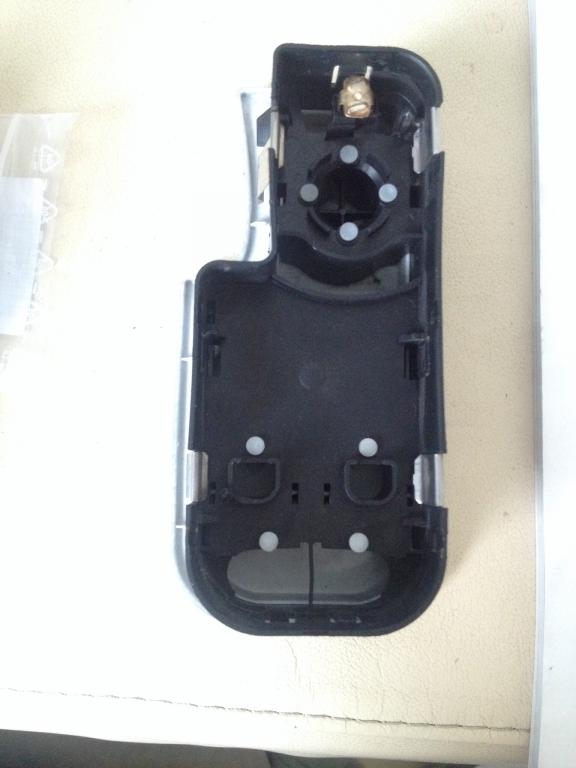

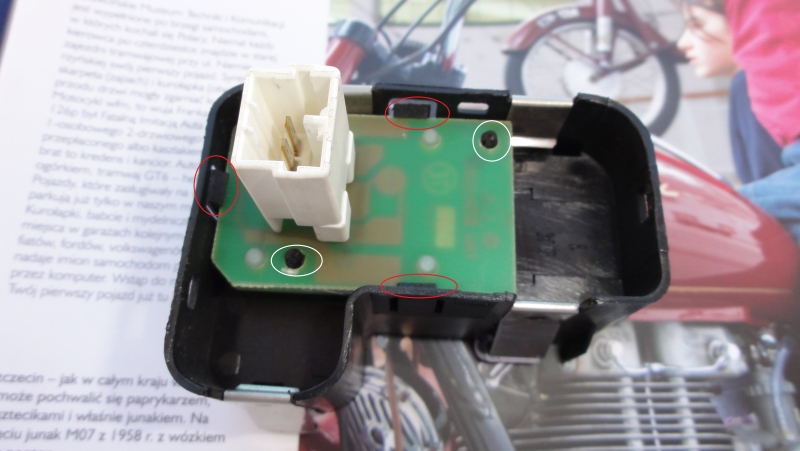

8 - mocowanie elektroniki, ()czerwone - wypustki mocujące, ()białe - bolce mocujące

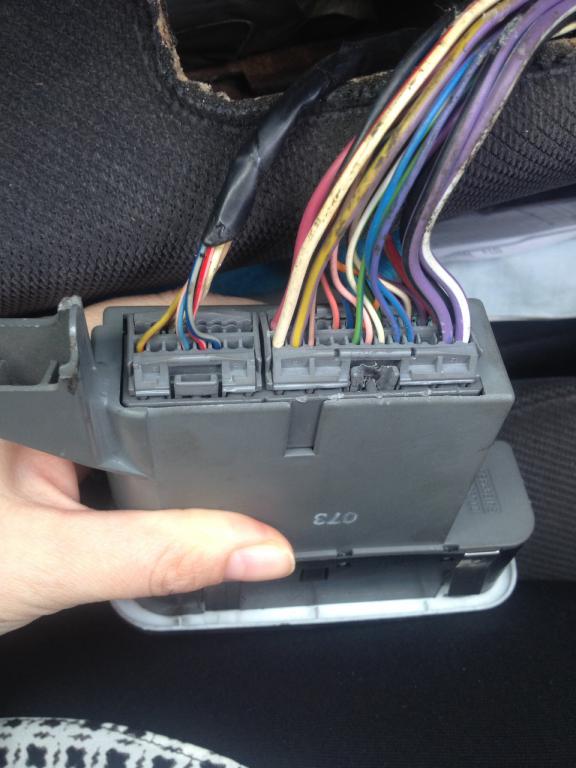

Cała naprawa trwała jakieś pół godziny. Wyjęcie przełącznika odbywa się bez demontażu boczku - wystarczy podważyć gdyż panel sterowania szybami jest mocowany tylko na wcisk..
