witam, kto z was zna instalacje wycieraczek poniewaz mi nie działają i chciałbym znaleźć usterkę a nie znam schematu instalacji wycieraczek, na centralce jest jeden bezpiecznik ktory jest dobry , czy wiecie który przekaznik odpowiada za nie? bo od przekaznika chcialbym zaczac a na koniec sam silnik wycieraczek. czekam na wasza pomoc.
wycieraczki są sterowane modułem elektronicznym przy silniku
liczę, ze schemat pomoże
Załącznik 69317
nie potrafie czytać schematów, taka juz moja wada... mógłbys mi wytłumaczyc gdzie znajduje sie ten moduł i jak on wygląda?
po prawej masz rozrysowany przełącznik w kolumnie kierownicy, u dołu przekaźnik czasowy (moduł elektroniczny), powyżej silnik wycieraczek ze sterownikiem, obok silnik pompki spryskiwacza i przekaźnik załączany po przekręceniu zapłonu
'przekaźnik' znajdziesz powyżej skrzynki bezpieczników

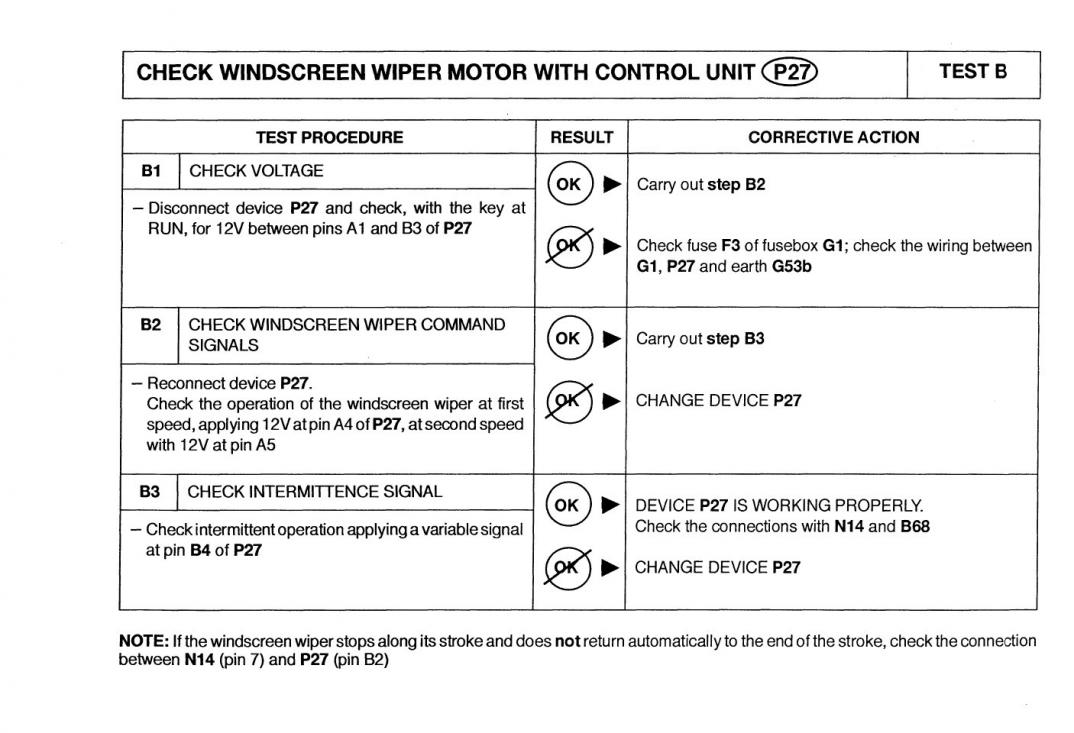

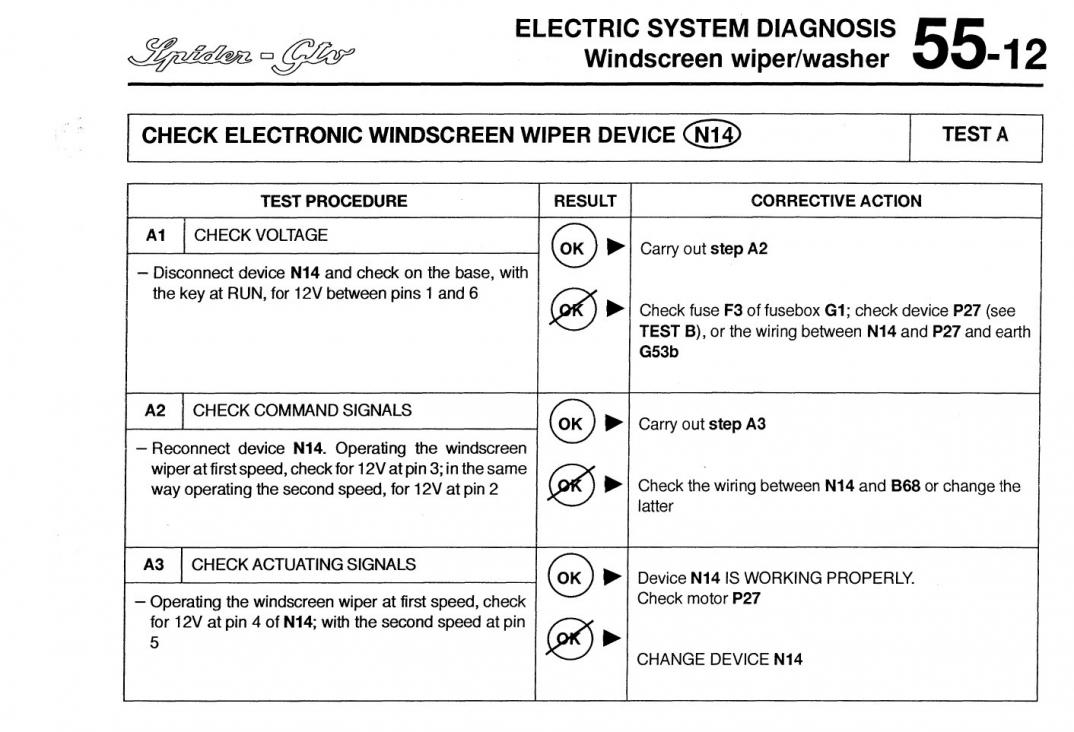

dorzucam dwie tabele mówiące jak należy sprawdzić 'przekaźnik' oraz silnik ze sterownikiem
Załącznik 69411Załącznik 69412
te dwie procedury powinny wyjaśnić gdzie leży problem
w razie czego poszukaj kogoś z Gtv w Twojej okolicy i podmień 'przekaźnik' i ewentualnie silnik
ściągnij serwisówkę do Gtv i będziesz mógł poszukać odpowiednich bezpieczników, przekaźników i dasz radę. ja nie potrafię tak wytłumaczyć, musiałbym z serwisówki powycinać z każdej potrzebnej strony rysunki z umiejscowieniem i w końcu dostałbyś całą część dotyczącą elektryki :P
pod tym linkiem http://193.219.82.238/~manual/Workshop%20manual%27s/ u dołu strony masz anglojęzyczną instrukcję napraw do Gtv (trzecia od dołu), ściągaj i w dziale Electric system diagnosis znajdziesz schematy i opisy działania
Kolego wielkie DZIĘKUJE dla Ciebie!
nie ma sprawy, jak będziesz miał manuala, to możesz poszukać co za jakie funkcje odpowiada i dojdziesz do usterki
tak przez neta nie da się za bardzo wytłumaczyć, co rozmowa w cztery oczy, to inaczej, a jeszcze przy aucie, to już całkiem super
