[156] Złącze kostki konektorowej z drzwi przednich kierowcy do komputera - uszkodzona

Witam,

Próbuje ogarnąć "elektryka" który kiedyś robił poprzedniemu właścicielowi elektrykę...

Mianowicie poszukuję rozpiski "kostki" przechodzącej z drzwi przednich od kierowcy na komputer centralki (który jak się domyślam jest prawdopodobnie nie sprawny.... moje wnioski wynikają z tego że:
- 4 kable które idą na kostkę są ucięte,
- powyższe ucięte kable są powatowane z przełącznikiem szyb
- bezpiecznik od przeciwmgielnych cały czas się pali - nie zależnie od tego, jak wielki bezpiecznik bym tam wsadził - nie muszę mówić że przeciwmgielne i podgrzewanie szyb i lusterek nie działa
- jest wsadzony immo z dodatkowego pilota

czy posiada może ktoś takową rozpiskę?? jaki kolor kabla od czego za pomoc bym był wdzięczny

jest taki progam, elearn tam masz wszystko rozpisane

http://chomikuj.pl/emo94b/alfaholicy

hasło alfaholicy.org


jak nie dasz rady go ogarnąć, to pomogę. Jakieś fotki powrzucaj tych kostek i połaczeń.

Tego elerna posiadam lecz gdy wchodze np w :
Instalacja elektryczna > Zlacza konektorowe > H Ręczne, elektryczne urząd... > H40 Wyłącznik podnośnika szyby przedniej . po stronie kierowcy na drzwiach

wyświetlana jest informacja:

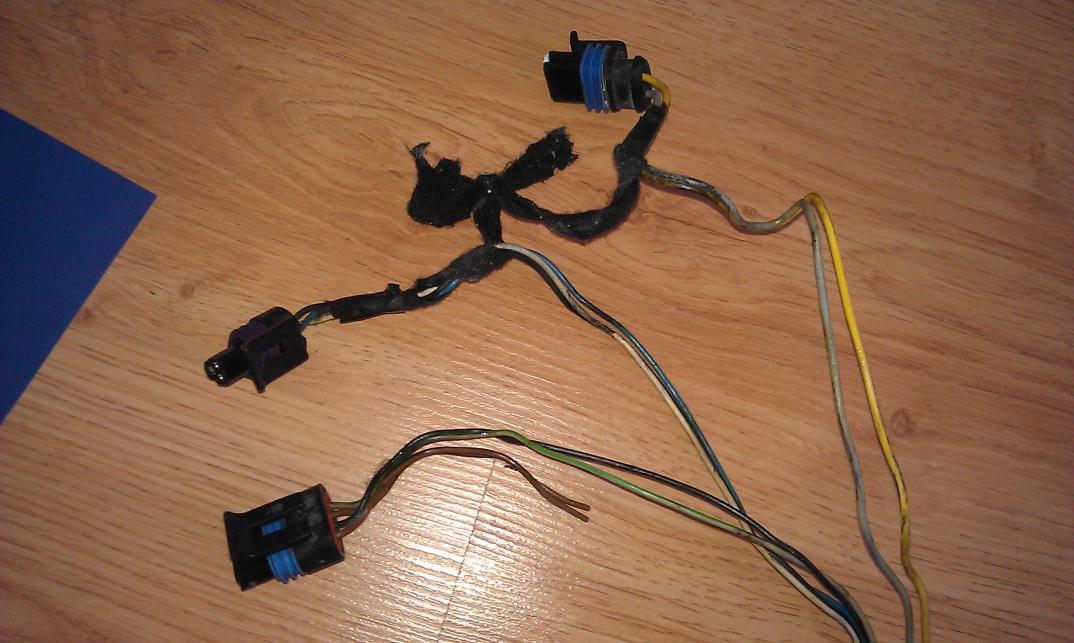

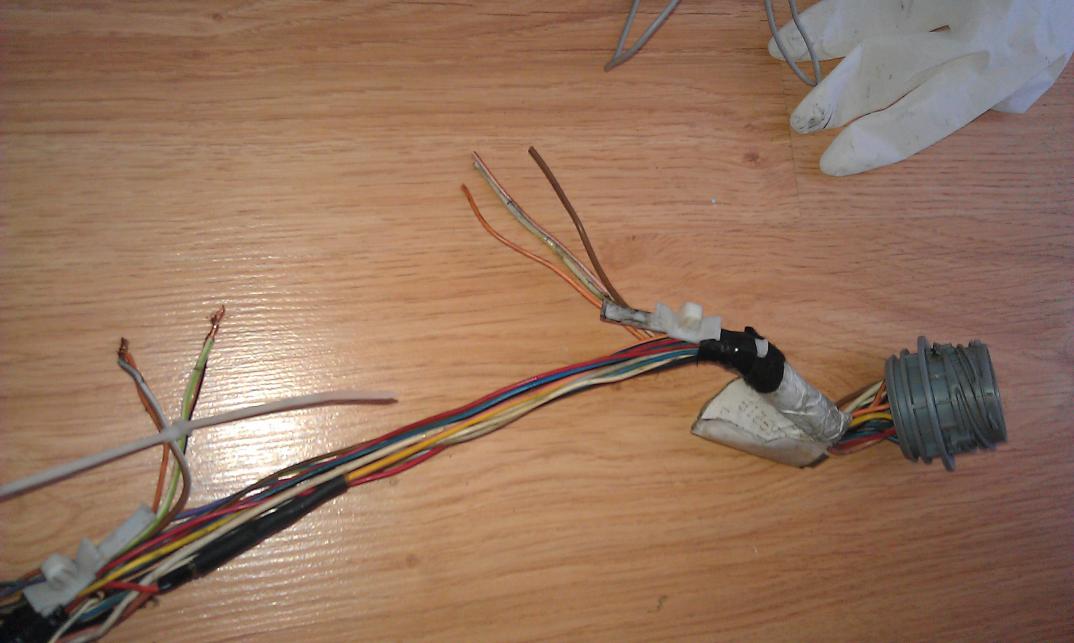

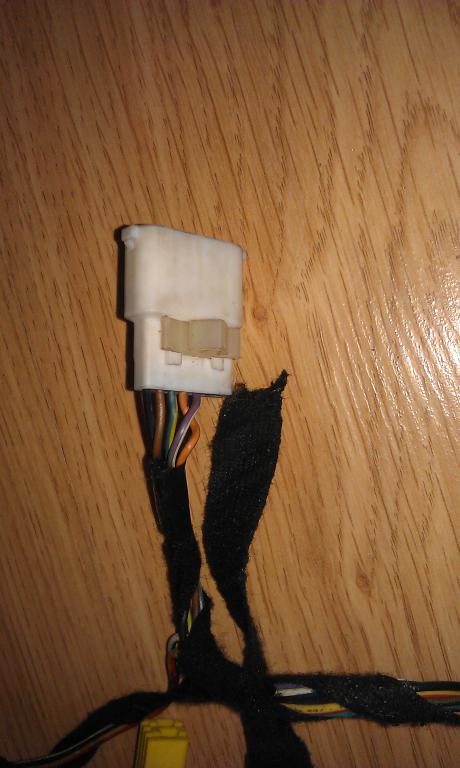

"Informacja nie jest w dyspozycji" 1. Czyli tak zdjęcie pierwsze przedstawia powatowane kable bezpośrednio z przycisków do zasilania silniczka od szyb, oraz kostkę idącą do kabiny jeśli ktoś ma jej rozpiskę bardzo bym był wdzięczny, 2. Drugie zdjęcie przedstawia kostki idące do "zamka", lecz zastanawia mnie dlaczego dwa brązowe kable są odcięte 3. Trzecie zdjęcie to kostka na lusterka mam problem które kable idą na podgrzewanie lusterek Załącznik 92980Załącznik 92981Załącznik 92982

w środku w kabinie koło bezpieczników mam też jakieś kable po przecinane i obwiązane taśmą izolacyjną:/

ściągnij wersję anglojęzyczną. Też często muszę przełaczać się z jednaj na drugą ;/

zacznę od końca. podgrzewanie lusterek załacza się z podgrzewaniem tylnej szyby. Pin nr 7 koloru czarnego - masa, pin nr 6 koloru Brązowo-czarnego - +12V

fotka 2. szukam i sam się dziwę, znalazłem, że widocznie tak musi być. niebieski podłaczony jest do centralka servizi M40 Konektor B 18 stykowy pin 2 Wyłącznik świateł wewnętrznych w drzwiach przednich po stronie kierowcy. u mnie żadnego światełka w drzwiach nie ma więc się dziwię.

- - - Updated - - -

natomiast ta wiązka - wydaje mi się, że mógł ktoś przerabiać połączenia, żeby przełącznik szyb zasilał silniczek, a nie łaczył się z centralką servizi. kiepsko widać tą wiązkę, weź do ręki i popatrz na schematy.

tak jest jak mówisz centralka servizi jest ominięta, ogólnie to jest podłączony nie oryginalny immo i zastanawiam się nad tym czy szukać przyczyny ...
przed odłączeniem całego kabla palił mi się cały czas bezpiecznik od przeciwmgielnych i podgrzewania szyb / lusterek dzisiaj odłączyłem drugie lusterko i się nie pali ..

kup centralkę servizi - ok 20zł na allegro i przywróć do fabryczności :)

sprawdzę najpierw starą :D

a więc tak właśnie zauważyłem że do życia również wróciło podświetlanie przy otwarciu drzwi :)

tydzień temu kupiłem nową centralkę i ją podłączyłem lecz nic nie działa - słuchać tylko przekaźniki, i tu pojawia sięproblem ponieważ nie mam zasilania na centralce
sprawdzałem miernikiem tma gdzie powinno być zasilanie :
styki na konektorze A
15 i 16 - gdzie wg. opisu jest +30
i styki na konektorze B
8 - wg opisu również +30

muszę szukać gdzie się gubi prąd...
tylko moje pytanie dlaczego wg opisów jest tam +30 ?

jeszcze jedno spostrzeżenie po podaniu na krótko +12v na styk 16 działa szyba od pasażera + podgrzewanie tylniej szyby

kolejny problem się pojawił że nie mam połączenia z silnikiem od strony kierowcy - podłączając na krótko styki 8 i 9 na konektorze A nie ma reakcji ze strony silnika ...
