Chciałem zaadoptować przełącznik ASR do włączania podświetlenia led w aucie. Przejrzałem schemat na elearnie i nic mi on za duzo nie mowi. Ktore piny odpowiadaja za funkcje wlacz wylacz - podanie napiecia 12V oraz za podswietlenie przycisku?

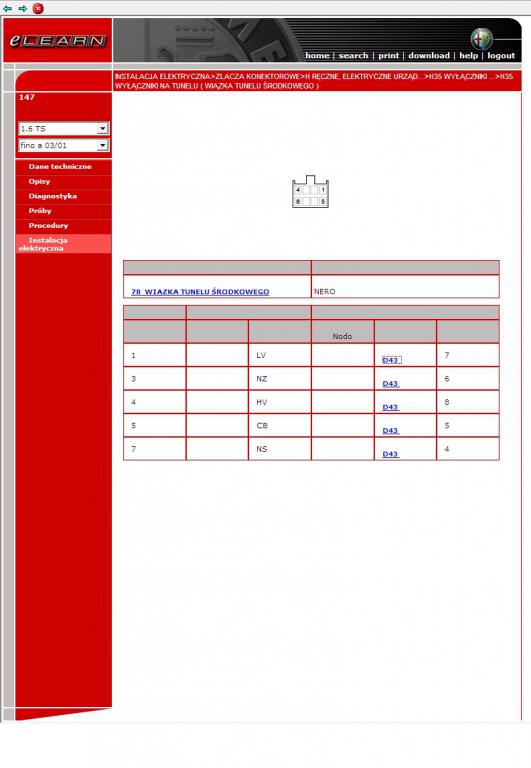

Załącznik 97813
Nie rozbierałem tego przycisku ale prawie napewno jest to przycisk chwilowy czyli naciskająć przycisk zwierane są 2 piny a w momencie puszczenia są rozłanczane. całą reszte czyli obsługę systemu czyli załączenie i wyłączenie robi komputer auta. Natomiast podświetlenie jest załanczane z komputera i raczej nie jest to 12v tylko mniejsze. Można oczywiśćie go w takim stanie zaadoptować ale trzeba by było dorobić do niego całą elektronike. Moim zdaniem za dużo pracy. Obok przycisku masz miejsce. Wywiercisz otwór i wsadzisz przełącznik dwustanowy. Są nawet z podświetleniem.
na pewno jest on 12v bo tak jest na nim napisane;) pytanie tylko czy jest chwilowy na zasadzie przekaznika czy staly?
Przycisk 'ASR OFF', znajdujący się na desce rozdzielczej H35 (wyłącznik), wysyła sygnał wyłączenia do styku 27 M50 (centralka ABS) , natomiast ze styku 18 wysyłany jest sygnał włączający odpowiednią lampkę sygnalizującą wyłączenie układu - także na desce rozdzielczej H35.
Schemat:
http://iv.pl/images/57378313241911889755.jpg
Na schemacie widać też jaki to rodzaj przełącznika (zamyka obwód). Ponadto na schemacie są trzy piny.
Ze zdjęcia kostki które wkleiłeś w pierwszym poście pozostają do rozszyfrowania dwa piny. Pin 3 i pin 4
Pin 3 to masa
Pin 4 prowadzi do centralki Selespeed - w Twoim przypadku jest gdzieś zakończony ślepo i właśnie tej ścieżki starałbym się użyć.
A jak mam obok tego przełącznika drugi przycisk bo przełącznik jest z GT i też bym go chętnie pod coś podpiął ;)
To podpinaj :) Nie wiem co tam jest w GT w tym miejscu.
Klapka paliwa sądząc po tym co na nim jest. Jak będę miał trochę czasu to będę się pewnie bawił. Chociaż ten przycisk pewnie nie jest jako on/off tylko zwykły włącznik chwilowy.
Jeśli bardzo chcesz to jutro znajdę odpowiedni schemat :)
To jak już będziesz szukał to pomyśl co mógłbym pod to podpiąć ;)
