Montaż DSP

A macie może schematy do polifta?

danus77 dzięki za schematy, ale obyło się bez. Zrobiłem całość na logikę i po kolorach kabli.
W razie pytań jak wsadzić DSP do polifta z wiązką z przed lifta, służę pomocą. Wbrew pozorom to nie trudna operacja (choć na pierwszy raz wydaje się być). Dziś już nie mam weny na fotorelacje i takie tam. Ważne że działa, gra i to naprawdę dużo lepiej niż seria.

zabrałem się dziś za montaż DSP.

Pacjent - FL
Dawca - przedlift

Tak więc wrzuciłem Procka na prawy błotnik, wiązkę puściłem prawym progiem.

No i kilka problemów :) Zaznaczam, że jestem technicznym ignorantem. Po pierwsze, to ICS nie uruchamia się na wiązce DSP. Na starej wystarczyły te dwie wtyczki - zielona i czarna . Na DSP w tym samym układzie już nie. Oczywiście plus i masa podłączone ;)
http://www.forum.alfaholicy.org/atta...705_190847.jpg
To oczywiście do plusa, ale krótki ten kabel. Muszę przedłużać, czy mam tu gdzie podłączyć?

http://www.forum.alfaholicy.org/atta...705_190905.jpg
Gdzie to podłączyć?
http://www.forum.alfaholicy.org/atta...705_190919.jpg
I to?
http://www.forum.alfaholicy.org/atta...705_190928.jpg
I to?

http://www.forum.alfaholicy.org/atta...705_190928.jpg
Do tego masę podłączyłem, mam nadzieję, że git ;)

I jeszcze jedno - jak podpinam tą największą wtyczkę zamiast starej (za ICS, u mnie akurat w tunelu, zaraz przed lewarkiem), to wywala mi błąd skrzyni biegów...

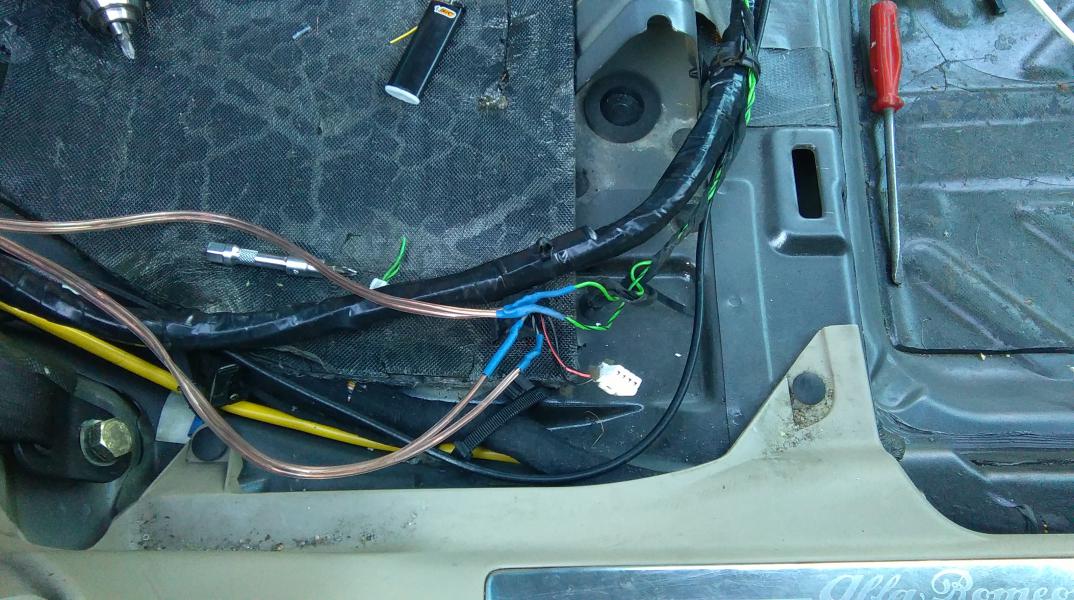

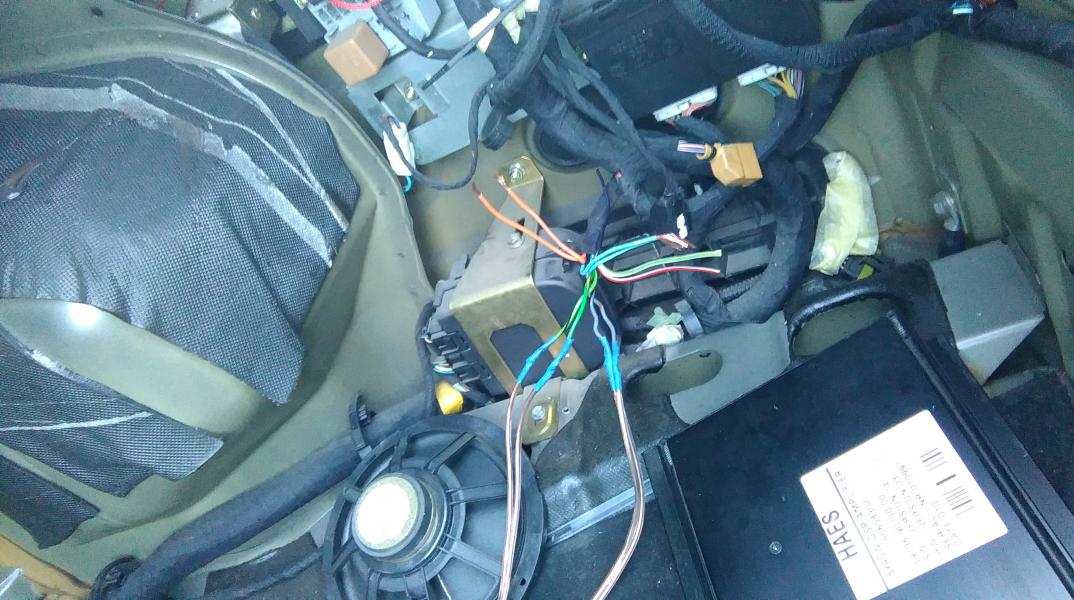

Podłączasz wszystkie wtyczki do ICS'a. Oczywiście starą wiązkę wyciągasz z auta, do niczego nie będzie Ci potrzebna. Kable/wtyczki z drugiego i trzeciego zdjęcia odpowiadają za tylne głośniki. W polifcie nie ma kostek żeby podłączyć te wtyczki. Za sygnał na głośniki odpowiada duża kostka w bagażniku, do której trzeba przedłużyć kable od tych wtyczek. http://www.forum.alfaholicy.org/atta...d=172252&stc=1http://www.forum.alfaholicy.org/atta...d=172253&stc=1
Czyli po prostu tą kostkę w bagażniku ucinasz, przedłużasz kable z dwóch kostek ze środka auta. Z tego co pamiętam to zielone kable to lewy tył a ta druga strona to prawy tył. Nie pamiętam tylko w bagażniku które kolory odpowiadają za którą stronę.

Teraz tak.

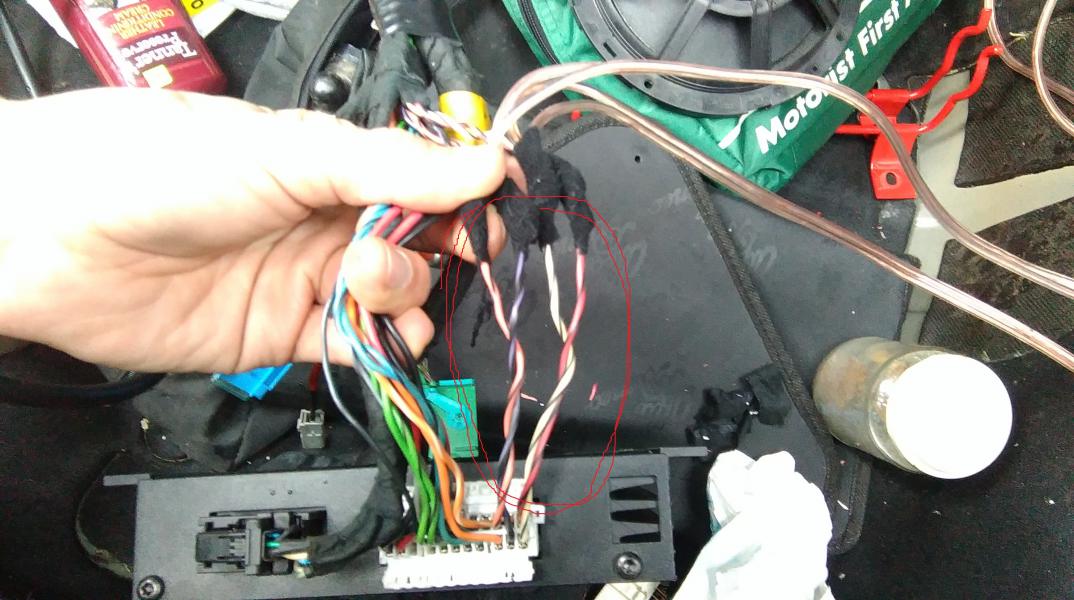

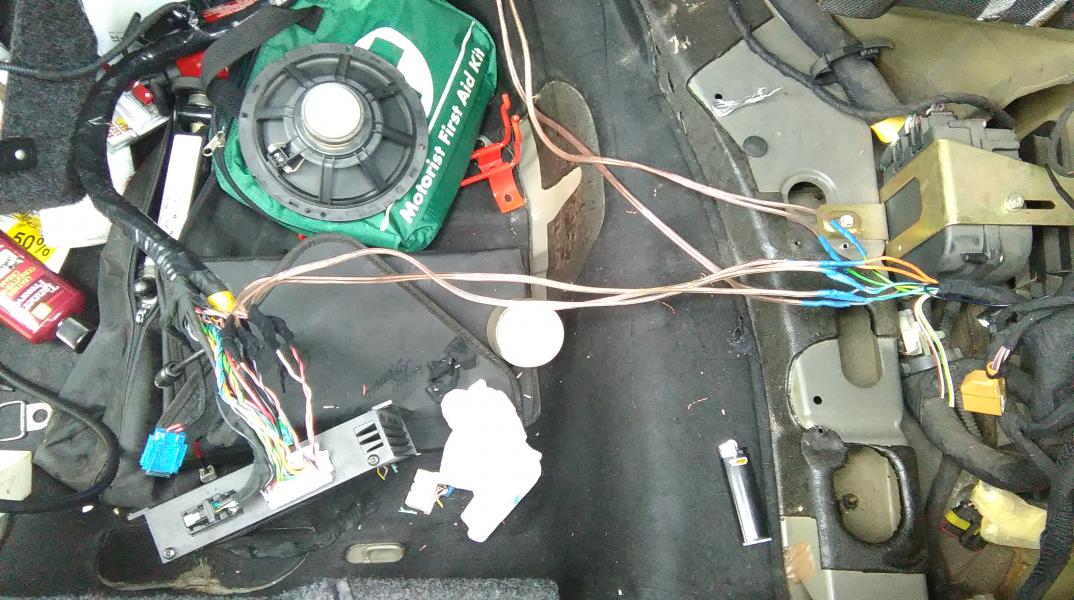

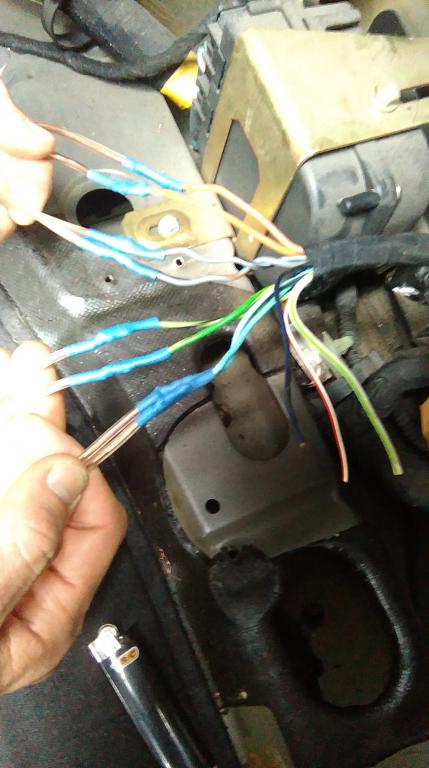

http://www.forum.alfaholicy.org/atta...d=172254&stc=1http://www.forum.alfaholicy.org/atta...d=172255&stc=1http://www.forum.alfaholicy.org/atta...d=172256&stc=1
Kable zaznaczone na czerwono to głośniki przednie. Wpinasz się w nie, przedłużasz i lutujesz również do kostki w bagażniku (w zasadzie już jej tam nie ma :P ).

Ja sporo czasu straciłem, bo tył grał a przód nie. Te same kable które odpowiadają za przednie głośniki znajdziesz przy kostce, którą wpinasz z tyłu ICS'a (oczywiste! :) ).
http://www.forum.alfaholicy.org/atta...d=172257&stc=1
Kostkę da się wpiąć tylko jedną stroną, więc przyłóż kostkę od wiązki DSP do ori instalacji która jest w aucie i zobaczysz, że 3 kabelki z niebieskiej kostki będą się pokrywały z kablami z białej (DSP). Te 3 kable z niebieskiej po prostu utnij i zaizoluj. Nie są potrzebne, a masują i dlatego nie gra przód. Oczywiście plus i masę najlepiej bezpośrednio z akumulatora podłączyć.

W razie pytań pisz na PW lub na FB, napisałem Ci wiadomość. Mam nadzieję, że coś trochę wyjaśniłem :D Piona

Panowie więc tak..

Znowu KaaC, znowu Alfa, Znowu DSP, Znowu problemy..

Zasugerowałem się przepięciem samego DSP z wiązki (odłożenie okablowania DSP poza wiązkę)

Więc..
Od czego dokładnie idą kable od białej wtyki wzmacniacza (oprócz głośników) i od czego idą od czarnej wtyki kable ?

Dokładnie chodzi mi dlaczego wracają na przednią kostkę głównej wiązki (tej białej) i dlaczego niektóre łączą się z NAVI i Czarną wtyką za ICS ?

Musisz miec komunikaty z nawigacji w głośnikach które muszą przejść przez DSP.

Czyli co ?? Bez problemu moge lewa czesc glownej wtyki z mojej wiazki obciac i spiac te idace z dsp do tej ktora mam w aucie podlaczona teraz ?

A jak masz cala wiazke to nie latwiej Ci bedzie wszystko pozamieniac ?

Chcialem tylko dolozyc dsp i nie bawic sie z klima itp... Teraz zdaje sobiee sprawe, ze lattwiejssza byla opcja przelozenia callej wiazki. A teraz wszystko. Mam pociete. Nagram filmik z objasnieniem co gdzie jak moze mi ktos pomoze bo nie wiem czy tak jak chce zrobic bedzie dobrze.
