Najlepiej jak bym miał schemat jakikolwiek do tej wiązki ułatwiło by mi prace z miernikiem :) jest ta możliwość że też jest dupnięty. Dodatkowo jak bym wiedział czy część od pomiaru temp. jest typu PT100 czy termoelementem jakie piny bo mam 4 sztuki na kości itp. itd.
OK, daj maila na PW.

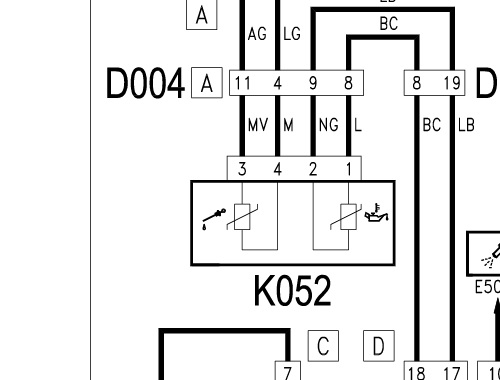

Namierzone w eLearnie, czujnik rezystancyjny, Ktoś wie jakie powinny być wartości OHMÓW przy poszczególnych temperaturach?. Mi wykazuje że czujnik walnięty ponieważ miernik wskazuje pełne rozwarcie ( wartości > 99,99 Mohm /zakres miernika/). Poniżej symbol czujnika K052.
Załącznik 205932
Jutro podjadę do firmy żeby wymienili mi na jakiś "sprawniejszy" tylko że z miernikiem :)
Masz numer fabryczny czujnika? Nie OEM.
a może być napisany na samym czujniku ?
- - - Updated - - -
to co na czujniku jest napisane:
55192304
FGP, PBTP-GF30, A390, I NA SAMEJ WTYCZCE 42-05
opakowania nie mam niestety bo to używka
- - - Updated - - -
magil co by miał sam numer fabryczny do tego wszystkiego? mi się wydaje że jak jest numer OEM to pasuje do każdego rocznika skoro był w nim przewidziany. Wczoraj podpiąłem na krótko i jak był zdechnięty wyświetlacz o poziomie oleju tak został. Podpinka do kompa i to samo co miałem :( błąd czujnika
Naprawdę nikt nie mierzył tego czujnika ?

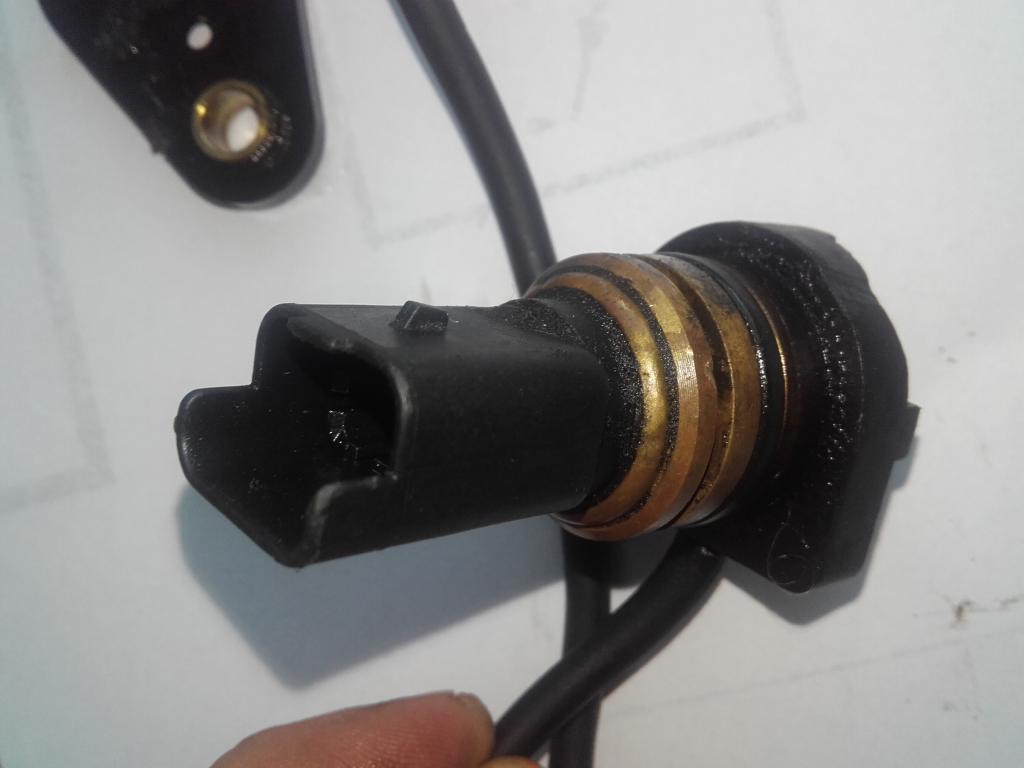

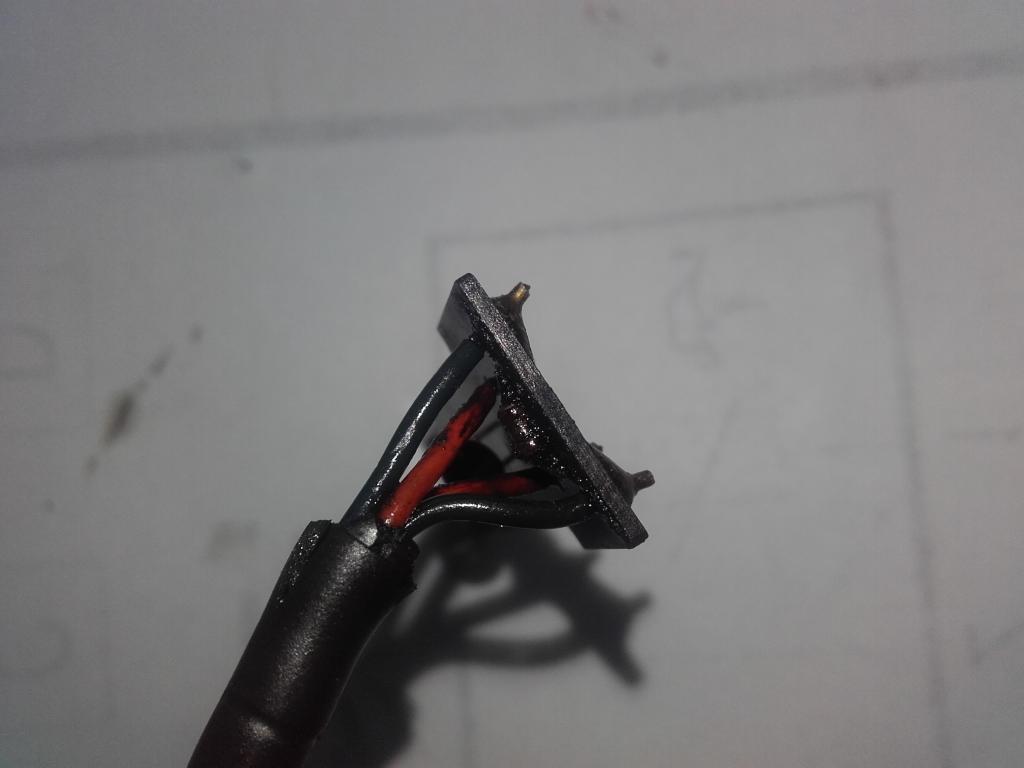

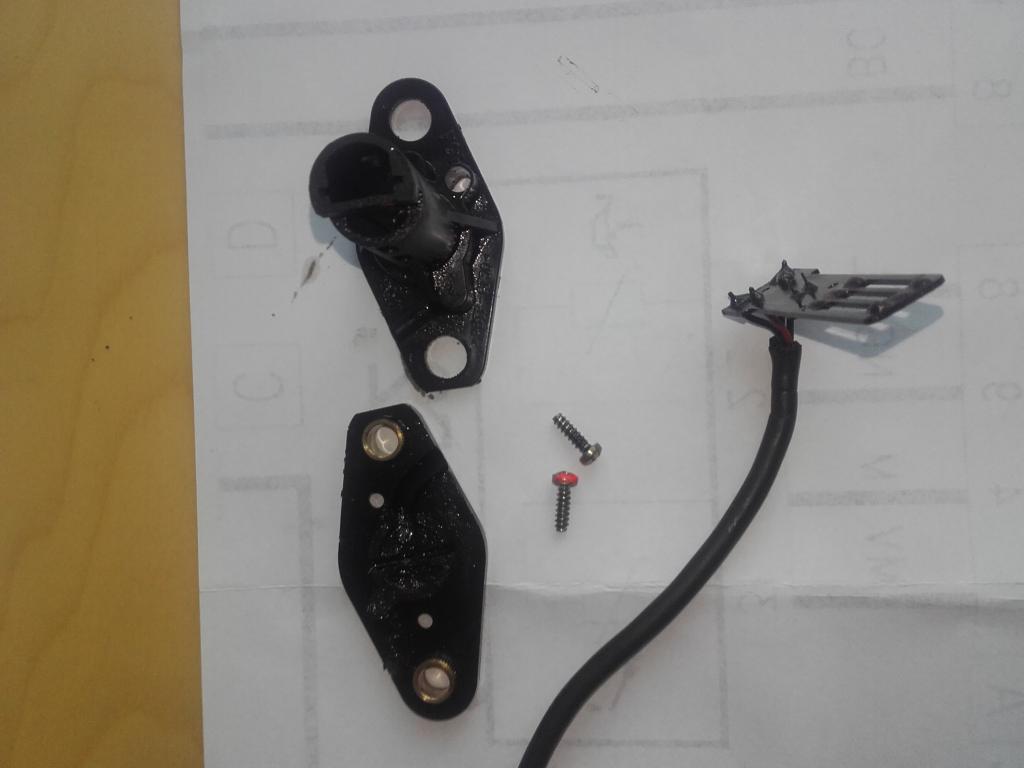

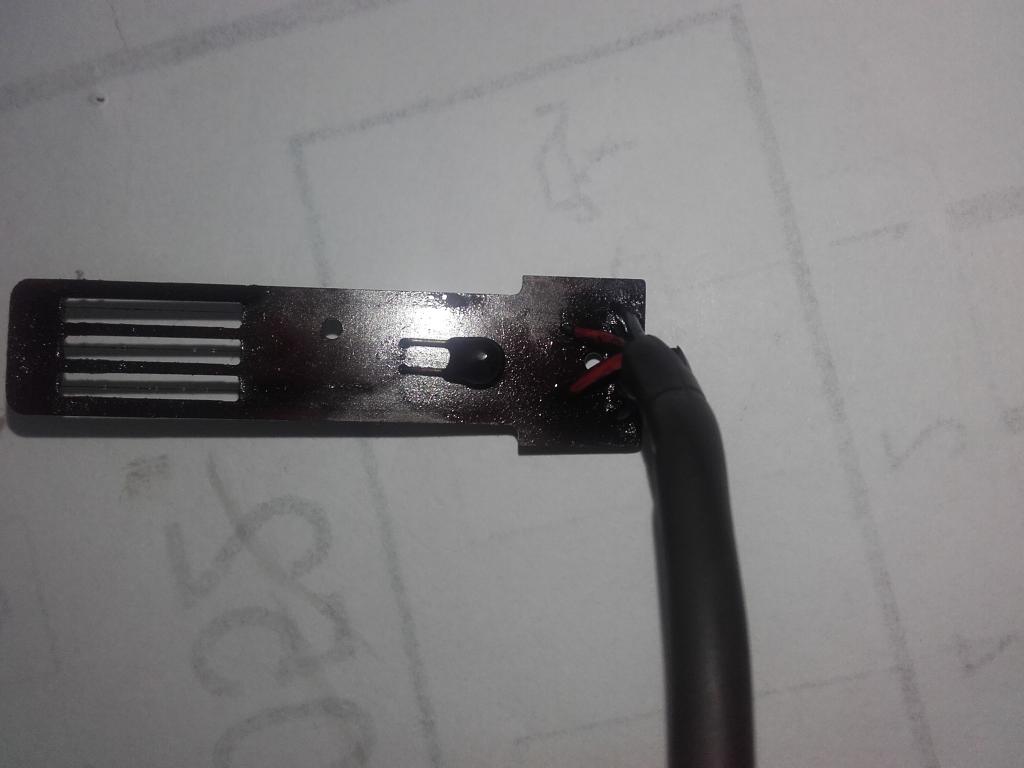

Po negocjacjach ze sprzedającym zwrócił mi kasę za czujnik ale odkupiłem go ponownie za 50 PLN na testy jako niesprawny. Poniżej zdjęcia rozebranego czujnikaZałącznik 206017Załącznik 206018Załącznik 206019Załącznik 206020Załącznik 206021

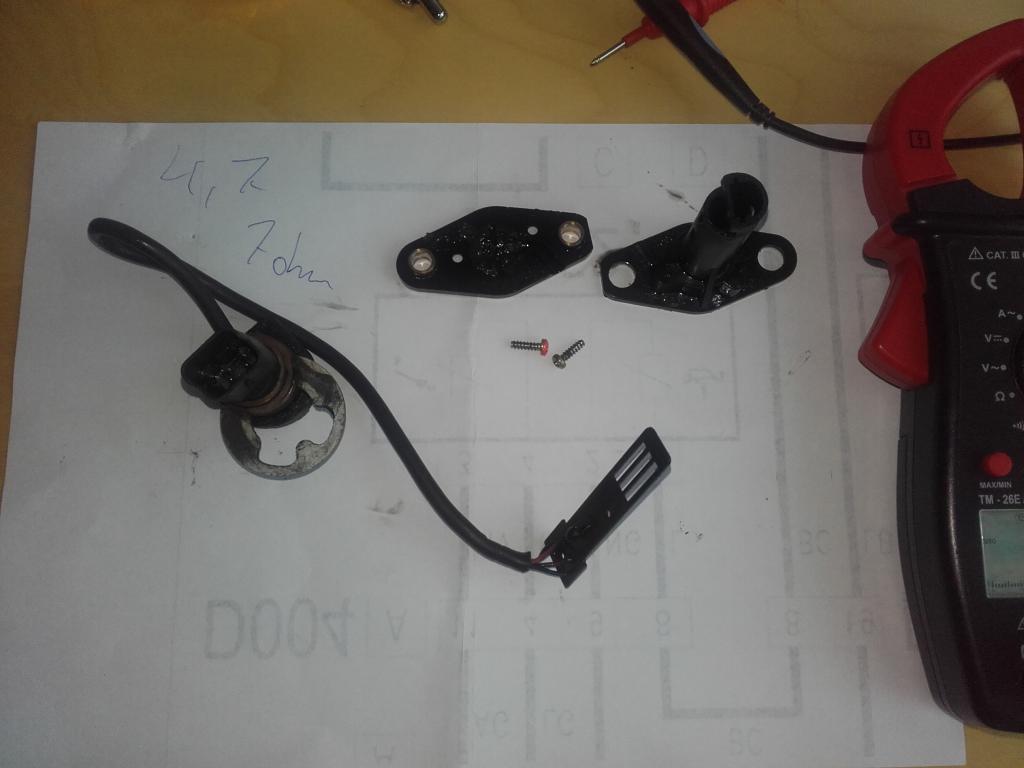

Po sprawdzeniu omomierzem ( pomiar temp 4,7 kOhm, pomiar poziomu 7 Ohm) Problem jest gdzieś w kablu pomiędzy czujnikiem a wtyczką, która znajduje się już za miską olejową. Teraz pytanie jak można podmienić lub na jakie mocowanie (przejście z wewnątrz miski na zewnątrz)? Jakieś propozycje ? bo jak to się uda to myślę że problem z czujnikami za 900 PLN powinien nieco stać się tańszy. Konektor 4 pinowy
No i lekka kicha.... okazało się że w samym gnieździe które przechodzi przez ścianę miski jest defekt. Wszystkie części zalane żywicą więc wiertarka :) i udało mi się wydobyć nienaruszaoną plastikową wtyczkę 4 pinową oraz łącznik mosiężny. Teraz do testów szukam odpowiedniego przewodu odpornego na temp. 180 oraz na oleje. dodatkowo żywica nowa by się przydała też odporna na temp i oleje. Ehhhh ale zabawy :)
- - - Updated - - -
Proszę o jakieś podpowiedzi. Ale nie typu kup nowy czujnik :))
Kup używany
Wysłane z mojego C6603 przy użyciu Tapatalka
olo_84 to był używany kupiony. Wydaje mi się że jak bym wyciągnął mój z miski też by miał defekt w gnieździe.
- - - Updated - - -
Chyba że któryś z kolegów ma na sprzedaż walnięty czujnik a same gniazdo sprawne to odkupie :) a chodzi mi dokładnie o to poniżej:
Załącznik 206042
możliwe że od temperatury wyrywają się z pinów.
Ten drugi zakupiony również był uszkodzony w tym samym miejscu? Bo jeśli nie to przyczyny szukaj w wiązce do czujnika ;)
Czarno widzę znalezienie jakiegoś zamiennika wtyczki, zwłaszcza że i tak bez ściągania miski się nie obejdzie.
