To nie jest ta wiązka którą na schemacie pokazałeś kolego. To ze schematu to wiązka CD/DSP/NAVI i ona idzie w bagażniku, przez ścianę grodziową i pod kanapą do tunelu. Nie wychodzi nigdzie pod podwozie. I nie ma tu znaczenia co masz na wyposażeniu. Po prostu zawsze jest we wnętrzu auta.
To co pokazujesz na zdjęciu,to kabel od absu kolego a te luźne co wiszą,to jakaś dokładka,bo z pewnością nie jest to fabryczne.A z ciekawości skąd jesteś?
Też byłem zdziwiony ale wstawię screeny ze źródłem. Zobaczcie i poprawcie mnie jeśli się mylę.

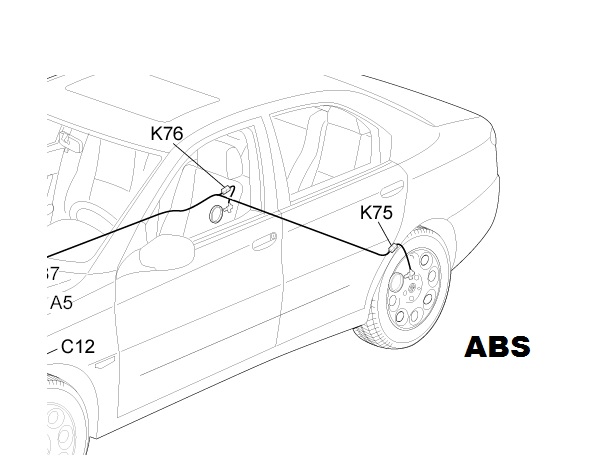

To jest układ ABS
Załącznik 227583

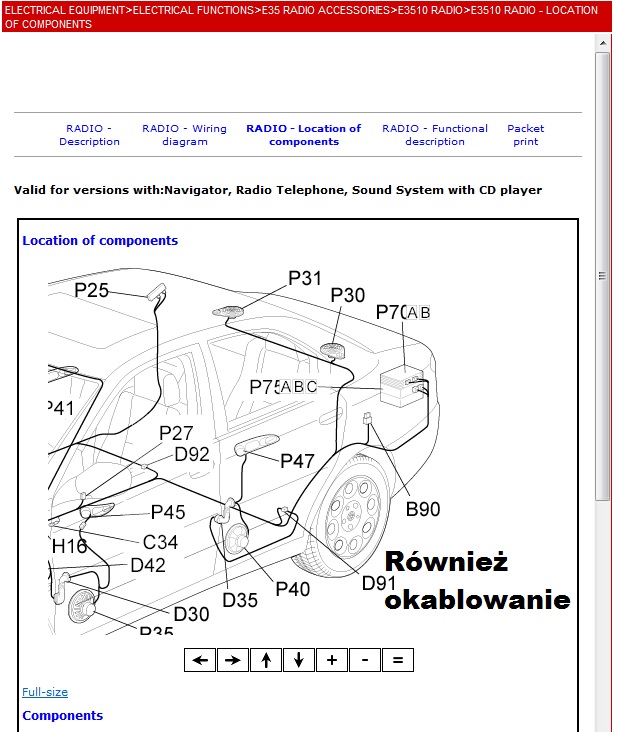

To jest okablowanie Audio które faktycznie idzie w aucie a nie pod nim
Załącznik 227584

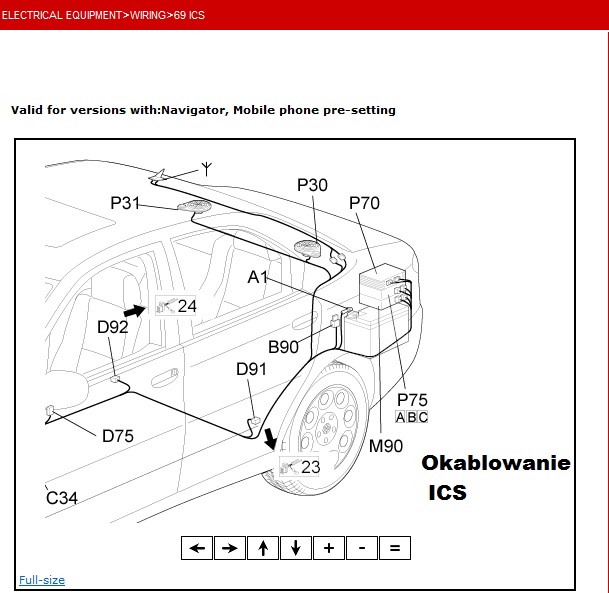

A tu jest ta moja wiązka
Załącznik 227585
I na tym schemacie jest pod zderzakiem, idzie w górę w miejscu gdzie wychodzi ta "przecięta" wiązka. Dodatkowo te kable nie łączą się w żadnym miejscu z układem hamulcowym. Wychodzą z karoserii przez około 30 cm idą pod autem, a potem wchodzą w bagażnik w miejcu gdzie jest akumulator i wzmacniacz.
Jedyna wiązka jaką jeszcze znalazłem w schematach która się pojawia w tamtych okolicach pod autem w sposób przedstawiony jak na ostatnim screenie to okablowanie lamp tylnich. Ale one działają.
Spójrzcie w jakim dziale tego programu ten schemat jest pokazany, ewidentnie coś z audio bo połączone to jest z ICS, głośnikami itd.
Rozwieję wasze wątpliwości:
- ten gruby kabel to czujnik ABS'u
- te 3 luzne kable to od czujnika poziomowania ksenonów
Sprawdz bezpieczniki F1, F5, F11, F13 pod kierownicą
Ok, w końcu ja się na samochodach nie znam :) I tak muszę to naprawić i tak. Czyli jednak muszę sprawdzić ICS. Dzięki za szybkie wyjaśnienie!
Ja jestem z Częstochowy.
Ech.gdyby nie Danus,to byśmy w polu leżeli płakali nad tymi naszymi autami.
To jak jesteś z Częstochowy,to napisz do Danusa.Masz już nie daleko do Bełchatowa a tak dobrego kolegi od schematów i instalacji w naszych bellach to tutaj nie znajdziesz.:)
