Wyświetlacz Navi - kamera cofania itp.

Cytat:

---

Napisał p_r_z_e_m_k_o

Ja bardziej myślałem na zasadzie znalezienia schematów, gdyż mam zdolnego ojca, który może by coś wykombinował. Jednak na razie jestem na etapie poszukiwań, bo schematów jako takich na razie nie znalazłem. No i niestety nie ma nawet czujników, a z tego co gdzieś wyczytałem, to te urządzenia ze strony bortesi.it to koszt ok 300 EUR.

---

napisz mi maila na priva a wyślę Ci trochę materiału dotyczącego schematów ...muszę Ci powiedzieć że nie jesteś pierwszy który coś takiego wymyślił :)
http://www.youtube.com/watch?v=X8CxN...eature=related
cała trudność polega na tym aby nie kroić naszych nawigacji a podpiąć się sprytnie pod taśmę ekranu.Tam są już sygnały rgb i synchronizacji.Te sygnały pozwalają wybrać źródło ..czyli czy sygnał idzie z nawigacji czy zewnątrz.Można wykorzystać gotową przystawkę..adapter który z sygnału compsite z kamery cofania prze konwertuje go na sygnał rgb i synchro.Są takie na allegro za ok. 350 pln.Kamera to ok. 150 pln...podłączenie , zabawa ..ryzyko, bezcenne :).Aby się sprytnie podpiąć pod taśmę musisz zrobić coś takiego...Załącznik 45364 jeśli masz zdolnego ojca to może coś razem wymyślimy :).

Kurcze, widzę że temat powoli ruszył :) Niestety na necie ciężko znaleźć jakieś schematy dlatego podeślij to co masz, mojego maila masz na priv ;)

Panowie , zakupiłem złącza do taśmy
http://www.tme.eu/pl/details/mx-5220...x/0522072285/#
zabieram się do zaprojektowania płytki,sądzę że taki adapter będzie wystarczający ..bo najtańszy / jeśli nie pokroję jakiegoś telewizora :)/
http://allegro.pl/adapter-multimedia...089727577.html
...jeśli ktoś jest zainteresowany płytką proszę o info na priva...miło by było aby koszty rozłożyć na zainteresowanych :)

Co z tego chcesz złożyć?

a nie bedzie latwiej i taniej kupic lusterko LCD i do niego podlaczyc kamere cofania?
http://allegro.pl/nowosc-2w1-monitor...091219596.html

Albo tu gotowy zestaw juz z kamera
http://allegro.pl/kamera-cofania-mon...088313418.html

Cytat:

---

Napisał cuoreventi

Co z tego chcesz złożyć?

---

a czego dotyczy temat...??? :)
chcę tak jak on...
http://www.youtube.com/watch?v=X8CxN...eature=related
siedzę teraz nad schematami,, By Bruno"...i sądzę żeby się nie bawić w odkrywanie ameryki zrobienie interfejsu aby się wpiąć w tasiemkę wyjdzie jakieś..50pln.Nie licząc własnej pracy :) Mając na stole wejście rgb , synchro i możliwość przełączania źródła..bo to daje podpięcie się do tasiemki idącej do ekranu nawigacji...będę kombinował dalej.Jeśli zadziała zwykłe wyjście rgb / poziomy sygnałów itp./podawane np.z zewnętrznego DVD po złączu scart to kupię jakieś stare wideo lub nagrywarkę gdzie będę mógł podłączy composite albo nawet i jakieś usb z pendrivem na wejściu a na wyjściu będę miał sygnały rgb i synchro.Jeśli nie zadziała to kupię wspomniany konwerter z allegro.W najgorszym przypadku kamera cofania plus możliwość podłączenia dvd będzie kosztowało 275pln adapter , 145pln kamera,złącza + przesyłki + trawienie płytki 80pln....razem ok . 500pln.A jeśli pójdzie wykorzystać części ze starego sprzętu rtv to może połowa.I dużo i mało...ale co się nie robi dla naszej Belli...:)

Temat dotyczy kamery cofania. Ja mam fabryczne czujniki parkowania więc nie potrzebna mi kamerka.
Dlatego pytam o alternatywne wykorzystanie. Jeśli chcesz bym się dorzucił do tych Twoich kosztów produkcji oczywiście...

może pomysł z lusterkiem LCD nie jest zły ...ale jeśli w momencie załączenia wstecznego na ekranie mojej navi pokaże się
obraz z kamery cofania będę miał więcej satysfakcji...jest zima a więc czas na robótki ręczne :)..

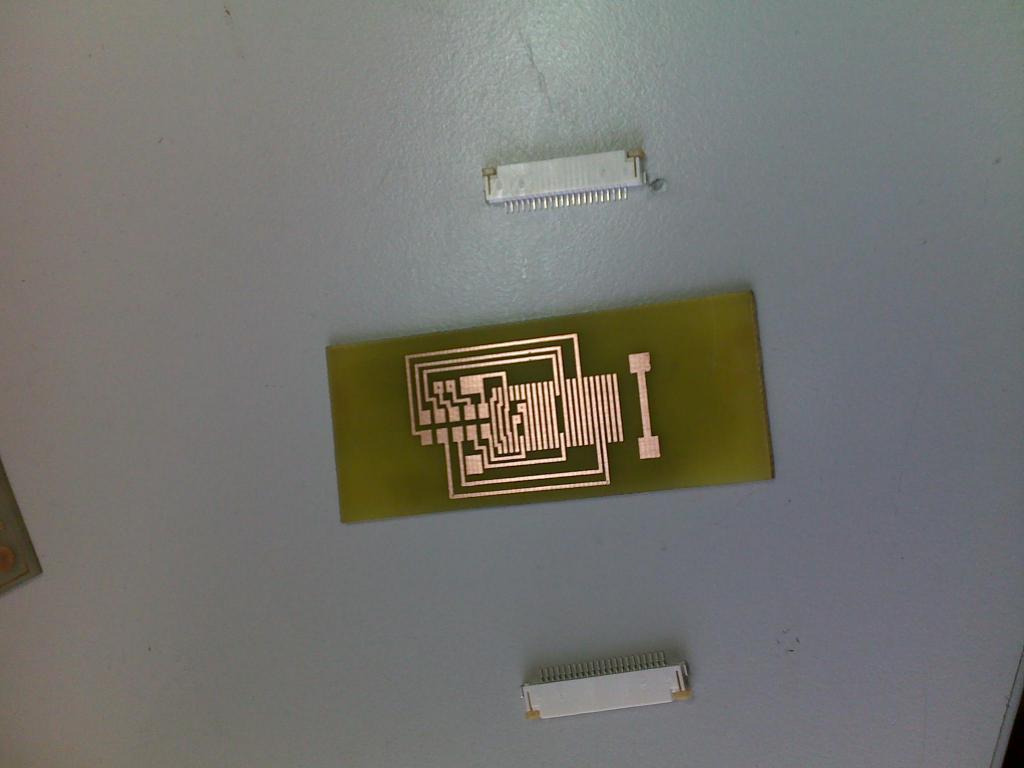

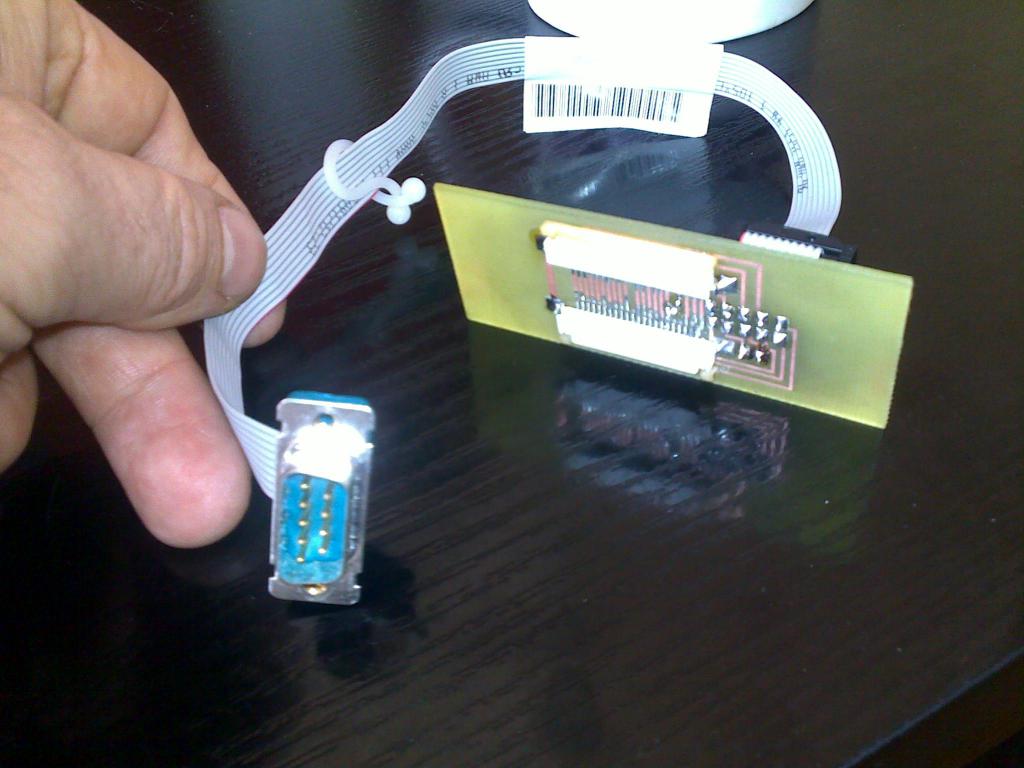

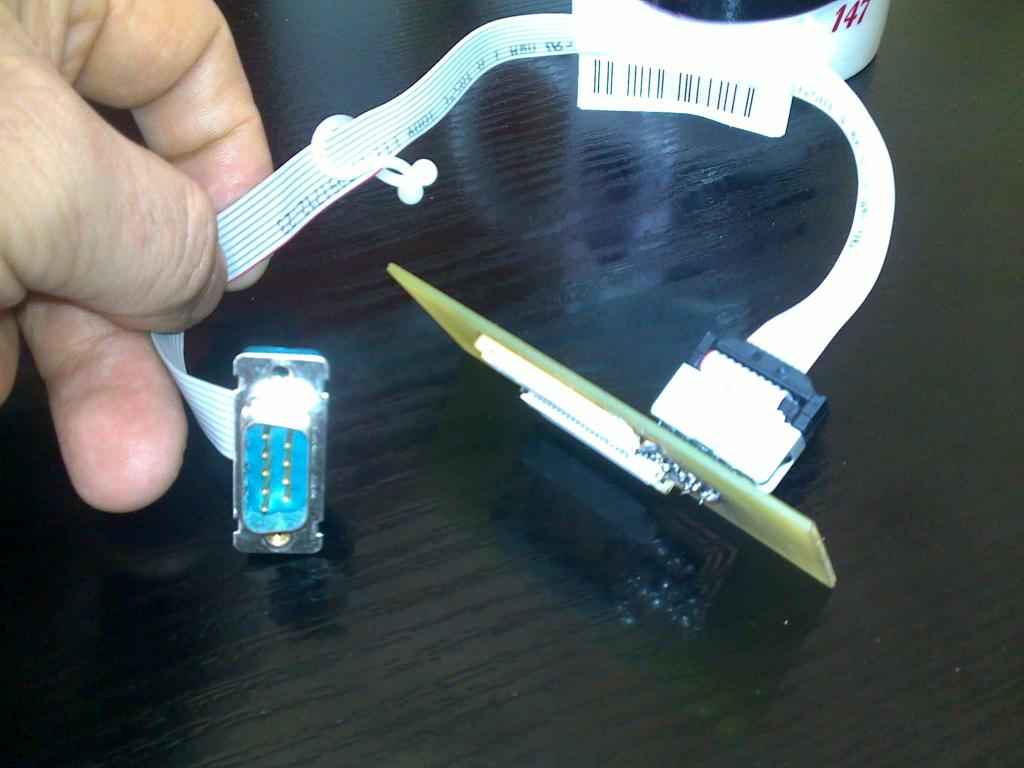

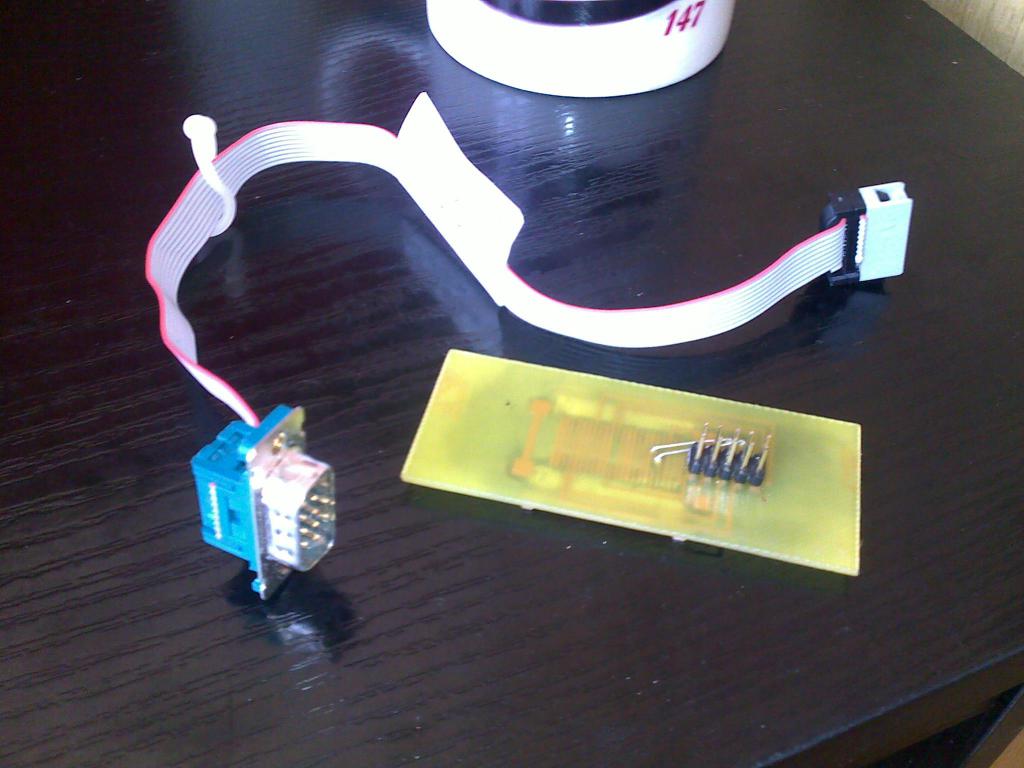

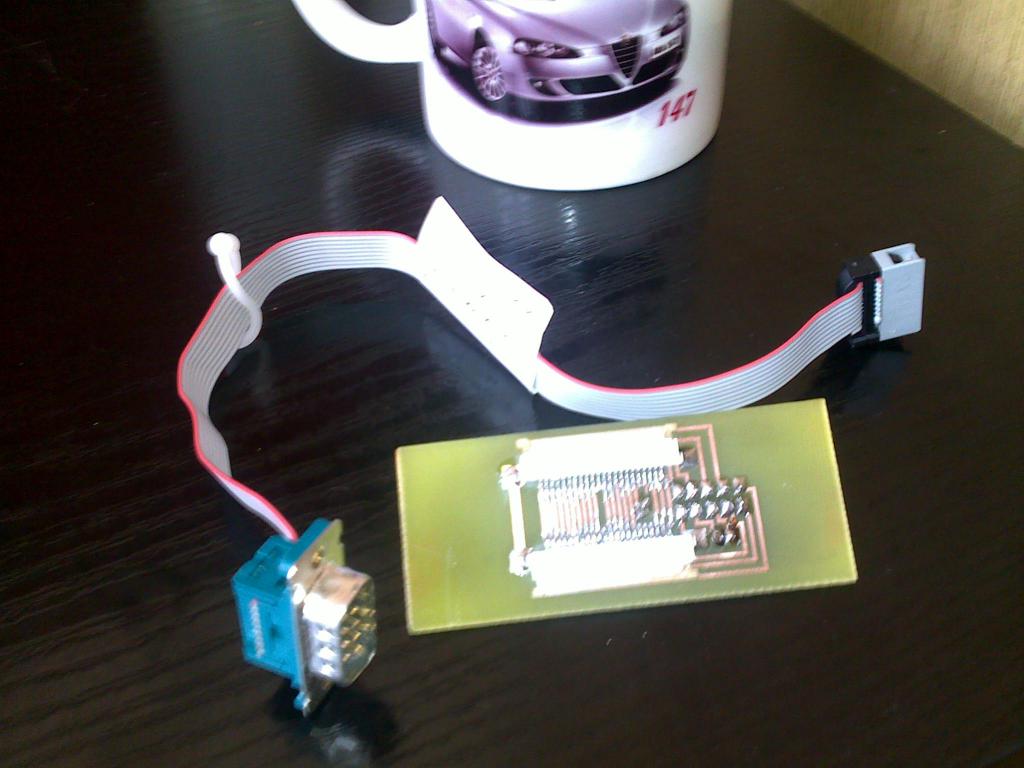

oto efekty pracy....Załącznik 46664Załącznik 46665Załącznik 46666Załącznik 46667Załącznik 46668Załącznik 46562Załącznik 46563

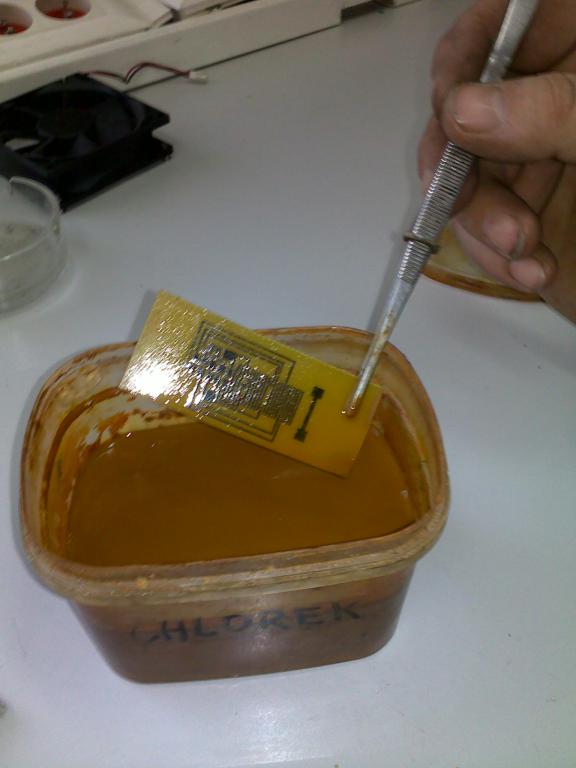

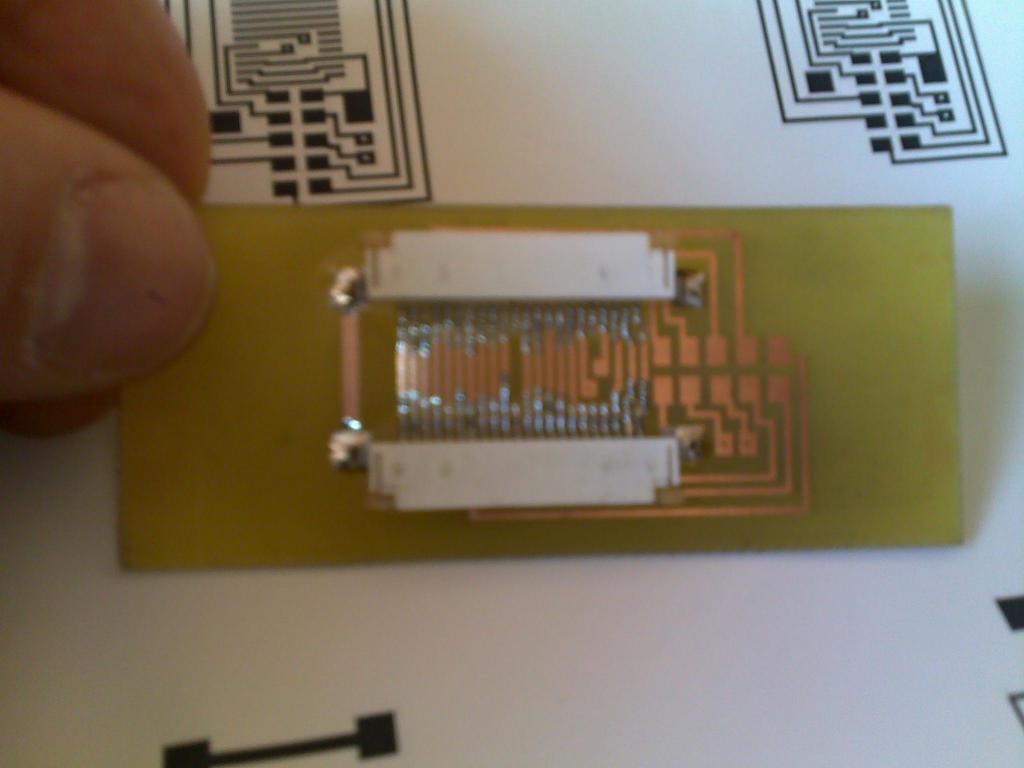

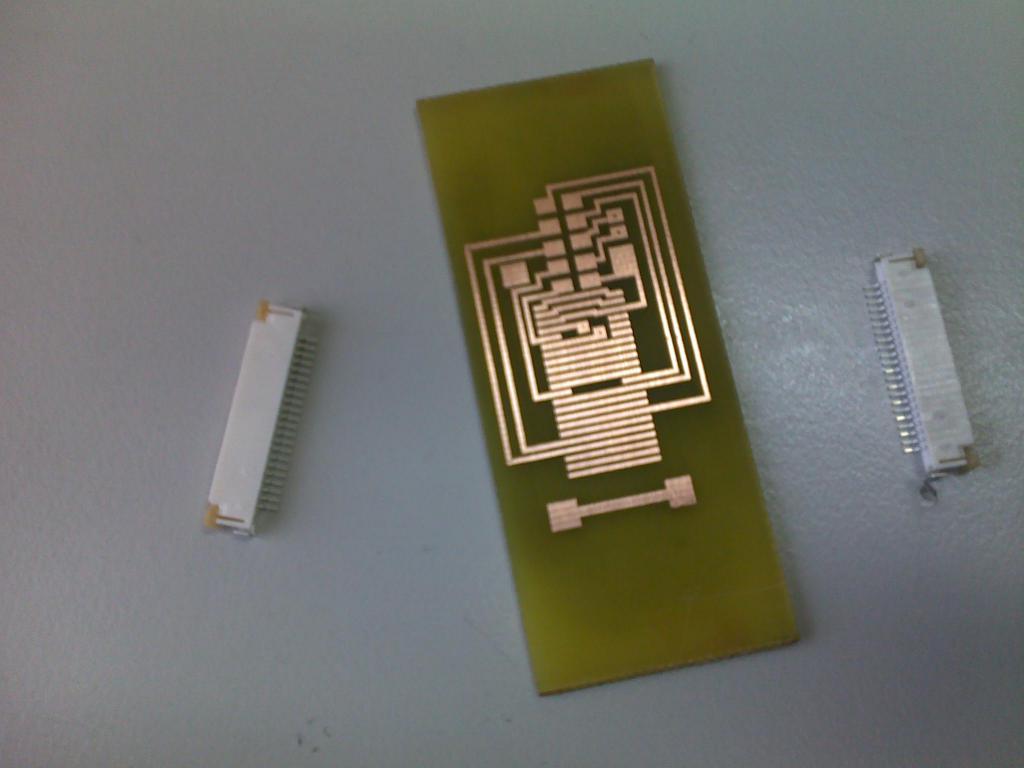

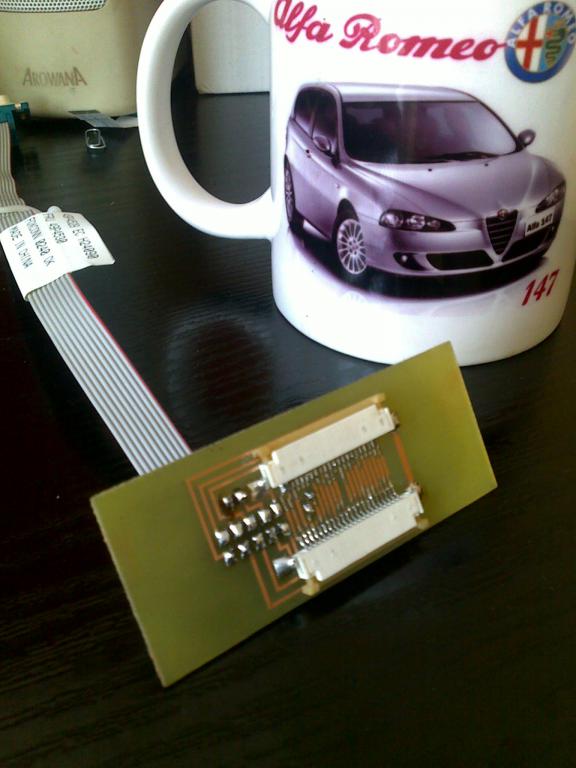

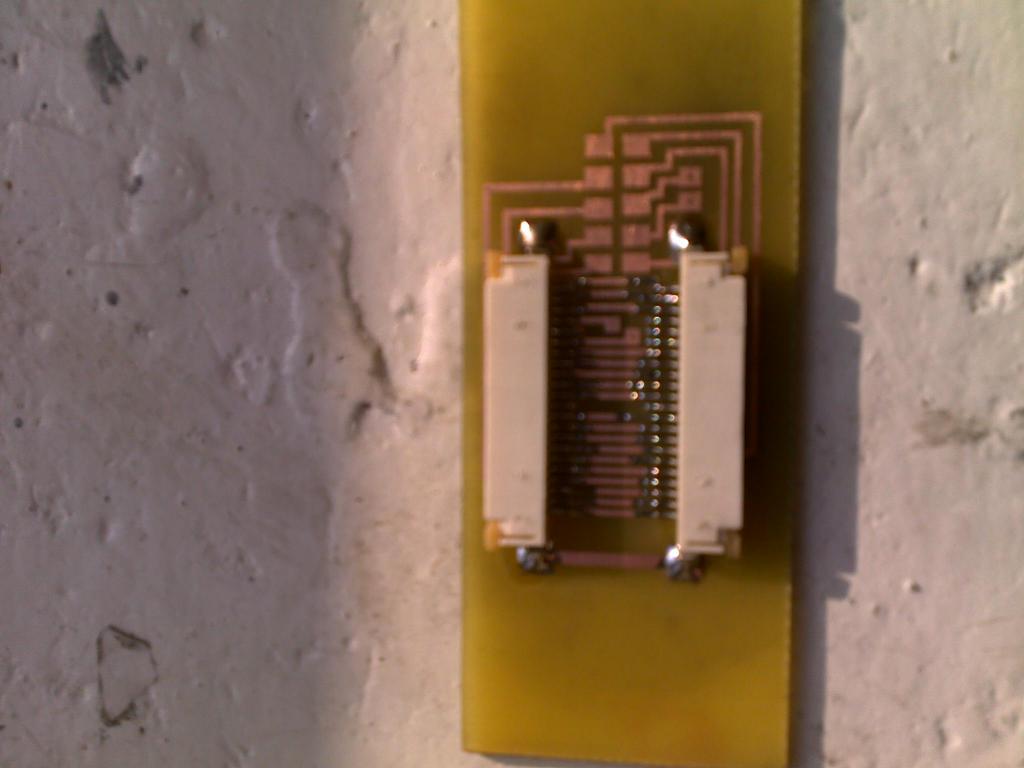

reszta w miarę postępu prac.Dziś najtrudniejsza część...interfejs podłączenia pod taśmę Connenta.Opracowana domowa
technologia produkcji płytek przy pomocy GIMpa..drukarki , żelazka itd.Załącznik 46566Załącznik 46567

Cytat:

---

Napisał andrzejm36

może pomysł z lusterkiem LCD nie jest zły ...ale jeśli w momencie załączenia wstecznego na ekranie mojej navi pokaże się
obraz z kamery cofania będę miał więcej satysfakcji...jest zima a więc czas na robótki ręczne :)..
oto efekty pracy....Załącznik 46561Załącznik 46562Załącznik 46563

reszta w miarę postępu prac.Dziś najtrudniejsza część...interfejs podłączenia pod taśmę Connenta.Opracowana domowa
technologia produkcji płytek przy pomocy GIMpa..drukarki , żelazka itd.Załącznik 46566Załącznik 46567

---

fakt większa satysfakcja gdy się zrobi coś samemu
dlatego mam nadzieje ze Ci sie uda powodzenia :)

No kurcze, wielkie brawo. Czekam z niecierpliwością na efekty pracy. Widzę że jesteś z Leszna, to może jakiś spocik i sprawdzenie postępów prac? :)
