[diagnostyka] spomaganie prac przy diagnostyce auta z pomocą oscyloskopu samochodowe

Nie wykonałam wtedy poprawnie CSS, zwolniłam pedał gazu i poszłam sprawdzić, czy pompa została odłączona (Na jałowym długo potrafi pracować na odłączonej pompie paliwa). Zastanawia mnie dlaczego, po odłączeniu pompy, przy niższym ciśnieniu na listwie balans cylindrów jest lepszy niż przy podłączonej pompie.

Dx – myślałam, że może sonda dostaje wibracje od silnika i są jakieś zakłócenia, które to powodują, ale ciśnienie w kolektorze ssącym wg AD, też na jałowym nie było stabilne. Ok. dzięki – czekam na informacje od Was, jak jest w innej GT JTS.

Px:
Nie udało się wykonać synchronizacji dla cylindra, w którym było mierzone Px:
- zanim zdążyłam dobiec i rozpocząć rejestrację przerywało. Iskra pojawiała się w iskrowniku. Nie udało mi się zarejestrować nawet fragmentu. Sposób podłączenia oraz przedłużacz na zdjęciach.
- są zdjęcia, tak kable się krzyżowały, reszta proszę zobaczcie i skorygujcie błędy,
- zrobię 2 podejście,

Proszę o dalsze wskazówki.

GT JTS Px - 1 podejście:


Załącznik 78091
Załącznik 78092
Załącznik 78093
Załącznik 78094
Załącznik 78095
Załącznik 78096
Załącznik 78097
Załącznik 78099

chyba wszystkie

- poglądowy schemat połączeń, widać że kabel usb nie przenosi zakłóceń od masy.
- oscyloskop, notebook po prawej stronie, daleko od zakłóceń.
- sygnały, zakłócenia po lewej stronie od notebooka.
- żródła zakłoceń się nie krzyżują.

Tylko, gdzie trzymać oscyloskop?
Ale ok. zapamiętam już, co w takiej sytuacji należy robić.
Przemyślę sprawę lokalizacji kabla od oscyloskopu i tego wszystkiego.


1. Proszę o interpretację i uwagi do wykresów i samych testów?
2. Obcięło sygnał Px - dlaczego i jak to pokonać? Coś musiałam zrobić źle, ale nie wiem co?
3. Powtórzenie z iskrownikiem
-- myślałam, aby to zrobić tylko, dla cyl. 3 i 4. Może tak być, czy lepiej dla wszystkich?
-- co mam zmienić w przebiegu testu, ustawieniach oscyloskopu w 2 próbie?
4. Mam kłopot, aby oszacować czas wtrysku z tych impulsów inj. Możecie mi pokazać jak to zrobić?
5. Nie wiem, także jak z impulsów prostokątnych zapłonu oszacować SA, do CSS?

- GMP powstaje na 15, 45 impulsie CSK.
- brak SA jest spowodowany brakiem sygnału SYNCH z testowanego cylindra.
- katalizator sprawny.
- Px panel , trochę dziwne te wartości kątów ale to trzeba porównać z inną JTS.
1. - ?
2. - tak ma być z powodu dużej kompresji w JTS, do sprawdzenia na innym JTS.
3. - iskrownik musi być jako obciążenie dla cewki W.N, w tym przypadku nie może to być świeca zapłonowa.
4. - czas wtrysku mierzymy na impulsie z sygnału róznicowego.
5. - na jednym zrzucie podawałem metodę pomiaru SA.(patrz temat #211, nałożyć na wykres skalę 720 stopni i określić kąt SA).

czy tak ma wygladac norma dla wykresu Px ?

- wyciągnięcie bezpiecznika (F16 lub F21 tak było oznaczone na pokrywce komory bezpieczników) w JTS od pompy paliwa pozwala na pracę auta na około 50 sekund na biegu jałowym.

- oscyloskop umieszczono na grodzi silnika, notebook na torbie , na akumulatorze.
- podczas badania odmy, kable sygnałowe od czujnika Dx oraz wzmacniacza były podwieszone do izolacji termicznej maski, kable zasilające czujnik Dx szły bezpośrednio do akumulatora.

- z krótkiego kabla WN od modelu CF3 po jego rozebraniu, ściągnięciu kapturka gumowego można na ten gwint M4 zakręcić nasadkę od świecy.
- kabel z tą nasadką wchodzi bez problemu do cewki WN, z drugiej strony tego przewodu można wcisnąć iskrownik, po zdjęciu nasadki z końcówki iskrownika.
- nie sprawdziłem czy wejdą dwie sondy pomiarowe na tak krótki kabel W.N.
- wtryskiwacz od cylindra 4 po demontażu rury gumowej od przepustnicy rozłacza się bez problemu.
- można w ten sam sposób rozłączyć wtryskiwacz 3 i 2 cylindra.
- w tej technologii wtryskiwacz 1 cylindra nie jest osiągalny, chyba że ktoś posiada dłuuuuugą rękę.

- drugi oscyloskop od kolegi euroscana też uległ awarii, podejrzewam że to problem z moim notebookiem, ten problem wystąpił od momentu naprawy notebooka w serwisie.

Dziękuję za wskazówki. Nad wykresami to jeszcze pomyślę, popatrzę i doczytam sobie. Wtedy spróbuję. Dużo zamieściliście materiału.

W porządku bubu, zdarzają się takie rzeczy:
- miały być wyniki porównawcze i będą. Istotą testów jest jednak porównywanie pomiędzy egzemplarzami lub wymiana elementów, albo stosowanie jakiś zmian w jednym egzemplarzu, co robiliśmy w innym wątku;
- dziurawa rura dolotu jednak mnie prześladuje (czas pracy silnika na odłączonej pompie może zależeć od tego, i inne odczyty z oscyloskopu też?)

Z SA mam taki problem, że to są wartości opóźnienia – przyspieszenia względem GMP lub kąta bazowego, który wynosi x od GMP - jeśli założyć, że ECU stosuje korekty względem kąta bazowego. Tego nie wiem, zwłaszcza, że są dwa impulsy na jałowym. Potrzebuję zobaczyć impulsy sync na cylindrze badanym względem Px. Niby można to policzyć, ale wolę chyba zobaczyć. Czasami impuls zapłonu nie wypada na 15 zębie.
- dlatego będzie 2 podejście do Px z synchronizacją cylindra badanego w mojej GT (da to też pewien obraz odtwarzalności wyników, bo powtarzalność raczej jest);
- WN cewki też spróbuję pokazać.

Także w przyszłym tygodniu będę testować 2 inne JTSy dla porównania wyników:
- GT JTS i 156 JTS
- jeśli znajdę kabel od CKP w łączówce ECU, to wykonam wszystkie testy - poszukam. Niestety, jak się nie umie odczytać z tabelek, gdzie jest, to trzeba szukać.
- nie wiem, czy będzie możliwe w kolejnej GT JTS wykonanie testu OBD; najwyżej wykonam testy obydwu JTSów na postoju.
- Ta GT JTS ma jakieś usterki, na razie nie wiem jakie, ale opiszę je dokładnie, na tyle ile umiem.

Czasy wtrysku, zdjęte z kabli ECU poprzez kanał 6:

Załącznik 78288
Załącznik 78289
Załącznik 78290
Załącznik 78291

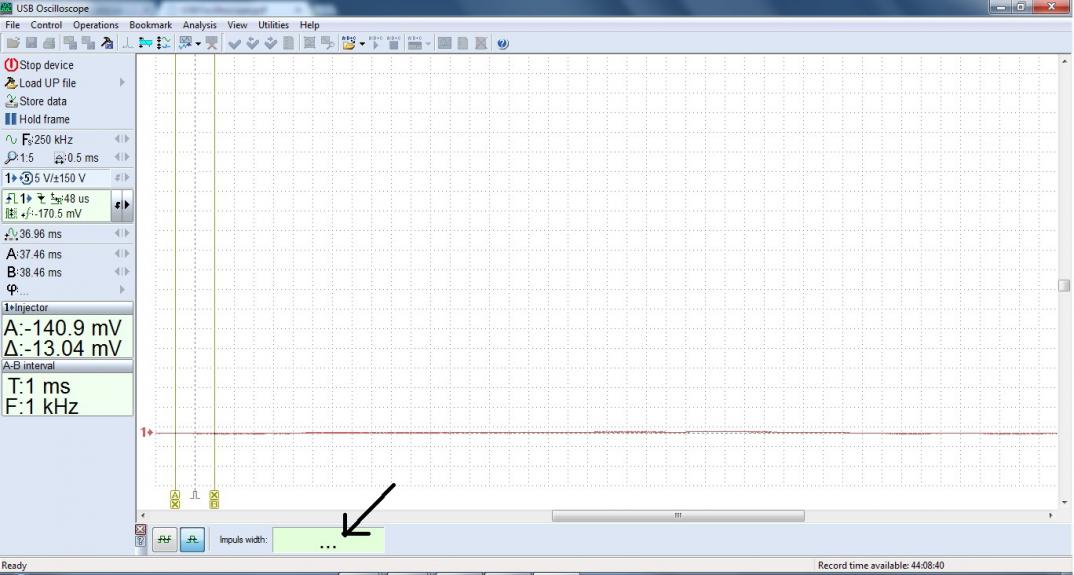

1. Inj time – przy wyborze domyślnych ustawień dla inj – pokazuje się na dole okienko, w którym wylicza czas wtrysku chyba. Myślałam, że to się zapisze, ale nie. Czy to działa tylko w trakcie zapisu? Czy można to okienko otworzyć? Czy jak coś będę chciała pokazać, to mam zrobić zrzut?

Załącznik 78292

2. Nie zrobiłam na razie „inj” pod kontrolą scanxl, ani na stałych rpm – wtedy, gdy rozjeżdża się shortFT1 i 2.
3. Czy warto pokazać na 2 kanałach „inj” dla każdego banku, biorąc tylko sygnał z tego jednego przewodu + sync dla 2 banków, pod kontrolą scanxl?
4. Nie widzę też na razie do końca tego wewn. EGR - może to trzeba w Dx patrzeć?

CKP najlepiej jednak poszukać w łączówce B, potrzebny do tego omomierz i dwie igły.... po odłączeniu akumulatora oraz łączówki B, na gniezdzie łączówki zostają połączenie do czujnika obrotów, czyli jakieś 900 Om na omomierzu..... ten czujnik jest ekranowany czyli połączenia musza być typu para , np pin54 i nad nim pin 40.

- impuls inj time w GT JTS na biegu jałowym oscyluje wokół wartości 1 msek.
- to widać także w logach oscyloskopu.
- SA , metoda jego pomiaru to stawianie kąta 720 stopni i obliczanie SA względem punktu GMP a początkiem impulsu sterującego cewkę WN.
- druga metoda szybsza, mniej dokładna to postawienie znacznika GMP na 15 lub 45 sygnale CKP, potem policzenie ilości zębów CKP do początku impulsu sterującego.
- tak jak na poniższym zrzucie, impulsów jest 2 + połowa, każdy ząbek to 360 st / 60 zębów, czyli SA == + 15 stopni.
- dokłądny pomiar daje 15, 15 st.

1. predefiniowane parametry korzystają z plików UP, mozna z nich także korzystać w trybie off, czyli bez podłaczonego oscyloskopu.
- nalezy wgrac plik jaki mamy zamiar obserwować.
- zaladować plik Up, np Injector.
- uruchomić, pominąć komunikat o problemie, można podczas oglądania korzystać z klawisza Hold Frame.
- przykład pracy na zrzucie poniżej, trudno jest na wykresie bardzo zakłóconym ustawić parametry synchronizacji.
2. -
3. - można zrobić aby zobaczyc jaka jest tego wartość diagnostyczna.
4. - też nie bardzo wiem jak się ma obrazować występowanie EGR

Przewody skręcone CKP – łączówka mała, nie wiem, które piny – cienkie skręcone przewody biały i czerwony, leżą głębiej niż ta druga para cienkich. W mojej GT – wtryskiwacze – CKP jest z ECU brane.

Wydaje mi się na podstawie, tego, jak program liczy inj time – że sygnał z ECU na złącze diagnostyczne jest z „sumatora” jakiegoś. Przynajmniej dla jałowego, potem to nie jest już tak łatwo zaobserwować.

Problemy:
Był problem z iskrownikiem i uzyskaniem sync z cewki
- mimo, że zdjęłam oscyloskop z silnika, nadal program się wyłączał, zredukowałam liczbę połączeń – jest jeden zapis, gdzie chwilę pociągnął, zarejestrowałam – plik cyl4_iskra
- ostatecznie okazało się przypadkowo, że jak iskrownik nie jest podłączony do masy – wtedy program działa i można robić zapisy dowolne
--- jednak iskra wtedy nie przechodziła przez iskrownik,
--- impulsy sync są nieco inne,
--- mam nadzieję, że uda się z tego skorzystać.

Dwa samochody – opis, objawy w wątku założonym przez bubu – na podforum GT: http://www.forum.alfaholicy.org/gt/8...ml#post1032152

CASE2: GT JTS selespeed, 2004
--- Px bez cylindra 1 – mechanik nie dał rady odłączyć wtr.1 w tym egzemplarzu,
--- reszta ile się udało,
--- ocena ustawienia rozrządu przez mechanika na dniach, pojadę i zrobię dokumentację,
--- logi – licho, brakło mi czasu, jednego nie zapisałam, jak się uda zrobię porządnie,
--- pliki są oryginalne, bez opisów

CASE3: GT JTS, 2004 – moja
--- Px z sync dla cylindra badanego dla cyl 3 i 4. Pozostałe w innym czasie, dzisiaj go brakło.
--- wtryskiwacze, może się nie przyda, ale chciałam zobaczyć,
----- 2 pliki były za duże, musiałam podzielić, wrzuciłam zrzut z opisami plików,

156 JTS – w poniedziałek.

Załącznik 78602
Załącznik 78603
Załącznik 78604
Załącznik 78605
Załącznik 78606
Załącznik 78607
Załącznik 78608
Załącznik 78609
Załącznik 78610
Załącznik 78611
Załącznik 78612
Załącznik 78613
Załącznik 78614
Załącznik 78615
Załącznik 78616
Załącznik 78617
Załącznik 78618
