Wyświetlacz Navi - kamera cofania itp.

Cytat:

---

Napisał p_r_z_e_m_k_o

No kurcze, wielkie brawo. Czekam z niecierpliwością na efekty pracy. Widzę że jesteś z Leszna, to może jakiś spocik i sprawdzenie postępów prac? :)

---

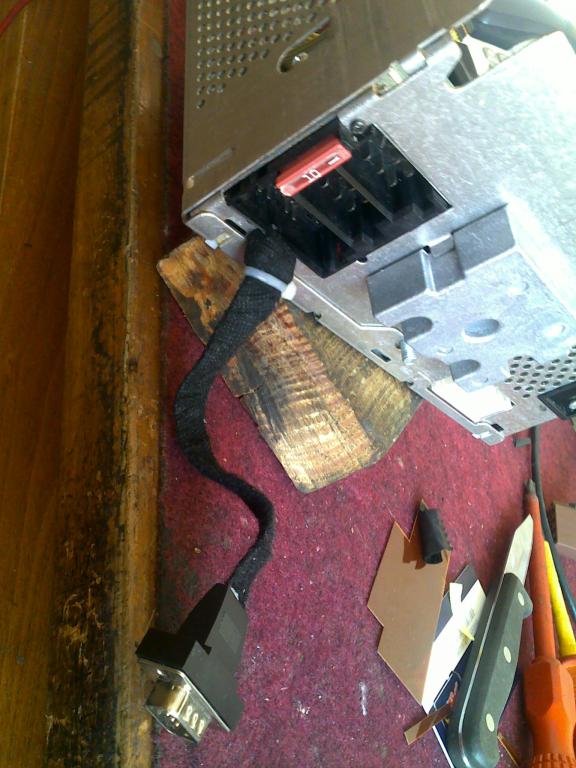

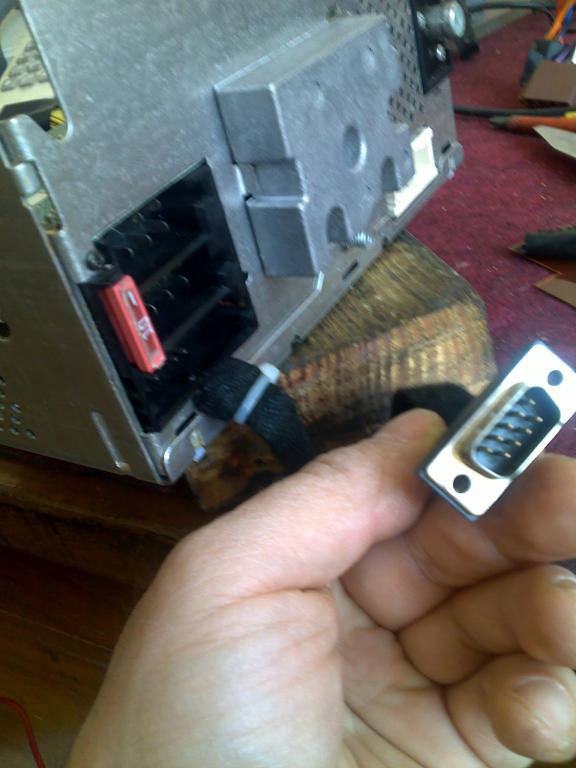

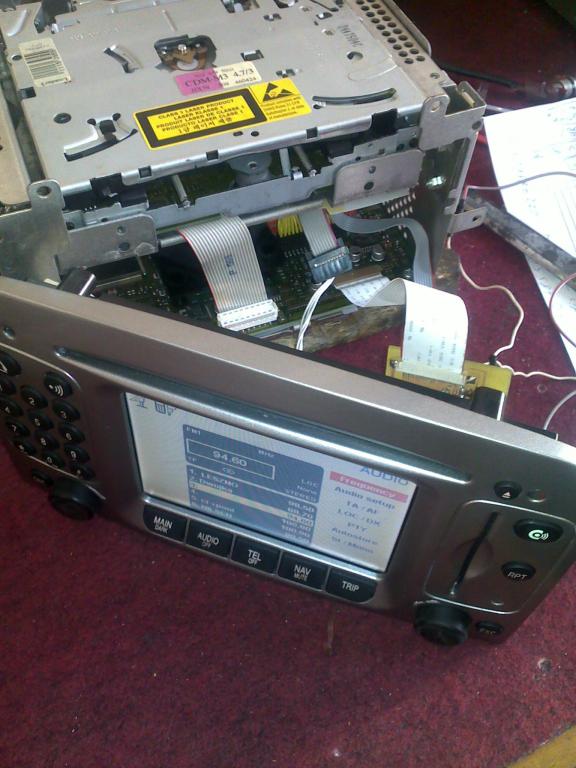

Spocik jak najbardziej wskazany ..ale daj mi najpierw czas na dokończenie .Dziś chcę podpiąć zewnętrzne dvd po wyjściu rgb...zobaczymy czy da się zaoszczędzić kasę na konwerter.Jeśli pójdzie z wyjścia scart to wystarczy kupić jakiś złom na allegro za 50 pln który ma wejście composite / dla kamery / możliwość podpięcia np. usb z mp3 itd.Jak na razie to udało się skręcić connecta z dorobioną z tyłu wtyką na eksperymenty :) .Oto kilka zdjęć jak wyszło Załącznik 46910Załącznik 46911Załącznik 46912Załącznik 46913Załącznik 46914Załącznik 46915

Szacun:) Ja również czekam z niecierpliwością na efekt końcowy. Chętnie u siebie też bym coś takiego wykombinował

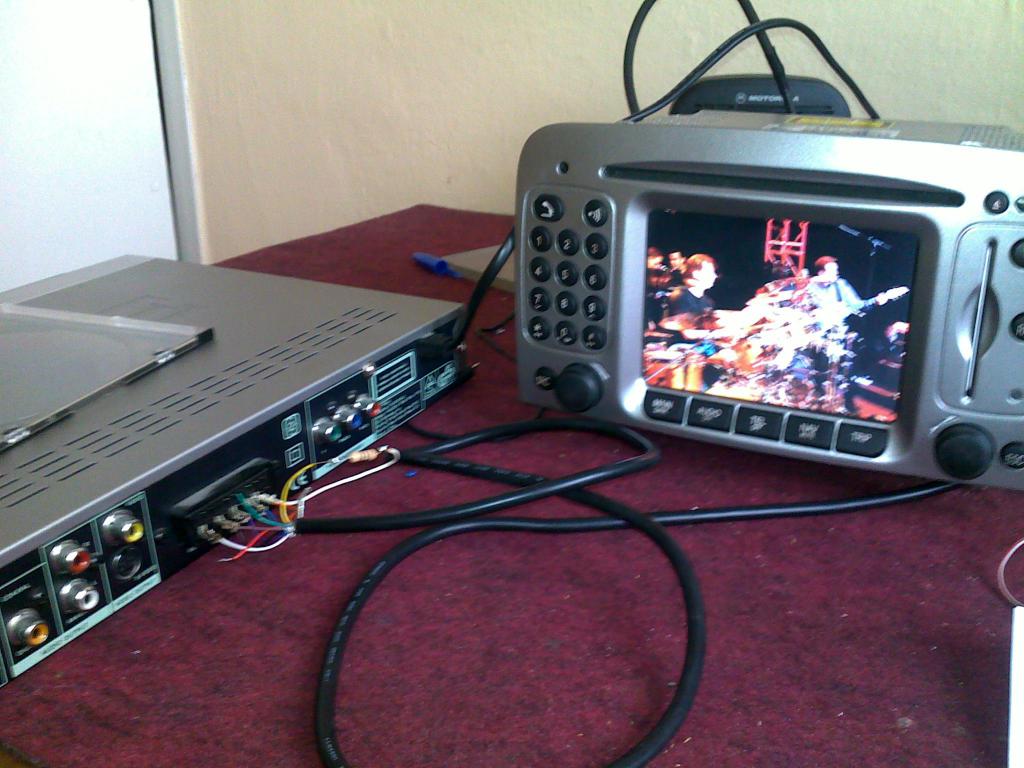

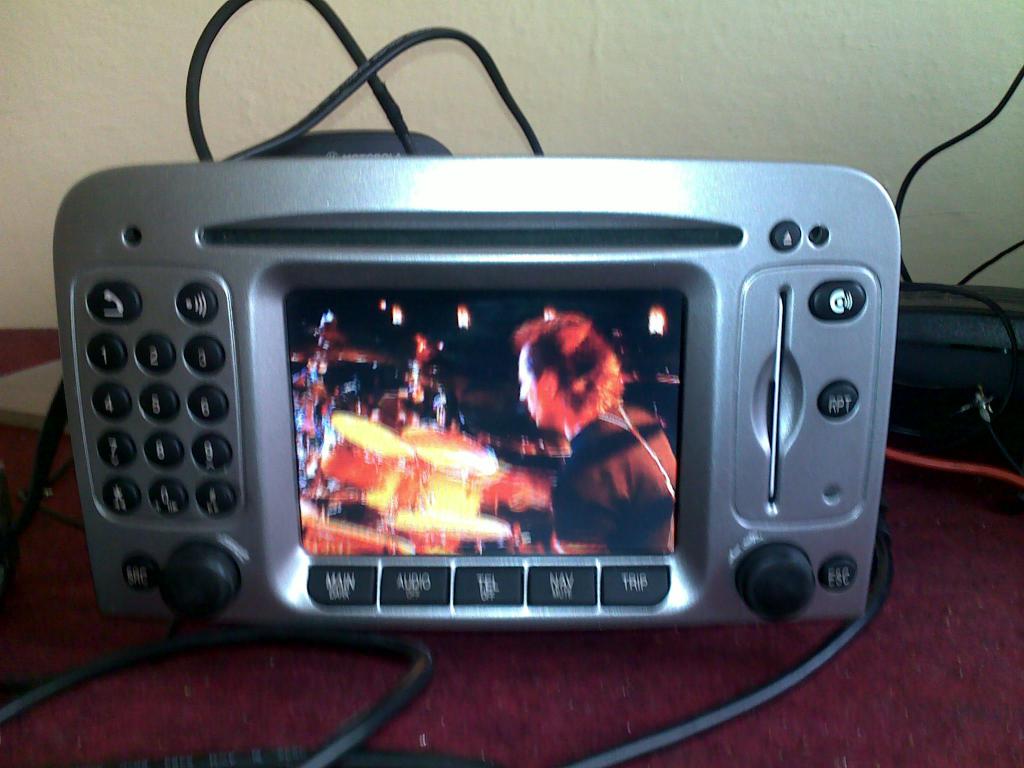

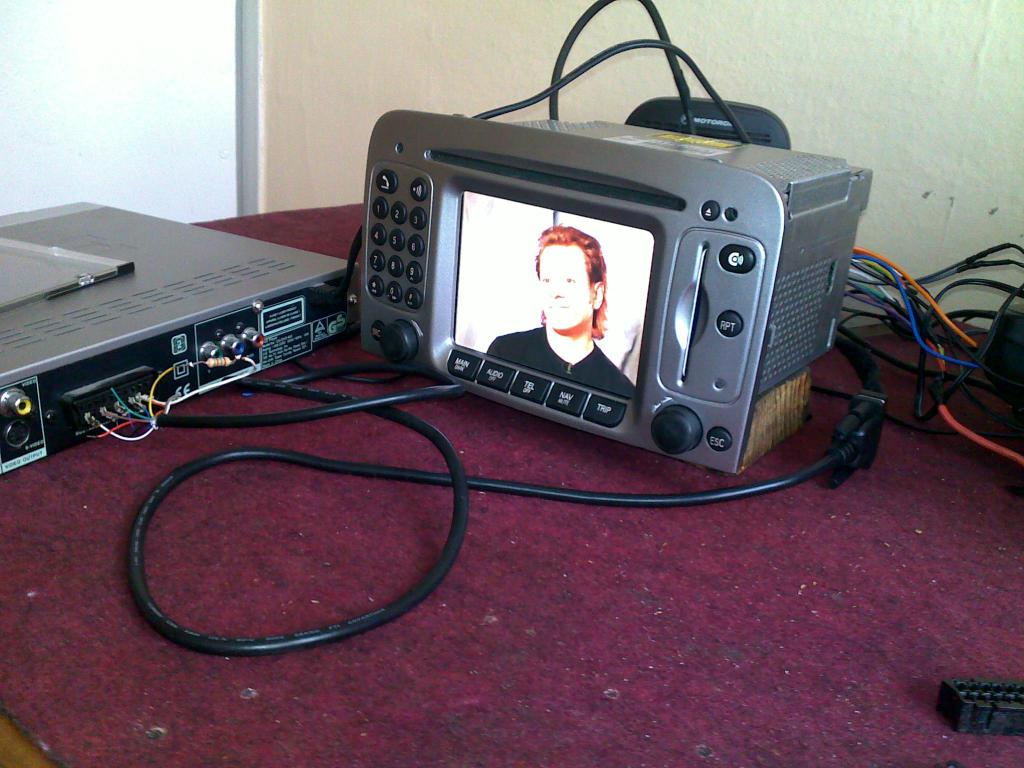

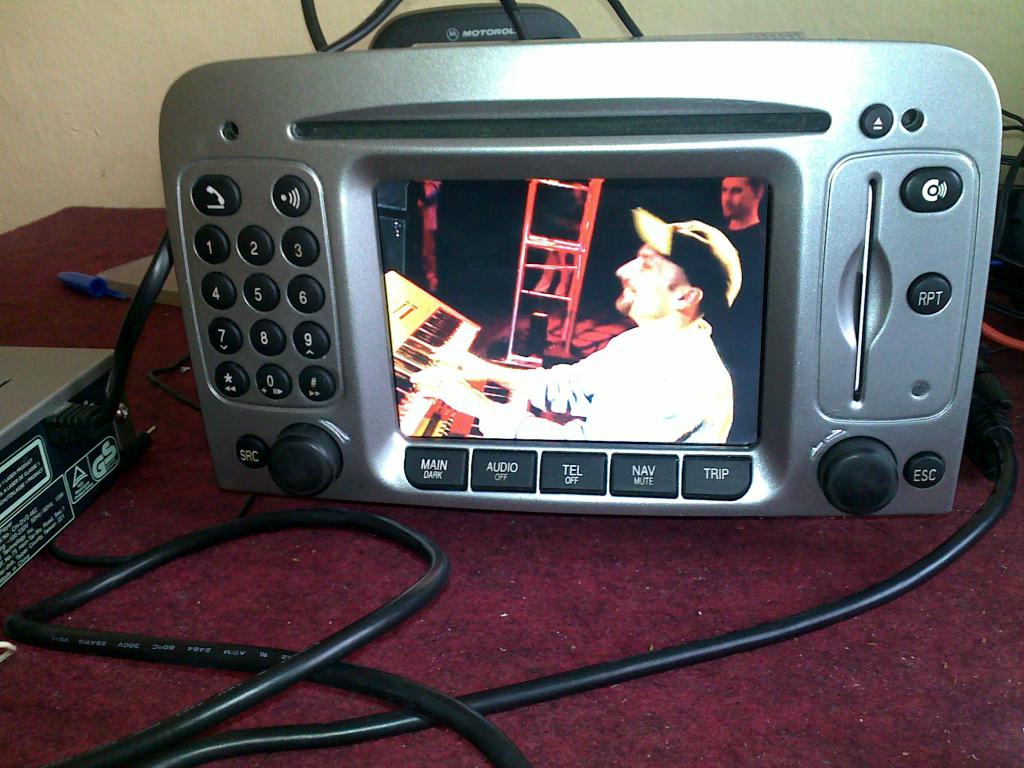

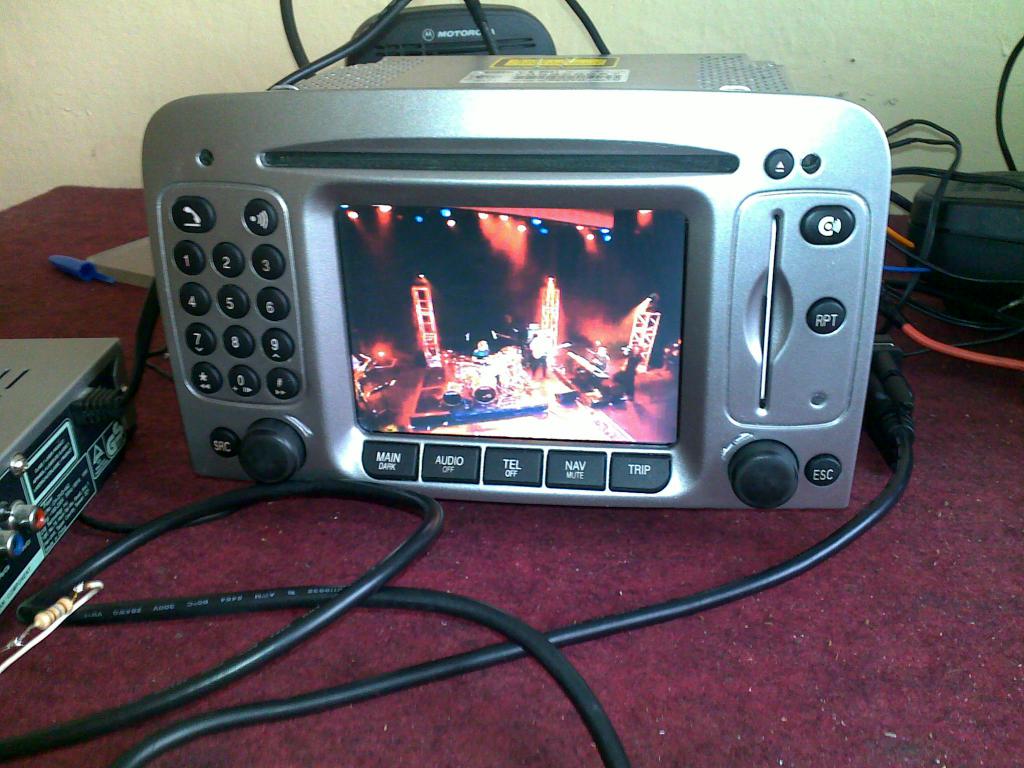

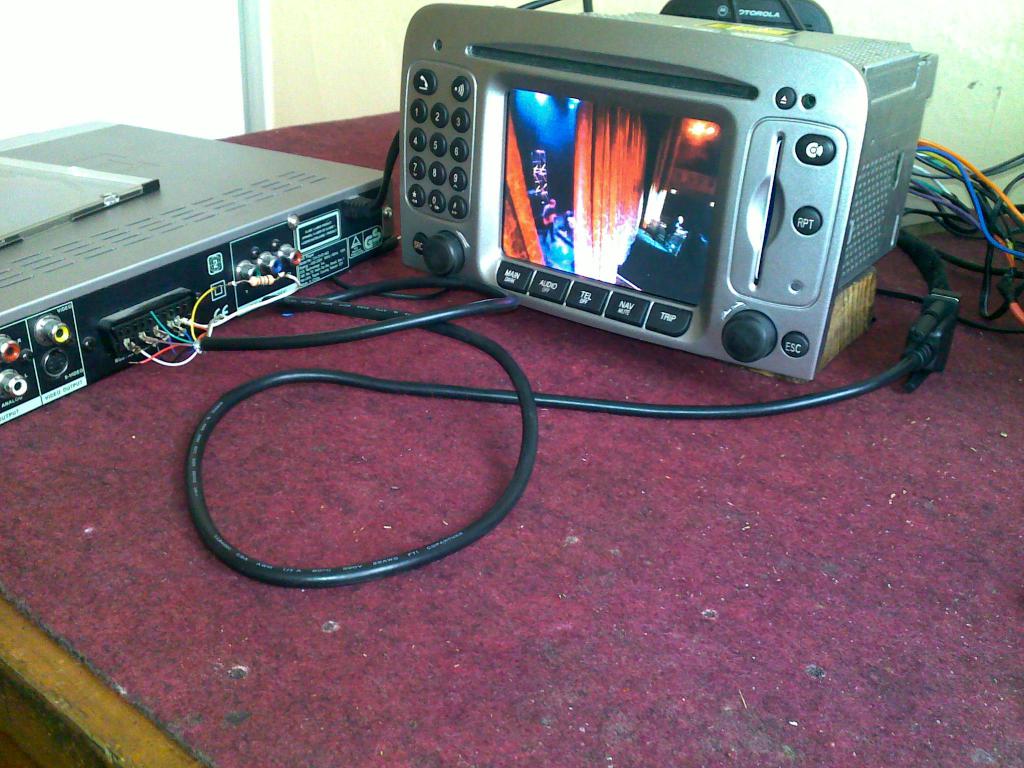

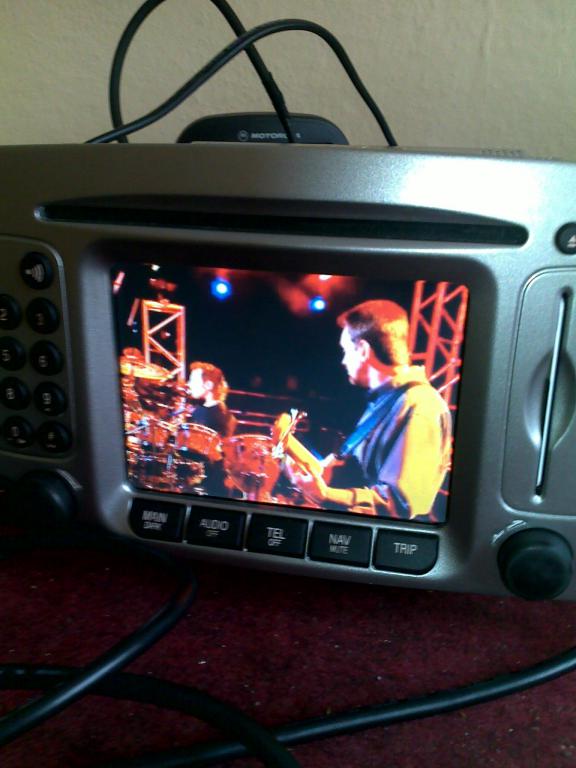

dziś podłączyłem jakieś stare dvd .. oto efekty :)

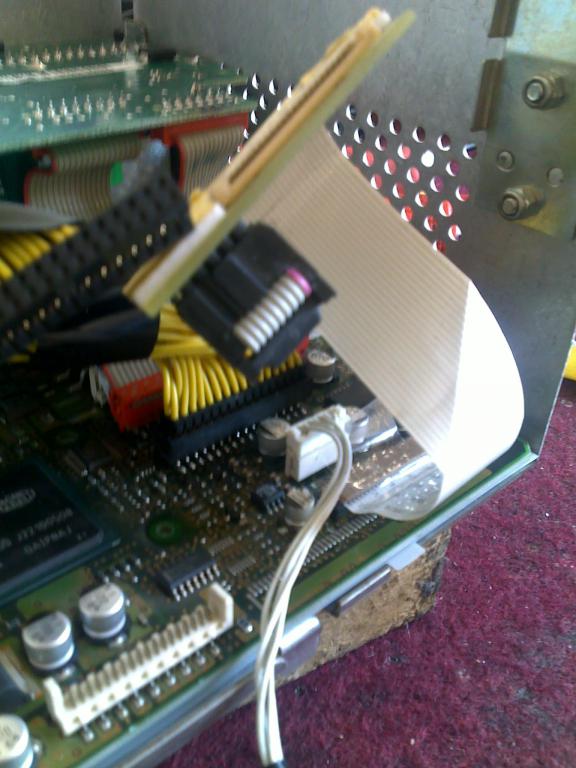

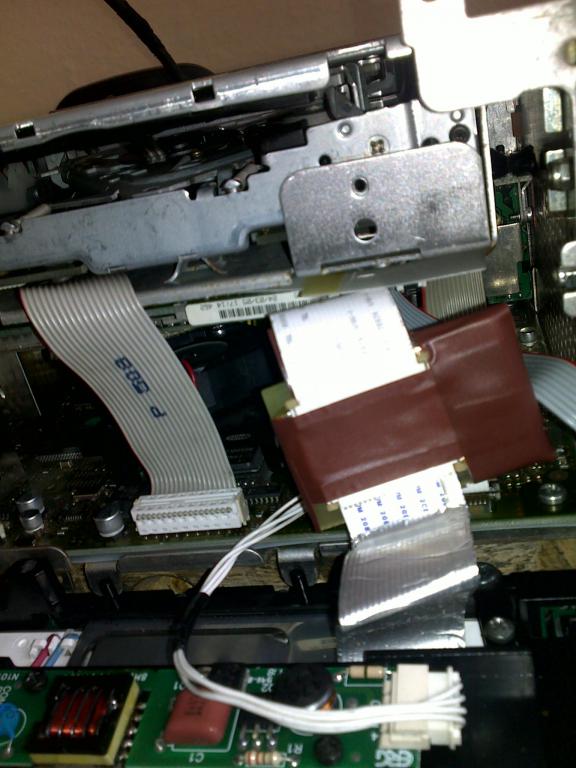

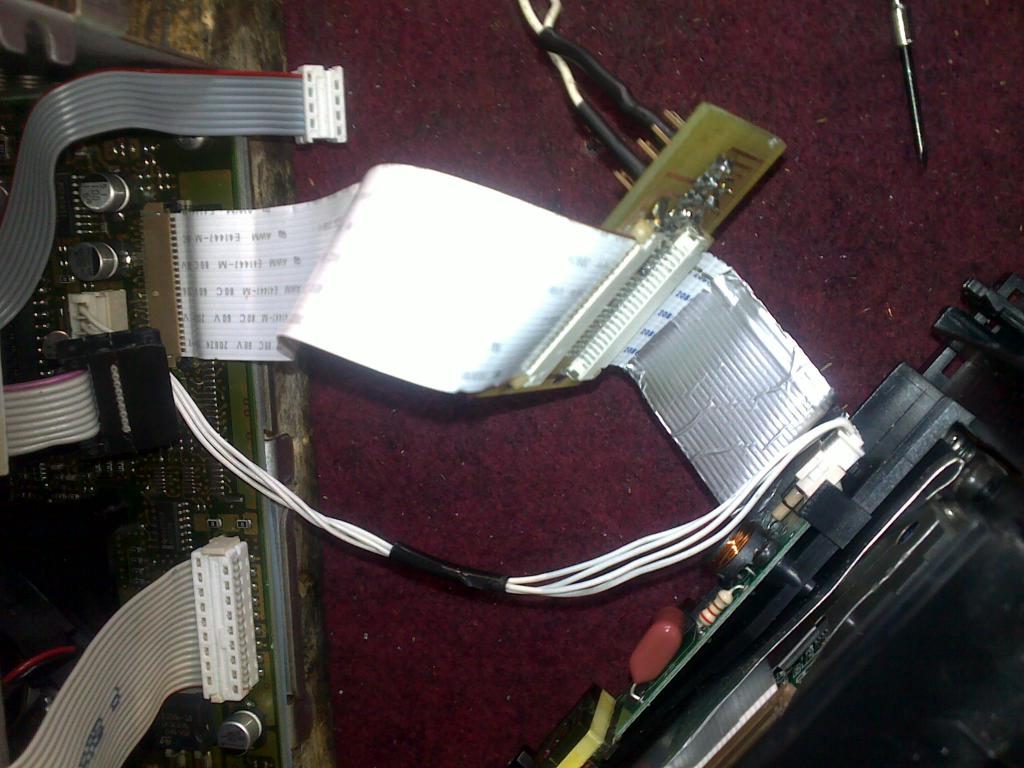

Załącznik 46997Załącznik 46998Załącznik 46999Załącznik 47000Załącznik 47001Załącznik 47002Załącznik 47003 podłączenie płytki wpiętej w taśmę ekranu daje nam możliwość podpięcia sygnału RGB i jego synchronizacji,oraz istnieje możliwość podając masę na odpowiedni styk zamiany systemu z PAL na NTSC , odwrócenia obrazu / pomocne w przypadku kamery cofania / oraz przełączanie wejścia..czyli czy obraz z nawigacji czy z wejścia rgb.Teraz jest pytanie czy ma sens budowanie czy kupienie / od 280-350 pln / jakiegoś konwertera jak można za tanie pieniądze kupić cokolwiek co ma wyjście rgb / scart / i podłączyć do naszej nawigacji.Zainteresowanych płytką proszę pisać na priva..jak uzbiera się Was kilka osób i ustalimy jakąś cenę to poproszę kolegę co ma zakład rtv może ruszy z małą produkcją.
Zostaje jeszcze kwestia sygnału audio..muszę to przemyśleć gdyż podpięcie się pod zmieniarkę i zwarcie DATA nie daje efektu..nie przełącza na zmieniarę.Myślałem że poprzez can jest opcja uruchomienia ..ale wyczytałem że zwarcie daty nie powoduje widocznej zmieniarki w systemie.Pozostaje jak w linku w jednym z pierwszych postów podłączyć oryginalną zmieniarę i podzielić sygnał ..dorobić aux.

Jesteś wielki!!! Jak pod to pójdzie kamera cofania działająca w nocy to ja się piszę!!!

+1 chętny

+1

Ja też jestem chętny do partycypowania w kosztach wynalazku i potem dzieła końcowego :)

Widzę że temat ruszył mocno do przodu ekstra!!!

i ja sie pisze :) bedziesz bogaty! :D

Cytat:

---

Napisał ksiazelasic

i ja sie pisze :) bedziesz bogaty! :D

---

..akurat na kolegach z forum nie chciałbym się wzbogacić..:).
Tak myślałem co dalej z tym fantem...jest możliwość podpięcia rgb..aby wszystko miało ręce i nogi należałoby zrobić również jakieś sterowanie w momencie załączenia wstecznego , no i do czego byśmy chcieli wykorzystać ten ekranik.
Po pewnych przemyśleniach odpadła wersja tunera telewizji mpg4 ...przerost formy nad treścią , choć tunery zaczynają się od ok. 120pln + wejście usb , muzyka ,zdjęcia , filmy.np.
http://allegro.pl/tuner-dvb-t-wiwa-h...096215384.html
Brak jednak tego wejścia composite...a uparłem się na kamerę cofania.
Wymyśliłem że lepszym rozwiązaniem oprócz oczywiście usb / mp3,zdjęcia,filmy/ będzie odtwarzacz DVD...który miałby jeszcze wejście composite.A to to już tylko nagrywarka...np. taka:
http://allegro.pl/odtwarzacz-dvd-ams...076128574.html
Założeniem jest również cena..100pln z przesyłką można stracić. Nagrywarkę należy pokroić np. tak aby sterowanie po prawej z wyświetlaczem weszło w schowek pod popielniczką lub do schowka pasażera a napęd dvd nad lub pod :).Nie wiem jakiej wielkości są płytki i jakie napięcia z zasilacza co z tego pójdzie zrobić.Jeśli macie jakieś sugestie to proszę ...
Ma to być sterowane z palucha , musi mieć wejście composite i usb ,może być czytnik dvd...itd.
Chyba nie ma sensu bawić się w trawienie płytek..podstawowy ukł. dekodera np.tda8362 kosztuje ok. 40 pln..jeszcze parę innych pierdołków a zrobi się już nie ciekawie.Jeśli ktoś widział w necie urządzenie które by nam przypasowało proszę o linka.A może istnieje możliwość podpięcia kamerki usb do takiego sprzętu jak w pierwszym linku ?

mi tam zalezaloby tylko i wylacznie na kamerze parkowania (czyli bez zadnego audio). jezeli nie daloby sie automatycznie po wbiciu wstecznego, to jakis przelacznik dyskretny gdzies zamotnowac, tylko nie wiem jak to bedzie wygladac i jak z uzytecznoscia

Cytat:

---

Napisał ksiazelasic

mi tam zalezaloby tylko i wylacznie na kamerze parkowania (czyli bez zadnego audio). jezeli nie daloby sie automatycznie po wbiciu wstecznego, to jakis przelacznik dyskretny gdzies zamotnowac, tylko nie wiem jak to bedzie wygladac i jak z uzytecznoscia

---

również myślę nad zminimalizowaną wersją ....po włączeniu wstecznego.
