U mnie to tak wygląda pod deską i tak wygląda przekaźnik(a właściwie nóżki) które odpowiadają wtykom w gnieździe.
Printable View
U mnie to tak wygląda pod deską i tak wygląda przekaźnik(a właściwie nóżki) które odpowiadają wtykom w gnieździe.
Dokładnie taki jest układ nóżek jak u mnie.
No to teraz czas szukać przekaźnika :)
Ciekawe czemu u mnie tego nie ma? :(
Orientujecie się czy jest szansa na dołożenie tego przekaźnika beż wymiany wiązki?
Podobno da się dolutować bez potrzeby wymiany wiązki, ale co i jak podłączyć to już byś musiał zajrzeć do schematów. Na allegro widziałem przekaźnik z gniazdem i częścią kabli za 19 zł, w wyszukiwarce wpisz tylko numer przekaźnika i znajdziesz.Cytat:
Napisał stopczyk26
Dobra, przekaźnik już namierzyłem.:D Teraz tylko kwestia podłączenia jego. Czy mógłby któryś z kolegów sprawdzić gdzie trzeba się wpiąć z tym przekaźnikiem gdzieś na schematach? Przyznam,że nie bardzo umiem je czytać i nie posiadam też takowych do AR156.Cytat:
Napisał tomek921
No ja też schematów czytać za bardzo nie umiem, więc Ci nie pomogę :/
No i niestety moja radość była przedwczesna, gniazdo wolne jest od czasowego włącznika spryskiwaczy reflektorów, więc kicha pozostaje rzeźba.
Czyli to samo co u mnie :( Ja ten temat na razie zawiesiłem bo nie mam pojęcia jak się zabrać za dołożenie tego przekaźnika.Cytat:
Napisał tomek921
No ja już mam doprowadzony prąd do tylnych elektrycznych szyb, ale jak to jest zrobione nie wiem, wszystko dzięki FLAR-ITAL. Teraz tylko czekam aż przyjdą mi maty wygłuszające, i szukam prawego siłownika bo w tym co mam uszkodziłem ślizg przez nieuwagę :/ A może wie ktoś czy się da ten żółty ślizg zmienić?
A czy mógłbyś się spróbować dowiedzieć w jaki sposób oni doprowadzili tam prąd? Byłbym bardzo wdzięczny.Cytat:
Napisał tomek921
Dziury po korbkach zaślepiłem plakietkami samoprzylepnymi typu "Nie Palę" przekreślony papieros w czerwonej obwódce. Zdjęcie zapodam jutro.
Ja długo jeździłem z dziurami. Od jakiegoś czasu jeżdżę już z wymienionymi boczkami od wersji 4el.Cytat:
Napisał ArturR_1975
a ja na dziury mam już patent, i może jutro uda się go zrealizować ;)
Witam. Odgrzeję troszkę temat. Po zimie przyszedł czas aby uporać się w końcu z tematem dołożenia tylnych elektrycznych szyb. Przypomnę, że wszystko pięknie szło do momentu kiedy to okazało się, że nie posiadam w schowku przekaźnika od tylnych elektrycznych szyb. Niedawno więc zakupiłem takowy przekaźnik wraz z jego podstawą i kawałkiem wiązki. Jednak teraz nie bardzo wiem gdzie się nim wpiąć do instalacji samochodu aby to wszystko zaczęło działać. Nie bardzo potrafię czytać schematy i elearn staje się dla mnie mało przydatny. Dlatego też chciałbym prosić o pomoc kogoś kto się w tym łapie i mógłby sprawdzić gdzie powinno być to wpięte.

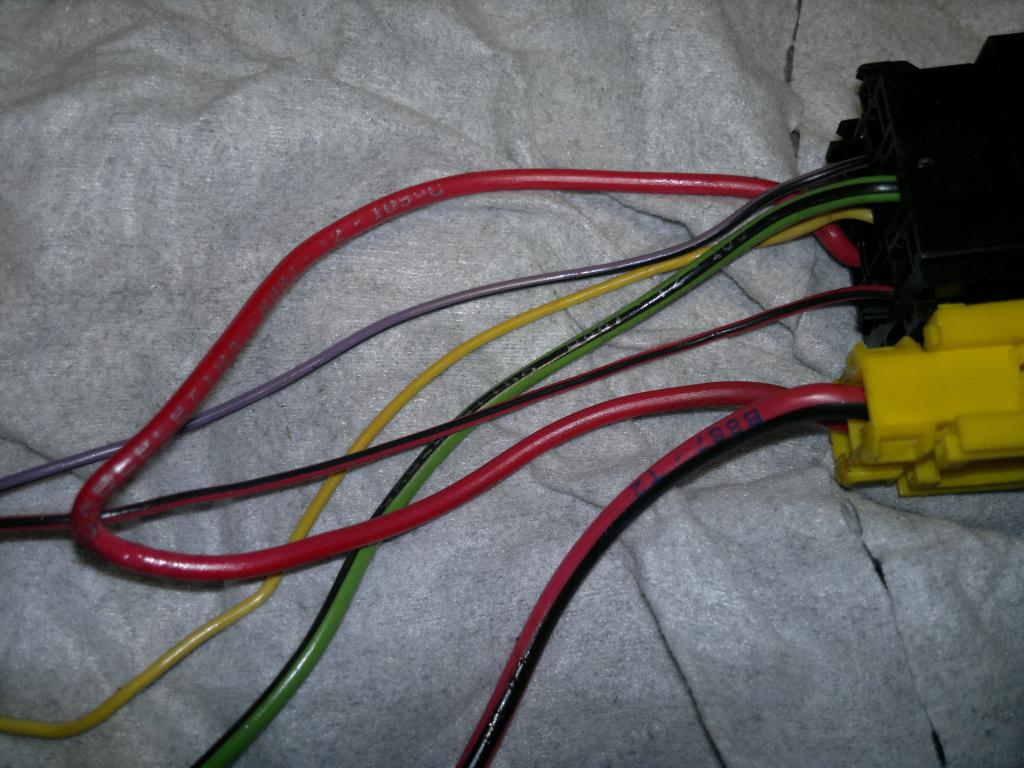

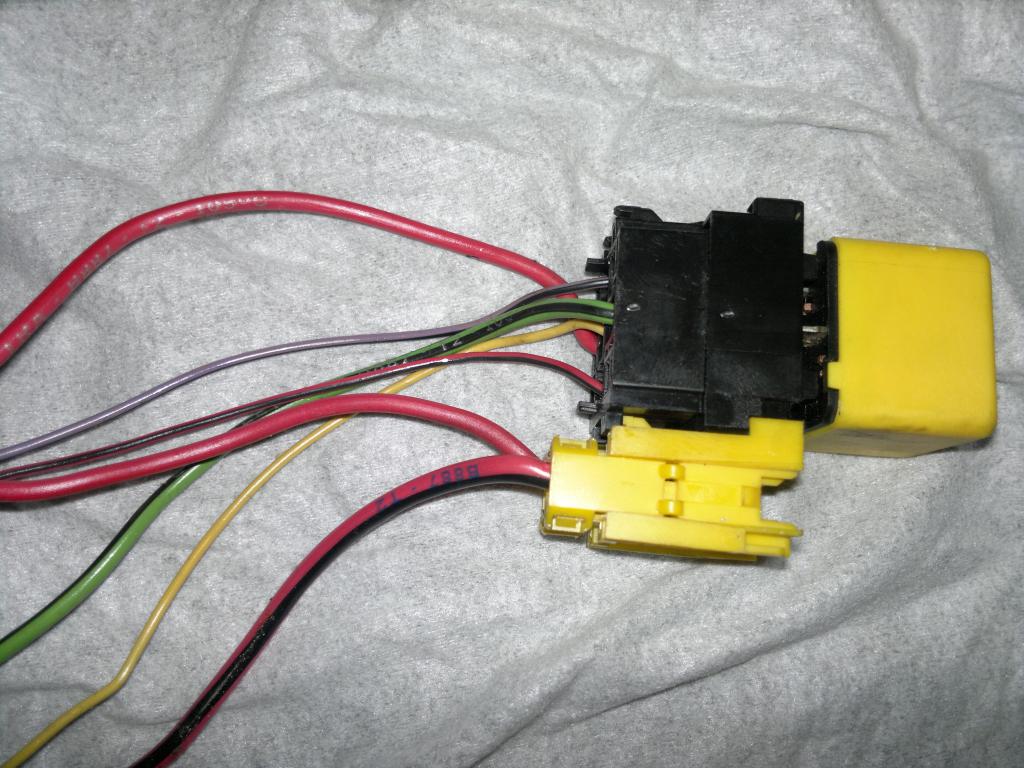

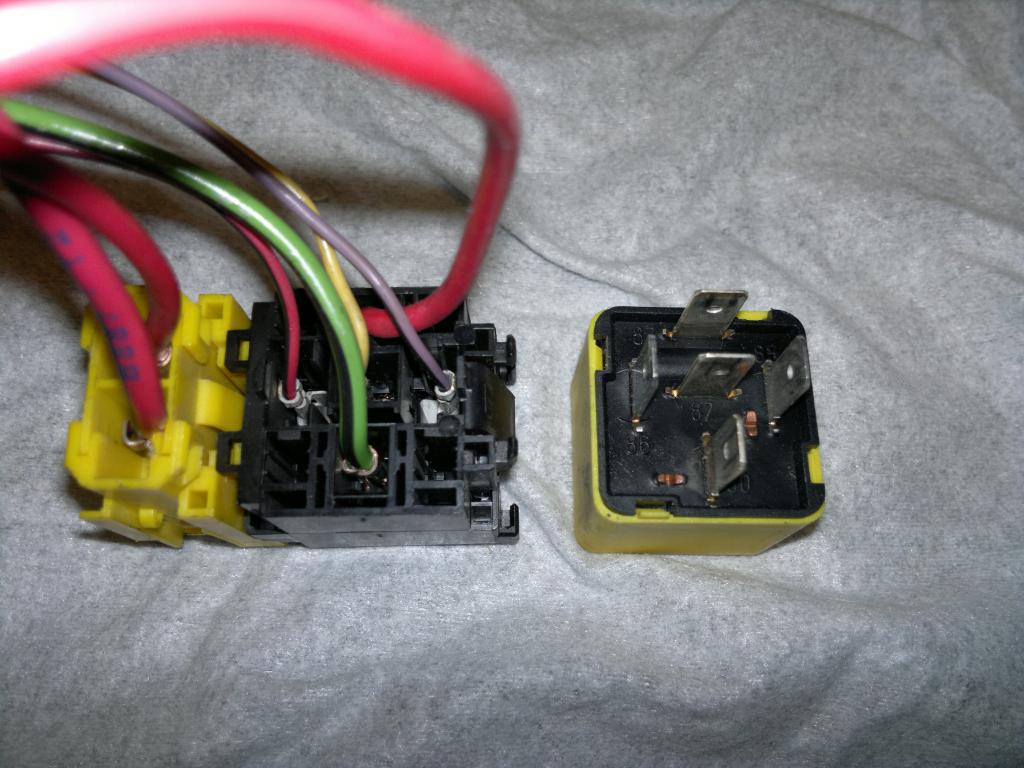

Poniżej zdjęcia przekaźnika, podstawy z bezpiecznikiem i wiązką.
Załącznik 96692Załącznik 96693Załącznik 96694Załącznik 96695Załącznik 96696
Opis jaki kolor kabla odpowiada nóżce przekaźnika
-87 (ten wyżej)-czerwony, który idzie do bezpiecznika
-87 (ten niżej)-żółty
-86 - czerwono-czarny
-85 - fioletowo-czarny
-30 - zielono-czarny
Za wszystkie porady z góry dziękuję.
powiedz mi jeszcze, czy chcesz, żeby to łatwo było podłączyć, czy chcesz, żeby połączenia były identyczne jak w fabrycznej instalacji??
- - - Updated - - -
jeśli łatwo, to:
- zółty usuń całkowicie
- cienki czerwono-czarny połącz pod stacyjkę. jest tam kostka 4-pinowa, podłącz się pod niebiesko-biały
- zielono-czarnym podłącz pod akumulator.
- filoetowo-czarny do masy
- wstaw bezpiecznik 30A
- czerwono-czarny z wyjścia podstawki bezpiecznika wyprowadź do kostki wiązki el.czyb. Mususz go przedłużyć do kostki, którą miałeś w kupionej wiązce. Na pinie nr 17 i 45 będą 2 przewody koloru pomarańczowego i pod nie to podłącz.
- - - Updated - - -
chociaż chyba tej kostki w wiązce nie miałeś, jest to kostka 50-pinowa pod skrzynką bezpieczników, wygląda tak:
- - - Updated - - -
....
W zakupionej wiązce nie miałem właśnie żadnych kostek, od tej podstawy z bezpiecznikiem odchodziły tylko przewody o długości ok 30cm. Czy kostka, o której piszesz jest przykręcona do całej skrzynki bezpieczników i do niej mam wpiąć ten czerwono-czarny?
Co do tego żeby było jak w fabrycznej instalacji to pewnie nie będzie łatwo bo oprócz tego przekaźnika z kablami nie mam więcej elementów instalacji, a podejrzewam że byłoby to potrzebne. No chyba że się mylę :D.
Dzięki za tak szybką odpowiedź.
ta kostka będzie do ramy przytwierdzona. Zrób fotki tej kostki.
a jak wiązki w drzwiach??
Wiązki w drzwiach są ok, były wymieniane, w przednim słupku od strony kierowcy i środkowych było więcej pinów niż w kostce drzwi.Cytat:
Napisał emo94

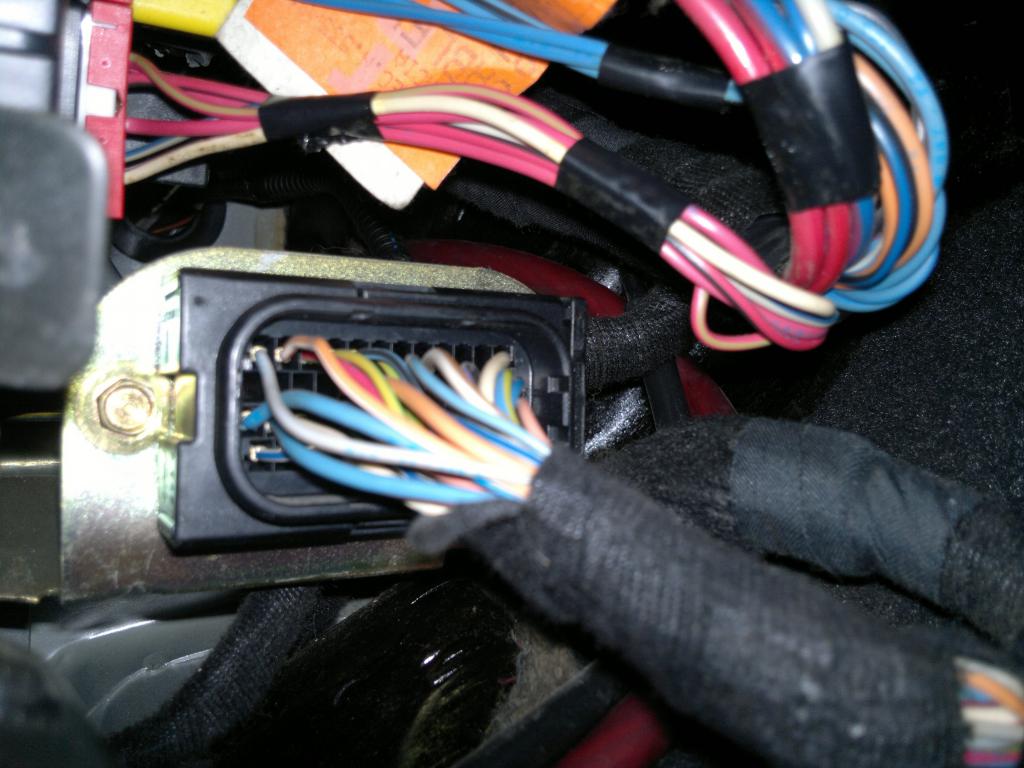

Poniżej zdjęcie tej kostki, o której pisałeś (zdjęcie troszkę kiepskie bo robione telefonem a i miejsce do najlepszych nie należy). Jest ona zaraz za dźwignią do otwierania przedniej maski i przykręcona do jakiegoś metalowego uchwytu
Załącznik 96762
no to licząc od szarego w prawym górnym rogu, lecąc w prawo masz pin 1, 2 .... drugi rządek 13, 14.... itd.
spr czy na pinach 17 i 45 masz przewody. Wtedy odetnij je od kostki, połącz razem i dołącz do przekaźnika jak pisałem wcześniej
- - - Updated - - -
a zanim podłączysz przekaźnik, to bez żadnego odcinania, podaj 12V na te piny - bez rozczepiania kostki. Wtedy szyby tylne powinny działać
Czy kostkę tą mogę normalnie wypiąć i nic się nie stanie?
Od jutra mnie nie ma bo wyjeżdżam na szkolenie, ale po powrocie zabiorę się za to i na pewno napiszę o efektach. Jeszcze raz dzięki za pomoc.
lepiej najpierw odepnik aku, jak masz zamiar tą kostkę rozpinać.
Czy to chodzi o tą kostkę i przewód co jest zaznaczony na zdjęciu?Cytat:
Napisał emo94
Załącznik 98551
Po podaniu napięcia bezpośrednio do tej dużej kostki na piny 17 i 45 tylne szyby się zamknęły :D. Czy 12V do przekaźnika musi być podane bezpośrednio z aku czy można z innego miejsca podać np. jak do modułu kierunkowskazów?Cytat:
Napisał emo94
TAK, o tenCytat:
Napisał stopczyk26
Można z kostki 3-pinowej przy stacyjce-kolor brązowy
Ja dolozylem cala instalacje tyl i cala kierowcy na 4 szyby tylko tyl nie dziala wiec pytanie co jest nie tak , mam doprowadzic dwa +12V do tych pomaranczowych pinow 17 - 45 w 50 pinowa kostke ? Dzieki za pomoc bo mam otwarte szyby i nie wiem jak je zamknac
cisza jak po smierci organisty , a szyby jak nie działały tak nie działają :/
Witam, też dokładałem szyby i po złożeniu wszystkiego, patrze że szyby nie działają oraz nie ma podświetlenia tych przycisków, bylem pewny że coś nie działa, na szczęście u mnie winowajcą okazał się przycisk odpowiedzialny za wyłączenie tylnych szyb.
Zaolzylem sala instalacje z alfy ktora miala el szyby tylnej a u mnie wraz nie dzialaja co jest dalej nie tak
Dodano po 6 minutes:
Wymienilem cala instalacje auta loncznie z wiazkami drzwi tyl i lewe przod z jednego auta wszustki kable a szyby ani drgna
juz szybki tyl dzialaja :) po dolozeniu przekaznika ,dzieki wszystkim za podpowiedzi
