Bardzo dobra wiadomość to teraz zostanie zakupić Avantree cara w celu używania go jako zestawu głośnomówiącego i wpiąć się w tego AUXa :)bo w audiostradzie nie ma sensu gdyż żeby działał aux trzeba wyjąc kartę pamięci.
Masz rację na schemacie jest widoczny układ SAA, nie zauważyłem żadnych połączeń w zdjęciach realizacji a opis był bardzo dziwny. Wynika z niego że gość chciał jakoś podłączyć sygnał z SAA - dekoder RDS który wysyła impulsy o częstotliwości 40 Hz.Cytat:
Napisał marek230482
Zauważ że jest kabel na 18 pinie złącza windy kaseciaka który idzie w okolice układu CAP3001, podejrzewam że właśnie tam jest wyjście z drugiego pinu SAA. Na zdjęciu jest nawet opis (polski zapis fonetyczny : signał dla optodacznika ) więc stąd podejrzewam że chodzi właśnie o ten element. Nie pominąłem tego połączenia w swojej próbie, ale niestety emulator nie działał. Jeśli widzisz to inaczej to chętnie przetestuje Twoje rozwiązanie i wrzucę efekty na forum.
Nie, wszystko działa jak ruski napisał i narysował tylko nie tak łatwo to zakumać bo to trochę nieczytelne. Dlatego pewnie Ci nie działało. Wieczorem wrzucę fotki co i jak, chyba że będziesz szybszy :D
Musisz mieć rezystory 2 i 5k połączone z dowolnym tranzystorem jak na tym ruskim schemacie odręcznym. Tam też są opisane piny na płycie. Do tego robisz mostek pina 18 z szyny kaseciaka z zegarem RDS (drugi pin). Ale ze tam strasznie ciasno to lutujesz się koło CAP3001. Widać na foto gdzie. A dla pewności możesz strzelić miernikiem. Oba sąsiednie punkty na ścieżce są z pinu 2 SAA.
Wszystko pięknie działa. Wciskasz na ICSie CC i bezszelestnie włącza się cassette gotowe do odtwarzania aux.
- - - Updated - - -
P.S. Pewnie w identyczny sposób można obejść zmieniarkę CD ale w obecnej sytuacji to już bez znaczenia :D mając taki aux to CD już nie potrzebne.
Majac taki aux zachowujesz i aux i cd a to duzy plus !:)
A więc wszystko gra jak trzeba :D
Dźwięk pierwsza klasa i bez kaseciaka.

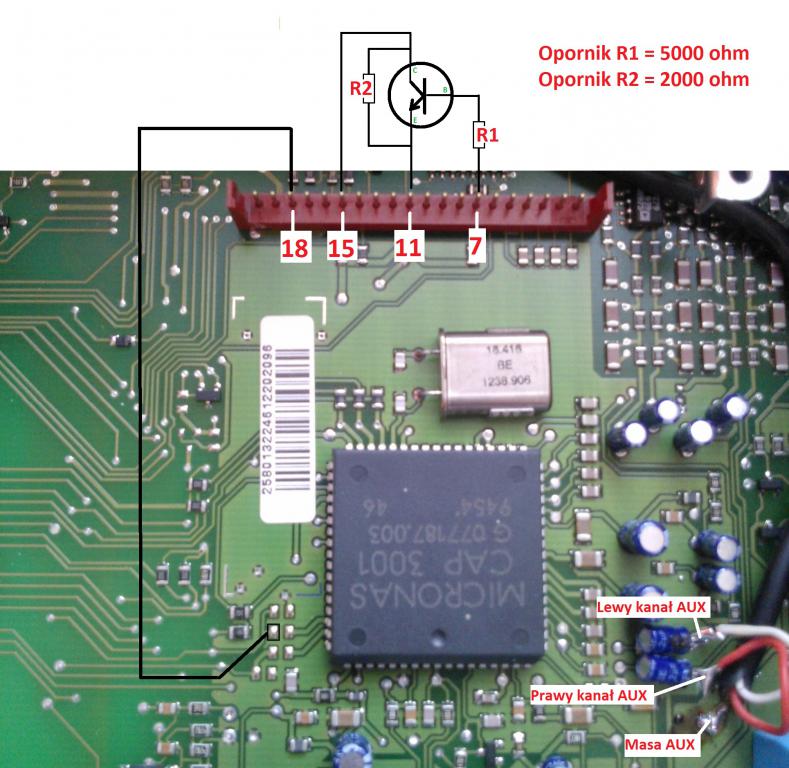

Na foto przedstawiłem jak to podłączyć. Tranzystor obojętnie jaki. Można lutować się na żywca do pinów, albo wylutować wtyczkę z modułu kasety i zrobić wpinaną.
Myślę że teraz jest czytelne i każdy sobie to ogarnie :)
http://www.forum.alfaholicy.org/atta...d=174011&stc=1
Jakby jeszcze ktoś miał wątpliwości, zdjęcie przedstawia płytę główną pod modułem kasetowym. W zasadzie wystarczy wyciągnąć ICS`a i podnieść górną pokrywę.
Umieściłem jeszcze dodatkowo info o kanałach aux.
gz Marek teraz wszystko czytelnie i na temat :) Czy zabezpieczyłeś kondensatory przed wyrwaniem ?
Nie, kabel mam przyklejony 2cm za kondensatorami i potem jeszcze w jednym miejscu.Tak więc nic im nie grozi.
Fajnie to rozpykaliście Marek i Bussoholik. Wielkie gratki :)
Jakbym nie miał Audiostrady to pewnie już bym u siebie to robił!
Ale PNP czy NPN bo jest zasadnicza różnica w sterowaniu ;)Cytat:
Napisał marek230482
Npn :d
