nie wiem czy żółta przejściówka to jest właśnie to :)..ale jeśli się łączysz z Body to i połączysz się z radiem..;)
Printable View
nie wiem czy żółta przejściówka to jest właśnie to :)..ale jeśli się łączysz z Body to i połączysz się z radiem..;)
W mes się łączę ale alfa obd jeszcze nie testowałem, może dziś znajdę chwilę
edit:
niestety nie mam przerobionego kabla obd i się nie łączy poza tym tam jest tylko Uconnect oraz Navi - nic z tego nie posiadam mam julkę z 11 roku która ma tylko klasyczne radio

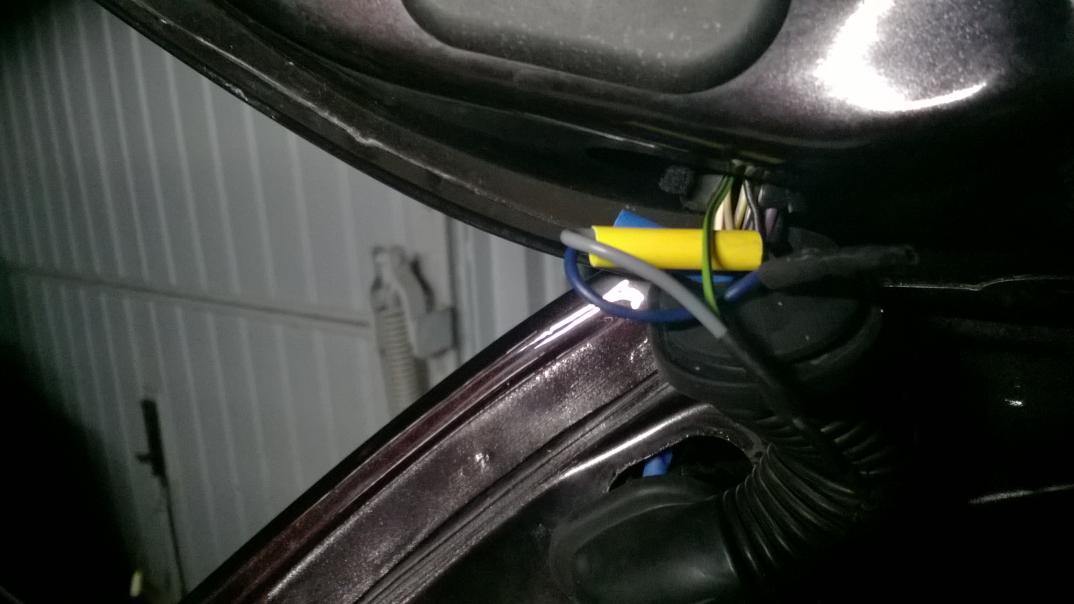

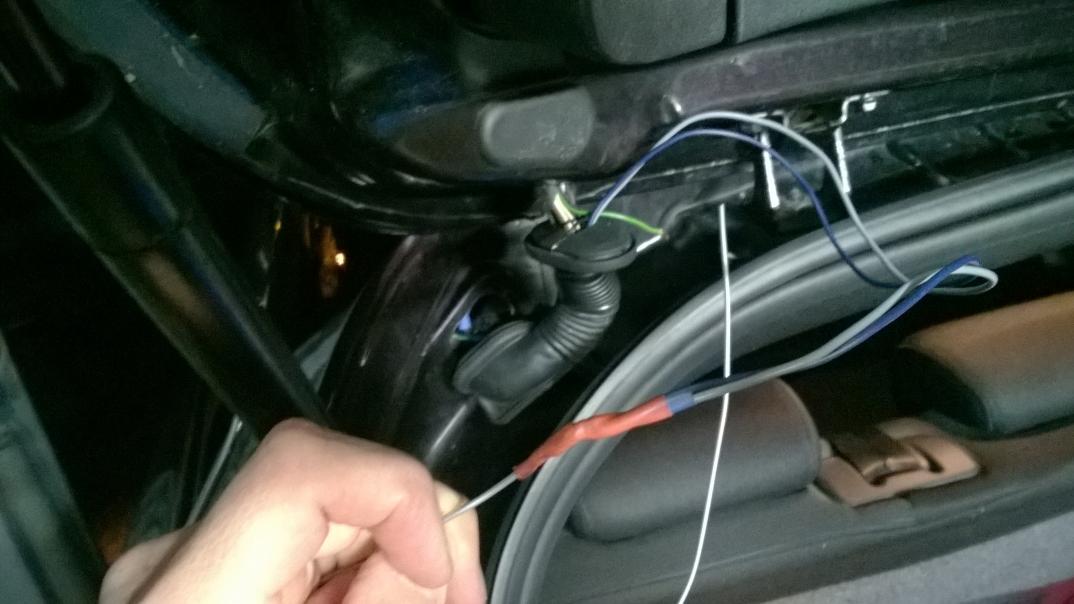

No i się uporałem - pociągnąłem ciemnozielony przewód.. i wyjąłem z go z jednej z drugiej strony (pękł na zgięciu w środku gumy). Później dorobiliśmy z kolegą długi przewód). Najciężej było przeciągnąć dorobiony przewód przez gumę - do tego posłużyliśmy się prętem aluminiowym (przekrój jakieś 1mm2 - tak, że go jeszcze dało gięć spokojnie). Z jednej strony wprowadziliśmy pręt, a z drugiej strony przylutowaliśmy dorobioną część przewodu do pręta - potem przeciągnęliśmy pręt z przewodami.. i prawie gotowe do tego doszły jeszcze koszulki termokurczliwe, 1,5h + będzie z 12 piwek dla kolegi w podzięce.
Załącznik 238448
Załącznik 238447
3 światło stopu działa, ale od pewnego czasu nie mogę otworzyć bagażnika naciskając przycisk na klapie, ani też z głównego przycisku na pilocie - działa tylko 3 przycisk na pilocie.. Ktoś coś podpowie?
No i dziś już nie działa otwieranie nawet z trzeciego przycisku..
Edit:
Grubszy czarny przewód przerwany - zwarłem na chwilę, nacisnąłem przycisk w kluczyku i zamek działa. Wobec powyższego dorobię w poniedziałek czarny przewód, a na wiosnę pomyślę o wymianie obu wiązek.. jak już trochę cieplej będzie (niestety obecnie garażu nie posiadam).
Gruby czarny przewód w lewym "przepuście" - zasilanie zamka.
Cienki biało-pomarańczowy - sygnał z przycisku na klapie.
Wszystkie usterki usunięte (na kilka przewodów liczyłbym 2-3h dla w miarę wprawnego amatora).
A ma ktoś rozpiskę który przewód w lewej przelotce w klapie za co odpowiada? Konkretnie poszukuję tego od lewego światła mijania w klapie. Jest ich tam z kilkanaście i część pozawijana izolacją, także ciężko będzie samemu zidentyfikować.
A to są światła mijania z tyłu?Cytat:
Napisał agentNGI
Ciągnij za poszczególne kable jak ma przerwę to urwiesz izolacją
Pozycyjne. Lepiej? :P
przyda się pewnie : opisy + schematy z oznaczeniami kolorów literowymi - oznaczenia kolorów opisane w ostatnim pliku (generalnie z włoskiego pierwsza litera)
Załącznik 241412
Załącznik 241424
Załącznik 241423
Załącznik 241422
Załącznik 241421
Załącznik 241420
Załącznik 241419
Załącznik 241418
Załącznik 241417
Załącznik 241416
Załącznik 241415
Załącznik 241414
Załącznik 241413
Załącznik 241425
Dzięki wielkie za wrzutkę. Teraz proszę sprawdźcie, czy dobrze rozkminiłem:
Lewą przelotką do tylnej lewej lampy w klapie bagażnika biegnie jeden przewód GL:
http://www.forum.alfaholicy.org/imag...018/02/102.jpg
http://www.forum.alfaholicy.org/imag...018/02/103.jpg
GL wg rozpiski to przewód żółto-niebieski, gdzie kolor żółty jest dominujący:
http://www.forum.alfaholicy.org/imag...018/02/104.jpg
Wytypowałem jeden przewód, co o tym sądzicie?
http://www.forum.alfaholicy.org/imag...018/02/105.jpg
Jeszcze jedna ciekawa rzecz, z profilu bocznego wyciągnąłem kawałek wiązki, zaznaczyłem żółtym prostokątem, o co tam może chodzić? To fabryka, czy "nasi tu byli"?
http://www.forum.alfaholicy.org/imag...018/02/106.jpg
Chciałbym temat sam ogarnąć, ponieważ ASO życzy sobie za roboczogodzinę 175 PLN brutto, a taki elektryk na pewno ze 45 min będzie się z tym guzdrał.
