Interfejsy diagnostyczne

Witam wszystkich forumowiczów.
Jest to mój pierwszy post zatem przy okazji chciałbym wszystkich gorąco powitać! :)

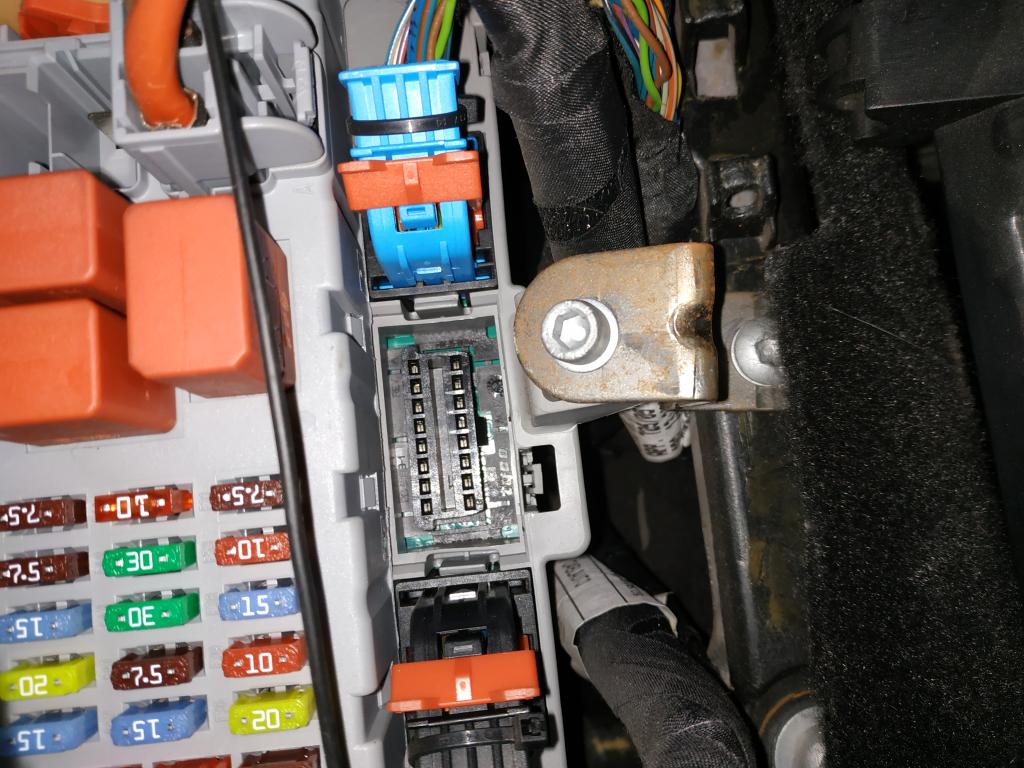

Przechodząc do rzeczy - mam pytanie odnośnie gniazda OBD. Wygląda ono u mnie jak na załączonym obrazku, posiadam kabel VAG obd2 ale ni jak mi ten wtyk nie pasuje, a nie chcę wciskać nic metodą prof. Nachamowa, że tak się wyrażę, bo i tak dość mocno już próbuję i nie wchodzi. Czy ktoś z Was posiada takie gniazdo i byłby w stanie poratować informacją o kablu/przejściówce? Wszędzie czytam, że wtyk VAG pasuje bez problemu i tak się zastanawiam czy w mojej 159 mam jakiś inny panel czy cuś?
Załącznik 257569

Nie chcę, żeby to głupio zabrzmiało, ale czy próbowałeś wkładać drugą stroną? Wtyczka w standardzie Obd2 powinna pasować.
Druga sprawa, że najlepiej wyposażyć się w interfejs ELM327 przygotowany pod auta z grupy Fiat (usunięty rezystor). Wtedy nie będzie problemu z łączeniem się z modułami samochodu.

Wygląda normalnie...może we wtyczce na kablu masz pozginane piny?
Inna sprawa, że zwykłym VAGiem w 159 połączysz się tylko z silnikiem, a VAGiem od Viakena z przełącznikiem dodatkowo jeszcze z ABSem i klimatyzacją....zdaje się. W 159 większość urządzeń jest wpięta po szynie CAN.

Bardziej chodzi mi o to, że wtyczka jest kształtu rombu, a gniazdo mam ewidentnie prostokątne i przez to nie mogę docisnąć do pinów, niezależnie z której strony próbuję.

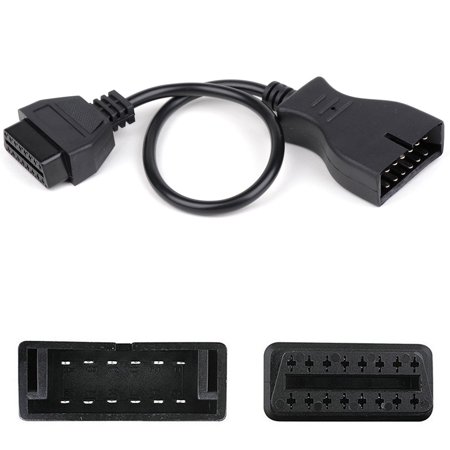

Wynalazłem w internetach coś takiego (obrazek) tyle, że jest to dedykowane do grupy GM i DAEWOO (nurtują mnie te dwa wystające "rogi" na jednej stronie gniazda, które niby pasowałyby do mojego wejścia). Pytanie czy ktoś używał podobnej przejściówki i czy dobrze w ogóle z tym kombinuję?
Załącznik 257570

Rombu? Co to masz za kabel?

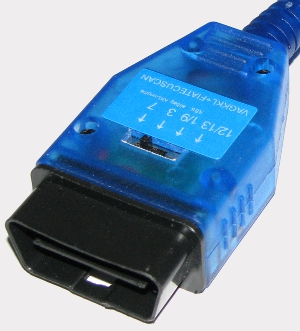

Wtyczka VAG KKL ma taki kształt:

Załącznik 257571

[MENTION=82406]Dynia[/MENTION]. dokładnie jak pisze magil. taki za 40zł czarny z pomarańczowo-niebieską naklejką od PMFactory albo na BT albo USB - on sprzedaje z usuniętym rezystorem więc nie musisz się bawić (inaczej może nie działać lub może niestabilnie działać). do tego adapter typ 1/zielony za 20zł gdybyś chciał łączyć się z ABS/xenonami i paroma innymi mniej ważnymi modułami. zrobisz wszystko tym oprócz przypisania nowych kodów wtryskiwaczy (to tylko podobno KKL)

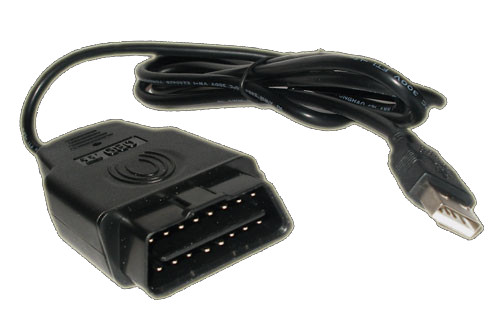

Jakiego rombu, co ja gadam... Trapez. Coś takiego:
Załącznik 257572

Wybaczcie, na matmie się przysypiało...

:) :) :)

Ale wygląda prawidłowo (choć na fotce ma krzywe piny :) ) ...powinien pasować. Może do gniazda się jakiś syfek dostał i blokuje? Na fotce twojego gniazda coś tam niby jest w tym wycięciu pośrodku.

Nie przyglądałem się nigdy szczególnie temu gniazdu z bliska, ale gdy wpiszesz w google alfa romeo 159 obd connector to widać na fotkach (nie ma ich wiele, fakt), że te ,,uszy" na górze są.

Załącznik 257573

Dobrze, już chyba znalazłem o co biega. Dziękuję ślicznie za pomoc [MENTION=20089]epsonix[/MENTION] ! :)

Edit: [MENTION=53720]Zenonzlasu[/MENTION] jeśli to gniazdo jest ok tak jak piszecie to spróbuję za dnia to jeszcze raz dokładnie przeczyścić i sprawdzić, może faktycznie coś się dostało. Trochę zgłupiałem przy takiej prostej sprawie, a nie chcę w ciemno wyrzucać pieniędzy na nowe wtyczki. Póki co jeszcze raz dzięki za pomoc :)

Witam jaką aktualnie wtyczke obd->usb najlepiej kupic i jaki program do sciagniecia ?

Tak boli poczytać dosłownie kilka postów wstecz?

Czytalem z 50 i dowiedzialem sie ze jeden dziala drugi nie,lepiej brać elm czy kkl? czym to sie rożni ? jakie wersje ITP

No chyba nie bardzo, dosłownie kilka postów wcześniej [MENTION=20089]epsonix[/MENTION] nawet pisze do czego jaki adapter i gdzie kupić.

Cytat:

---

Napisał Ciubamba

Czytalem z 50 i dowiedzialem sie ze jeden dziala drugi nie,lepiej brać elm czy kkl? czym to sie rożni ? jakie wersje ITP

---

ELM połączy się ze wszystkimi modułami, KKL tylko z silnikiem i ABS
https://www.multiecuscan.net/SupportedVehiclesList.aspx

http://alfaobd.com/supported_cars.html

te oba programy są dobre do obsługi, licencje ( oraz kable ) kupisz na alledrogo - wystarczy poszukać ( można też bezpośrednio u producenta).

Poza tym [MENTION=78156]Takumi[/MENTION] ma rację. Parę postów wczesniej masz też dokładnie opisane.

Dzięki

Mam elm327 czarny z pomarańczowo-niebieską naklejką od PMFactory łączy się tylko z sinikiem. Coś robię nie tak czy kupiłem badziew?

kupiłeś z usuniętym rezystorem? jak nie masz pewnosci zmierz omomierzem pomiędzy pinami 6 a 14 interfejsu, jeśli coś ok 120Ohmów to trzeba usunąć rezystor.
Druga sprawa to jaki program, bo jeśli darmowy MES to to w nim nawet nie wybierzesz innego modułu, musisz mieć wersję pełną - jaki komunikat od programu?
Do niektórych kompów (ABS/xenon) musisz mieć adapter typ1 zielony - do kupienia w PMFactory.

Kupiłem z tymi dwoma adapterami za 75 zł. Nic nie piszą w aukcji że łączy się tylko z modułem silnika.
Między pinami 6 a 14 jest 48k ohm.
Sprawdzane na MES 3.9 pełna wersja da się wybrać wszystkie moduły natomiast brak połączenia.
Nie spisałem komunikatu.

Cytat:

---

Napisał Dugit

Kupiłem z tymi dwoma adapterami za 75 zł. Nic nie piszą w aukcji że łączy się tylko z modułem silnika.
Między pinami 6 a 14 jest 48k ohm.
Sprawdzane na MES 3.9 pełna wersja da się wybrać wszystkie moduły natomiast brak połączenia.
Nie spisałem komunikatu.

---

SPrawdż ALFAOBD, tam chyba można więcej w wersji Demo, natomiast jeżeli chodzi o Mes 3,9 to którą masz wersję ? Zaraz po 3,9 wyszła łatka na 3,9 fix czy jakoś tak i Witaminka z pierwszego nie działała najlepiej, poszukaj na sieci 4,2 jest już stabilna.

Cytat:

---

Napisał Dugit

Kupiłem z tymi dwoma adapterami za 75 zł. Nic nie piszą w aukcji że łączy się tylko z modułem silnika.
Między pinami 6 a 14 jest 48k ohm.
Sprawdzane na MES 3.9 pełna wersja da się wybrać wszystkie moduły natomiast brak połączenia.
Nie spisałem komunikatu.

---

to bez rezystora, OK.
kupiłeś ten na USB czy BT? jeśli BT to możesz z androida połączyć się z alfaobd demo - z niego praktycznie wszystko obsłużysz. jeśli usb, to MESa rozumiem że masz jakiegoś lewego? nie pytaj mnie o takie.

Cytat:

---

Napisał macinek102

SPrawdż ALFAOBD, tam chyba można więcej w wersji Demo, natomiast jeżeli chodzi o Mes 3,9 to którą masz wersję ? Zaraz po 3,9 wyszła łatka na 3,9 fix czy jakoś tak i Witaminka z pierwszego nie działała najlepiej, poszukaj na sieci 4,2 jest już stabilna.

---

nieładnie, ktoś się napracowuje żeby był soft a Wam szkoda mu za pracę zapłacić i to wcale niewygórowaną opłatę.

Kupiłem kabel USB
Czy do alfaobd potrzebuję kodu z karty do połączenia?

do alfaobd potrzebujesz interfejsu na bt lub wifi, usb nic nie zrobisz

Cytat:

---

Napisał epsonix

do alfaobd potrzebujesz interfejsu na bt lub wifi, usb nic nie zrobisz

---

Wiem. Mam również na bt mini obd który łączy się z torque ale w alfaobd woła o pin z karty alfy. O to pytałem.

zadnego pinu nie potrzebujesz do wiekszości rzeczy - zapewne chodzi Ci o ten car code czy jak to alfaobd nazywa - to ten karty auta ale używa sie go tylko do niektórych rzeczy - np jak chcesz przeprogramować alarm z BC (na inny kraj), pewnie jeszcze kilka innych ustawień. po latach nie pamiętam, ale pewnie wystarczy na to nie klikać albo zamknąć, jakoś go u siebie uciszyłem i nie wyskakuje w żadnym aucie do którego się podłączam.

Ok czyli moje obd mini na bt coś pitoli.

nie czytasz moich postów uważnie? pisałem że coś było na rzeczy z tym że AlfaOBD wyskakiwała mi tez o ten Code, może domyślnie prosi a się to wyłącza raz na zawsze - nie pamietam, parę lat temu tego doświadczyłem zaraz po zakupie AlfaOBD. teraz o nic nie prosi, na początek poklikaj po programie, pewnie jakoś to ubijesz.

Pany, kupiłem adapter OBD, wywaliłem rezystor, FES łączy z komputerem silnika ale rozłącza po paru chwilach, zawłaszcza przy próbie zrobienia wykresów np. korekt wtrysków (nie robi wcale, albo porobi przez kilka sekund i rozłącza), zaś AlfaOBD łączy ale nie rozpoznaje komputera, podobnie jest jeśli używam (nie dłubanego) kabla VAG-KKL.
Jak żyć ?

Potrzebuję "sprzętu" do diagnozy Alfa Romeo 159 1.9 JTD. Czy z podanych linków będzie odpowiedni:
https://allegro.pl/oferta/elm-327-1-...-pl-4970970611
https://allegro.pl/oferta/adapter-me...327-7708099220
adapter koloru zielonego

Rozumiem, że mam poinformować sprzedawcę by usunął rezystor. I czy to wszystko, czy jeszcze coś trzeba dokupić?

Najlepiej to zadzwoń do tego sprzedawcy i on Ci wszystko wytłumaczy.Gość zna się na rzeczy gdyż jest dystrybutorem Multiecusnana na Polskę.Myślę że większość z naszego forum łącznie ze mną kupiło właśnie u niego interfejsy.

Cytat:

---

Napisał dzik1982

Potrzebuję "sprzętu" do diagnozy Alfa Romeo 159 1.9 JTD. Czy z podanych linków będzie odpowiedni:
https://allegro.pl/oferta/elm-327-1-...-pl-4970970611
https://allegro.pl/oferta/adapter-me...327-7708099220
adapter koloru zielonego

Rozumiem, że mam poinformować sprzedawcę by usunął rezystor. I czy to wszystko, czy jeszcze coś trzeba dokupić?

---

dokladnie taki zestaw. na konorke czy tablet z androidem instalujesz alfaobd demo i masz wszystkue moduly wspierane. mes demo da ci tylko silnik a pelny kosztuje ok 250zl.

Cytat:

---

Napisał warkastrong

Najlepiej to zadzwoń do tego sprzedawcy i on Ci wszystko wytłumaczy.Gość zna się na rzeczy gdyż jest dystrybutorem Multiecusnana na Polskę.Myślę że większość z naszego forum łącznie ze mną kupiło właśnie u niego interfejsy.

---

Przy czym pamiętaj, że możliwa jest też taka sekwencja zdarzeń: kabel nie działa (nie łączy się) --> odsyłasz kabel --> sprzedający nie odpowiada na kontakt --> wystawiasz negatywa na Allegro --> sprzedający się uaktywnia i straszy prokuraturą.
Ten typ tak miewa.

Wiem,czytałem ten wątek z prokuraturą:D.Też kupiłem nie działające interfejsy(jeden u sprzedawcy tu cytowanego,drugi gdzieś indziej-głownie chodziło mi żeby działały z alfaobd na androidzie,bo na innych programach chodziły(torque,autodoctor,piston).Dlatego że kupując przez internet zawsze mam 14 dni na zwrot,jeśli jest coś nie tak,zawsze zwracam towar nie podając przyczyny.Nigdy nie było problemu z zwrotem kasy.
Trochę poszperałem w necie o tych interfejsach pod alfaobd na androida,zadzwoniłem do "gościa",wypytałem co i jak,i w końcu kupiłem działający.Ja kupiłem Vgate,taki mi polecił.Trochę poleciałem z tematem ale sobota była i browarek:cool:

Kupiłem Elma niebiesko pomaranczowego nie chce mi sie polaczyc z fesem pisze ze ten interfejs nie jes zgodny z elm 327 1,3
wlaczylem jakis program z plytki ktora dostalem z tym elm i uruchomil mi sie taki jakby test kontrolek itp i teraz mi swieci kontrolka od poduszek...
CO MAM Z TYM ZROBIC?

Jechać do kogoś z porządnym interfejsem i skasować - akurat jeśli wywołałeś błąd airbaga, to on chyba w żadnym aucie nie znika sam

A wiesz z jakiej strony moge pobrac fesa lub mesa żeby nie pokazywalo mi tego błedu podczas podłączenia tego kabla?

https://www.multiecuscan.net/ReleaseHistory.aspx

Czy ktoś posiadający 159 z dwustrefową klimą może sprawdzić czy w MESie wyświetla mu wartość "Pozycja lewej klap mieszającej" oraz czy jest możliwe wykonanie testu "Lewy nastawnik mieszania powietrza" po połączeniu z modułem klimatyzacji? Mam jakiś dziwny problem z klimą i zastanawiam się czy to właśnie przyczyna, czy po prostu ten typ tak w MESie ma.

Mimo siciagniecia najnowszej wersji dalej błąd UWAGA: Ten interfejs nie jest zgodny z ELM 327 1.3! Brak możliwości łączenia z modułami CAN.

od kogo kupiles yego elma? moze niewlasciwy driver? np gosc z pmfactory daje instalke z 3 roznymi driverami, u mnie akurat prolific byl.

OBD2 Interface Supports all OBD2 protocols USB V1.5 tyle pisze na tej wtyczce jest koloru pomaranczowo granatowego
dostalem plytke ze sterowikami
