4 załącznik(i)
Moja propozycja podpięcia:
Moduł DRL - miejsce wpięcia
8 - podpinasz w zależności od mocy do masy
7 - moduł M45 pin 9 kostki C
6 - pin 5 przełącznika świateł lub pin 5 M45 kostka A
5 - wolny
4 - tu najlepiej byłoby się wpiąć w skrzynce pod maską lub w złącze D1 pin 4
3 - to samo co 4
2 - moduł M45 pin 7 kostki C
1 - moduł M45 pin 1 lub 6 kostki C

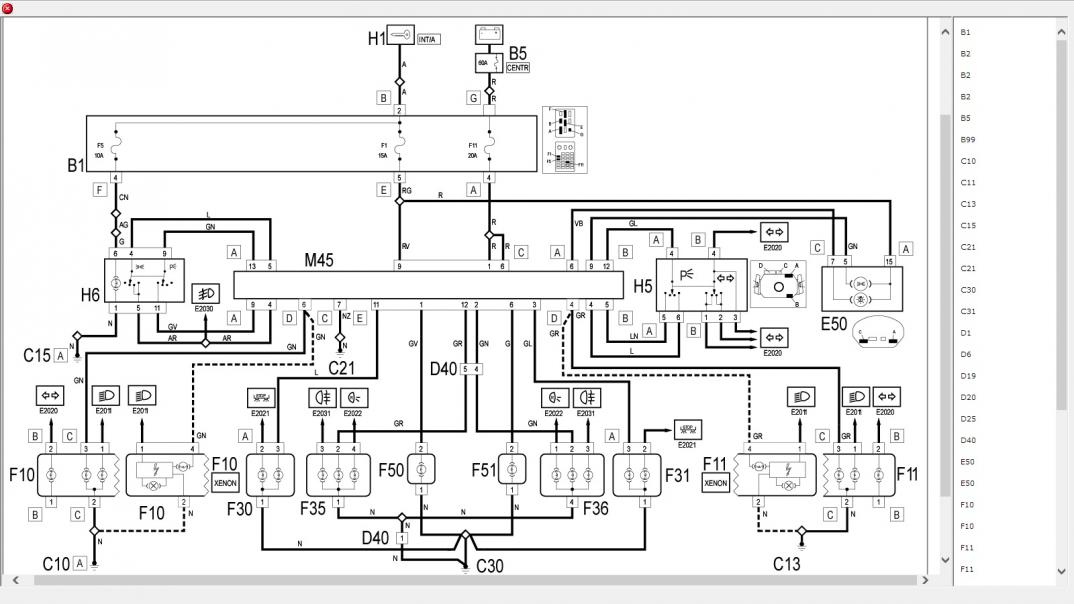

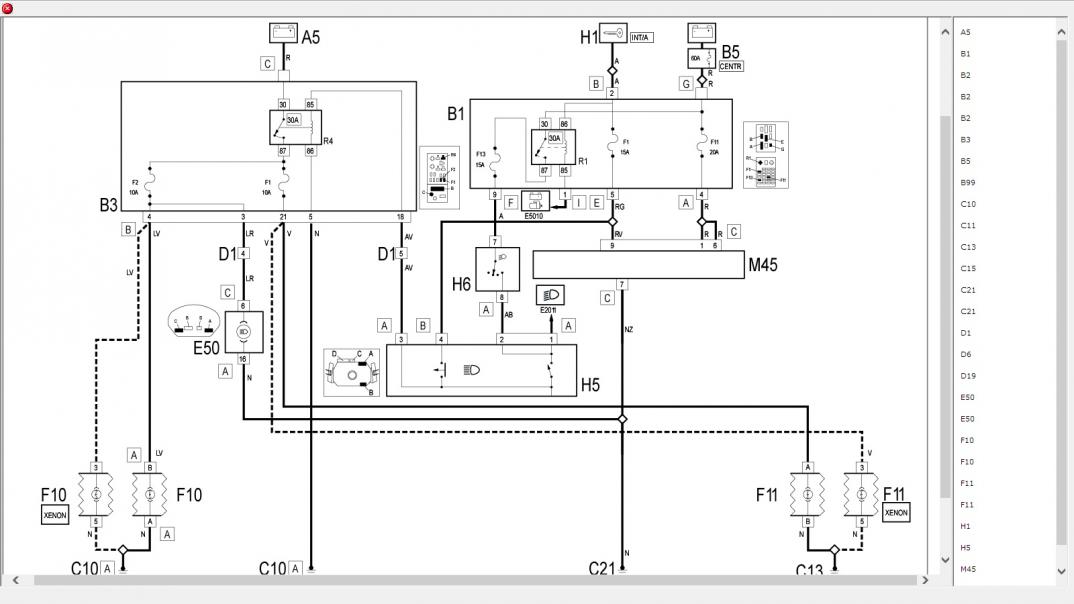

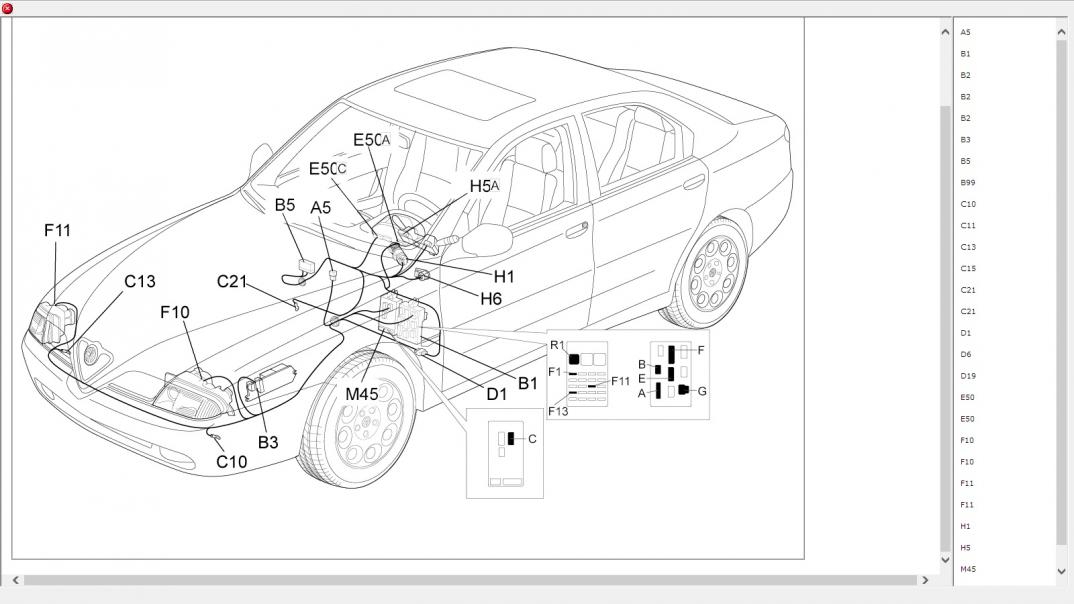

Troszkę zdjęć:
Załącznik 219089Załącznik 219090Załącznik 219091Załącznik 219092
A już naprawdę nie mam pojęcia jak to ma niby działać wpinając się w pająka, jak tam jest tylko sterowanie przekaźnika.
-
Danus wielkie dzieki za scjematy.
o dziwo wpialem sie w pająka i to dziala. Chcialem to zrobic podpinajac pod kostke włącznika świateł.
Te opisy modolow to dla mnie czarna magia nic nie rozumiem:( ze mna musisz gadac jak z ciemniakiem elektrycznym.
Mam teraz tylko jeden i ostatni znak zapytania.
To są fakty
1.Po odpaleniu moduł dziala świeca dlugie na 40% tylne pozycje nie świeca.
2. Miganie długimi dziala na wlacxonych i wyłączonych światłach mijania.
3. Po włączeniu pozycji moduł nie gaśnie. Świeca sie pozycje + mijania + modul
Kurde moglbys mnie poratować schematem kostki od włącznika świateł?
Wyglada na to ze nie moge odnalezc kabla od pozycji .
Foto. Na foto wyglada ze mocno daje, ale naa scianie widac ze moduł dziala. Ale i tak bede to chcial ustawic na 30%
http://www.forum.alfaholicy.org/imag...2017/01/44.jpg
wysłane z WC
-
podepnij się pod pin 11 czyli żółto-zielony
-
Haaaa. A ja sie pod jakis niebieski wpialem wg kolegi maestro.
wysłane z WC
-
Danus pin 11 sprawia ze modulbowszem gaśnie ale bez włączenia Pozycji.
Zapewne makarony cos pomieszali i chodzi o pin 12. Podpialem pod pin 12 i dziala!!!!!
Jak mi sie syn urodzi to mu dam na imie Danus a na drugie 77 :sarcastic: jestes mistrzem nad mistrze z elektryki!
wysłane z WC
-
Ale działa Ci tak, że wyłącza się jak włączysz mijania ? Bo teoretycznie podpiąłeś się pod styk który podaje napięcie na regulację podświetlenia zegarów.
A tak swoją drogą, to jak podpinałem swój, to ostatecznie utwierdziłem się w przekonaniu, że w Elernie jest dużo byków, oj dużo ;(
-
Dziala. Jak. Wlacze pozycje to drl gaśnie. Dziala tak jak powinien.
Mam jeszcze kilka pytanek.
1.Plus dalem pod swiatla awaryjne. Dokladnie wpialem sie w bezpiecznik. Wcisnalem kabel plusa pos nozke bezpiecznika od awaryjnych.
Czy tak moze zostac czy lepiej sie. Gdzies wlutowac? Awaryjne dzialaja wszystko jest ok.
2. Kolejne pytanie to czy u Ciebie tez ten moduł wydaje bardzo delikatny dźwięk? U mnie bardzooooooo cicho brzęczy. Jak wlacze pozycje to cisza. To gdzies z tego modułu idzie ten dźwięk. Jest bardzo delikatny slychac go dopiero jak radio i nawiew wlacze i sienwslucham.
Kiedys mialem włącznik światla w domu z regulacja jasności świecenia żarówek. Pamietam ze jak zmniejszalem jasności swiatla w pokoju to z tego włącznika tez delikatnie brzeczalo cos... Moze to jakies przetwornice tak brzecza? W sensie jakis element elektryczny ktory zmniejsza natężenie pradu dzieki czemu dlugie świeca na 30%?
Do tego delikatnie swieci sie kontrolka dlugich jak moduł dziala
Ogolnie jestem bardzo zadowolony. Jutro za dnia wkleje fotki jak to.dziala bo po ciemku to wali po oczach mimo wszystko.
3. Kolejne pyt danus.
Teraz ten modul dziala ma 40%. Aby dzialal na 30% musze jeden z kabelkow modulu polaczyc z masa.
Czy mam to podpiac pod mase z kostki wlacznika swiatel czy gdzie.polecasz?
Jak polaczylem to z kabelkiem masowym z modulu to modul zgasl. Jak rozlacxylem dzialal normalnie.
Sory ze Ci truje ale ja.jestem mega noga z elektryki.
Dzieki Tobie i markowi udalo.sie.podlaczyc mi.centralke centralnego zamka uniwersalna wiec cos tam jak mi napiszesz to bede umial to jakkos polutowac.
Ogolnie ja widze tylko kolorowe kabelki i mic wiecej...
wysłane z WC
-
1. Plusa daj pod pin 6 a masę pod pin 1 przełącznika świateł.
2. Jeśli moduł piszczy, to albo jest zepsuty, albo mu napięcia nie pasują. U mnie jest całkowita cisza.
3. U mnie mam oba kable miałem połączone razem i do masy. Nie wyłączało mi się nic. Nie pomyliłeś kabli gdzieś ? teraz mam odpięty bo mam na 40%.
4. W twoim układzie instalacji kontrolka od długich będzie niestety żarzyć.
-
Co do dzwieku to mie wiem czy to ten modul akurat tak pracuje czy jakies przekaźniki. Moduł wsadziłem pod kierownice w okolicy włącznika świateł.
Jutro tego plusa podepne tak jak piszesz to moze sie uciszy. Moze to modul awaryjnych albo jakis przekaźnik dostal obciążenie z drl i stad tak brzeczy?
. Mase mam podpięty pod pin 1.
No i oczywiscie dorzuce na kabel plusowy ten bezpiecznik
Editt
Bylem sprawdzic przed chwila skad ten cichutli dwiek.
Nie idzie on z modułu drl napewno.
Zapewne z jakichs przekaźników. Moze byc tak ze to przez to ze obciazylem awaryjne modułem jakis prrzekaznik brzęczy?
Dzieki za pomoc[emoji481]
wysłane z WC
-
Wg mnie, to brzęczy ci przekaźnik od długich świateł, bo ty w tym układzie wysterowujesz mu cewkę i wg mnie to długo nie pociągnie.
