Problem z subwoferkiem hifi bose

Witam.
szukam pomocy w sprawie sub z alfy 159 2,4d. nie gra a wszystkie sygn we są ok. jest zasilanie itp. oczywiście to aktywny dziad.
przeglądam szukam i nic.
dodam że do zestawu dołączony jest wzmacniacz z którego pochodzą sygnały do wyster sub.
pozostałe głośniki pracują bez zarzutu.
poszukuje schematu blokowego instalacji audio tego modelu a jak ktoś ma może schemat elektryczny końcówki znajdującej się na koszu głośnika niskotonowego to było by cudownie.
jestem pewien że uszkodzeniu uległa końcówka mocy.
najprawdopodobniej nie ma wzbudzenia.
na wyjściu brak napięcia stałego.
Proszę o pomoc

Rozumiem, że masz fabryczne BOSE i nie gra tylko głośnik niskotonowy w bagażniku?

Podaj więcej i info - czy masz navconnect, jeśli tak czy możesz w ustawieniach audio regulować equalizer. Mi się też wydawało, że nie gra tylko sub. Okazało się, że nie gra w ogóle bose. Do tej pory nie rozwiązałem tego problemu, dopiero zabiorę się za sprawdzanie elektryki.

Zrób test - odłącz dużą wtyczkę od wzmacniacza bose w czasie, kiedy gra radio. U mnie nic się wtedy nie dzieje, gra dalej chociaż niby wszystko jest w porządku.

na płytce widać układ bose 256999 mys507 oraz 9n5507 i na ich temat nie ma żadnych informacji w necie.

Dodano po 10 minutes:

więc właśnie kolego.... jest tak:
z navi podłączone są kostki iso A i B oraz mini iso a z niej pin 6 z C1 + 12 oraz piny 10 i 12 z C2 czyli +12 i masa.
na 10 pinie powinno być 12 a jest 5
mierzyłem przejście wiązki głośnikowej iso B z konsoli do bagażnika i żaden z kabli nie "dzwoni"...
pomyślałem że może po drodze jest układ pośredni jako aktywny dzielnik nap lub coś takiego ponieważ navi steruje sygnałem głośnikowym a w piecu bose może być zestaw wejść niskonapięciowych.
schemaciki by wyjaśniły sytuacje :)

a wie ktoś gdzie znaleźć działający link z eLern albo dte itp. bo próbuje w ten sposób ale wszystkoco przeglądam to lipa a linki wygasły itp....

Ja linka do eLearn szukałem miesiąc. Dałem sobie spokój. W aso fiata też rozkładają ręce, walczę sam.

Możesz mi zrobić fotkę podłączenia kostek u Ciebie do navconnect? Wiele by mi to ułatwiło.
Kostki C1, C2 - co to jest, gdzie szukać. Nie ogarniam tego fragmentu:

Cytat:

---

z navi podłączone są kostki iso A i B oraz mini iso a z niej pin 6 z C1 + 12 oraz piny 10 i 12 z C2 czyli +12 i masa.
na 10 pinie powinno być 12 a jest 5

---

Co się dzieje u Ciebie jak odłączysz wtyczkę od głównego wzmacniacza bose kiedy gra radio/cd?

Cytat:

---

Napisał alfa15924

a wie ktoś gdzie znaleźć działający link z eLern albo dte itp. bo próbuje w ten sposób ale wszystkoco przeglądam to lipa a linki wygasły itp....

---

jak do 159 to proszę bardzo pełno tego w Google np: http://chomikuj.pl/danus77/Alfa+Romeo/alfa+romeo+159 pytam czy do 159 bo danych masz auto "alfa 149 2,4 hifi bose+navi" :)

http://www.forum.alfaholicy.org/atta...d=128587&stc=1
tylko to co tu widzisz jest wyprowadzone z navi komplet A I B a z C1 pin 6 i C2 piny10 i 12
według wszystkich opisów ten pin 10 z C2 powinien mieć 12 v ale ma 5 i oprócz tego podłączona jest jeszcze jedna kość ale to interfejs z kierownicy.
dodam że w schowku mam oryginalne dvd i telewizory w zagłówkach z zestawem słuchawek wireless od VST ale tu wszystko działa ok.
chodzi o alfe 159

Dodano po 6 minutes:

tak to prawda eLearn jest. zapłaciłem i downl. mam nadzieje że działa.... chętnie pomogę....

http://www.forum.alfaholicy.org/atta...d=128598&stc=1http://www.forum.alfaholicy.org/atta...d=128599&stc=1http://www.forum.alfaholicy.org/atta...d=128600&stc=1http://www.forum.alfaholicy.org/atta...d=128601&stc=1http://www.forum.alfaholicy.org/atta...d=128602&stc=1

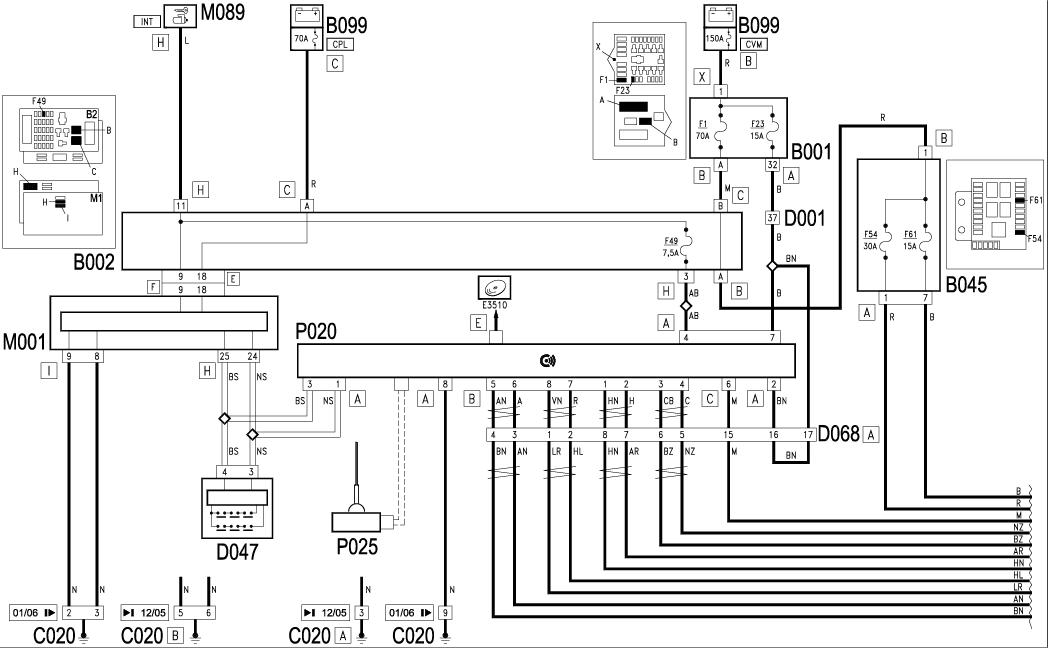

Mówią że powinno być tak :)

Ogarnąłeś temat BOSE? U mnie pomierzone i pododbnie - na brązowym przewodzie przy navi mam +12V, ale w bagażniku na kostce BOSE nie ma napięcia. Przy navi na pinie 10 mam również +5V.

Jeśli w bagażniku zepnę zworką przewód +VCC stałego zasilania z przewodem brązowym następuje włączenie wzmacniacza bose, uruchamia się też subwoofer (słychać charakterystyczne "pięrdnięcie" w głośniku) ale nie zaczyna grać subwoofer i środkowy głośnik w desce - głośniki w drzwiach dalej napędzane z navi.

Menu serwisowe radia navi (menu główne -> setup -> system potem 3x przycisk system i 1x prawa gałka) pokazuje mi wzmacniacz bose jako nieobecny (absent) niezależnie od tego czy wymuszę włączenie w bagażniku, czy nie. Podejrzewam że na pinie 10 navi kostka C2 powinno pojawić się +12V zwrotne ze wzmacniacza bose jako sygnał tego, że jest obecny i włączony.

Pin 10 ma miec 12v i wtedy navi widzi obecnosc wzmacniacza. Sprobuj podac na niego wlasciwe napięcie.

Cytat:

---

Napisał Tomek_KRK

Sprobuj podac na niego wlasciwe napięcie.

---

A jeśli pin wisi w powietrzu to - jak rozumiem - samo navi podaje na niego kontrolne +5VCC, którego obecność na złączu oznacza dla radia brak wzmacniacza?
Orientujesz się może skąd "wraca" napięcie na radio. Znalazłem schemat 32pinowej wtyczki bose, ale średnio pasuje. Piny które powinny być wolne są podłączone i na odwrót, na dodatek nie widzę tam kabla wyjściowego na radio.

Podać mu +12VCC na wymuszonym włączeniu wzmacniacza w bagażniku (zwora na zasilaniu i brązowym kablu 6 pin kostki bose) czy bez wymuszonego włączenia? Co powinno się stać?

Wiesz może jak działa sterowanie wyjściem navi/wejściem bose jeśli chodzi o źródło dźwięku? Na kostce bose jest weście liniowe dla 4 kanałów, ale na wtyczkach w navi mam podłączone tylko wyjście mocy wzmacniacza radia, w kostkach C1-C3 wyjścia preampa nie są podłączone. To tak ma być?

więc tak.....
u mnie jest stacja multimedialna w schowku i ekrany w zagłówkach a system bose jest wpięty do tej stacji.
ponadto jak wypniesz wzmaka to dalej gra cały system wiec bose jest kompletnie nie podłączone....
navi ma wej i wyj w kostce mini iso i terza kombinuje jak spiąć oba systemy razem...
dodam że cała akcja jest niezrozumiała bo do stacji vst czyli tej w schowku mam orginalne słuchawki bezprzewodowe.
jak znajde sposób to dam znać co i jak
pzdr

i napewno nie łącz +5 z +12 bo wysadzisz navi w kosmos. pewne jest to że bose nie jest podłączone do navi. sprwadź.
odłącz kostke w wzmaku i daj po garach
jak zagra to masz pewność co jest u ciebie.
pisałem na początku że nie mam przejścia z ksttki navi do wzmaka. u mnie GRA z wypiętym wzmakiem więc fizycznie nie ma możliwości żeby było podłączone bo nie da sie dodłączyć dwóch wzmacniaczy równolegle do jednego gł a w bridge potrzebne są oba a bez jednego nie zagra ja ch.....

Jeśli mnie nie myli intuicja i studiowanie schematów to nie ma oddzielnej linii dla wzmacniacza. Jeśli wzmacniacz dostaje napięcie remote to wysyła do navi 12v pokazujące, że jest obecny i włączony. Uruchamia sie subwoofer i wzmak podaje sygnał na głośniki tymi samymi kablami co normalne głośnikowe. Następuje odseparowanie wyjścia końcówek mocy navi od głośników, sygnał przechwytuje w wysokim poziomie wzmak bose.

Cytat:

---

Napisał dcfan

A jeśli pin wisi w powietrzu to - jak rozumiem - samo navi podaje na niego kontrolne +5VCC, którego obecność na złączu oznacza dla radia brak wzmacniacza?
Orientujesz się może skąd "wraca" napięcie na radio. Znalazłem schemat 32pinowej wtyczki bose, ale średnio pasuje. Piny które powinny być wolne są podłączone i na odwrót, na dodatek nie widzę tam kabla wyjściowego na radio.

Podać mu +12VCC na wymuszonym włączeniu wzmacniacza w bagażniku (zwora na zasilaniu i brązowym kablu 6 pin kostki bose) czy bez wymuszonego włączenia? Co powinno się stać?

Wiesz może jak działa sterowanie wyjściem navi/wejściem bose jeśli chodzi o źródło dźwięku? Na kostce bose jest weście liniowe dla 4 kanałów, ale na wtyczkach w navi mam podłączone tylko wyjście mocy wzmacniacza radia, w kostkach C1-C3 wyjścia preampa nie są podłączone. To tak ma być?

---

Nie jest tak; bose nie idzie po preamp tylko po "gorącym"czyli zamiast na głosniki idzie do bosse
Sprawdż czy na przewodach do "pseudo subwoofera" masz napięcie remote z bose/dla sedana/kolor różowy.
Dotyczy wersji sedan kostki do subwoofera 5 pin
Kolory przewodów/nie pamietam z głowy numerów pinów/
czarny-stała masa
biały-stały plus
różowy sygnał remote ze wzmacnicza bose/w subwooferze jest dodatkowy wzmacniacz/pseudo/,który potrzebuje sygnału remote z bose
dwa przewody w ekranie zielony i biały sygnał audio z bose

Cytat:

---

Napisał Tomek_KRK

Pin 10 ma miec 12v i wtedy navi widzi obecnosc wzmacniacza. Sprobuj podac na niego wlasciwe napięcie.

---

nav connect na pin 10 którego złącza ma wiedzieć czy jest bose?
Nie bardzo kumam o co chodzi?
Z ,mojej wiedzy bose to nie procesor dżwieku ,żeby miał komunikację/can pwm/więc po co mu to?
connect może mieć software do bose lub bez bose.Tak czy siak będzie chodził przeciez to tylko wzmacniacz 6 x37 watt/pseudo/

Natomiast u mnie głośnik niskotonowy Bose gra ale tak cicho, że trzeba głowę wsadzić do bagażnika żeby usłyszeć różnicę z włożonym bezpiecznikiem 61 i po jego wyjęciu...
Ma ktoś pomysł w czym problem ?
(159 sedan z 2008 roku z navi)

Cytat:

---

Napisał krzysiek_1021

Natomiast u mnie głośnik niskotonowy Bose gra ale tak cicho, że trzeba głowę wsadzić do bagażnika żeby usłyszeć różnicę z włożonym bezpiecznikiem 61 i po jego wyjęciu...
Ma ktoś pomysł w czym problem ?
(159 sedan z 2008 roku z navi)

---

Musisz wyjeb...pseudo wzmacniacz na subwooferze i podłączyc normalny /inny wzmak/wtedy zacznie pokazywać co może ten subwoofer

U mnie sprawa rozwiązana. Po zdjęciu boczka wykładziny od strony pasażera na tunelu środkowy okazało się, że ktoś rozłączył układ bose podłączając fabryczną instalację audio bezpośrednio do navconnect.

W nogach pasażera są cztery takie same czarne wtyczki, dwie męskie i dwie żeńskie. Dochodzą tam dwie wiązki zakończone wtyczką męską+żeńską. Kiedy końcówki obu wiązek połączymy ze sobą (bez łączenia z drugą wiązką) gra tylko seryjne audio zasilane z radia. Kiedy połączymy wiązki między sobą sygnał idzie do wzmacniacza bose i subwoofera.

Jeśli komuś po rozłączeniu wtyczki przy wzmacniaczu bose w bagażniku nadal gra radio to znaczy, że ma oddzielone od siebie wiązki w nogach pasażera. Powodów może być wiele - u mnie po podłączeniu poprawnym wszystko zagrało od strzała. Jedyne wyjaśnienie jak dla mnie to awaria wzmacniacza bose i obejście tego w ten sposób. Potem ktoś zmienił wzmacniacz na sprawny szukając usterki ale nic to nie pomogło, bo nie wiedział o rozłączonej instalacji.

W weekend zrobię zdjęcia obrazujące co i jak.

Odkopuje temat. Czy ktoś z posiadaczy Bose może zrobić fotkę mocowania wzmacniacza do boku w bagażniku. Najlepiej w SW ale sedan też będzie dobry...
Chodzi mi o uchwyt który jest pokazany w Eper. Do SW i sedan jest ten sam nr części. Czyli to ta sama część.
Czy ten uchwyt jest konieczny ? Poniżej screeny z Eper
Część nr 12 w SW i nr 16 w sedanie "wspornik / klamra"
