Cześć, potrzebuje pomocy w weryfikacji podzespołu który odlutował się w trakcie wymiany switch-a.
Niestety nie mam możliości pomierzyć elementu samemu ponieważ z jednej strony odkleił się punkt lutowniczy.

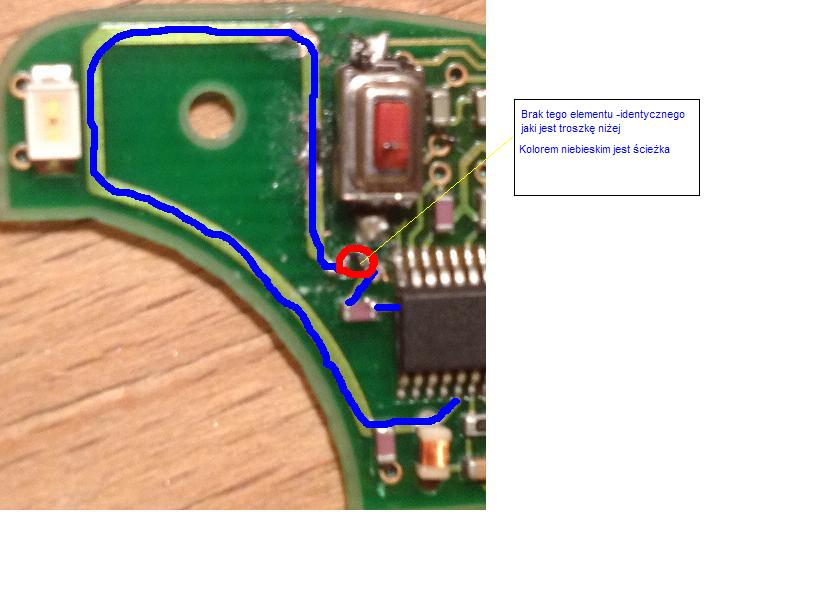

Wrzucam zdjęcie z zaznaczonym elementem.
http://www.forum.alfaholicy.org/atta...d=135920&stc=1
Z góry dziękuje za pomoc.
Witam
Na pewno jest to kondensator ale jaka pojemność to tego już nie dojdzie z fotki.
Byłem u elektronika z prawdziwego zdarzenia i nie był w stanie ocenić. Bez schematu lub "pomierzenia" na płytce można tylko domniemywać.Cytat:
Napisał interside
O ile schematu znaleźć nie mogę to może znajdzie się chętny który to zmierzy ale tu kolejny problem potrzebny do tego profesjonalny miernik.
Brak oznaczeń na płytce oraz na podzespole.
Podaj oznaczenie układu. Na zdjęciu element który zaznaczyłeś jest na 100% kondensatorem, ale bez schematu nie dowiesz się jaka jest pojemność ewentualnie datasheet układu i po tym coś dobrać.
Dokładnie tak jak pisze interside, na 100% kondensator , w rozmiarze 0603 najprawdopodobniej. Tak na pierwszy rzut oka to ta szeroka ścieżka wygląda jak antena, ewentualnie jeśli masz miernik uniwersalny to możesz sprawdzić czy ta ścieżka nie jest czasem masą czyli czy nie będzie fizycznie połączona z "minusem" baterii. Jeśli ścieżka to "masa" (w co wątpie) to kondensator to najprawdopodobniej zwykłe odsprzęgające 100nF.
Więc Panowie sprawa ma się następująco.
-Pojemności nie znam
-Gruba ścieżka raczej na pewno jak twierdzi sbl86 jest anteną. Mało tego pilot działa ale z odległości 5 cm od odbiornika w drzwiach. Dodatkowo element który jest odlutowany leży właśnie w obwodzie tej ścieżki.
odzyskałem właśnie taki identycznie wyglądający element i po zmierzeniu ma 100 nF
Czy nie uszkodzę niczego jeżeli go wlutuję a okaże się że nie jest to prawidłowy?
Co jeżeli kompletnie go pominę i na całej długości ścieżki - anteny zrobię mostek w miejscu tego kondensatora?
http://www.forum.alfaholicy.org/atta...d=135973&stc=1
Tylko nie mostek. Wlutuj 100n i zobacz jak zadziała

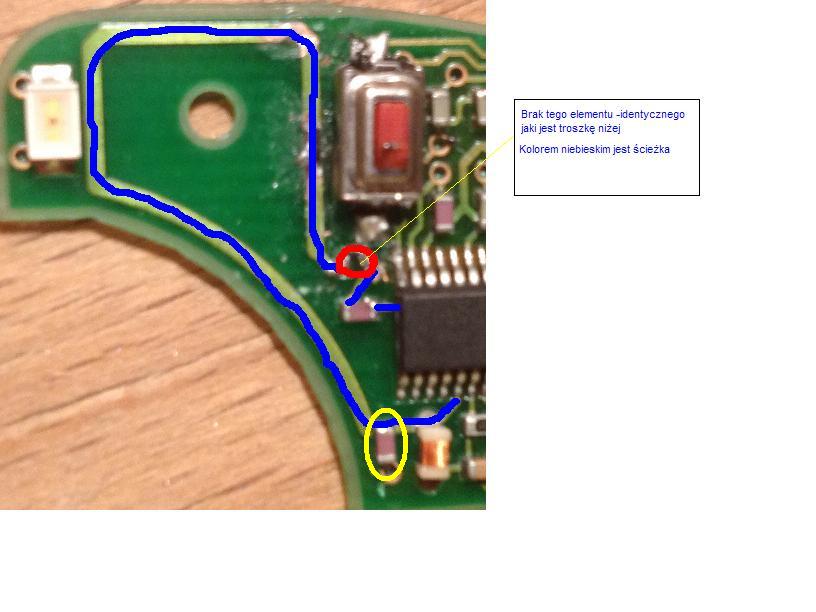

Tak jak mały pisze nie rób mostka bo spalisz PA, napisz na jakim układzie jest ten pilot. dokładnie nie widzę ale to jest kondensator w obwodzie anteny prawdopodobnie jest do masy wiec powinien mieć takie same parametry jak ten który zaznaczyłem na zółto.http://www.forum.alfaholicy.org/atta...d=136002&stc=1
Po wlutowaniu kondensatora 100nF zasięg zwiększył się do 1m od drzwi :) czyli idzie wszystko w dobrą stronę.
Żeby go jeszcze zwiększyć dać niższą wartość czy wyższą?
"Tak jak mały pisze nie rób mostka bo spalisz PA, napisz na jakim układzie jest ten pilot. dokładnie nie widzę ale to jest kondensator w obwodzie anteny prawdopodobnie jest do masy wiec powinien mieć takie same parametry jak ten który zaznaczyłem na zółto."
Ten który został zaznaczony na żółto ma 115nf ja założyłem 97nf wg mojego miernika.
I jeszcze nie wiem czy to może mieć znaczenie że wstawiłem taki zwykły ze stópkami a nie SMD choć wydaję mi się że nie ma różnicy.
ja raczej dał bym coś z mniejsza pojemnością ok 10nf trudno coś trafić bez schematów. ja mam inny wiec nie mam możliwości zmierzenia.
Będę w tym tygodniu wymieniał switche u siebie w pilocie to zmierzę pojemność tego kondensatora tak dla pewności. To czy element jest THT (do montażu przewlekanego) czy SMD (montaż powierzchniowy) nie ma znaczenia, byle był to zwykły kondensator ceramiczny a nie np. elektrolityczny. A co do pojemności to kondensatory mają zazwyczaj dosyć dużą rozbieżność w pojemnościach więc mała różnica czy będzie 110nF czy 90 nF. Zaznaczony na żółto kondensator jest obok cewki więc prawdopodobnie tworzą układ rezonansowy. Interside dobrze mówi, można próbować zmniejszyć pojemność tego wyłamanego kondensatora, myślę że może on stanowić filtrację składowej stałej.
Zawsze można zamontować trymer i sprawdzać zasięg :) A potem zmierzyć wartość i wlutować kondzia.
Zadam inne pytanie w temacie, jakie switche pasują do pilota? gdzie zamówić?
Pasują switche SMD 3,8x6 mm wysokość całkowita 2,5 mm , oryginalne switche wyglądały u mnie bardzo podobnie do tych: http://p.globalsources.com/IMAGES/PD...h-SMT-Type.jpg
Potwierdzam - sam sobie wymienialem tylko warto mieć dobra lutownice z cienkim grotem. Transformatorowka cieżko bedzie.
Dobre rady odnośnie lutowania/wylutowywania switchy SMD:
Wylutowywanie:
- tak jak pisze Marcin_M - lutownica kolbowa nie transformatorówka, temperatura od 350 - 380 stopni celsjusza dla cyny bezołowiowej
- nałożyć z jednej i z drugiej strony cynę na "nogi" switcha, grzać naprzemiennie z jednej i z drugiej aż puści
Lutowanie:
- pady po wylutowaniu najlepiej oczyścić plecionką lutowniczą, nałożyć odrobinę topnika lub ewentualnie kalafonii, na jeden pad nałożyć odrobinę cyny, schwycić switcha pęsetą i jedną nogę jednocześnie przyłożyć do pocynowanego pada i przygrzać , później tylko przylutować drugą stronę
Do lutowania polecam jednak cynę ołowiową, ma zdecydowanie lepsze właściwości

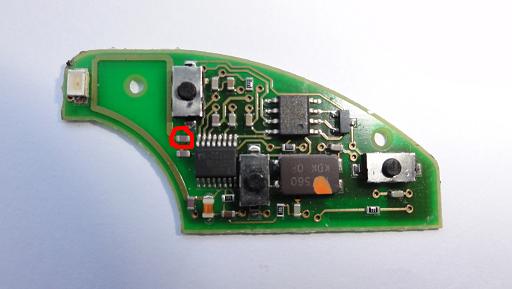

[lang=de]jakiś pomysł, co to jest niebieskie koło? {not polish/ any idea the name of the piece in the blue circle?[/lang]Załącznik 265161
