Przeróbka lampki wewnętrznej 147/GT, wstawienie diód (ambiente)

Witam,

Kiedyś kupiłem za 8 zł lampkę od 147TI (czarne przyciski, na tym mi zależało). Niedawno przy okazji za 5 zł kupiłem lampkę od 166 i przełożyłem do swojej tę chromowaną obwódkę. Chciałbym jeszcze wstawić tam diody (oświetlenie "ambiente") - koszt max 5 zł ;)

Czy ktoś orientuje się ktoś jaka jest średnica diody w tych lampkach? 5mm czy może 3mm? Diodę o jakiej jasności nabyć? Czerwone szkło i czerwona barwa czy przeźroczystą z czerwoną barwą świecenia?

Załącznik 210012Załącznik 210013Załącznik 210014

Tak, temat był o przeróbce. Jednak mimo chęci jego znalezienia, po ponad godzinie spasowałem:/


Dziękuję za informację!

Mógłby ktoś rzucić okiem na te diody czy średnica to 3mm czy 5mm? Byłbym wdzięczny.

na pewno nie 5mm, mniejsze, to moja ori lampkaZałącznik 210285

Ogromnie dziękuję :) Nabywam 3mm.

Podoba mi się Twój pomysł.
Zrealizuję go w Alfie 147 żony, w 159 bardzo mi się to podoba :)
Jak już zamontujesz diody i podłączysz, to proszę prześlij zdjęcie połączeń przewodów, żebym wiedział do czego je podpiąć.
Pozdrawiam.
- Rafał

Wiesz, można kupić lampkę za ok. 100 zł, jednak postanowiłem sam ją przerobić. Kolejne wyzwanie ;) Jak mi się uda to zdjęcia podeślę. Diody i oprawki mam. W podsufitce mam dwie wolne kostki, sprawdzę, gdzie jest stały po przekręceniu stacyjki plus. Może i do tylnej lampki wstawię diody.

Czekam na "zrób to sam" z taka wersją lampki :) a gdzieś zdobędę diody z bmw E39 albo A6 i też będę to modelować :P

Ja też chętnie skorzystałbym z tutoriala, o ile taki stworzysz. Mam takie diody w lagunie i fajnie to wygląda ;)

żeby wywiercić dwie dziurki i podłączyć + i - 12V to tutorial aż jest potrzebny? :D

A potrafisz bez tutoriala prosto wywiercić ? :P

nie potrafię :D

I jak tam postępy?

Zamiast przerabiać lampkę, to w ostatni weekend obszyłem podsufitkę na czarno. W kolejny będę zakładał idealne lewe przednie drzwi ;) Pod koniec miesiąca ruszę z tematem :)

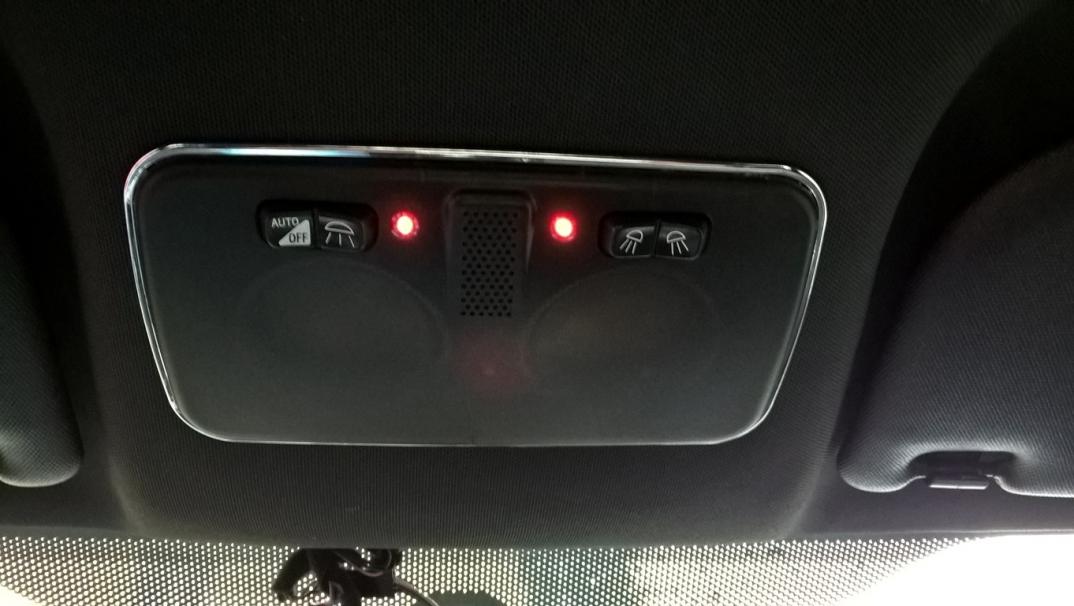

Jeżdze z miesiąc z moim patentem:

Załącznik 216499

Jak Wam się podoba? :) Rzeźba w gów.nie. Dla osób, które mają trochę sprzętu, zdolności manulane, zacięcie i nie są nerwowe. To nie tylko wywiercenie otworów.


W ogóle następnym razem diody dałbym po zewnętrznych stronach przycisków. Brzydziej by wyglądało ale by było bardziej praktyczne. Podłokietnik oświetlony i wewnętrzne krawędzie foteli. A chciałbym by też łapało środkowe części siedziska.

- - - Updated - - -

Obie szybki - bo są dwie, przyciemniłem (oprócz soczewek) sprayem do przyciemniana lamp. Żarówki diodowe są mocniejsze. Świeci jak trzeba.

Dałbyś radę zrobić zdjęcie jak to wygląda, gdy jest ciemno? Szczególnie chodzi mi o te podświetlone podłokietnik i fotele.

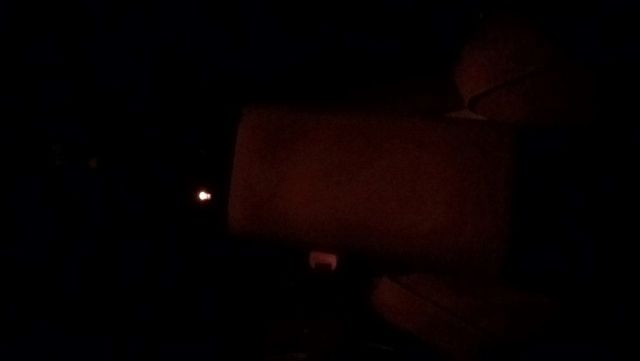

Postaram się zrobić coś lepszego, na razie tak na szybko było - dziadowskie zdjęcie:

Załącznik 216501


Na żywo trochę lepiej to wygląda.

Co do ledow to mogę powiedzieć ze to jest bardzo proste trzeba tylko pamiętać o odpowiednich rezystorach do odpowiedniego koloru leda ja aktualnie przywracam do stanu użyteczności 156 i jak juz mam panele rozebrane to wymieniam na ledy czy tez taśmy zależy co i gdzie mogę zastosować w alfie zostaje kolor oryginalny więc trochę mniej pracy... do podsufitki w której nie świeciła mi żarówka wpiąłem taśmę ledowa ktora zostala wklejona na odbłyśnik cały weszło chyba 5 pasków po 3 ledy

https://www.youtube.com/watch?v=OPv_GZS0bnQ

A tak przy okazji jak juz mam wszystko to zrobiłem jeszcze podświetlanie "progow " zeby w nocy pod remiza na wiejskiej zabawie widzieć czy nie wleze w błoto

https://youtu.be/gfxYRGOOBmE

Załącznik 217341

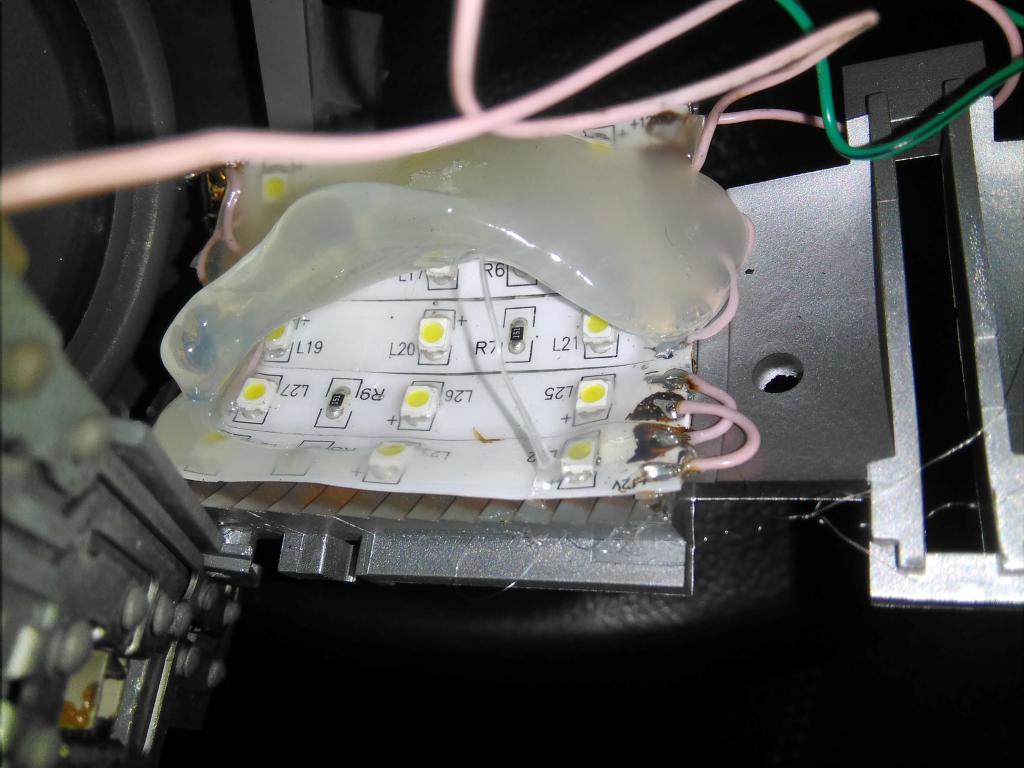

tak okleiłem miejsce na zwykłą żarówkę dla rozbicia światła zalałem to klejem na gorąco ale tak jak mowie nie daje to dobrych efektów dlatego bede to w najbliższym czasie przerabiał na mocniejsze ledy które stosowałem wcześniej ...
No ogólnie jak na oświetlenie kabiny to jest mało światła jak z takiej ilości ledów ale mam jeszcze jeden patent w zanadrzu mianowicie led-y 10W z 12V

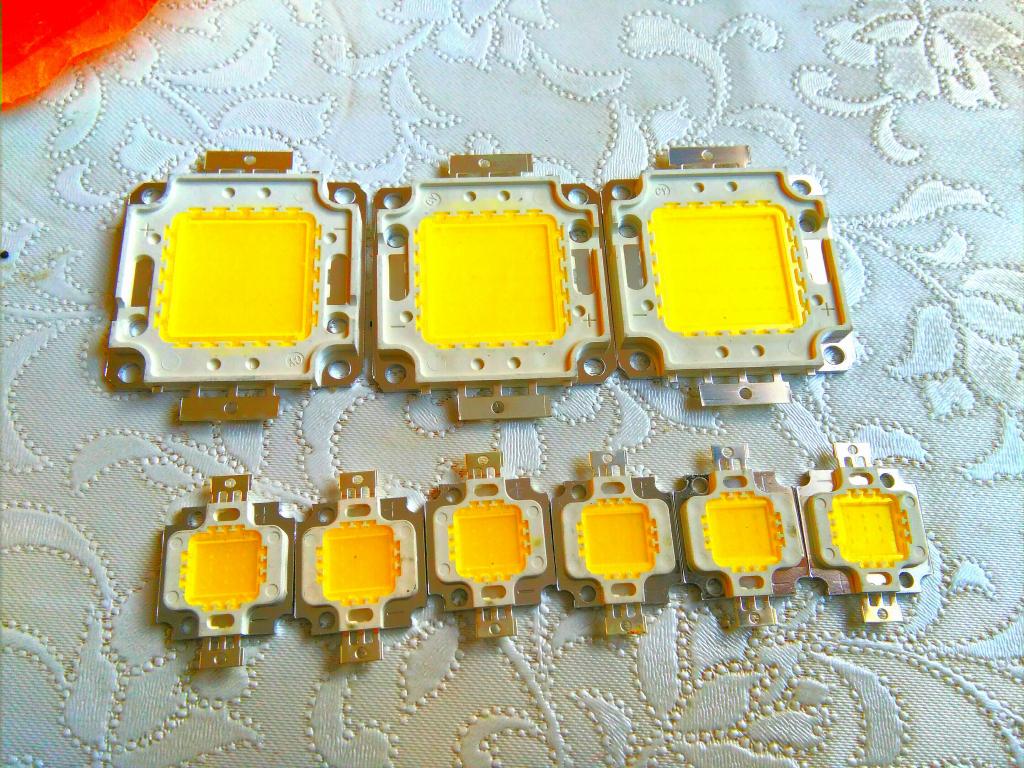

Załącznik 217340

te większe to 50W :-P

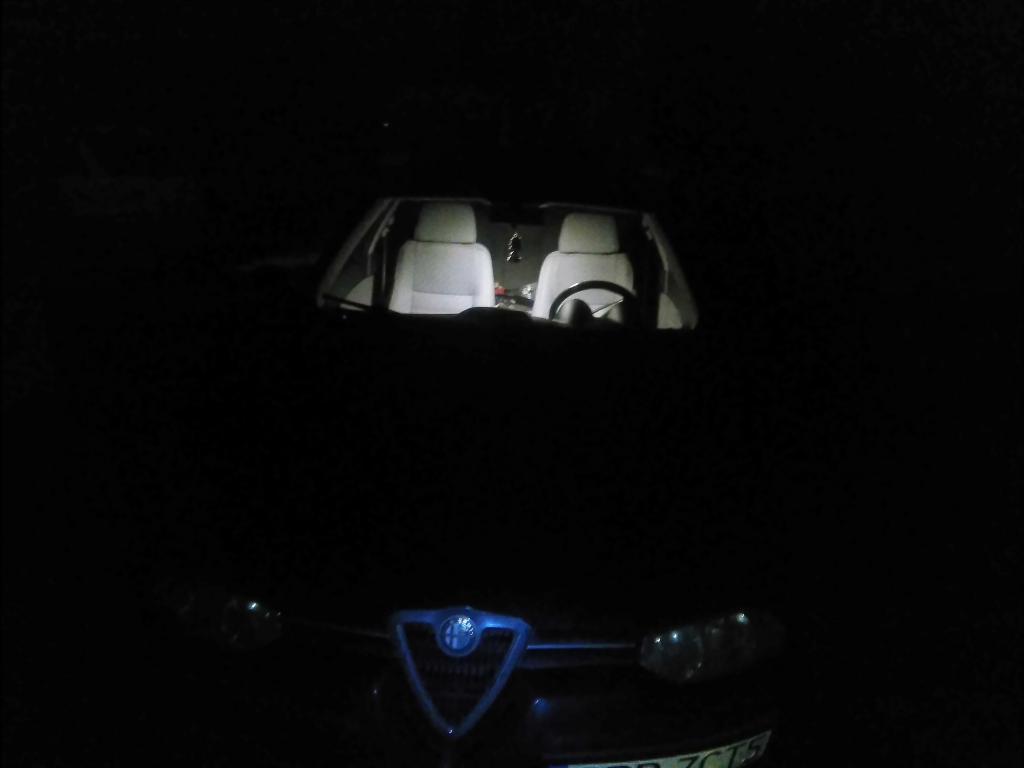

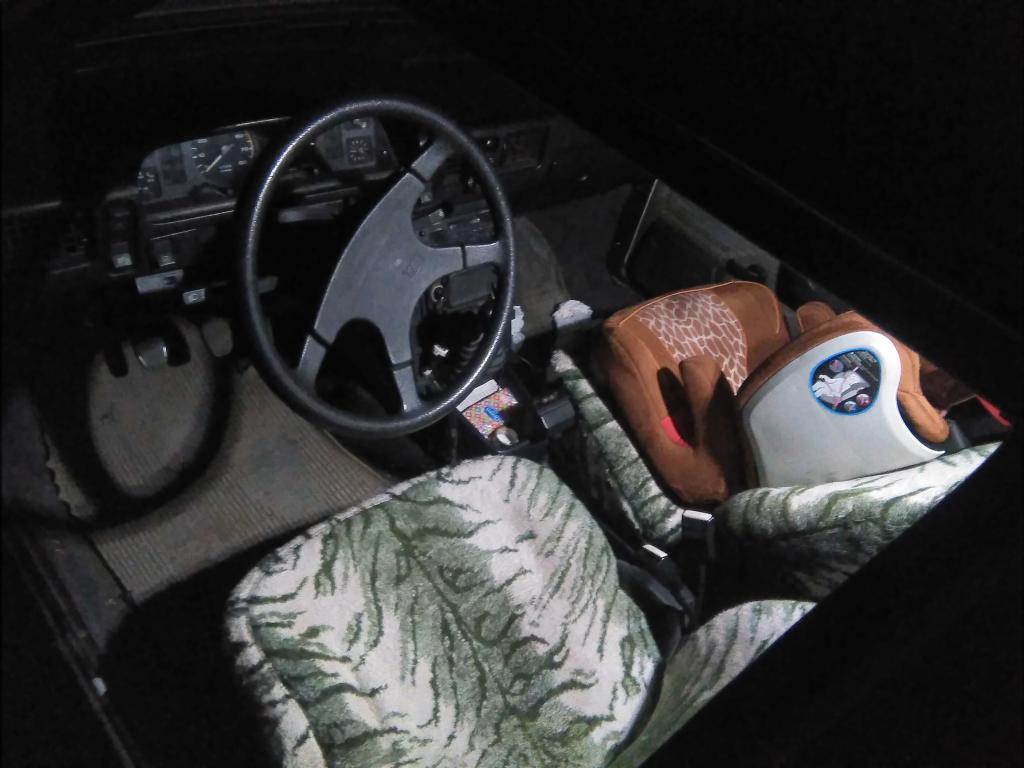

te mniejsze 10W maksymalnie dają 1100 lumenów robiłem na takich ledach oświetlenie poloneza jakieś 2 miesiące temu :-) tak wyglądały efekty:

Załącznik 217338 Załącznik 217339

aparat nie oddaje jasności świecenia zawsze przyciemnie w odczuciu realnym było jasno jak w dzień zaznaczam ze punkt świetlny był tylko jeden w alfie mamy 3 w kabinie i 3 w bagażniku :-)

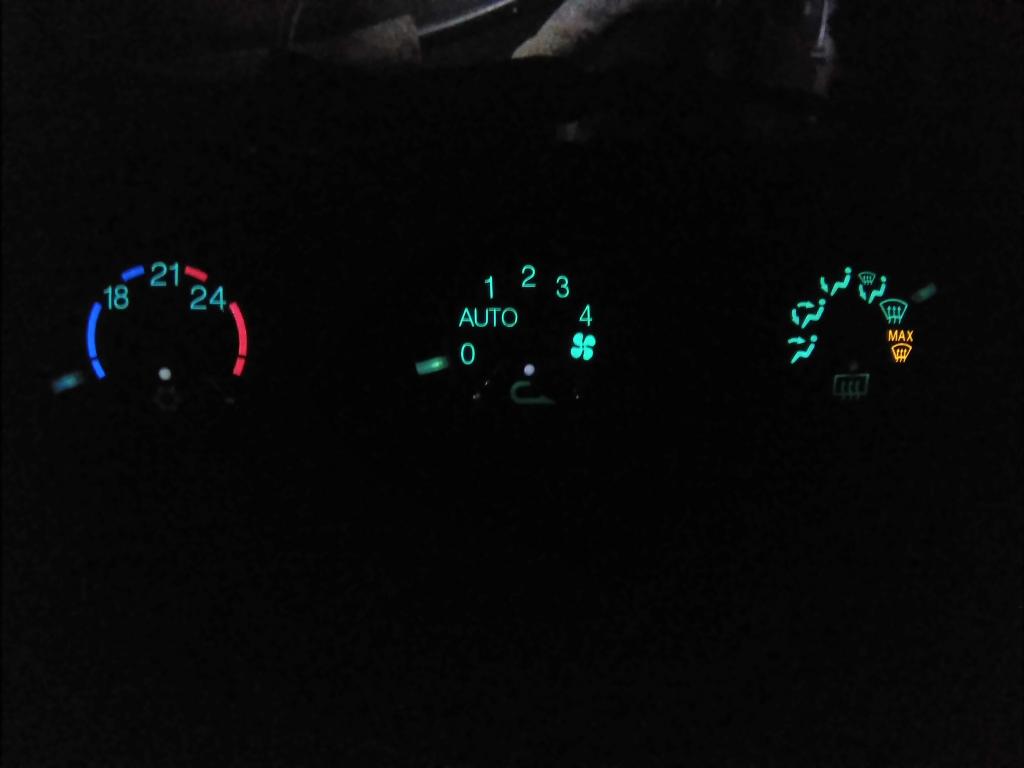

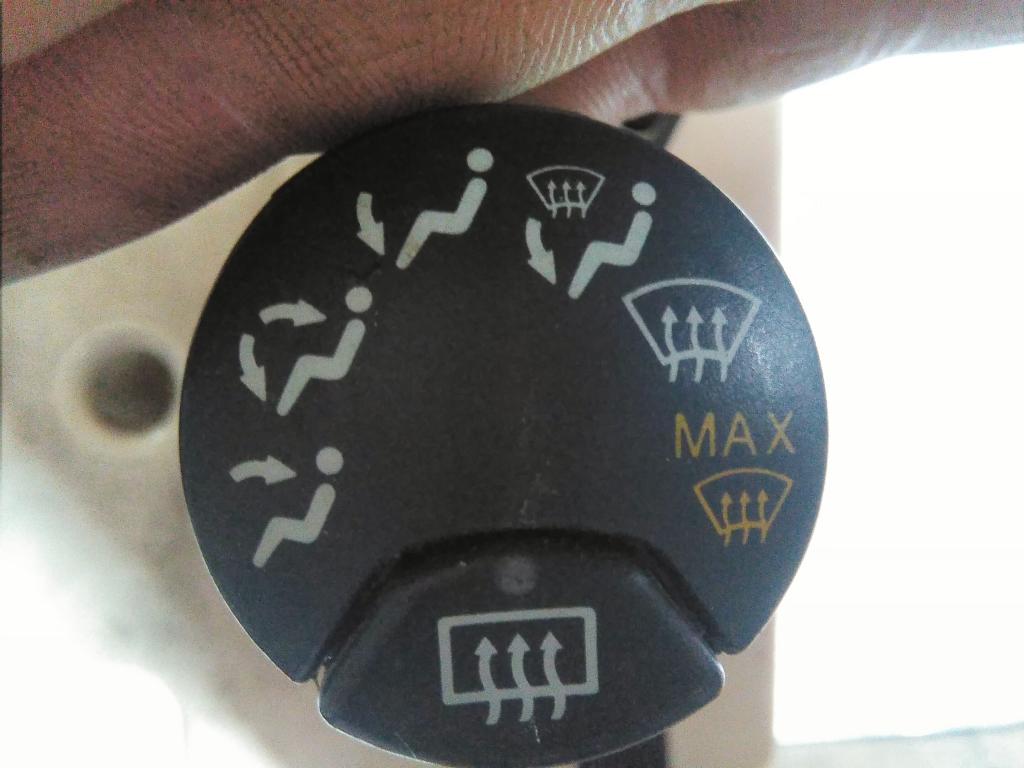

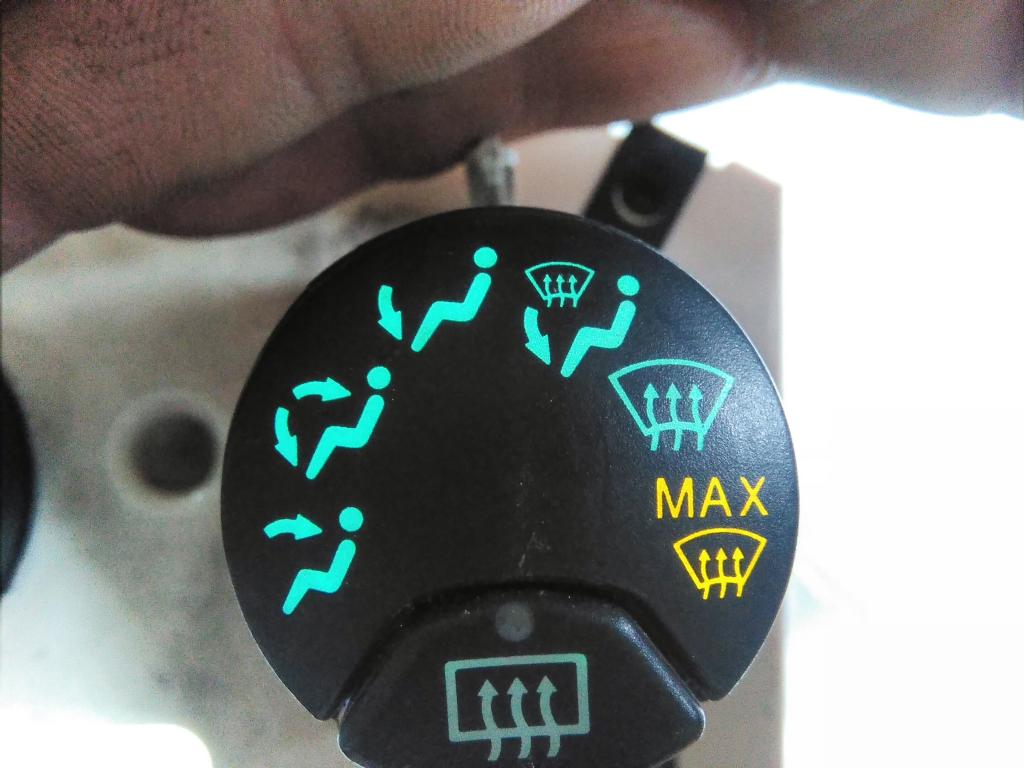

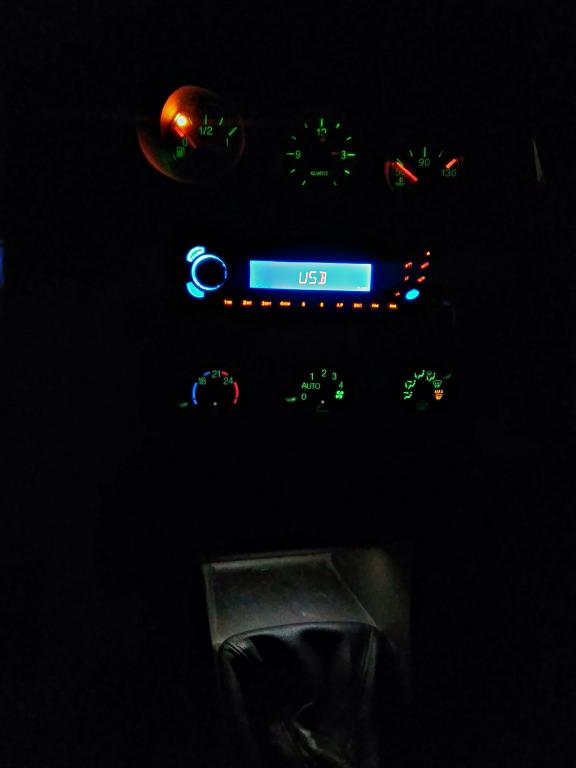

Co i jak wsadziłeś w podświetlenie gałek od klimatyzacji i nawiewu bo ikony sa bardzo ładnie doświetlone

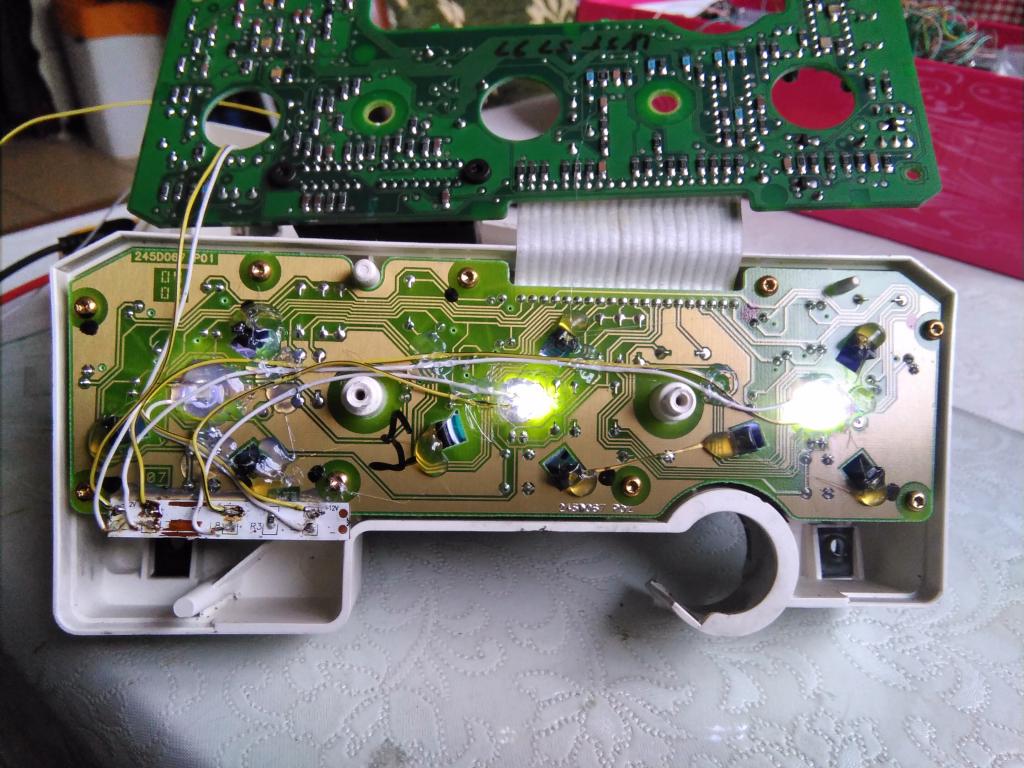

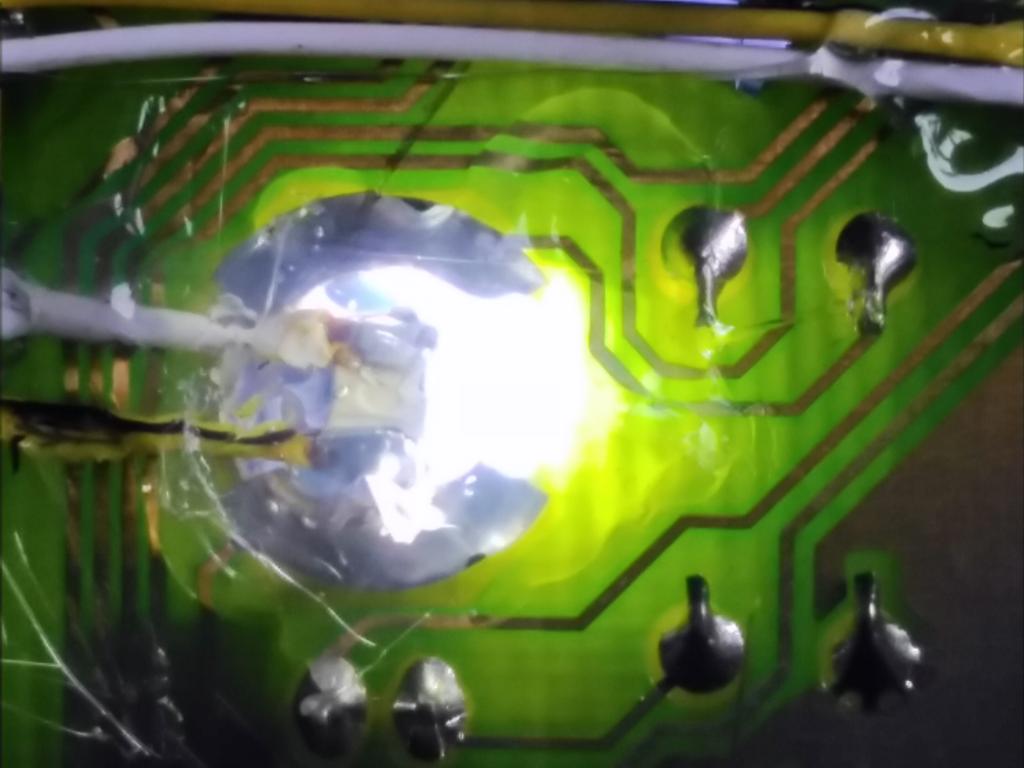

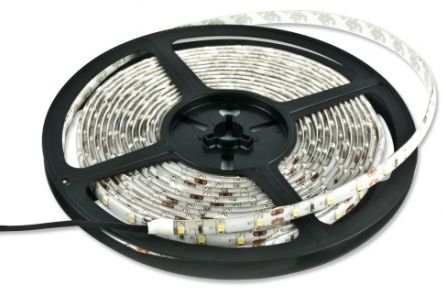

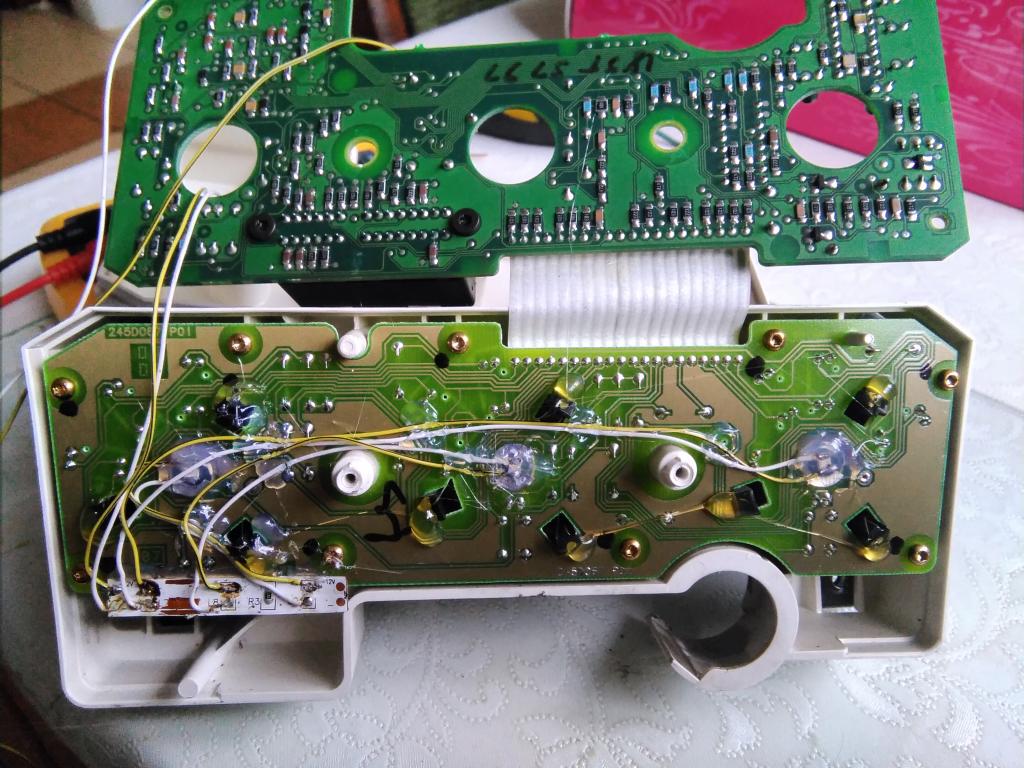

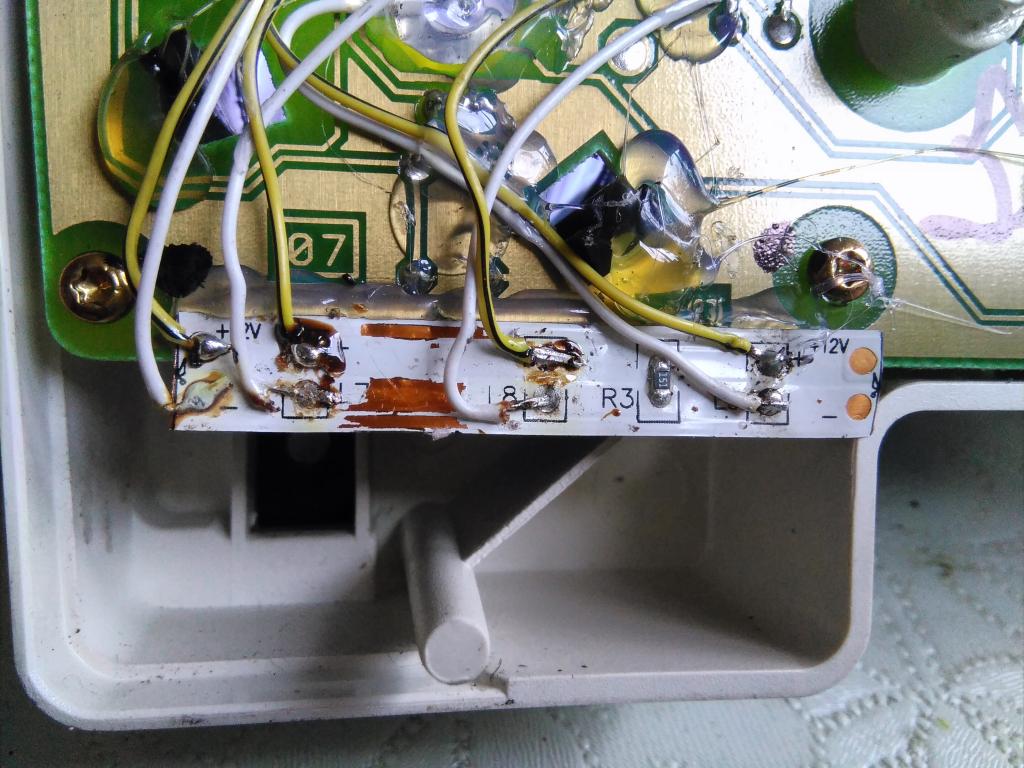

Załącznik 217393 zwykła taśma ledowa najtańsza 8z za 5m bo tam nie trzeba jakichś wypasionych mocnych ledów mają tylko równo oświetlać kanał świetlny żeby nie było załamań i odbarwień :-) po niechcianym załamaniu światła

tu powinno być wszystko widoczne jak zostało to zamontowane :-P moze w sirodku niechlujnie ale efekt ma być na zewnątrz:
Załącznik 217397 Załącznik 217398 Załącznik 217399 Załącznik 217402 Załącznik 217401 Załącznik 217400 Załącznik 217404 Załącznik 217396

I takie modyfikacje lubie ogladac. Sam mysle o ledach na drzwiach po tym jak wdeplem w mega bloto;/

Wysłane z mojego GT-I9300 przy użyciu Tapatalka

Dziś poświęciłem jakąś godzinę na przeróbkę oświetlenia kabiny no i jest zacnie :-)

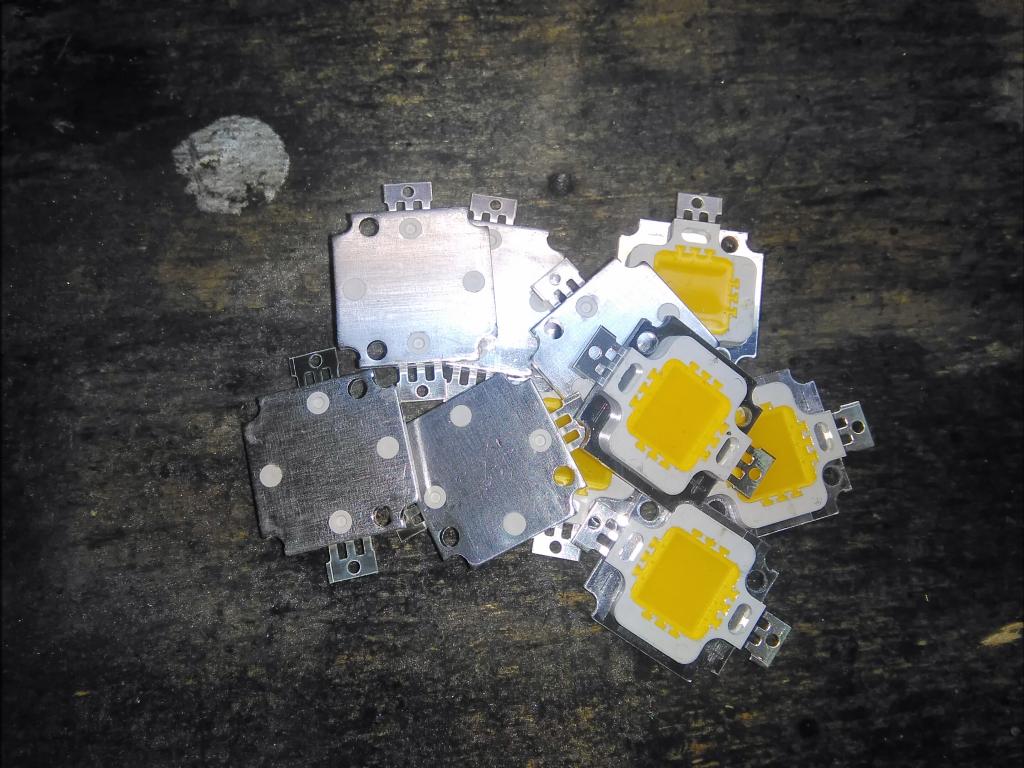

Więc tak zamówiłem u chińczyka z alliexpres ledy smd 10w 12v trzeba zwracać uwage na jakie napięcie są bo występują tez na 36v :-)

Załącznik 217586

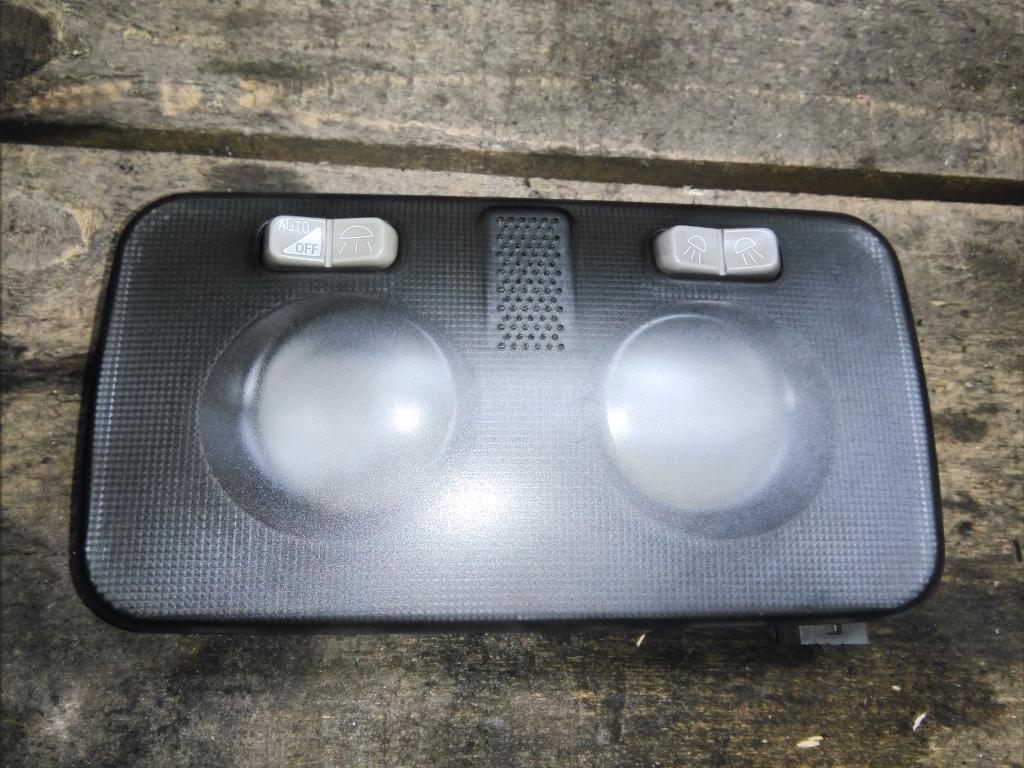

Lampka na stół warsztatowy i działamy:

Załącznik 217587 Załącznik 217588

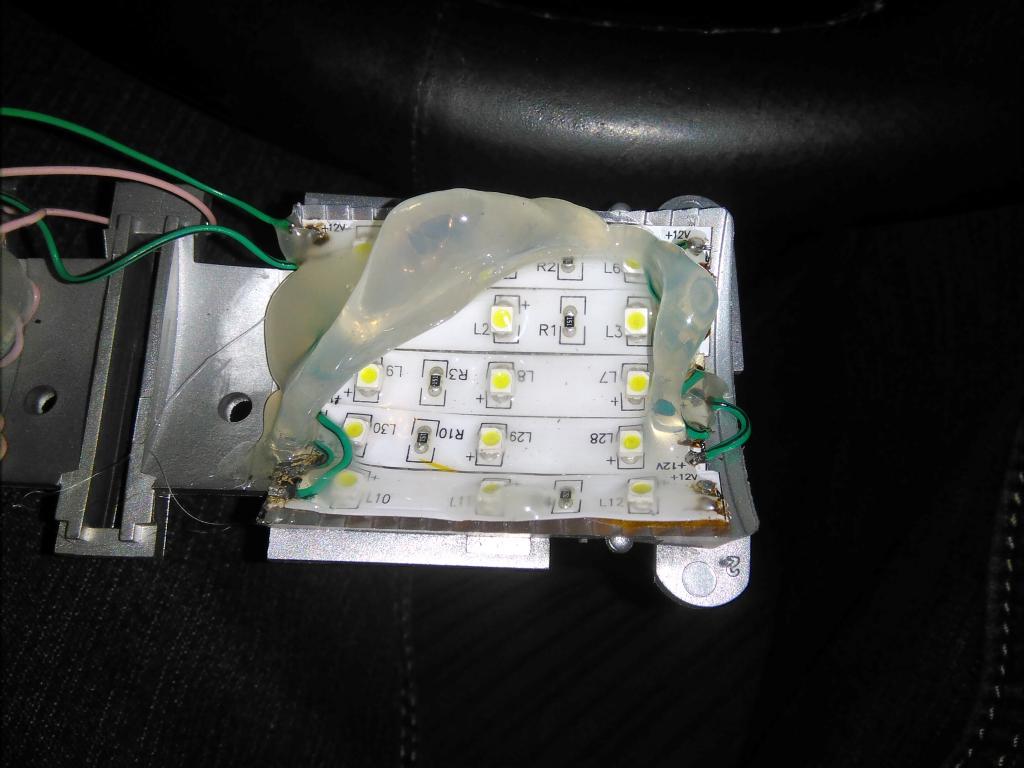

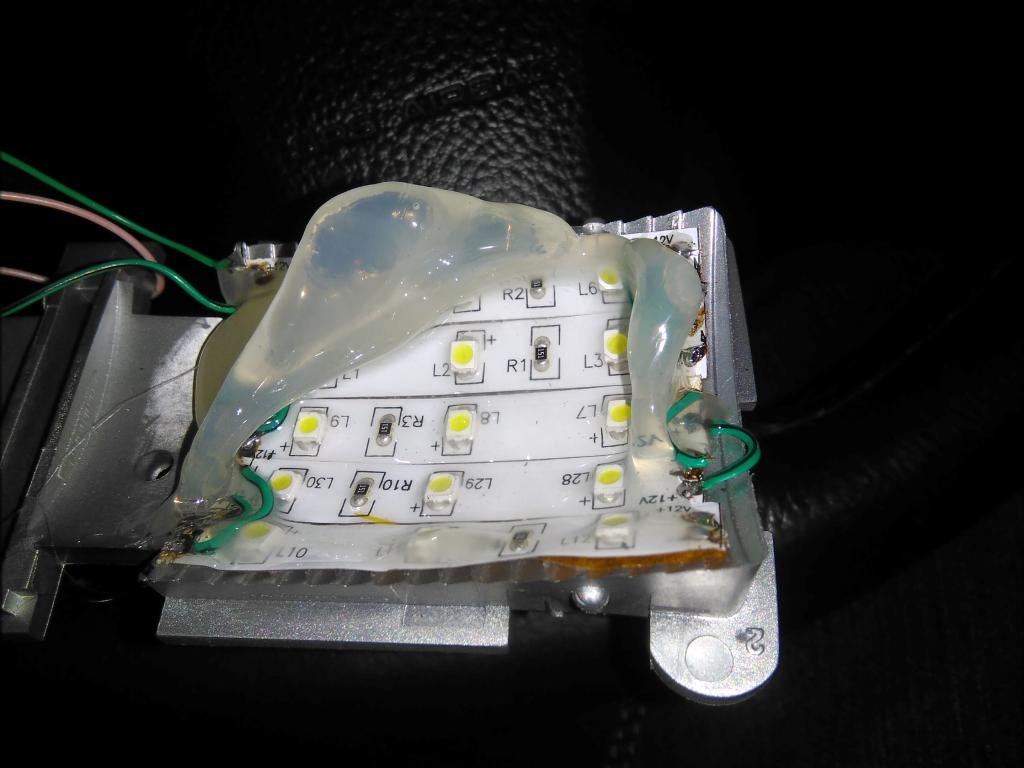

usuwamy nie udany projekt z taśmą ledową:

Załącznik 217589 Załącznik 217590

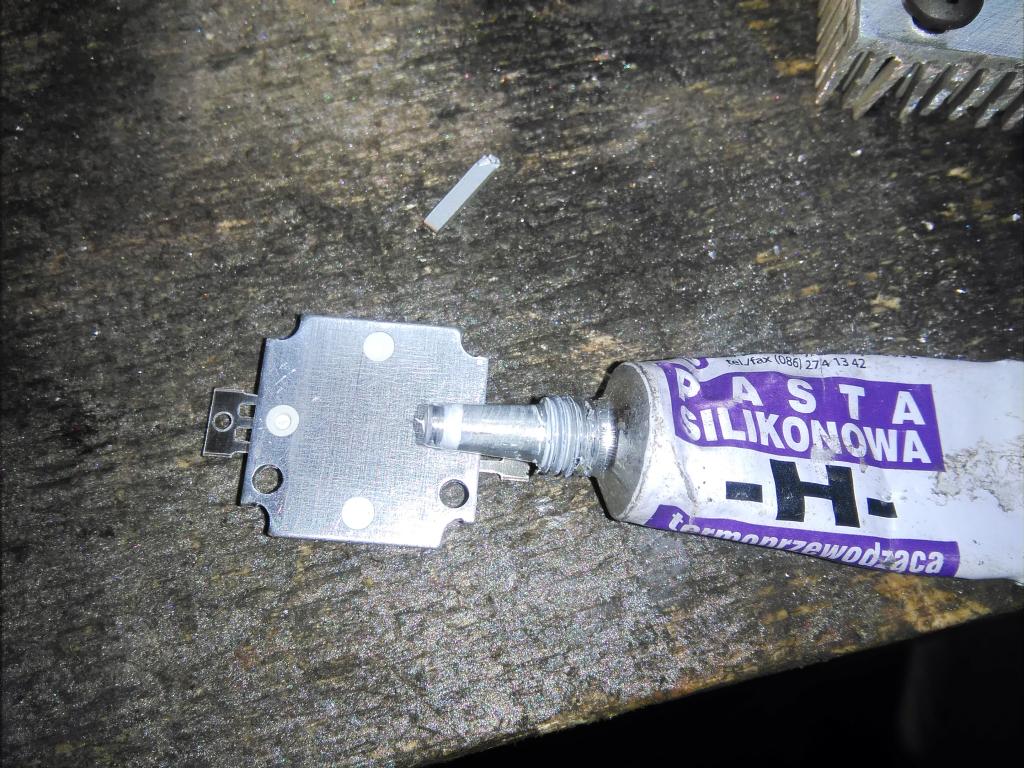

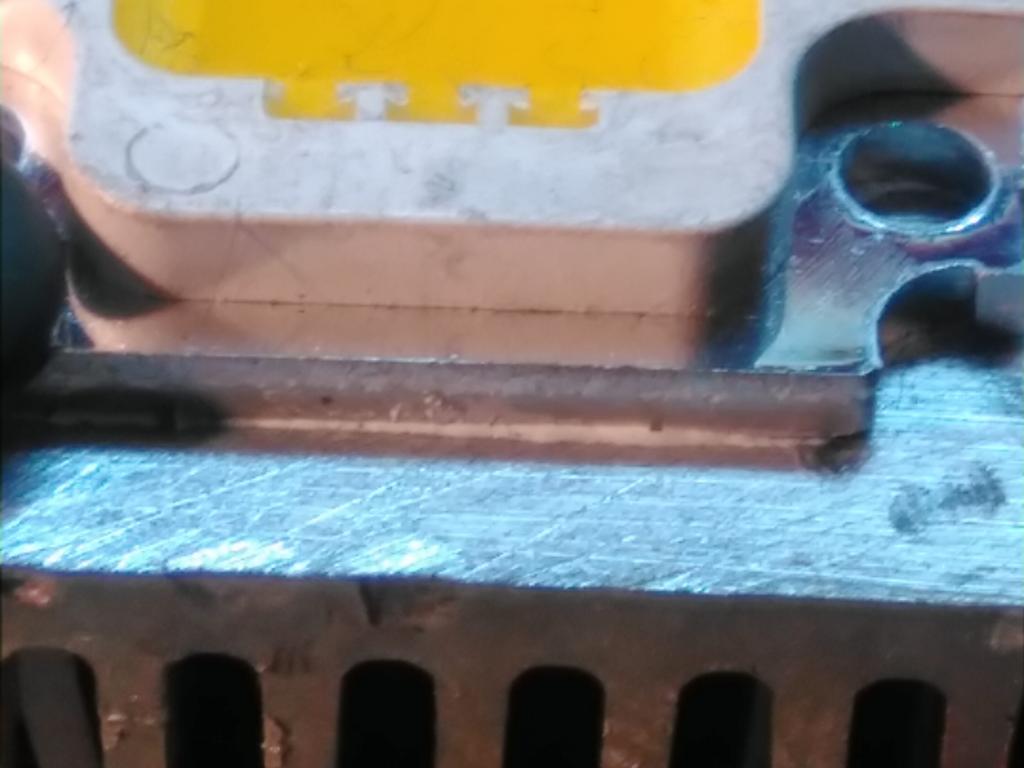

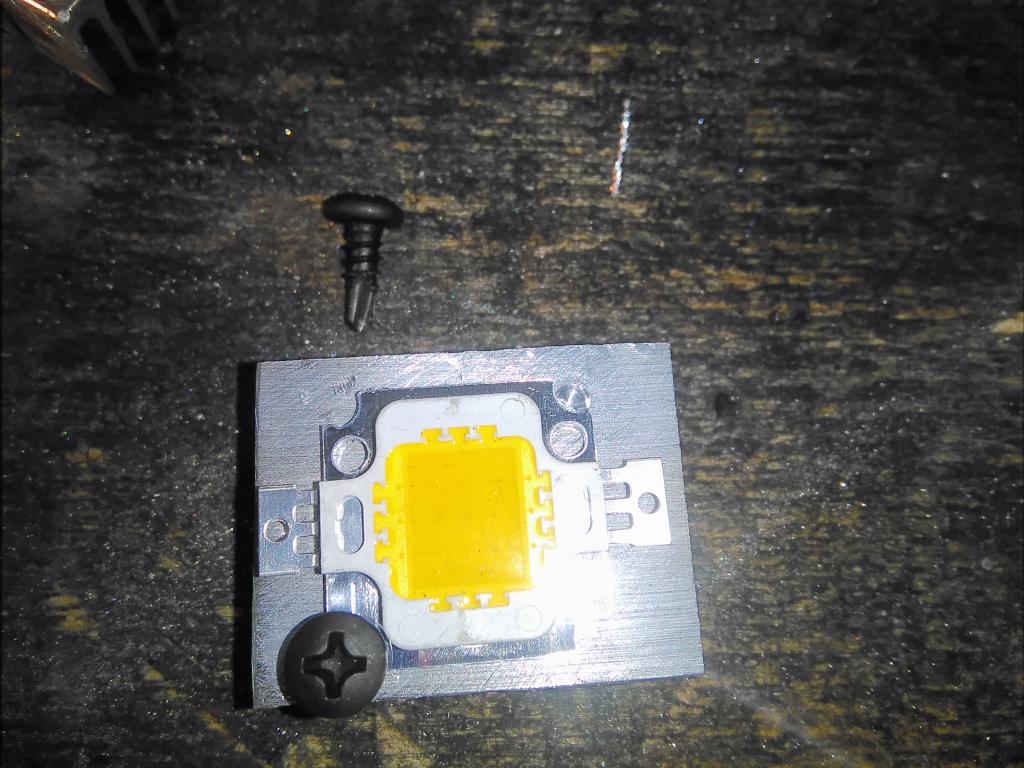

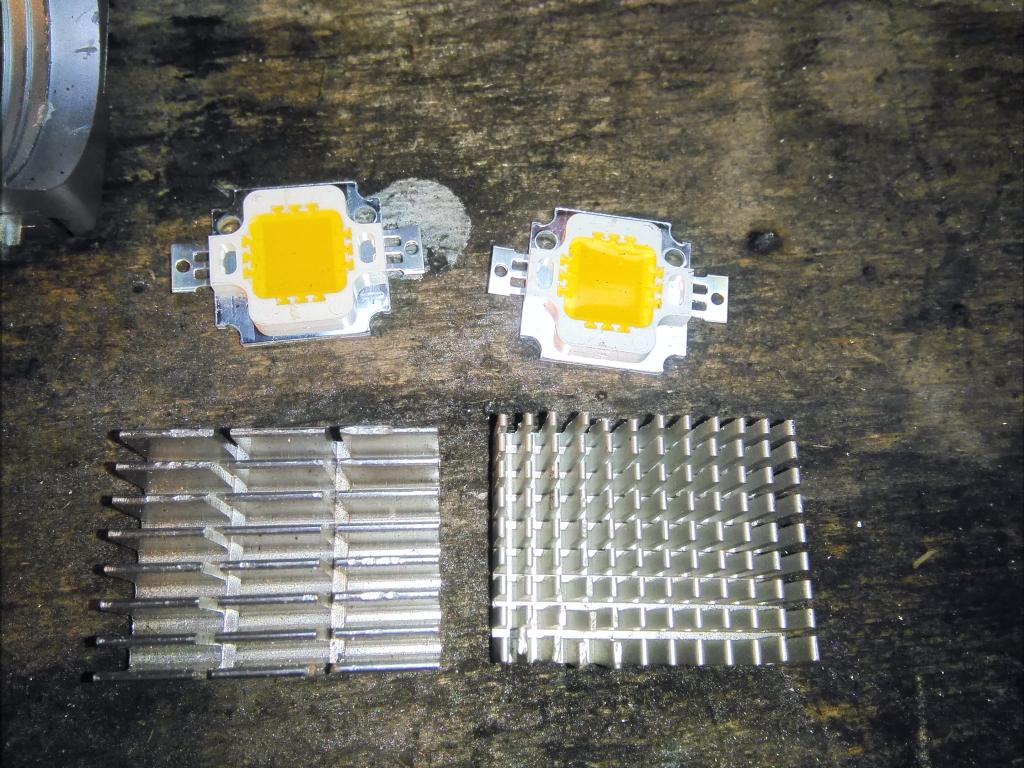

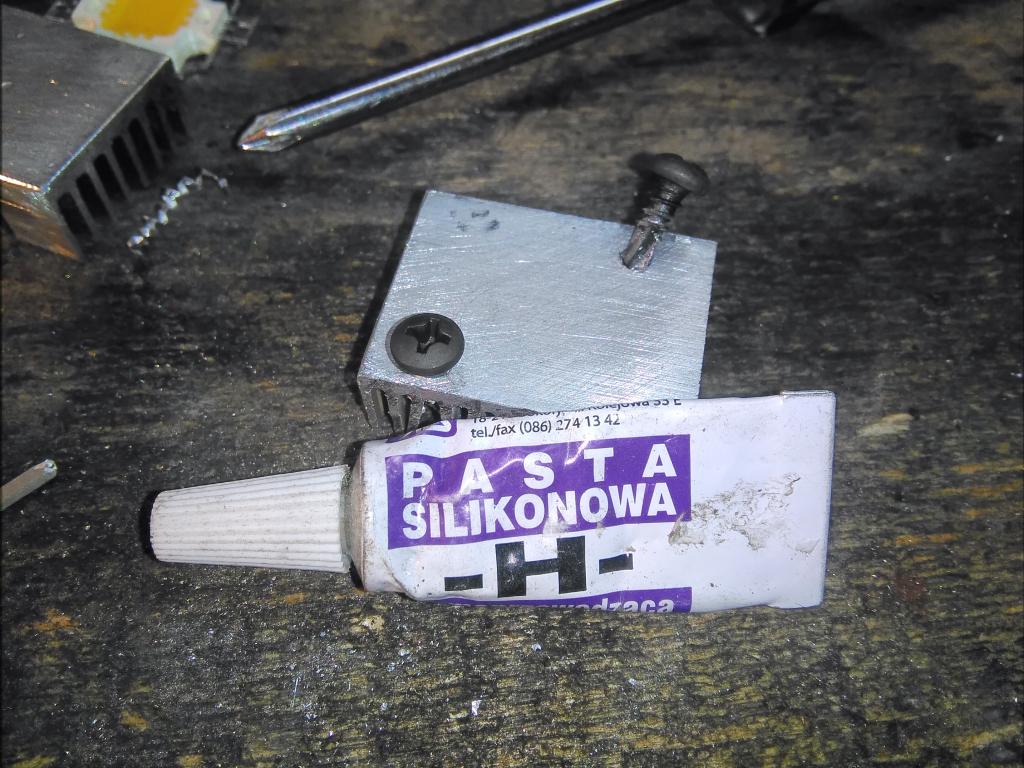

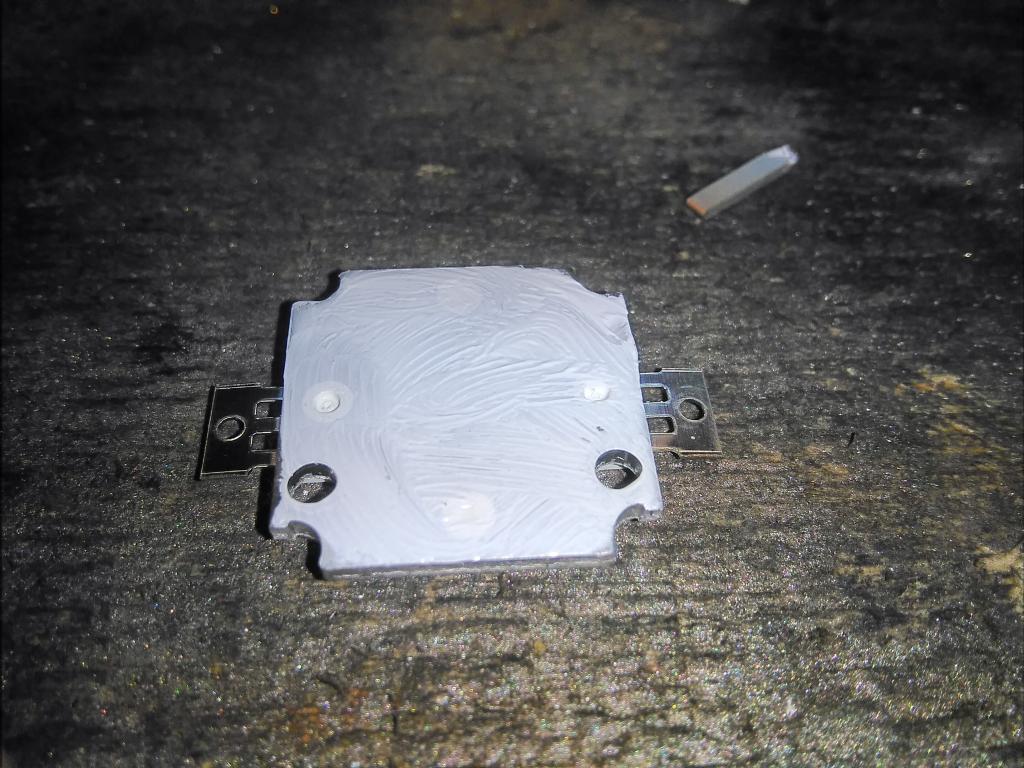

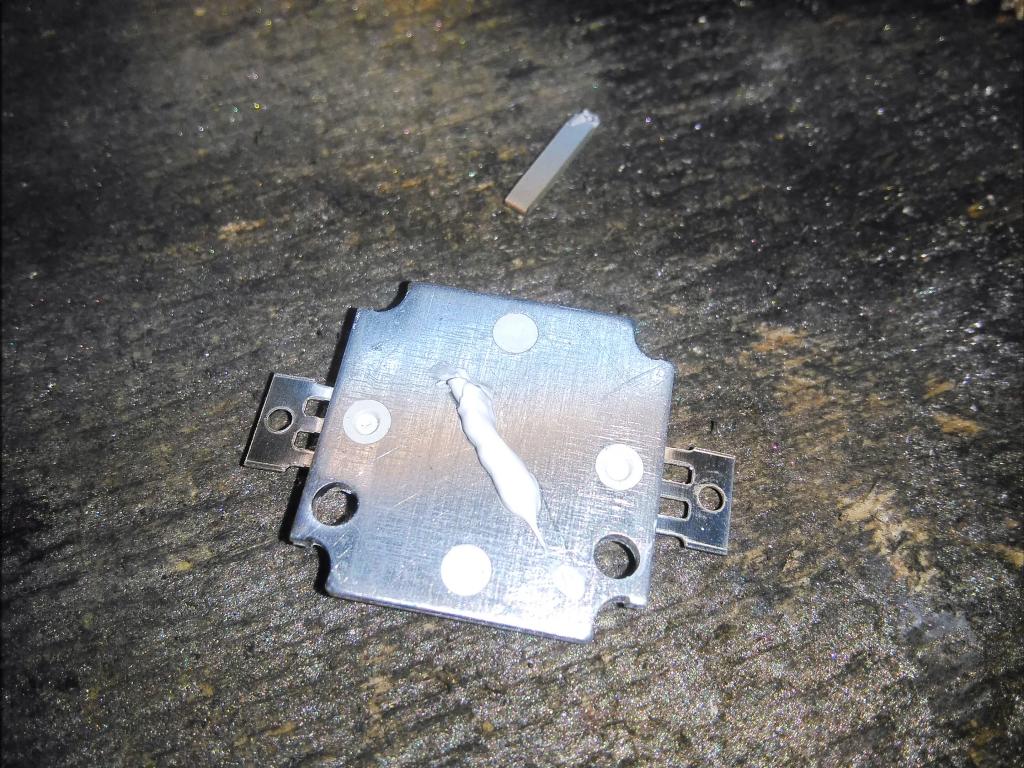

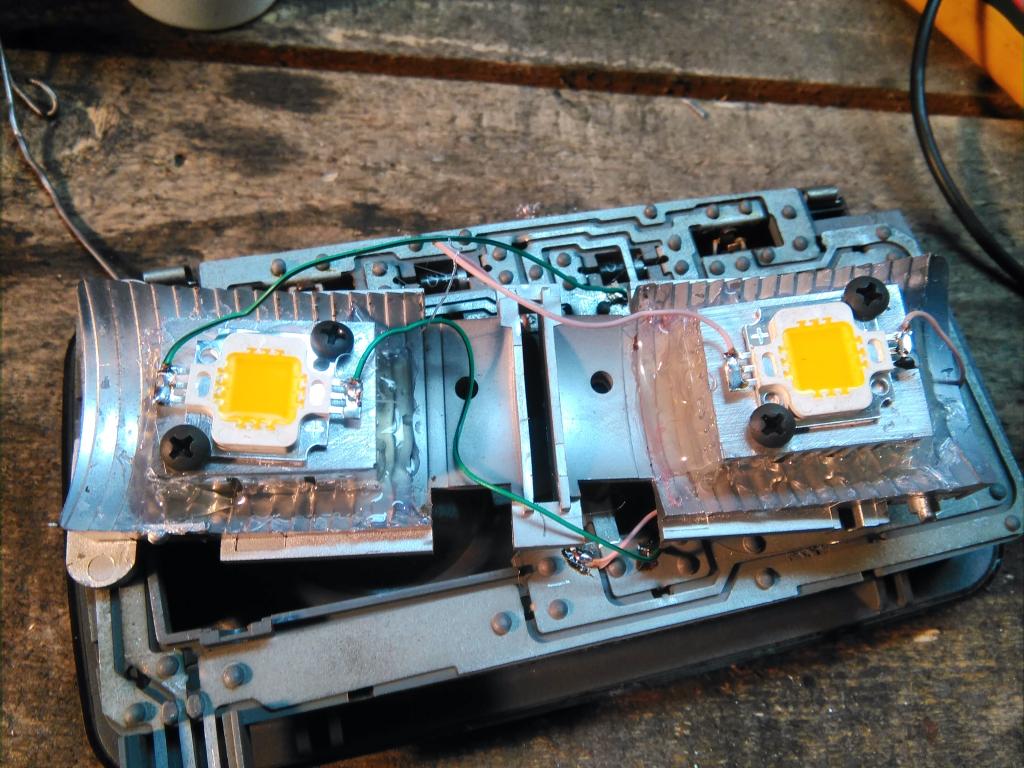

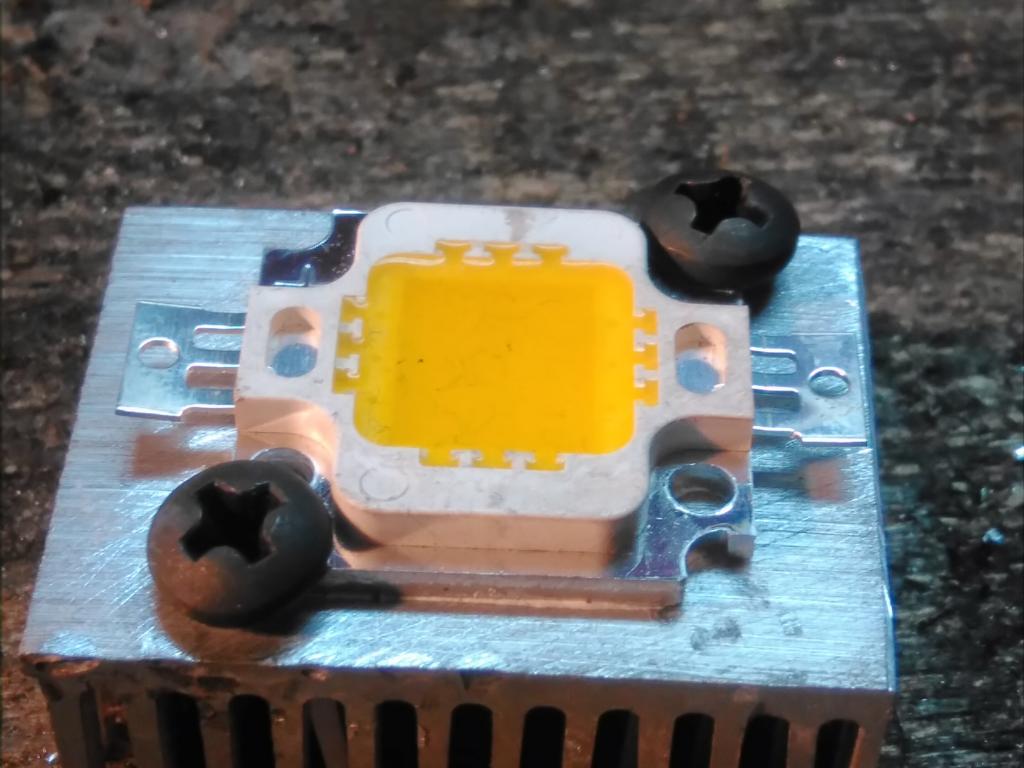

Przygotowujemy duże ledy do montażu te dają dość dużo ciepła wiec trzeba je osadzić na radiatorze z pastą silikonową poprawiającą przewodność cieplną:

Załącznik 217592 Załącznik 217593 Załącznik 217594 Załącznik 217595 Załącznik 217596 Załącznik 217597 Załącznik 217598 Załącznik 217591

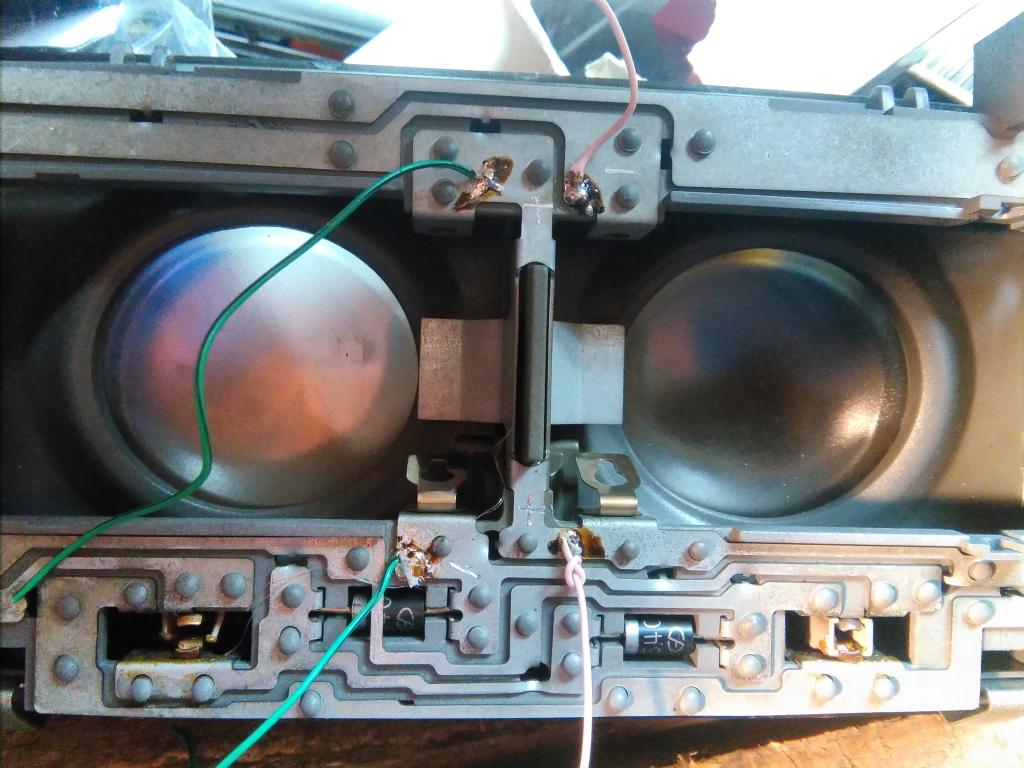

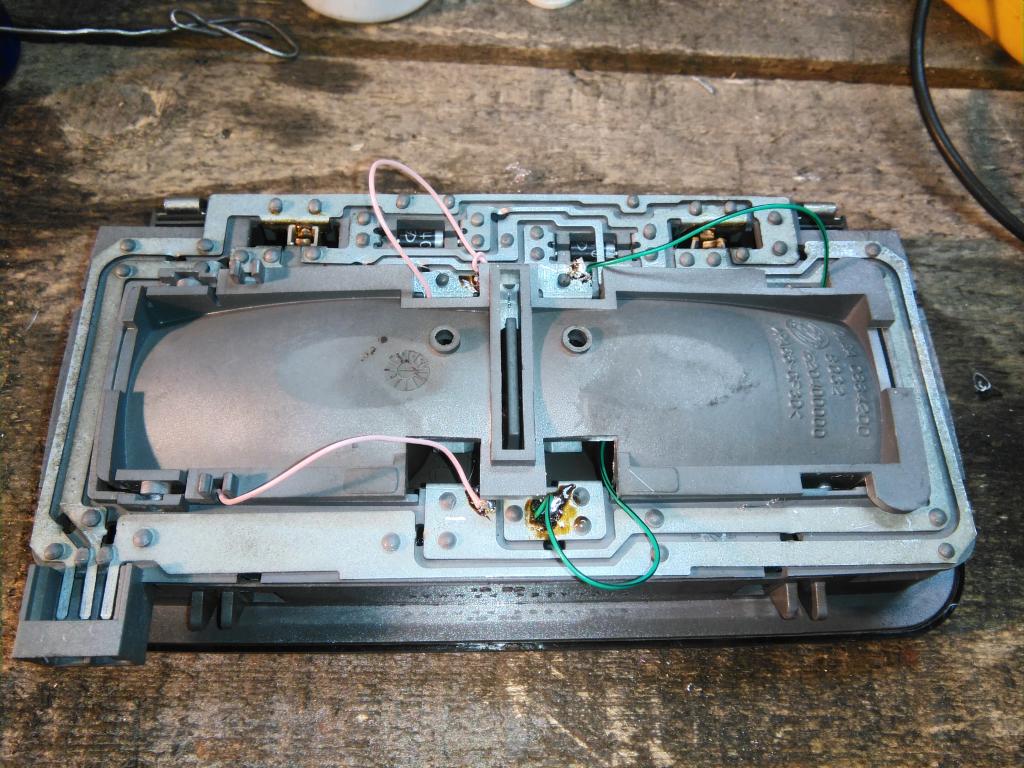

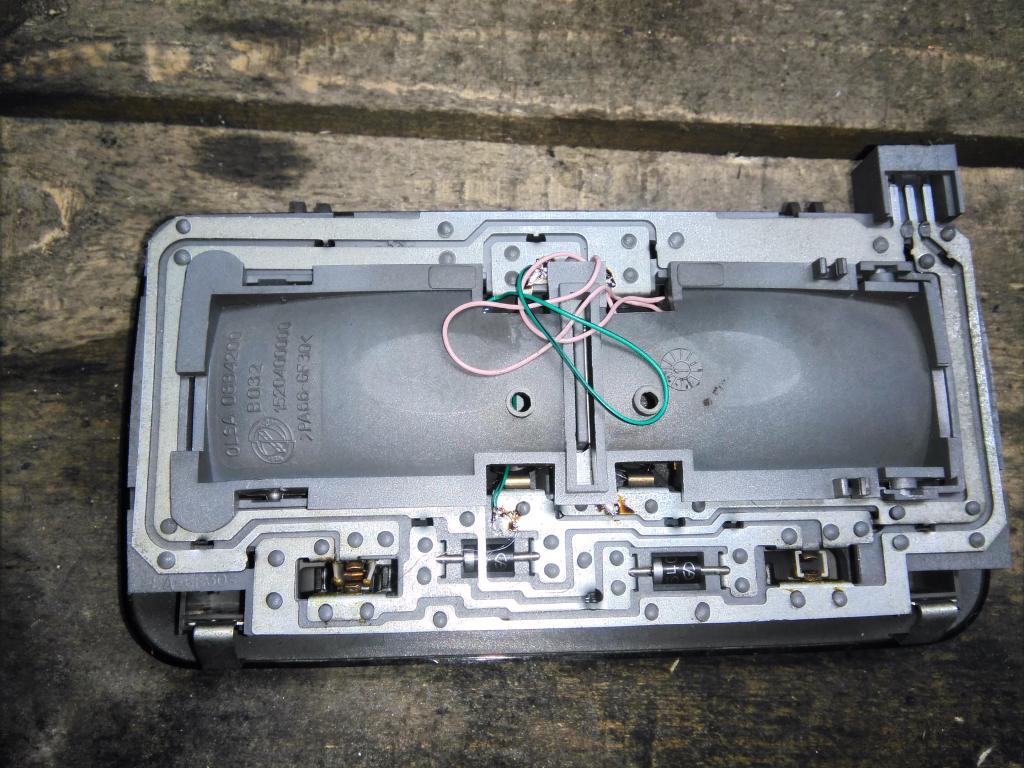

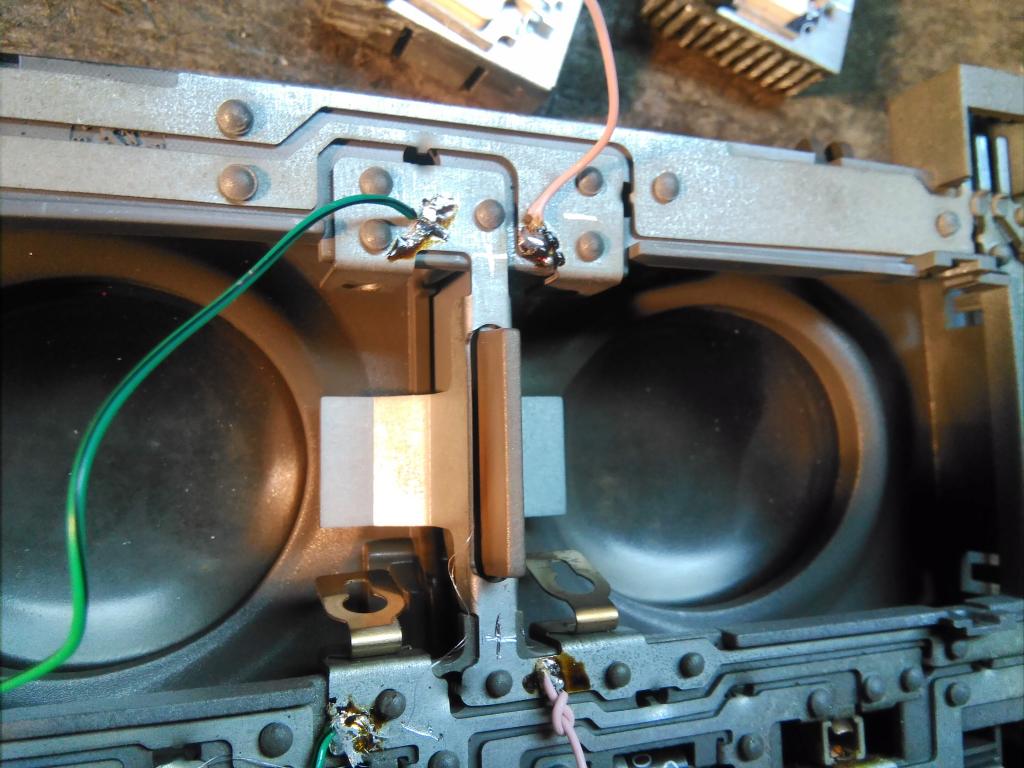

Odnajdujemy + i - w oprawce i mocujemy kable ja akurat Lutowałem :-)

Załącznik 217599 Załącznik 217600

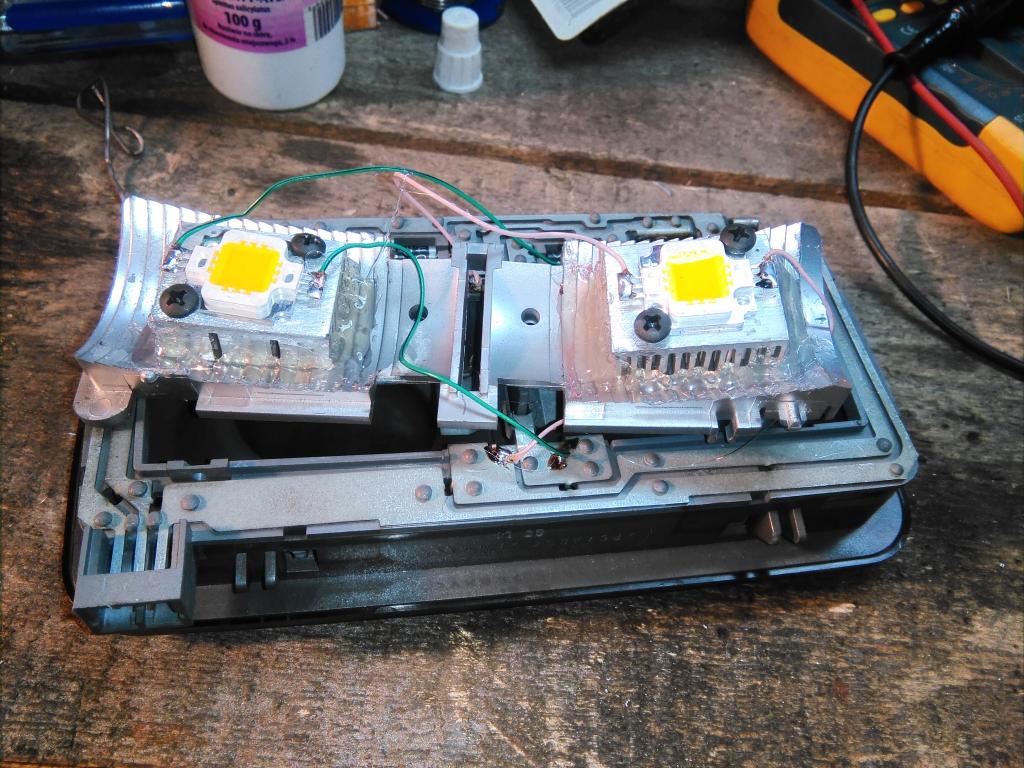

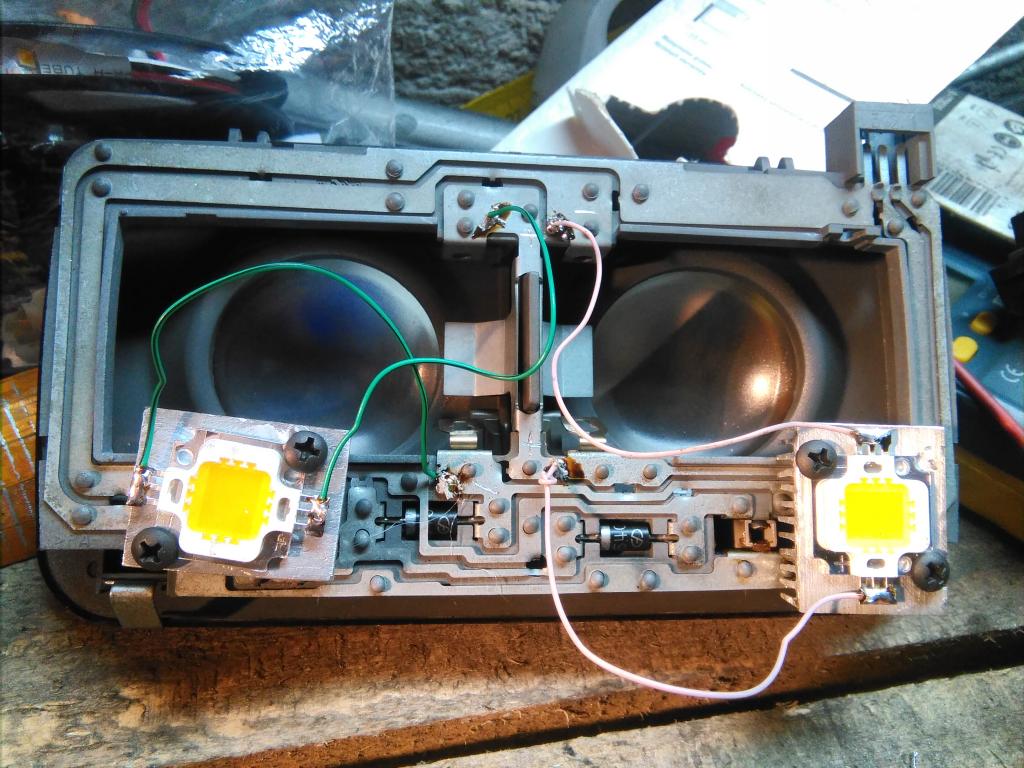

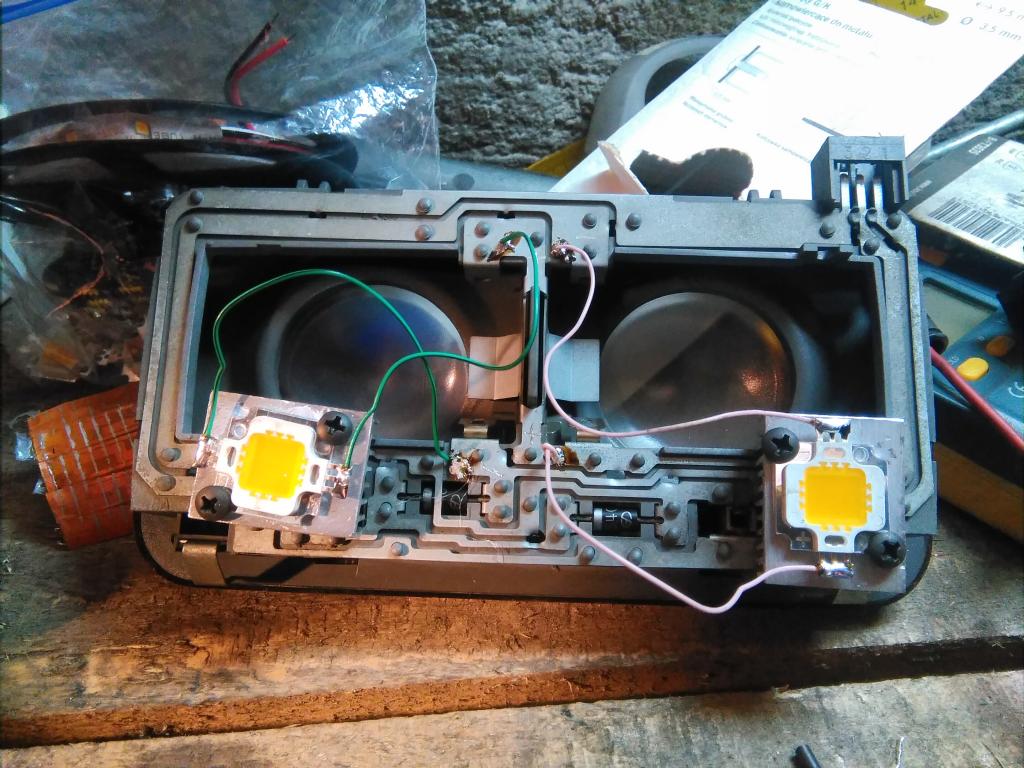

Podpinamy przygotowane wcześniej ledy zgodnie z biegunowością :-)

Załącznik 217602 Załącznik 217603 Załącznik 217604 Załącznik 217601

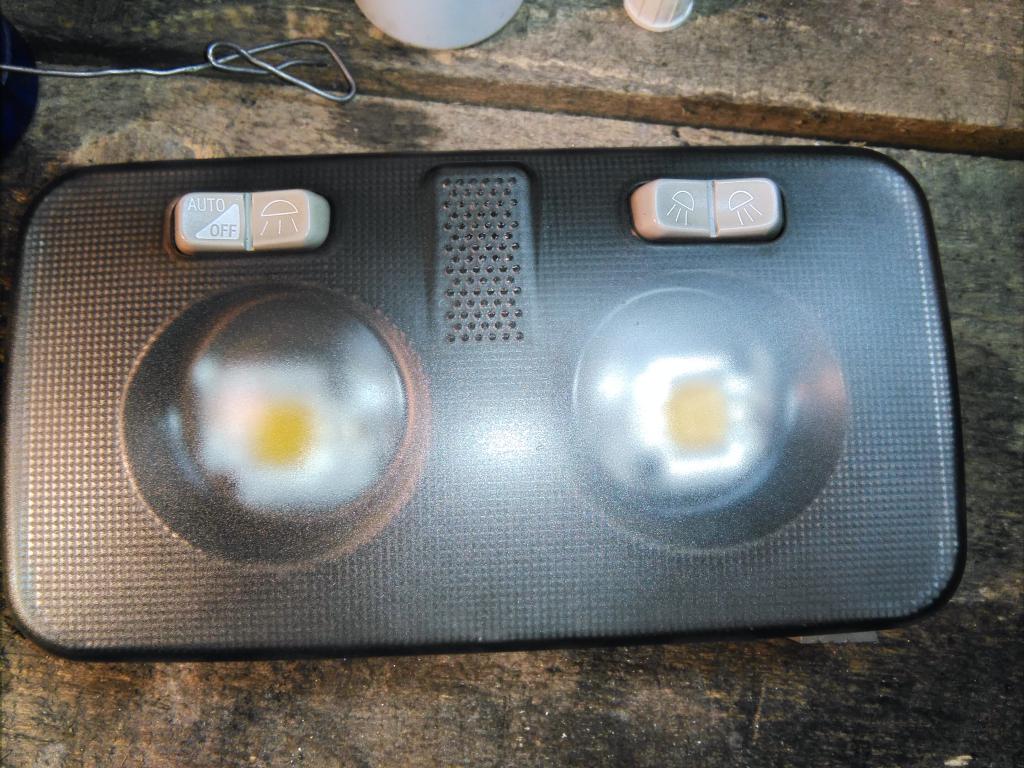

Składamy oprawkę i montujemy w samochodzie :-D

Załącznik 217606 Załącznik 217607 Załącznik 217608 Załącznik 217609 Załącznik 217605

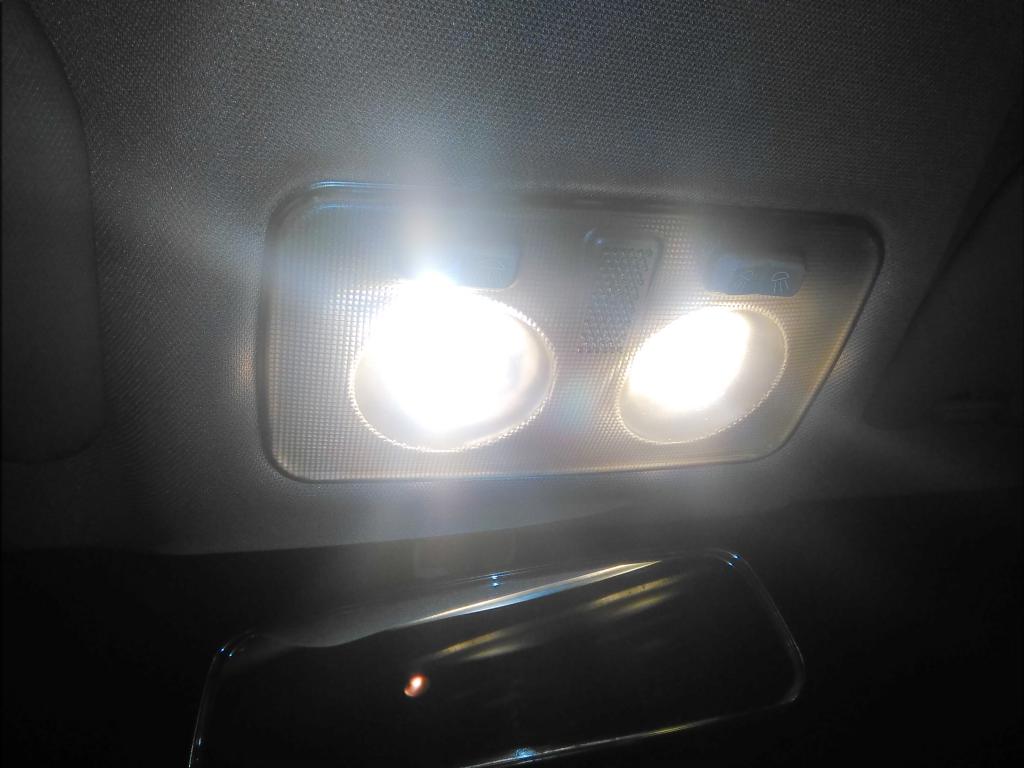

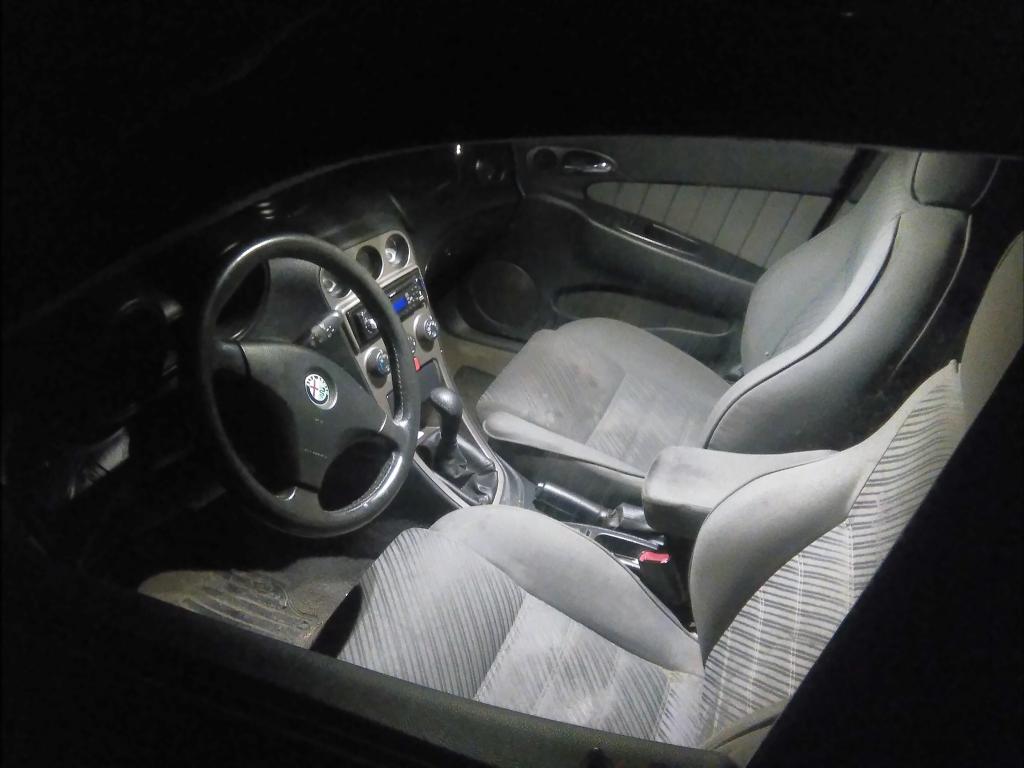

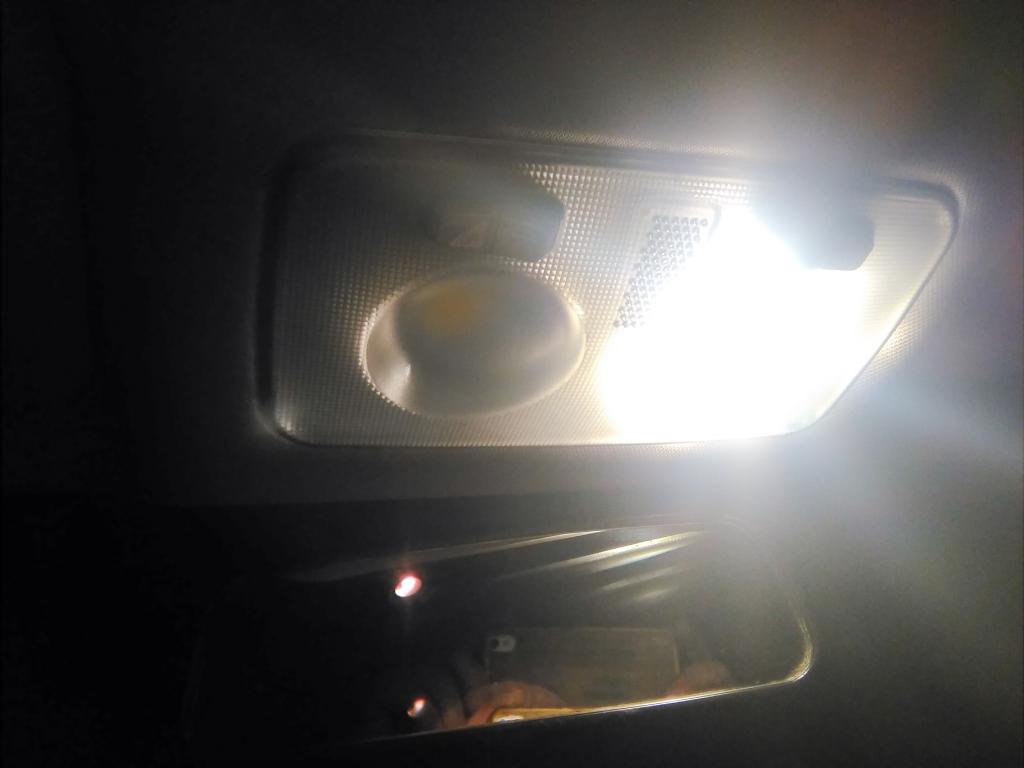

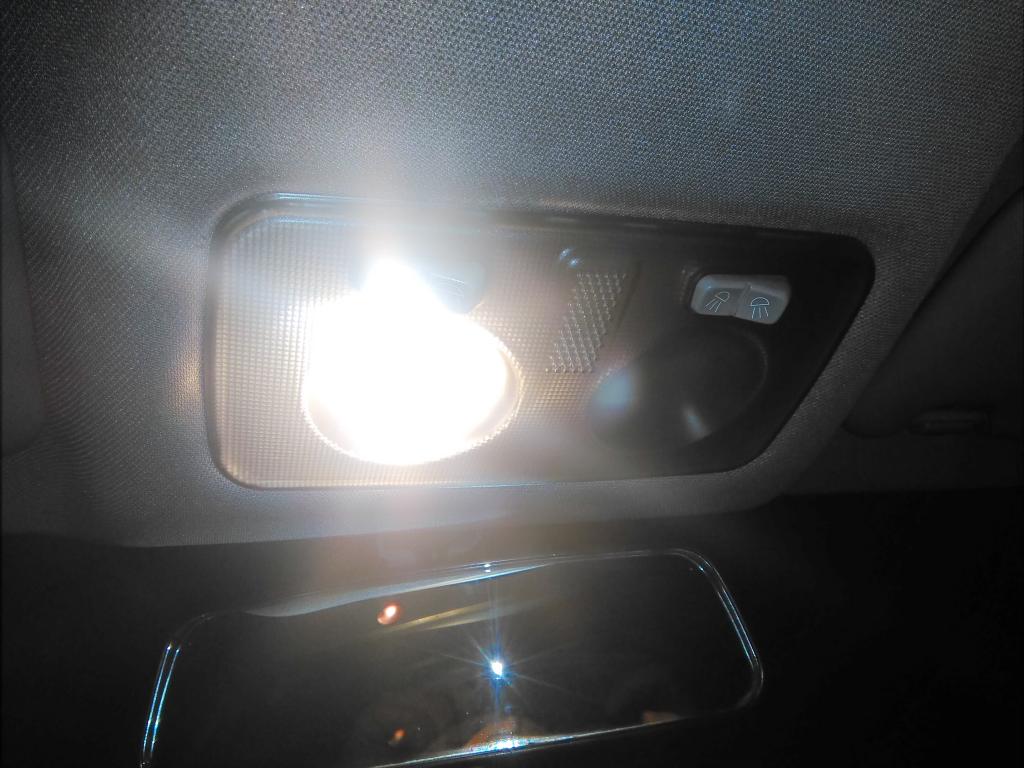

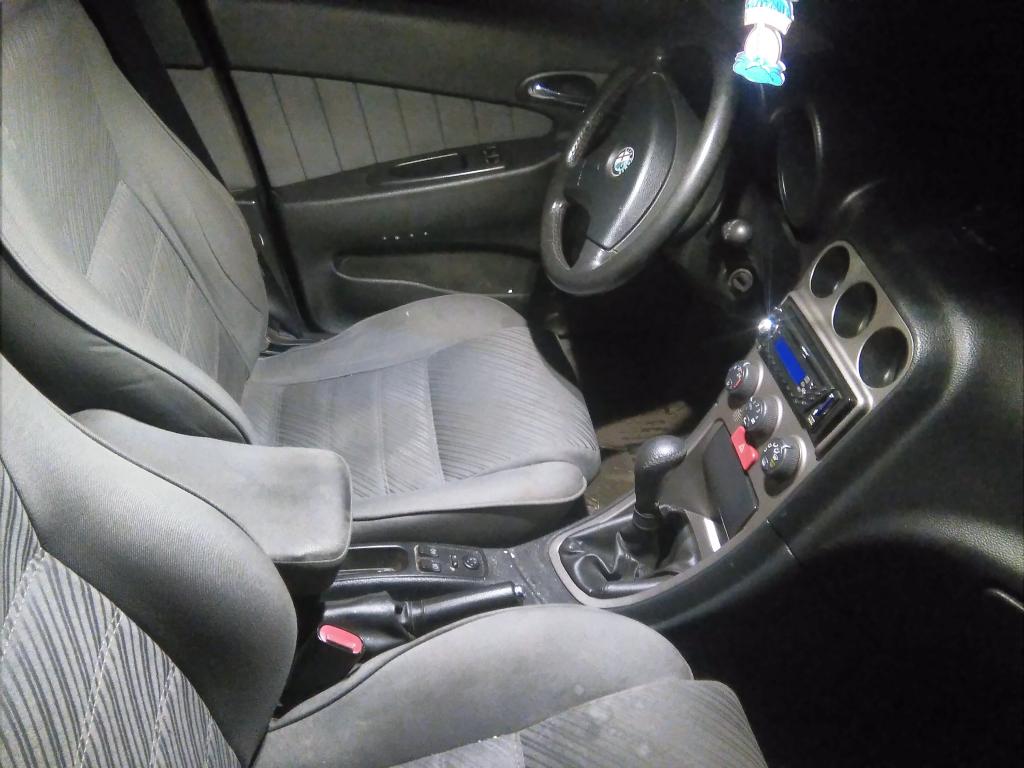

Efekt koncowy Mnie zadowala:

Załącznik 217611 Załącznik 217612 Załącznik 217614

Ja wybrałem barwę ciepłą bo jest zbliżona do oryginalnej żarówki ale jest mega jaśniej w samochodzie teraz można stóg siana wcisnąć i igły szukać :-D
i nie trwało to dłużej niż godzinę warto było :-P
Po takiej przeróbce zawsze można wrócić do oryginalnego rozwiązania nie jest to opcja inwazyjna co jest na +

Cholewka i widać ze czeka mnie pranie tapicerki ;-)
i aż ciekawe jak będzie wyglądało jak nad tylną kanapą też to zamontuje i w bagażniku :-D
.................................................. .................

Po kilku dniach skończyłem montaż ledów w suficie nad kanapą z tyłu i w bagażniku:

http://uploads.tapatalk-cdn.com/2016...e1273df8dc.jpg http://uploads.tapatalk-cdn.com/2016...15d16ba6c9.jpg http://uploads.tapatalk-cdn.com/2016...a165fa622c.jpg http://uploads.tapatalk-cdn.com/2016...2d4075cd05.jpg

Masz jeszcze te led albo link do nich.

Na aliexpres jest tego masa patrz żeby były 12v i moc jaką ci trzeba ja kupowałem 10w

Np:
http://s.aliexpress.com/BfQjABrq
