Problem z centralnym zamkiem Alfa 156 1.9jtd

Witam, pierw auto zamykałem z kluczyka ale niedawno naprawiłem sobie pilot (oryginalny, kluczyk ten czerwony z 1 przyciskiem na górze) i jest bajka, daleki zasięg, otwiera/zamyka bez problemu ale zauważyłem że podczas zamykania/otwierania nie mrugają kierunki, z czasem zaczęło to przeszkadzać, i tu moje pytanie:
Czy da się podłączyć kierunki pod oryginalną centralkę komfortu (za schowkiem pasażera) bo rozumiem że to tam mam się wpiąć?
Sporo szukałem w internecie i czytałem ale niestety nie znalazłem nigdzie konkretnej informacji.


Załącznik 227909


Odnieść się do rysunku.

Konektor A 20 stykowy
1 Zasilanie podnośnika szyby w drzwiach po stronie pasażera - podnoszenie
2 Sterowanie podnośnika szyby w drzwiach po stronie pasażera - opuszczanie
3 Zasilanie podnośnika szyby w drzwiach po stronie pasażera - opuszczanie
4 Połączenie z masą podnośnika po stronie pasażera
5 Sterowanie podnośnikiem szyby w drzwiach po stronie pasażera przełącznikiem po stronie kierowcy - opuszczanie
6 Sterowanie podnośnikiem szyby w drzwiach po stronie pasażera - podnoszenie
7 Nie podłączony
8 Zasilanie silnika podnośnika po stronie kierowcy - podnoszenie
9 Zasilanie silnika podnośnika po stronie kierowcy - opuszczanie
10 Sterowanie podnośnikiem po stronie kierowcy - podnoszenie
11 Sterowanie podnośnikiem po stronie kierowcy - opuszczanie
12 Nie podłączony
13 Nie podłączony
14 Nie podłączony
15 Zasilanie +30
16 Zasilanie +30
17 Nie podłączony
18 Sterowanie podnośnikiem szyby w drzwiach po stronie pasażera przełącznikiem po stronie kierowcy - podnoszenie
19 Nie podłączony
20 Połączenie z masą podnośnika szyby przedniej po stronie kierowcy
Konektor B 18 stykowy
1 Wyłącznik przednich świateł przeciwmgielnych
2 Wyłącznik świateł wewnętrznych w drzwiach przednich po stronie kierowcy
3 Wyłącznik świateł wewnętrznych w drzwiach przednich po stronie pasażera
4 Zasilanie silników blokowania drzwi (odblokowanie)
5 Zasilanie silników blokowania drzwi (blokowanie)
6 Nie podłączony
7 Zasilanie +15
8 Zasilanie +30
9 Zasilanie przekaźnika tylnej szyby ogrzewanej
10 Nie podłączony
11 Wyjście do lampki sygnalizacyjnej tylnej szyby ogrzewanej
12 Nie podłączony
13 Połączenie z masą urządzeń elektronicznych i zamka centralnego
14 Sterowanie ogrzewaniem tylnej szyby
15 Sterowanie (blokowanie) zamkiem drzwi przednich kluczykiem lub przyciskiem blokady
16 Sterowanie (odblokowanie) zamkiem drzwi przednich kluczykiem lub przyciskiem blokady
17 Sterowanie ogrzewanej szyby tylnej przy włączonej klimatyzacji ('odraszanie szybkie')
18 Nie podłączony
Konektor C 16 stykowy
1 Zasilanie czasowe tylnej lampy oświetlenia wnętrza nadwozia
2 Zasilanie czasowe lampy oświetlenia bagażnika
3 Zasilanie czasowe przedniej lampy oświetlenia wnętrza nadwozia
4 Nie podłączony
5 Nie podłączony
6 Sterowanie (blokowanie) nadajnikiem zdalnego sterowania
7 Wyłącznik świateł wewnętrznych w drzwiach tylnych po stronie kierowcy
8 Sygnał włączonych świateł pozycyjnych
9 Nie podłączony
10 Nie podłączony
11 Sterowanie przekaźnikiem tylnych świateł przeciwmgielnych
12 Nie podłączony
13 Wyłącznik świateł wewnętrznych w drzwiach tylnych po stronie pasażera
14 Wyłącznik świateł wewnętrznych w pokrywie bagażnika
15 Sterowanie (odblokowanie) nadajnikiem zdalnego sterowania
16 Nie podłączony

Opis ma eLearna.
Może mi ktoś wytłumaczyć co, gdzie i jak podłączyć żeby działały kierunki podczas zamykania/otwierania?
Dodam że alarmu nie posiada a przynajmniej nic nie wiem na ten temat, alfa jest z 2000 roku

Wyczytałem jeszcze ze schematu ze wychodzi sygnał na kierunkowskazy z odbiornika centralnego zamka (ten co jest w bagażniku pod światłem stop). Ten sygnał wychodzi z pinu nr. 1 , i piszą że tu trzeba podpiąć kierunki tylko jak to rozdzielić?
Jeden kabelek na 2 strony?
Czy tak się da?
Moim zdaniem to będzie kolidować ze sobą podczas włączania normalnie kierunków podczas jazdy, a może się mylę?

Cytat:

---

Napisał Dziki90

Wyczytałem jeszcze ze schematu ze wychodzi sygnał na kierunkowskazy z odbiornika centralnego zamka (ten co jest w bagażniku pod światłem stop). Ten sygnał wychodzi z pinu nr. 1 , i piszą że tu trzeba podpiąć kierunki tylko jak to rozdzielić?
Jeden kabelek na 2 strony?
Czy tak się da?
Moim zdaniem to będzie kolidować ze sobą podczas włączania normalnie kierunków podczas jazdy, a może się mylę?

---

Będzie kolidować bez dwóch zdań.
2x DIODA PROSTOWNICZA BY550 wpięta w dwa kabelki podłączone do kostki od kierunków załatwi sprawę.

- - - Updated - - -

Moduł komfortu to jedno,a centralka zamka centralnego to drugie. I z reguły podpinane nawet te dedykowane centralki sterujące centralnym zamkiem są podpinane pod sterowanie siłownikami (master/drzwi kierowcy/ i slave /pozostałe
Natomiast co do migania kierunków, to być może u Ciebie wystarczy zrobić reset centralki fabrycznej, bo dedykowane mają osobny obwód z centralki do wpięcia się pod kierunki.
Nie masz czasem schowanej "czarnej skrzynki" pod boczną osłoną deski rozdzielczej przy kierownicy albo schowanej za wykładziną w nadkolu pod deską?

Czyli jeśli dobrze zrozumiałem to muszę rozdzielić przewód z pinu 1 kostki odbiornika który znajduje się w bagażniku

Załącznik 227917


i wpiąć się jednym do "+" lewego kierunku a drugim do "+" prawego kierunku, i na tych dwóch przewodach wlutować 2 diody prostownicze by550 5A (po jednej na przewód)?
A w jaki sposób reset fabrycznej centralki?
Nie rozkoduje się wtedy pilot centralnego?
Dziś jak trochę się poprawi pogoda to poszukam "czarnej skrzynki" (zapewne chodzi Ci o centralkę urządzenia alarmowego)

Albo do swiatel awaryjnych sie mozesz podpiac

Cytat:

---

Napisał andmurbud

Albo do swiatel awaryjnych sie mozesz podpiac

---

Pod biała kostkę przy włączniku awaryjnych? jak dobrze pamiętam to pin 1 i pin 3.
A może da się to podłączyć np pod przekaźnik 2x15A wtedy podczas zamykania/otwierania mrugało na zmianę lewa/prawa? taki bajer :)

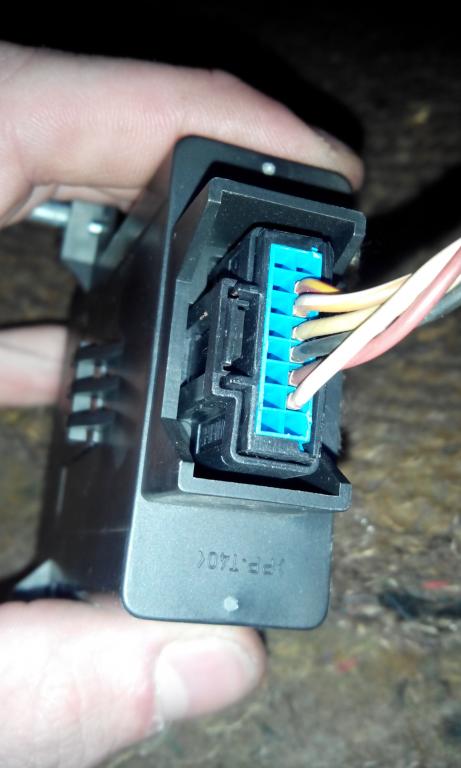

Więc tak, dobrałem się do tego odbiornika centralnego w bagażniku i tu zdziwienie,

Załącznik 227972

Załącznik 227971


Okazało się że brakuje pinu 1 z którego miałem pociągnąć sygnał do kierunków. Pytanie czy mimo brakującego kabelka centralka wysyła sygnał?
Czy wystarczy wpiąć w kostkę i będzie to śmigać?
A druga sprawa to taka że znalazłem w domu takie oto diody:

Załącznik 227974

Załącznik 227973

Czy mogę założyć te zamiast BY550???

Co do centralki urządzenia alarmowego to szukałem pod deską od strony pasażera i nie znalazłem nic podobnego, gdzieś wyczytałem że ta centralka może się znajdować pod lewym nadkolem, jutro postaram się zdjąć nadkole i będę szukał.

Nikt nie pomoże???

Cytat:

---

Napisał Dziki90

Więc tak, dobrałem się do tego odbiornika centralnego w bagażniku i tu zdziwienie,

Załącznik 227972

Załącznik 227971


Okazało się że brakuje pinu 1 z którego miałem pociągnąć sygnał do kierunków. Pytanie czy mimo brakującego kabelka centralka wysyła sygnał?
Czy wystarczy wpiąć w kostkę i będzie to śmigać?
A druga sprawa to taka że znalazłem w domu takie oto diody:

Załącznik 227974

Załącznik 227973

Czy mogę założyć te zamiast BY550???

Co do centralki urządzenia alarmowego to szukałem pod deską od strony pasażera i nie znalazłem nic podobnego, gdzieś wyczytałem że ta centralka może się znajdować pod lewym nadkolem, jutro postaram się zdjąć nadkole i będę szukał.

---

Nie tyle w nadkolu co za wykładziną nadkola pod deską z lewej strony.
Ja montowałem coś takiego http://allegro.pl/sterownik-2x-pilot...811983226.html bo nie miałem takiej kostki u siebie w bagażniku, a pod boczną osłoną deski coś było montowane przez poprzedniego właściciela. Dodatkowo doszukałem się za wykładziną nadkola 2 luźne kabelki, z czego jeden zakończony bezpiecznikiem. Zwierając je zamykałem zamki w drzwiach. Zostawiłem ten obwód otwarty a końcówki kabli zabezpieczyłem koszulkami termokurczliwymi.
I paradoksalnie z tej w/w centralki wychodziły 2 przewody. które poprzez rzeczone diody miałem wpiąć pod kostkę świateł awaryjnych.
Czy te Twoje będą pasować, to nie wiem, poradzić się elektronika nie zaszkodzi; nawet w sklepie :)

Poszperaj w necie za tzw ponownym sprzężeniem klucza centralnego zamka, który naprawiłeś i na spokojnie poczytaj jak się podłączyć z sygnalizacją kierunków pod tą centralkę.
Bo to co masz było montowane w zależności od wersji albo w bagażniku albo w nadkolu pod deską
Nie wiem też czy to ustrojstwo nie jest połączone z centralką od immo, która jest jak nie w skrzynce bezpieczników, to przy pedałach.

Cytat:

---

Napisał Bags

Bo to co masz było montowane w zależności od wersji albo w bagażniku albo w nadkolu pod deską
Nie wiem też czy to ustrojstwo nie jest połączone z centralką od immo, która jest jak nie w skrzynce bezpieczników, to przy pedałach.

---

Tu się niestety nie zgodzę z Tobą ponieważ to co jest w bagażniku to jest odbiornik sygnału z pilota zdalnego, natomiast to co jest montowane w nadkolu to jest centralka alarmu (proszę mnie poprawić jeśli się mylę) i sygnał na kierunki powinien wychodzić z tej właśnie centralki alarmu (dokładnie z pinu 1 i pinu 2 kostki "B"), problem w tym że nie zawsze alarm był montowany i jeśli nie ma alarmu to trzeba to jakoś obejść (o ile jest taka możliwość) i właśnie szukam na to sposobu...

A co do tego sterownika z allegro, to nie chcę właśnie montować uniwersalnych sterowników, zależy mi na oryginalnym pilocie w kluczyku i dlatego chce to zrobić na fabrycznych podzespołach...

- - - Updated - - -

Wpadłem na jeszcze jeden pomysł, przecież sygnał na kierunki można wziąć np z modułu komfortu
Sygnał blokowania 2 przewody do kierunków lewa/prawa
Sygnał odblokowania 2 przewody do kierunków lewa/prawa
Tylko w tym przypadku trzeba było by poprowadzić 4 przewody i zamontować na każdym z nich diodę prostowniczą.
Potwierdzi ktoś to co ja piszę czy raczej tak się nie da??

Dobrze, tylko dlaczego ja mając siłowniki fabryczne w drzwiach tego nie mam łącznie z kablem iso w bagażniku, jakieś dwa kabelki z bezpiecznikiem wiszą w nadkolu i po zwarciu ich tylko zamykają alfę?
A podpinając się w/w dedykowaną centralką z allegro, pobierałem zasilanie z modułu komfortu, a całą resztę robiła centralka; łącznie z wyjściem na kierunki z zaleceniem wpięcia się pod włącznik awaryjnych.
Paradoksalnie mój kolega z alfą rok starszą - 97 - miał tą centralkę w bagażniku, podpiął się podobnie jak ja do modułu komfortu i wsio grało. pod nadkolem nie miał nic centralkowego, a wspólnym mianownikiem był wolny wtyk w module immo z kabelkiem magnetycznym doprowadzonym do stacyjki.
Tak jak paradoksalnie jest z czujnikami, jedni mają złączki w nadkolu, inni na kielichach i tak też miałem w tym wypadku.

Reasumując i wracając do Twojego problemu, to trochę dziwne mi się wydaje, by trzeba było ciągnąć specjalnie kabelek z bagażnika do przełącznika z rozdzieleniem na strony jak to jest w stykach wajchy. Tym bardziej jak ktoś zasugerował po moim pierwszym poście, by wpinać się jednak pod światła awaryjne. I tu ma rację w konfrontacji z dłubaniną przy kierunkach przy kierownicy.
I jedynie masz rację w tym wypadku, że samymi kablami tego tematu puszczenia oczka kierunkami przez alfę, tematu nie załatwisz, bo zwierasz obwód.
Problem jest gdzieś indziej, a gdzie... to już powodu trzeba szukać w necie i po ludziach analogicznie do wersji kluczyka jaki masz. Oby się nie okazało, że zaprogramowanie klucza do centralki robisz z kartą, której być może nie masz.
A domyślam się, że masz klucz typu scyzoryk, ja mam zwykły oryginalny alfy i mając siłowniki w drzwiach. to analogiczny problem fabrycznego centralnego zamka załatwiłem przez allegro. Bez karty, bez fabrycznej centralki, a "alfabetem Morse'a" alfa ze mną gada.

- - - Updated - - -

Alfa Ci reaguje na kluczyk ale nie mruga... wina elektroniki albo potoczego pilota, albo centralki. I tu bym szukał przyczyn zamiast dokładać zbędne kable. kilka dupogodzin w sieci albo wizyt w różnych ASO, nawet przez telefon, bo czasem uzyskanie banalnych informacji kończy się zaleceniem dostawy auta do serwisu.

Rozumiem ze te kierunki kiedys mrugaly ?

Cytat:

---

Napisał andmurbud

Rozumiem ze te kierunki kiedys mrugaly ?

---

No właśnie odkąd ma tą alfe to nie mrugały, nie działał nawet pilot, tylko z kluczyka.
Naprawiłem pilot w kluczyku i teraz działa zdalnie ale nie mruga

U mnie tez nie , to kombinuj ;)

Dziś szukałem centralki alarmu tej przy nadkolu i niestety nie znalazłem :( Czyli to znaczy że nie była zamontowana a w związku z tym mam pytanie,
Czy jak bym dokupił samą tą centralkę alarmu np. tą:
http://allegro.pl/alfa-romeo-156-syr...643684905.html
to czy po prawidłowym podłączeniu instalacji pod nią, będzie ona współpracować z centralnym zamkiem i pilotem w kluczyku, czy trzeba ją będzie jakoś programować???

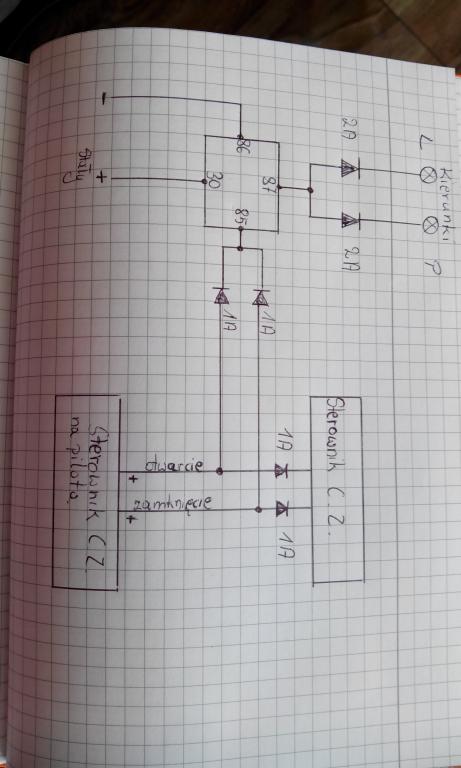

Narysowałem taki oto schemat jak bym chciał podłączyć te kierunkowskazy pod centralny używając przekaźnika.

Załącznik 228235

Może ktoś poradzić mi czy zda egzamin takie podłączenie???

No i zrobione :) Alfa zaczęła mrugać :D Tyle że na otwarcie raz mruga, i na zamknięcie też tylko raz.
Teraz będę kombinował jak zrobić 2 mrugnięcia na otwarcie, a zamknięcie pozostawić tak jak jest.
Ma ktoś jakieś pomysły?
Może przez przekaźnik? Tylko jaki???

Przekaznik czasowy
