Montaż navigacji od a do z

Witam, wiem że jest kilka tematów o navi ale nigdzie nie ma dokładnie napisane co i jak...


Tzn. Mam zwykłe radio w 159 z 2006 roku. Od znajomego dostałem za free navigacje oryginalną.
Dokupiłem już panel środkowy bo i tak miałem w opłakanym stanie.. i teraz pytanie jakieś wiązki trzeba dokupić przerabiać czy tylko antene gps ? Musi być oryginalna antena czy uniwersalna jakaś podejdzie też? Oraz czy na kompie auta coś trzeba adaptować? Jeśli tak to jak to zrobić od "a" do "z" tylko nie piszcie że ta navi jest słaba i lepiej jakiegos " pajonira " ;D dostałem ją za free panel i tak do wymiany to szkoda tego nie wsadzić :) z góry dzięki ! Jak ktoś podpowie co i jak to zrobie film z tutorialem ;)

Dobra na pomoc widze nie ma co liczyć ale jakoś doszedłem do tego co potrzeba.. Chociaż może ktoś podpowie jak przeprowadzić osiowanie navi ?

Cytat:

---

Napisał kivi89

Dobra na pomoc widze nie ma co liczyć ale jakoś doszedłem do tego co potrzeba.. Chociaż może ktoś podpowie jak przeprowadzić osiowanie navi ?

---

Skoro już założyłeś wątek to opisz rozwiązanie.
Osiowanie proxy robisz MES-em.

Dodam tutoriala napewno w poniedziałek wtorek jak odbiore reszte gratów bo widze że chyba mało kto zakładał a koszt navi teraz to juz od 200 zl..wiem że jest średnie ale co fabryka to fabryka ;)

Przynajmniej lepiej gra niż blaupunkty ;)

Dobra wszystkie graty mam... tj. Nowy panel środkowy, navi, antene pod navi. I teraz pierwsze schody... antena na miejscu , panel też wkładam navi podpinam pod kostki i navi ciemna :/ a wien na 100 % że była ok. Czy wiązki w alfie bez navi sa inne niż te z navi ? Trzeba jakoś przerobić prąd ? Czy o co chodzi ?

Nie słychać czasem takiego cichego cykania?

Nie nic nie słychać zero reakcji tak jak by nie miała zaśilania...

Generalnie pytanie jest jedno czy instalacja tj. Dwie kostki czarna i biała jest inna pod navi

Może inaczej...

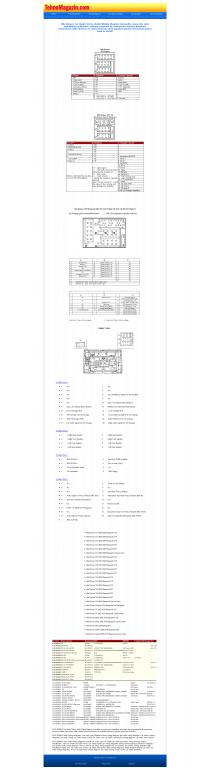

Ma ktoś schemat jak idą kable w radiu z navi ? Poniżej wstawiam schemat kostki... jak ktoś by dysponował wiedzą i mi od 1 do 8 wypisał który pin za co jest odpowiedzialny to jak boga kocham flaszka na sylwka bedzie wysłana !
Załącznik 264833

Załącznik 264834
czy to jest od faktycznie schemat od navi bo znalazłem go na forum ale nie chce ciąć kabli bez potwierdzenia a jest różnica w schemacie zwykłego radia i navi...

Dobra.. w sumie gadam sam do siebie w tym temacie ale może info sie komuś przyda..

Instalacja navi na dana chwile wygląda tak.
Kuppujemy :

-NAVI
-ANTENE NAVI PLUST TELEFON PLUS RADIO
- KOKPIT POD NAVI

Rozkodowanie Navi TYLKO U SPECJALISTY kod da sie odczytać TYLKO z pamięci radia.. trzeba je rozbrać lutować , robota typowo dla speca od elektroniki. Koszt u mnie w miescie 150 zł.

W aucie bez navigaci nieco różnią sie piny na wtyczkach po wpieciu bez przerobek radio nawet nie odpali! Ja jestem na etapie rozgryzania co i jak. Generalnie dajemu PLUS 12v na pin 7 w kostce "A" ja dałem plus z zapalniczki ktory pojawia sie po włożeniu kluczyka. Efekt jest taki:
NVI odpala
Wola kod wpisujemy odpala i jest ok
Radio gra
Telefon działa sterowanie kierownicy też
Navi smiga

Teraz może o problemach ktoŕe pozostały do rozwiazania.

Radio po każdym uruchomieniu woła kod
Telefon działa ale chyba nie ma mikrofonu tak że pozostało go dokupić i tu pytanie gdzie go wpiąć

Skomentuje to ktoś i podpowie jak rozwiazac reszte spraw ?:))

A może napisz którą masz nawigację.

Coś takiego z telefonem bez B&M Załącznik 265460

Załącznik 265470
https://i.imgur.com/bVzOlSb.jpg

Podepnij radio pod CAN i zrób osiowanie, powinno pomóc na wołanie kodu.

Dzieki ci przyjacielu za schematy co prawda nie wiem czemu na telefonie w strasznie słabej rozdzielczości mi sie otwiera ale coś jestem w stanie odszyfrować jeszcze zobacze na kompie. Dzieki ci !

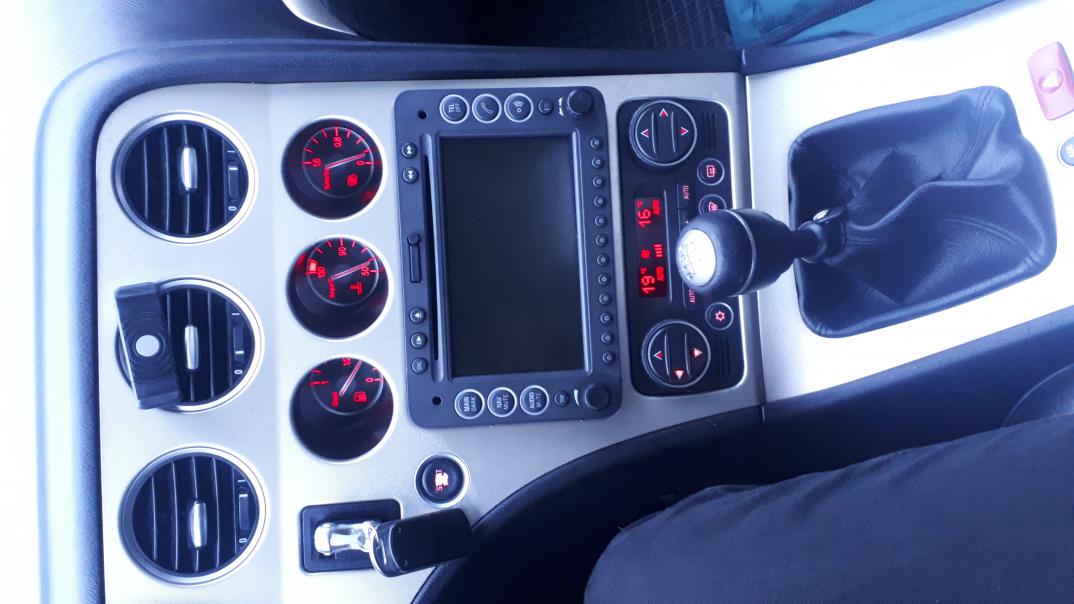

Dzieki koledze opanowałem juz sytuacje pozostało jeszcze jedynie kupić odpowiedni mikrofon żeby telefon w radiu działał w pełni.

Generalnie żeby sama stacja zadziałała w alfie ktora nie miała wczesniej navi zamieniamy stały plus na plus po stacyjce najłatwiej z zapalniczki. A na pin 7 dajemy plus stały. W efekcie radio odpala po starcie stacyjki gasnie po wyjeciu kluczyka. Dodatkowo przestało wolać za każdym razem kod. Osiowania nie robiłem a wszystko ładnie smiga tylko miga licznik km naturalnie :)

A jeszcze może jakis cwany człowiek podpowie.. gdzie wpiąć ten mikrofon do navi ? Wg. Dostępnego schematu jedynie na kostce "D" są jakieś opisy "MIC" tylko na kilku pinach i teraz pytanie gdzie go wpiąć


Schemat :
https://www.tehnomagazin.com/Auto-ra...-Connector.htm

obstawiam 9 i 18

tak też myślałem bo gdzieś na forum fiata croma wyczytałem :) dzięki kolego tak czy inaczej. Jutro będzie mikrofon to pospinam wszystko w całość nareszcie.

https://www.forum.alfaholicy.org/zro...meo_159_a.html

Cytat:

---

Napisał kivi89

https://www.forum.alfaholicy.org/zro...meo_159_a.html

---

Chwała Ci za to dobry człowieku :)
