radio + wzmacniacz + tuba. PROBLEM!!!

Witam, chciałem podłączyć nowa tube do mojej Belli, wsyztsko super podłaczone, sprawdzone kable ok. Tylko jest problem z radiem nie ma wypuszczonych wtyków

http://www.forum.alfaholicy.org/atta...2&d=1358953842

http://www.forum.alfaholicy.org/atta...3&d=1358953842

rozebrałem radio żeby sprawdzić jak to wygląda na płytce elektronicznej

http://www.forum.alfaholicy.org/atta...9&d=1358953173

Widac ze brakuje nawet otworów zeby przylutowac blaszki, nie wiem co mam zrobic czy szukać nowego radia czy da sie z tym coś zrobić, nie boje sie lutowania wiec takie propozycje mogłbym przemyślić

chyba ze połączyć sie pod sygnał w kostce od wzmacniacza seryjnego

http://www.forum.alfaholicy.org/atta...1&d=1358953842

http://www.forum.alfaholicy.org/atta...0&d=1358953842

co myślicie o takim rozwiązaniu? Pod jakie kable bym musiał sie podłaczyc? Ma ktoś może schemat czemu odpowiada każdy kabel w tej kostce?

Prosze o pomoc.
23-01-2013, 16:35
wojtekml

Schemat pinów wzmacniacza:
1,14 wy subwoofer +
2,15 wy subwoofer -
25 sterowanie zasilaniem wzmacniacza
11,24 - zasilanie
12,13 + zasilanie
16,17 wy głośnik 1 +/-
20,21 wy głośnik 2 +/-
18/19 wy głośnik 3 +/-
22,23 wy głośnik 4 +/-
3,10 we głośnik 1
4/9 we głośnik 3
6/7 we głośnik 4
5/8 we głośnik 2

A tu masz schemat pinów w radiu.
http://serwer000.no-ip.org/wojtek/radio.jpg
23-01-2013, 16:40
bloodist

ten schemat mam. Możesz mi powiedziec czy pod ktores z tych wyjsc moge przylutwac czincze ?
jak bys mial to bym poprosil jeszcze schemat kostki od wzmacniacza
23-01-2013, 16:40
lucas147GTA

chodzi ci o to ze z odtwarzacza nie ma gniazd rca czyli chincz na wyjscie na wzmacniacz .Mozesz zastosowac konwenter i z glosnego sygnalu np z tylnego glosnika uzyskac sygnal odpada ci przeciaganie chinczy przez cale auto.Pamietaj o tym ze zasilanie do wzmacniacza kladziesz po str fabrycznej wiazki natomiast sygnalowe zawsze po drogiej
http://allegro.pl/konwenter-audio-ni...914195257.html
23-01-2013, 16:42
wojtekml

Cytat:

Napisał bloodist

ten schemat mam. Możesz mi powiedziec czy pod ktores z tych wyjsc moge przylutwac czincze ?
jak bys mial to bym poprosil jeszcze schemat kostki od wzmacniacza

Możesz podlutować chinche pod wyjścia głośnikowe ale pamiętaj że to będzie wysokoprądowe wyjście więc we wzmacniaczu powinno być również takie wejście (na wzmaku często są opisywane jako "hi input", a bose jest właśnie takim wzmacniaczem). Jeśli nie ma to można zastosować to co opisał @lucas147GTA
Pozdro
24-01-2013, 09:18
jendras

Cytat:

Napisał wojtekml

Możesz podlutować chinche pod wyjścia głośnikowe

tylko wtedy traci np. tylne głośniki na rzecz wzmacniacza bo nie powinno się podłączać jednocześnie wzmaka po hi i głośnika na jednym kanale. konwerter to lepsze wyjście
24-01-2013, 14:44
wojtekml

Cytat:

Napisał jendras

tylko wtedy traci np. tylne głośniki na rzecz wzmacniacza bo nie powinno się podłączać jednocześnie wzmaka po hi i głośnika na jednym kanale. konwerter to lepsze wyjście

Kolego czytaj ze zrozumieniem. Napisałem że te wyjścia są wysokoprądowe więc musi zastosować odpowiedni wzmacniacz, taki jak w zestawie bose (hi input). Jeśli nie ma odpowiedniego wzmacniacza to również MUSI podpiąć się konwerterem pod wyjścia głośnikowe, aby "wyciszyć" sygnał z głośników który to znowu subwoofer który ma zamontowany w bagażniku sobie to wzmocni. W obydwu przypadkach nie ma żadnej straty o której piszesz. Nigdzie nie jest napisane że ma odcinać głośniki na rzecz wzmacniacza.
24-01-2013, 16:18
jendras

Cytat:

Napisał wojtekml

Nigdzie nie jest napisane że ma odcinać głośniki na rzecz wzmacniacza.

bo to się wie a nigdzie tego nie piszą. jak ktoś montuje audio i się zna to nie musi mieć tego nigdzie napisanego.
25-01-2013, 15:16
bloodist

dzięki za info!
Poszedłem za radą lucas147GTA i zamówiłem konwerter ;]
Ale znowu pytania czy nie lepiej by było go podłączyć przy kostce od radia, przecież tam tak samo idzie wiązka sygnałowa?
Nie dość że będę miał czystszy sygnał bo wzmacniacz bosse nie bedzie go przepuszczał przez swoje filtry a ja sobie ustawie na wzmaku odpowiednią dla mnie ilość bassu ;]
również wzmacniacz bosse mniej ucierpi ze nie bedzie mial dodatkowego sygnału na kanale.
Co o tym myślicie ?
25-01-2013, 18:15
wojtekml

Bez znaczenia. Do wzmacniacza i tak dochodzą takie same sygnały jak na kostce w radiu. Jedyna różnica w ciągnięciu dodatkowego kabla przez auto lub tylko w bagażniku.
26-01-2013, 13:32
bloodist

według mnie różnica bedzie jeszcze na jakości sygnału, ale mniejsza o to.
Postanowiłem podłączyć przy kostce od radia, jak zrobię zdam relacje jak to działa ;]
28-01-2013, 18:04
bloodist

Witam ponownie, dzisiaj podłączyłem sprzęcik i muszę powiedzieć że jestem MEGA zadowolony :)
Głośnik gra bardzo mocno i daje naprawdę głęboki bass, a wzmacniacz ma jeszcze duży zapas mocy ;]

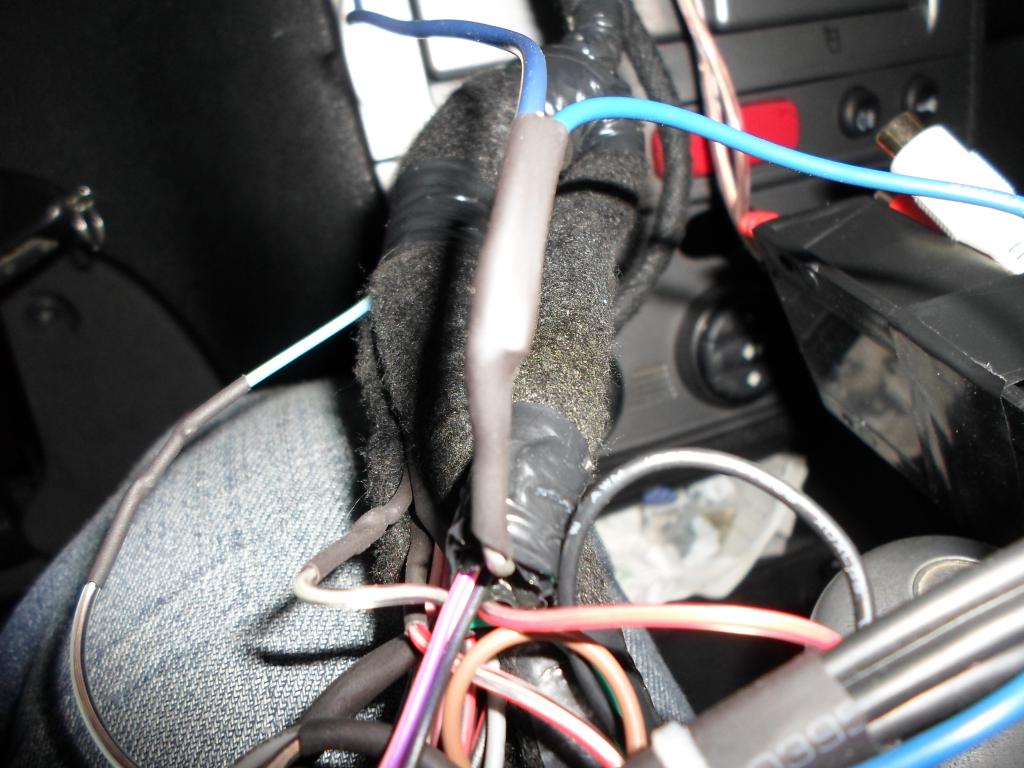

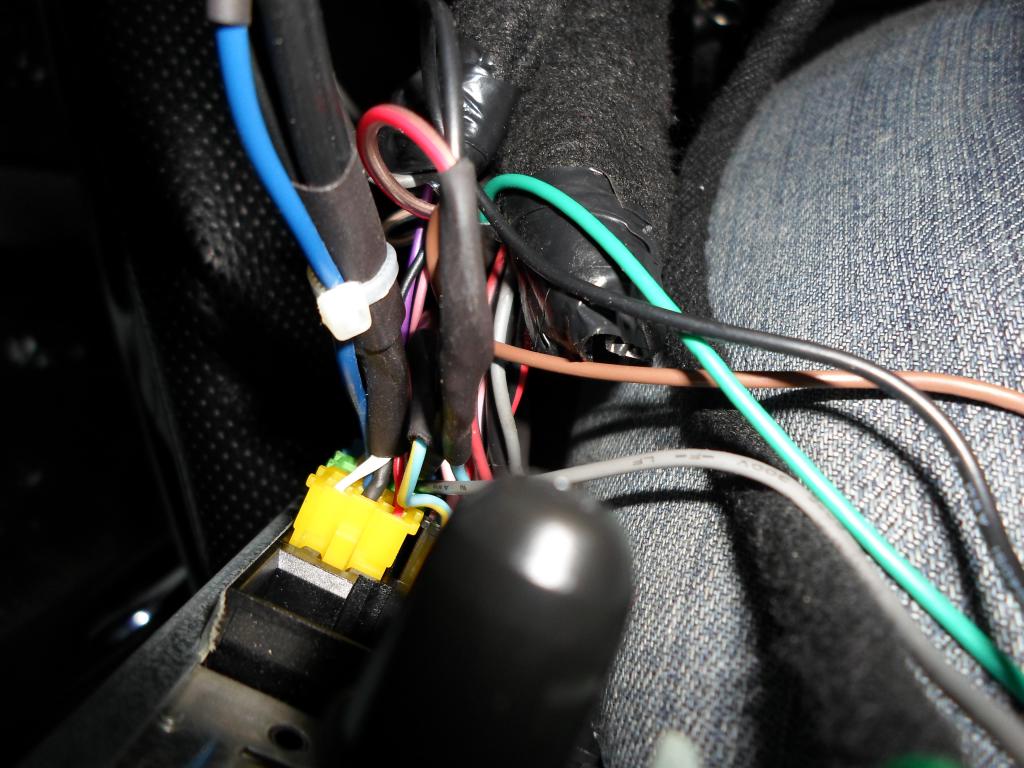

Tu jeszcze zdjęcia z dzisiejszego montażu, w bagażniku niestety nie zrobiłem zdjęć ;/

http://www.forum.alfaholicy.org/atta...0&d=1359390839

Wszystkie kable połączone metodą zwijaną, niestety nie miałem dojścia do prądu. Gdy tylko zrobi się trochę cieplej, pojadę do kolegi i tam u niego na spokojnie polutuje sobie wszystko ;]

http://www.forum.alfaholicy.org/atta...1&d=1359390998

http://www.forum.alfaholicy.org/atta...2&d=1359391161

http://www.forum.alfaholicy.org/atta...8&d=1359391499

i mała prezentacja wideo :)
sorry za jakość, tak nagle się ciemno zrobiło.

http://www.youtube.com/watch?v=PZZXdHN0t7A
