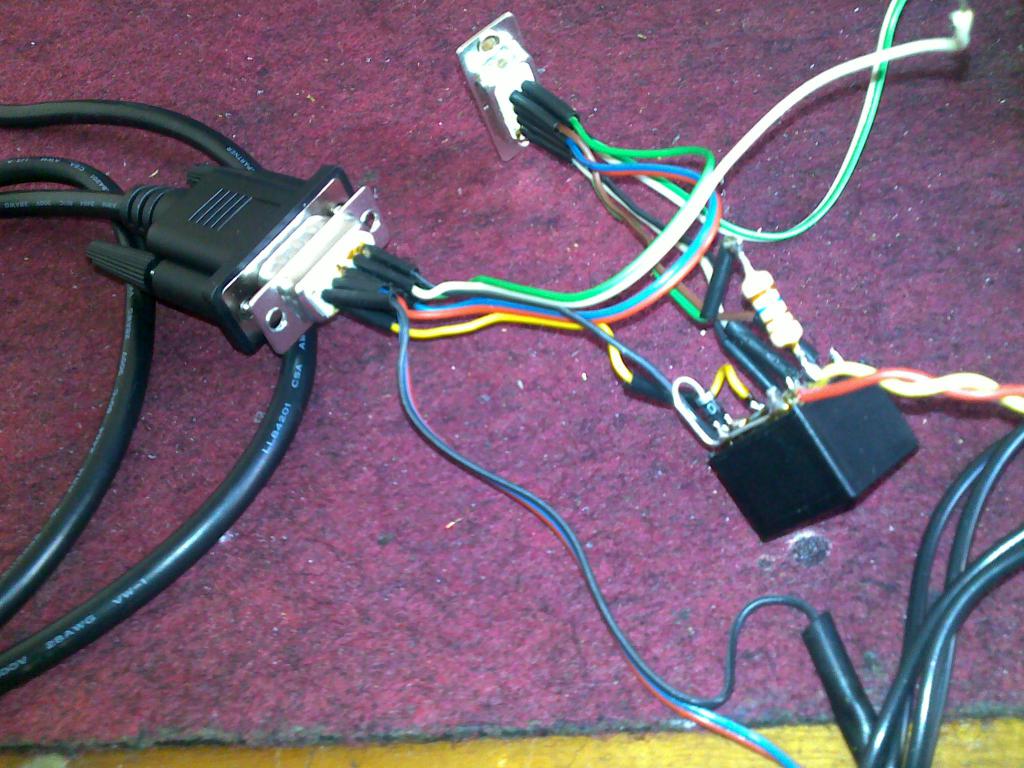

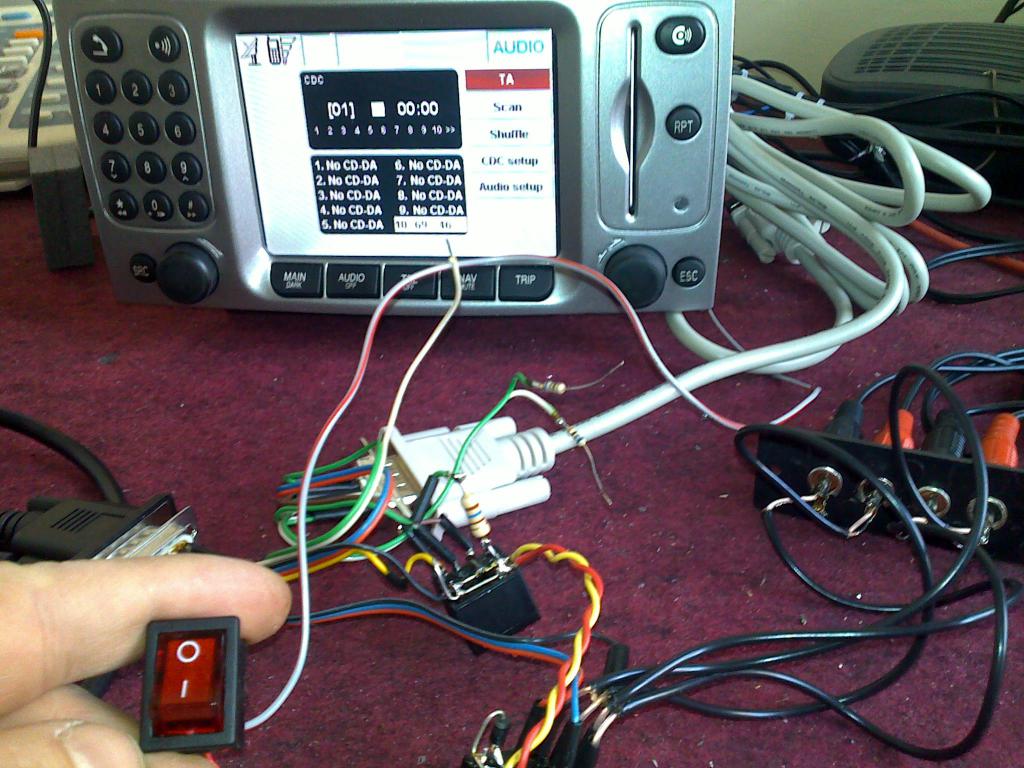

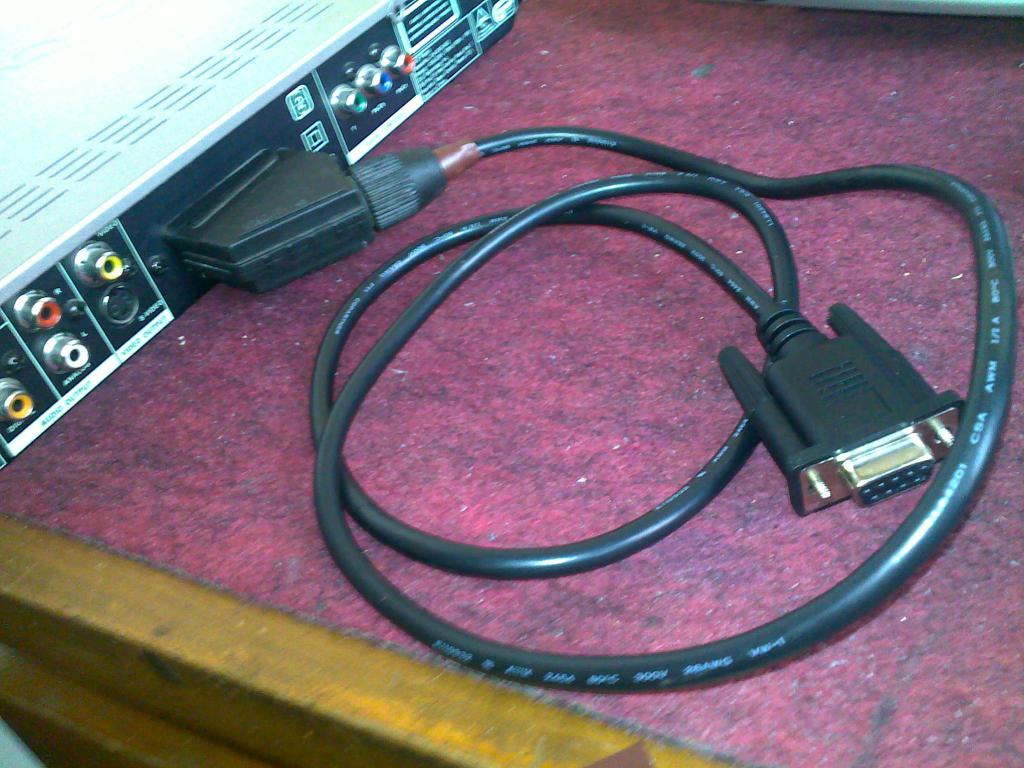

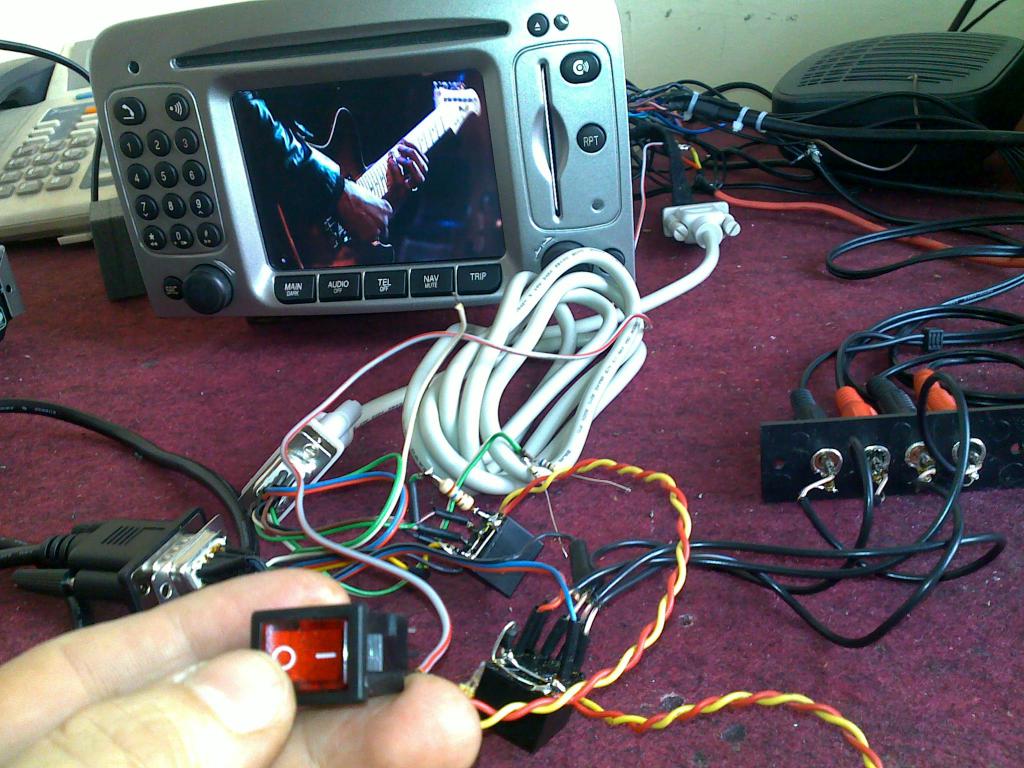

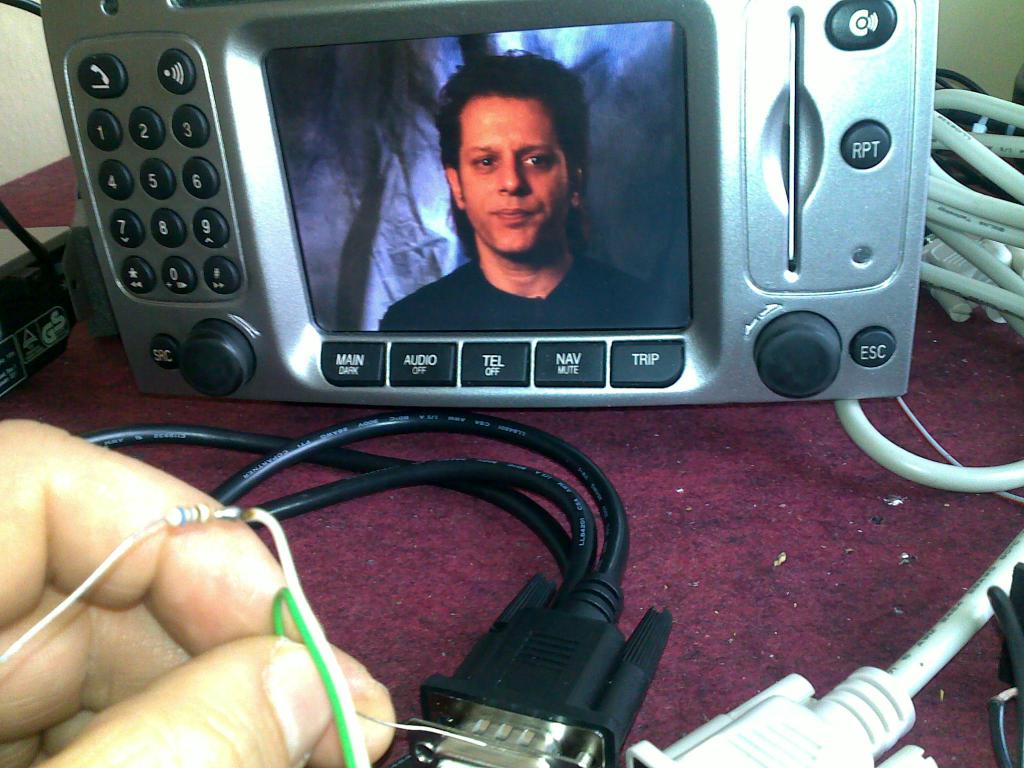

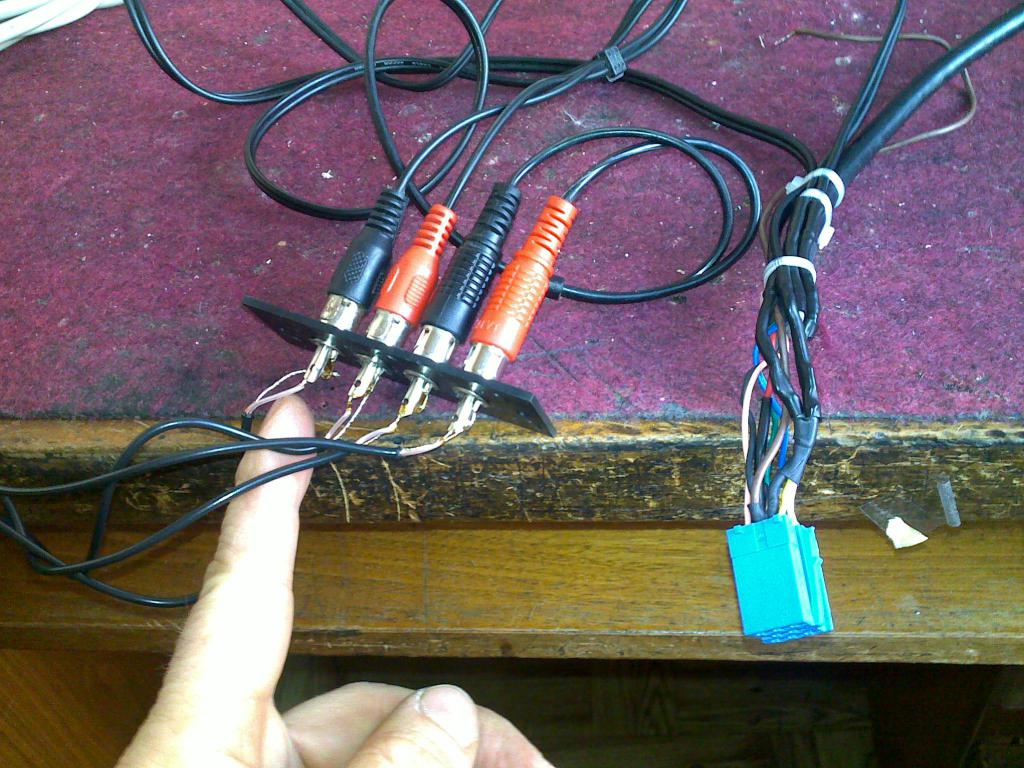

Dalsze prace nad tematem doprowadziły po pewnych przemyśleniach do minimalizacji kosztów , sprzętu i złożoności układu.Zrezygnowałem z scalaków przełączających sygnał na rzecz ....przekaźników . Doszedłem do wniosku że 70 procent elektroniki jest w naszych autach jeszcze na przekaźnikach.Ma to swoje wady ale i zalety.Miałem jeszcze jakieś płyty z opla/ ukł . komfortu / z fajnymi przekażniczkami więc to wykorzystałem.Łączny kosz nie przekroczył 100 pln a pewne efekty już widać.Całość teraz należy zabudować w fajną puchę i umieścić w schowku.Nawigacja nie ma możliwości wykorzystania wejścia aux / a nie chciałem za bardzo ingerować w nawigację / inaczej jak poprzez podłączenie zmieniarki.Pomysł zmieniarki mp3 za 400pln która nie wiadomo jak będzie działała był bez sensu..więc kupiłem A08 z kablem za 80pln i przerobiłem wejście na możliwość podpięcia zewnętrznego sygnału.Steruje tym drugi przekaźnik , pierwszy jest od przełączenia źródła sygnału rgb i synchronizacji.Zresztą uważam że nic nie zastąpi jeżeli chodzi o jakość płyty nagranej w wave..lub sygnału audio z dvd .

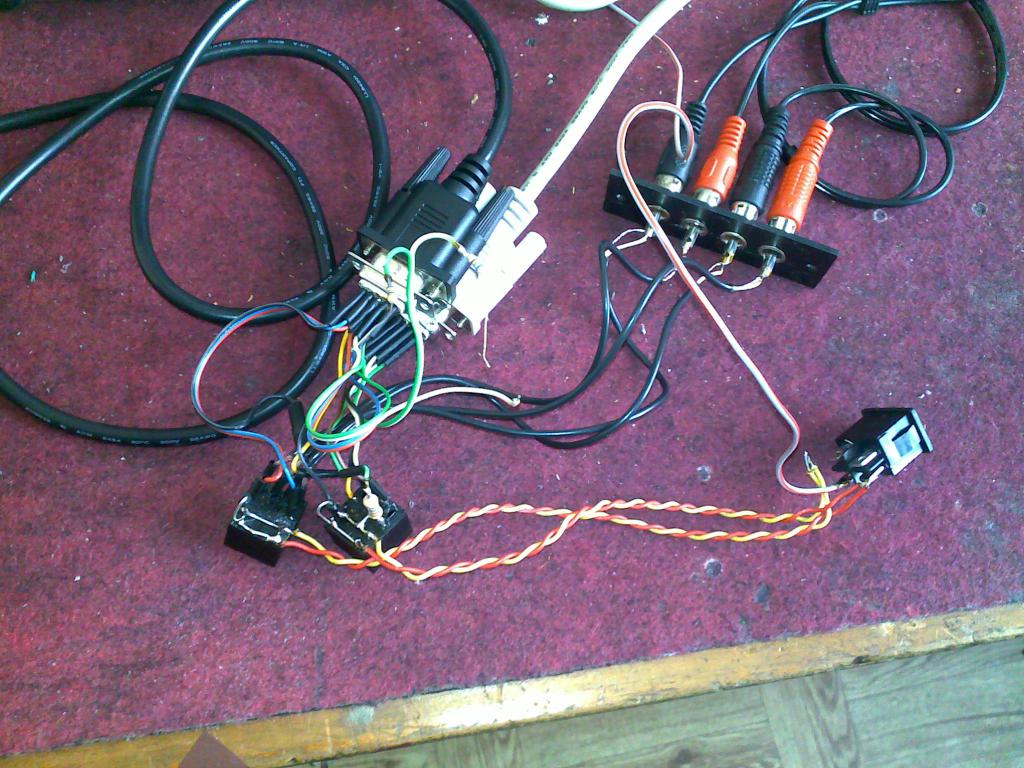

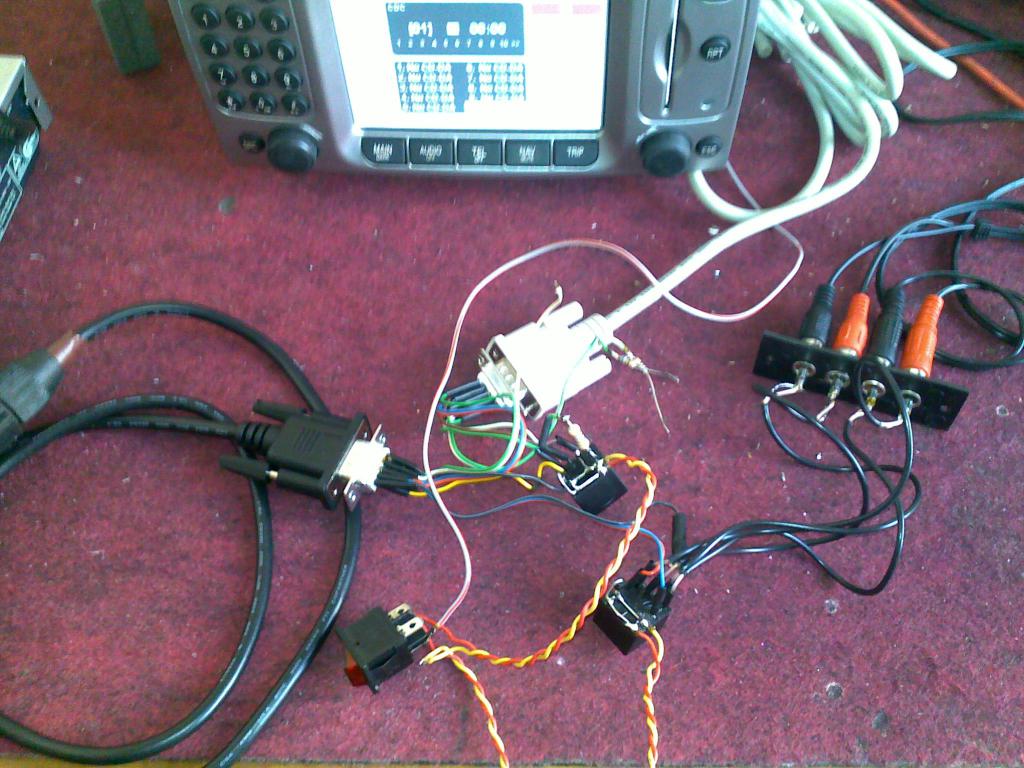

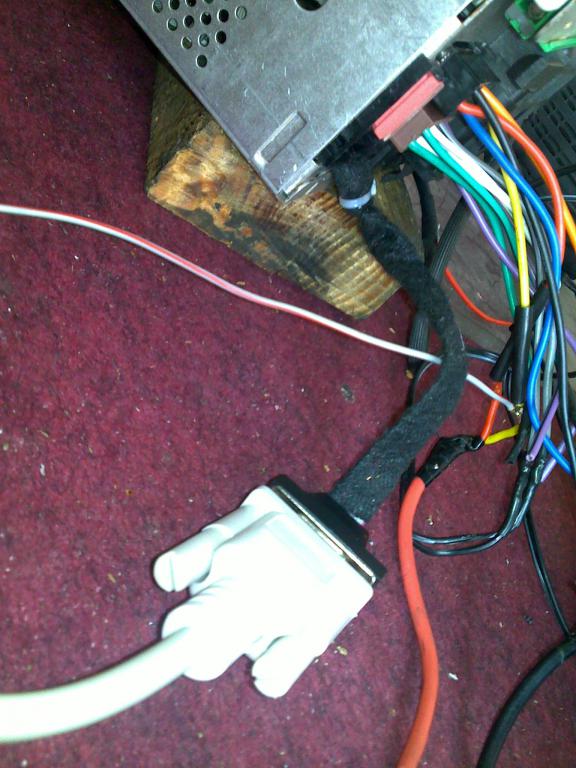

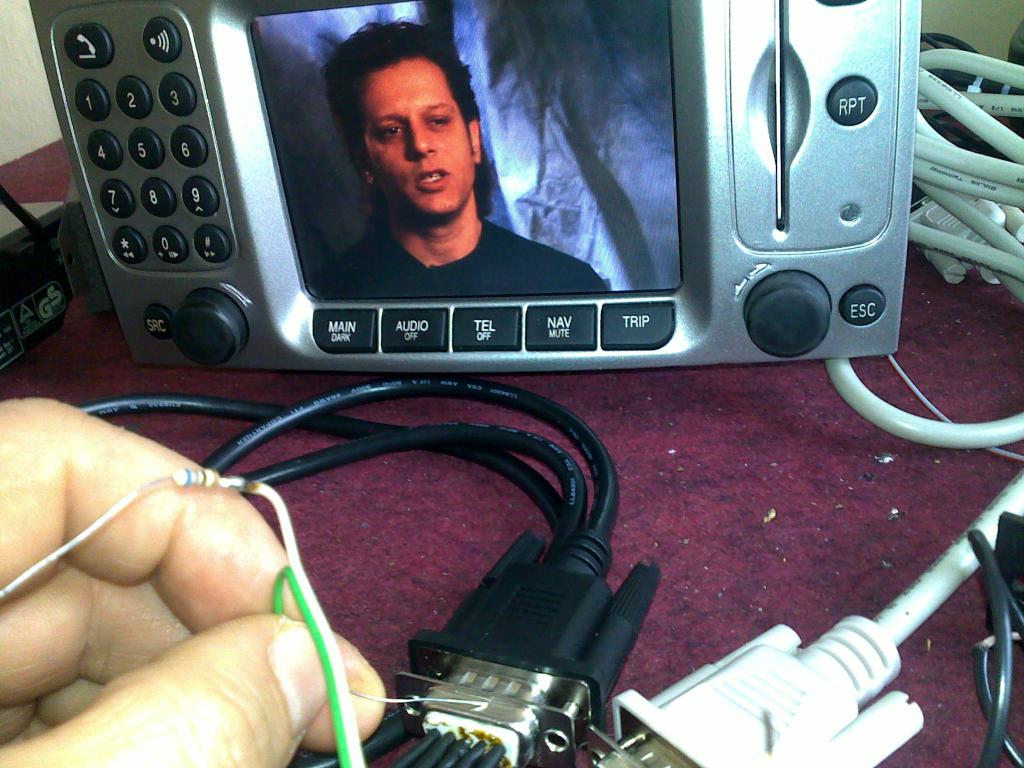

Dalsze prace już po zabudowie ...głupio się jeździ bez radia...więc wyciąłem już odpowiednią dziurę w schowku gdzie doprowadzę jeszcze sygnały z kamery,plus z wstecznego / A8 lub D8 / ułożę kable do zmieniarki i podłączę wreszcie kierownicę ze sterowaniem.Wszystko będzie schowane w schowku pasażera.Na teraz przy załączeniu wstecznego nawigacja przełączy się w tryb wejścia rgb bez dźwięku,po przełączeniu małego przełącznika zmieniam wejście rgb razem z załączeniem aux in.Mam możliwość przełączenia obrócenia ekranu o 180 stopni , wyboru PAL/NTSC załączenia samego wejścia aux..ale tylko w momencie działającej zmieniarki i to nie stety gdy płyta jest w funkcji play .Po zamontowaniu wszystkiego w aucie spokojnie będę szukał starej płyty telewizora gdzie jest układ tda 8362 i szlifierą wyrżne płytkę tracąc piwo a nie jak na allegro chcą 300pln za dekoder.

[ksiazelasic]

super, wlasnie mialem pisac jak tam postepy czyli rozumiem ze wszystko jest na dobrej drodze zeby opracowac to i zamknac w jakas puche zeby dzialala kamera cofania oczywiscie bez audio.
nie wiem czy dobrze rozumiem, ale czy nie mozesz calkiem odlaczyc zmieniarki i sygnal audio podawac nawigacji przez takie cos:
http://allegro.pl/zlacze-aux-mini-is...079798269.html ?

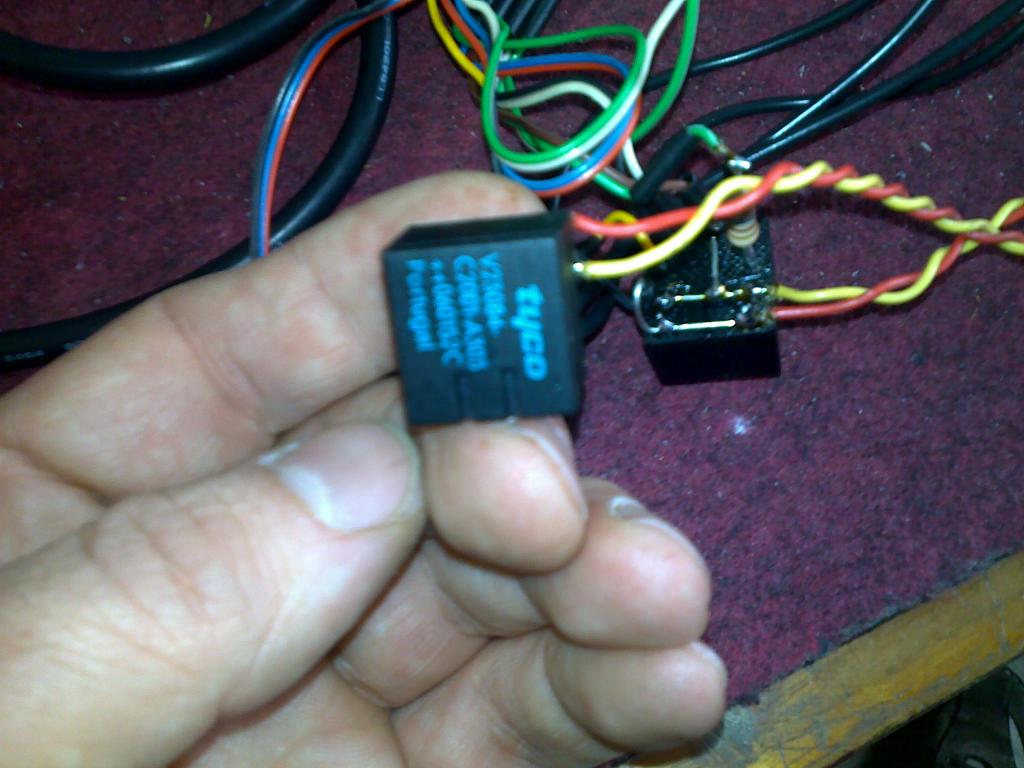

wlaczamy nasze zrodlo obrazu (np. odtwarzacz dvd), w nawigacji wlaczamy aux (nie ma zmieniarki tylko aux z linku z gory i juz zaczyna leciec audio ze zrodla) no i przelaczamy sygnal rgb na ten ze zrodla (jak u ciebie na zdjeciu numer 7). Dostajemy obraz na nawigacje a w glosnikach gra audio. Czy takie cos moze dzialac czy moze zle to wszystko rozkminiam ?

[andrzejm36]

super, wlasnie mialem pisac jak tam postepy czyli rozumiem ze wszystko jest na dobrej drodze zeby opracowac to i zamknac w jakas puche zeby dzialala kamera cofania oczywiscie bez audio.
nie wiem czy dobrze rozumiem, ale czy nie mozesz calkiem odlaczyc zmieniarki i sygnal audio podawac nawigacji przez takie cos:
http://allegro.pl/zlacze-aux-mini-is...079798269.html ?
wlaczamy nasze zrodlo obrazu (np. odtwarzacz dvd), w nawigacji wlaczamy aux (nie ma zmieniarki tylko aux z linku z gory i juz zaczyna leciec audio ze zrodla) no i przelaczamy sygnal rgb na ten ze zrodla (jak u ciebie na zdjeciu numer 7). Dostajemy obraz na nawigacje a w glosnikach gra audio. Czy takie cos moze dzialac czy moze zle to wszystko rozkminiam ?

no prawie dobrze...ale....Przyciskiem src wybieramy źródło..zmieniarkę.Włączamy play...gra jakaś płyta, i tylko wtedy możemy poprzez przekaźnik przełączyć inne źródło aux..w tym przypadku podajemy sygnał audio z dvd.Nie działa jak w radiu Blaupunkta zwarcie daty a więc to ,,coś " powyżej nie zadziała.Jest to największy minus tego rozwiązania.Można by kombinować jak już kiedyś pisałem podpiąć się pod wyjście am radia / za głowicą / ..ale nie bardzo bez schematu chciałem grzebać w nawigacji.90% zastosowania to kamera cofania..czyli bez audio.Pozostałe 10% ....to oglądanie dvd lub czegokolwiek z dźwiękiem.Zresztą widzę na filmikach z youtuba że tam też dźwięk podają tylko przez zmieniarkę / mp3 wejście aux in /.

[cuoreventi]

Tak sobie myślę czy z tą kombinacją zwarcia daty nie jest tak jak w blaupunktach...
Działa do określonej wersji softu. Masz obecnie 4.07, na 5.00 było to samo?

[andrzejm36]

Tak sobie myślę czy z tą kombinacją zwarcia daty nie jest tak jak w blaupunktach...
Działa do określonej wersji softu. Masz obecnie 4.07, na 5.00 było to samo?

na wersji 5.00 nie sprawdzałem ale nie zależy mi na niej.Przed chwilą zwierałem przez 68 ohm wejście data...no i nic.Wersja softu to 4,08...Myślę że connect jest trochę ,, mądrzejszy " i potrzebuje wymiany informacji na złączu data ponieważ wejście audio jest czynne tylko jeśli zmieniarka jest w funkcji play..i ta informacja jest analizowana w connectcie.Ale powiem szczerze mam to w nosie...i tak chciałem mieć zmieniarę mało budżetową . To samo robili Ci z tych linków :
http://www.alfa147-france.net/forum/...ic.php?t=19277
choć podłączył się bardzo brzydko partacz...u mnie by to nie przeszło
to samo bortesi:
http://www.youtube.com/watch?v=X8CxNJH_2rk
tylko poprzez zmieniarę...

[p_r_z_e_m_k_o]

Kibicuję Ci od samego początku. Witać serce włożone w pracę A czy znasz już szacunkowe koszty zmontowania takiego ustrojstwa wraz z kamerą cofania?

[andrzejm36]

Kibicuję Ci od samego początku. Witać serce włożone w pracę A czy znasz już szacunkowe koszty zmontowania takiego ustrojstwa wraz z kamerą cofania?

Panowie...odnośnie kosztów to powiem tak,...cała sztuka polega na tym aby znaleźć takie rozwiązanie które pozwoli nam na nie płacenie ,, za frajer " tylko dla tego że nie mamy o tym zielonego pojęcia.Można jechać do ASO na wykasowanie błędów za 150 pln ..a można kupić sobie interfejs odb2 za 49 pln i robić to samemu.Tak samo z tym ustrojstwem..można kupić gotowy konwerter sygnału composite na rgb w cenie 275-330 pln , a można kupić cały telewizor za 29,99 pln
http://allegro.pl/telewizor-trilux-t...html?source=oo
gdzie jest gotowy taki układ i wyciąć kawałek płytki szlifierą .Gotowe schematy takiego konwertera znalazłem na forum passata / należy się zalogować i skłamać że jeździ się VW http://forum.vw-passat.pl/threads/57...a+cofania+navi
okazało się że taki układ TDA 8263 jest w takich telewizorach jak elemis , trilux , philips 21 cali itd. które się wywala na szrot...
Podsumowując
1. płytka i odczynniki 20 pln
2.taśma 22 piny ok. 15 pln / ja miałem ze starego magnetowidu /
3.gniazda na taśmę/
http://www.tme.eu/html/PL/zlacza-poz..._PL_pelny.html
ok. 5 pln X 2 + gniazdo i kabelek od RS..ok.25
czyli za ok. 60 pln mamy wyprowadzone sygnały na zewnątrz nawigacji

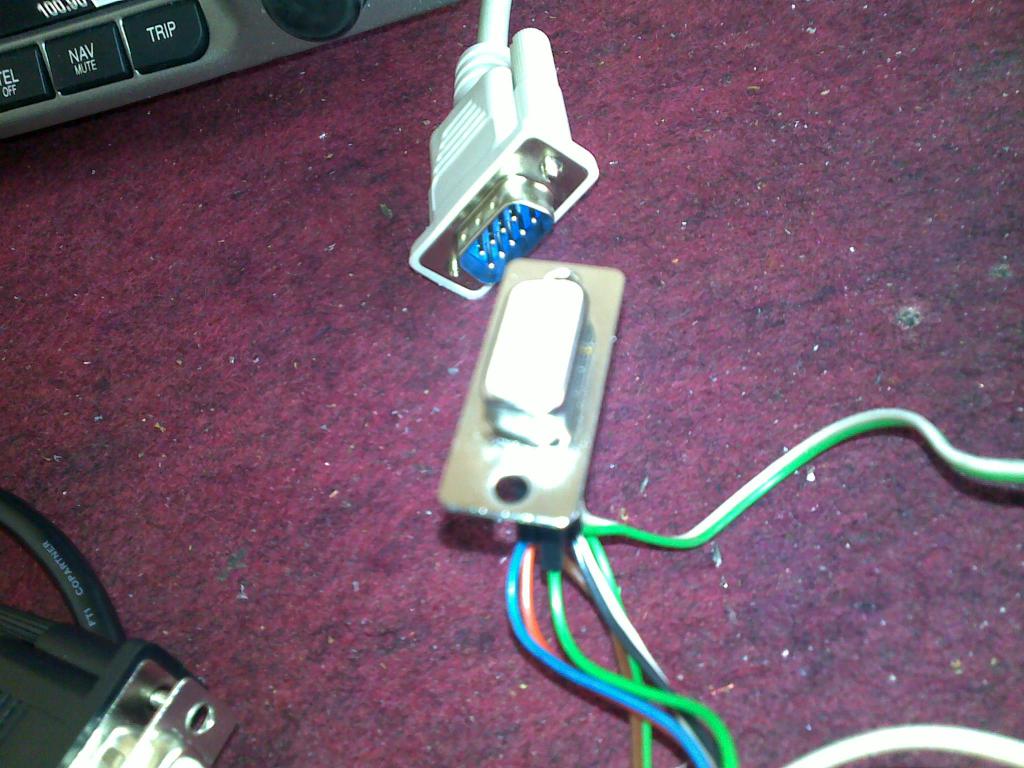

4. 2 gniazda RS 9 pinowe 2x3pln
5. przekaźniki w zależności od opcji czy samo wideo czy z audio ok. 20 pln / ja miałem z odzysku /.

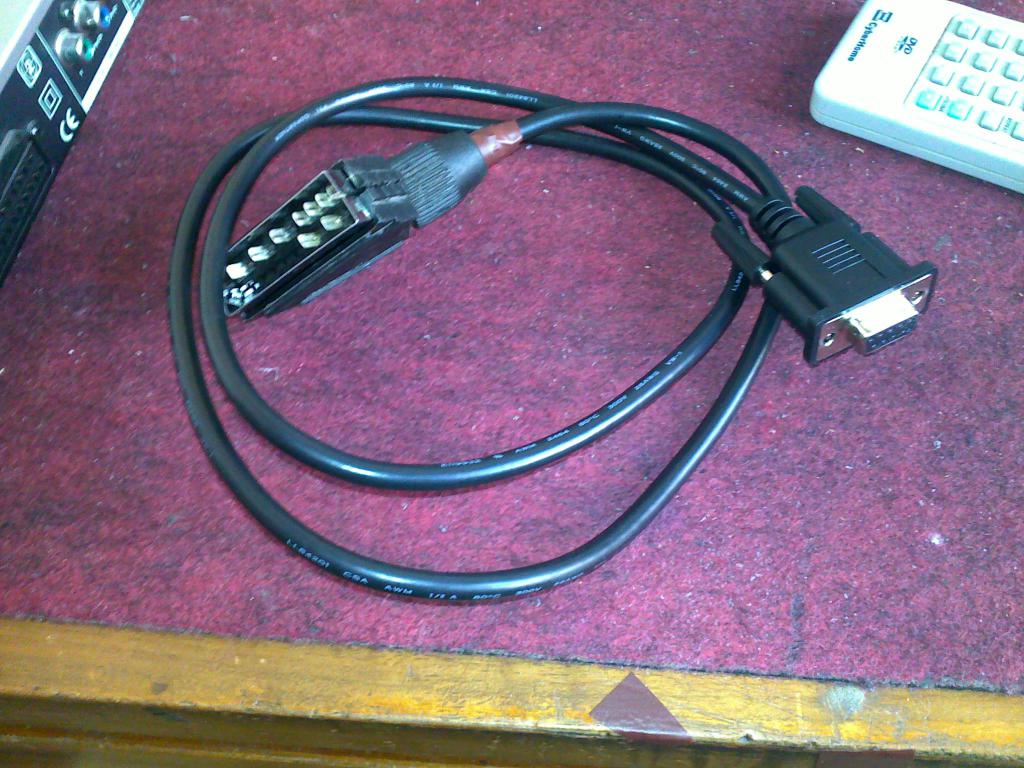

6. kabel ..przedłużka rs ok.15 pln w sklepie komputerowym
czyli ok. 100pln mamy wyjście z nawigacji i układ przełączający w przypadku podania plusa ze skrzyni biegów i możemy śmiało podłączyć jakiekolwiek urządzenie posiadające wyjście rgb po złączu scart / dvd , tuner telewizji dvb-t , itd. które posiada np. wejście usb na mp3/
teraz w zależności czy potrafimy czy nie...koszty konwertera..w moim przypadku z przesyłką 50 pln ale wycięta płytka pozwoli mi na wyświetlanie osd i regulacje i przełączenia sygnały przyciskami lub pilotem
Pozostaje jeszcze kamerka ...tego obejść się nie da , sądzę że jakieś 120 pln powinno wystarczyć.
Co mogę ze swej strony...postaram się wszystko jakoś zebrać i opisać , namówię kolegę i podam jego adres mailowy aby wytrawił kilka płytek,mogę załączyć obraz płytki
drukowanej...jak ktoś potrafi to sobie sam wytrawi,jak ktoś jest zainteresowany to wyślę mu schematy jak wszystko doprowadzę do końca.

[ksiazelasic]

jezeli chodzi o moje zdolnosci elektroniczne.. to jest marnie szczerze to czekam na gotowe rozwiazanie, gotowa plytke, ktora moglbym podpiac i kupic kamere cofania i cieszyc sie efektem

[drift-r]

No i jak tam się ma opisywane rozwiązanie?

[p_r_z_e_m_k_o]

Panowie, mała propozycja dla tych, którzy byliby zainteresowani przeróbką. Na razie robię rozeznanie ilu byłoby chętnych na taką operację.

Szczegóły w temacie:

http://www.forum.alfaholicy.org/gt/7...ropozycja.html
