Natomiast po przewertowaniu kilkudziesięciu różnych stron postanowiłem stworzyć mini poradnik, jak zamontować BOSE w 156SW:
Elementy potrzebne przy montażu (jeśli mamy dostępną wiązkę):
1. Śrubokręty: gwiazdka i płaski
2. Kombinerki
3. Obcinaczki
4. Nożyk
5. Ok 8m przewodu o przekroju 4mm2 – najlepiej w kolorze czerwonym i tzw. linka, żeby łatwiej było przeprowadzić je przez cały samochód
6. Ok 8m przewodu o przekroju 0,75mm2 – również najlepiej w lince
7. 3 bezpieczniki na przewód:
8. Koszulki termokurczliwe
9. Taśma izolacyjna (najlepiej biała, żeby można było po niej pisać)
10. Pisak do płyt CD, lub inny artykuł piśmienniczy, za pomocą którego będzie można pisać po taśmie
11. Elementy, żeby połączyć przewody ze sobą (w zależności od preferencji): kostki, złączki Wago, lutownica
Dodatkowe elementy potrzebne przy montażu (gdy nie mam wiązki przewodów do głośników):
1. Przewody o długości ok 7m, przekroju 1mm2 najlepiej tzw. linka, żeby łatwiej było prowadzić je przez cały samochód– 16 takich odcinków (najlepiej w 8 różnych kolorach, czyli wyjdą nam np. 2 przewody o długości 7m w kolorze czarnym, 2 przewody o długości 7m w kolorze białym itd.)
2. Wtyczki ISO: męską i żeńską, do głośników:
Wtyk (żeńska):
Wtyk (męska):
3. Konektorki na przewód 1mm2:
MONTAŻ:
Jeśli nie mamy gotowej wiązki to pierwszym krokiem powinno być jej przygotowanie.
Konieczne jest przygotowanie dwóch wiązek po 8 przewodów każda, jedna z nich wychodzi bezpośrednio z radia i łączy się ze wzmacniaczem subwoofera, druga wraca z subwoofera i łączy się
z głośnikami w naszej Alfie.

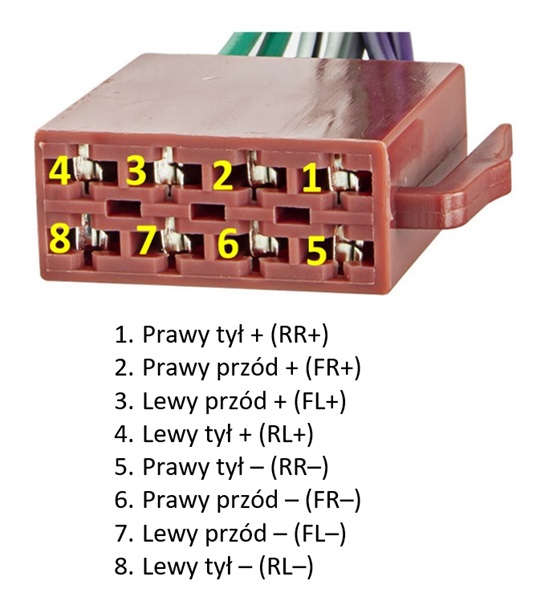

Zaczynając od wtyku żeńskiego, nasze 7-mio metrowe przewody (w 8 różnych kolorach) łączymy kolejno z przewodami wychodzącymi z wtyczki. Zazwyczaj na przewodach jest napisane, który przewód jest od którego głośnika, jeśli nie (lub niezgodne z pinami w Alfie), to podłączenie wygląda następująco (UWAGA wtyczka musi być trzymana w taki sam sposób jak na rysunku):
W nawiasach podane są oznaczenia, które są używane na opisie wtyczki subwoofera.
Po złożeniu wiązki, opisujemy każdy z przewodów (na luźnych końcach) wg oznaczeń subwoofera, czyli: RR+, FR+ itd. Opis przewodu musi być zgodny z tym na wtyczce (np. jeśli z pinu nr 1 prowadzimy przewód koloru pomarańczowego, to koniec pomarańczowego przewodu opisujemy jako RR+)

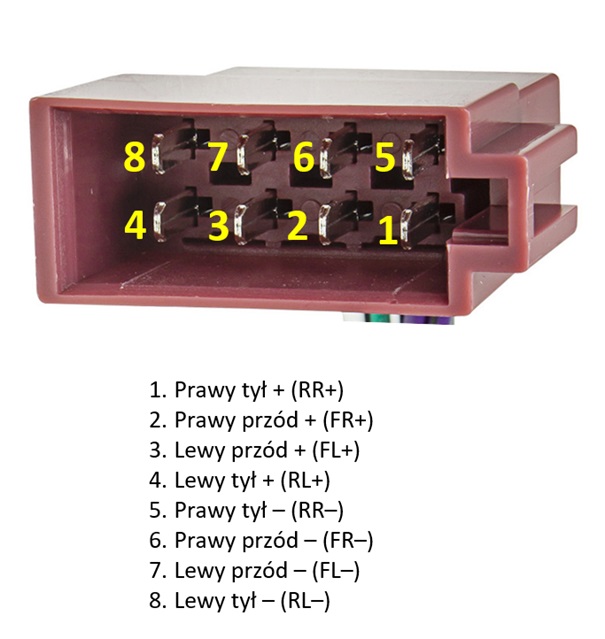

Analogicznie wykonujemy wtyczkę męską, wg oznaczeń (jeśli nie ma ich na przewodach od wtyczki, bądź są inne):
Dla ułatwienia można zastosować te same kolory co przy wtyczce pierwszej – żeńskiej (np. przy pierwszej wtyczce – żeńskiej dla pinu pierwszego użyliśmy pomarańczowego przewodu, więc przy łączeniu wtyczki drugiej – męskiej do pinu nr 1 również należy zastosować przewód pomarańczowy)
Po zmontowaniu przewodów owijajmy je co jakiś czas taśmą izolacyjną, aby kabel miał w miarę jednolitą strukturę (unikamy sytuacji w której przewody będą luźno, bo ich przeciągniecie będzie bardzo utrudnione).
W przypadku, gdy wiązka jest dostępna, ale bez wtyczek, to wtyczki trzeba połączyć tak samo jak wyżej.

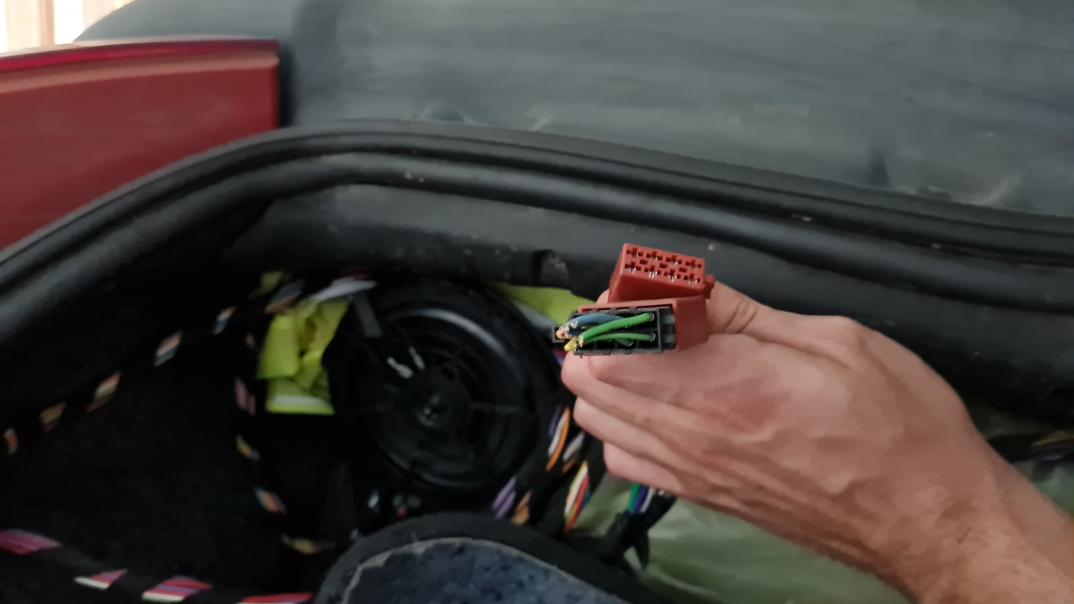

Jeśli wiązka posiada wtyczki ISO, to przed montażem należy opisać końce przewodów wg powyższych opisów wtyczek – czyli np. patrzymy jakiego koloru przewód wychodzi z pinu nr 1 i na jego końcu umieszczamy informację RR+.
Po złożeniu i opisaniu (bądź tylko opisaniu) przewodów.
Kolejnym etapem jest demontaż tapicerki.
Wyjmujemy radio, zdejmujemy osłonę bezpieczników, demontujemy wszystkie plastikowe nakładki na próg od strony kierowcy, maskownice pasów (na słupku), następnie boczek między oparciem fotela, a karoserią, odkręcamy poszycie z lewej strony bagażnika (musimy dostać się do gołej blachy), plastik na klapie bagażnika, potem przechodzimy pod maskę i demontujemy plastiki pod szybą (operacja ta wiąże się z odkręceniem wycieraczek).
Następnie przechodzimy do przeciągnięcia przewodów.
Zaczynamy od przeprowadzenia przewodu zasilającego wzmacniacz (ten o przekroju 4mm2). Ja osobiście przepchnąłem go do kabiny używając otworu, którym poprowadzony jest przewód spryskiwacza – znajduje się on pod podszybiem, po prawo od silniczka wycieraczek (wchodzi w taką gumowa osłonę), następnie za skrzynką bezpieczników i następnie wzdłuż progu.
Do przeprowadzenia przewodu z kabiny do bagażnika wykorzystałem otwór, który znajduje się zaraz za tylnymi drzwiami (między tylną kanapą a karoserią - korzystając z tej opcji należy pamiętać, aby ostre krawędzie otworu zabezpieczyć jakąś uszczelką, w moim przypadku był to przecięty na pół gumowy wężyk), przewody przeszły nad nadkolem.
Kolej na przewody od głośników.
Przed przystąpieniem do przeciągania przewodów głośnikowych warto przyczepić do jednej z wiązek przewód 0,75mm2 – on również musi łączyć radio ze wzmacniaczem.
Kolejną rzeczą, która warto zrobić, to opisać całe wiązki (które powinny być dwie – tak najłatwiej będzie się później połapać co i jak). Wiązkę z wtyczką żeńską należy opisać „WEJŚCIE SUBWOOFERA”, a wiązkę z wtyczką męską „WYJŚCIE SUBWOOFERA”

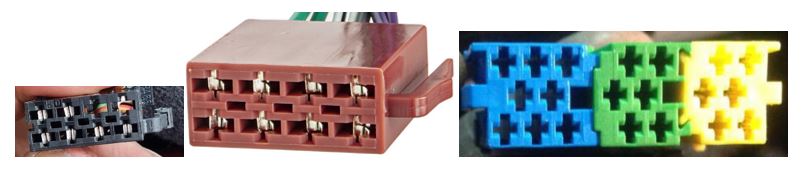

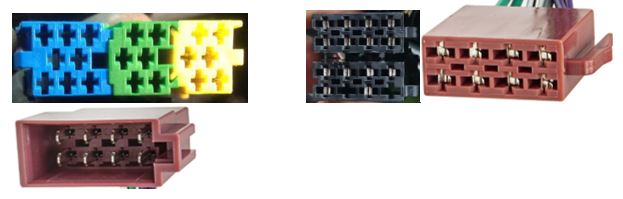

Końce wiązek z wtyczkami wkładamy w miejsce radia, od strony pedałów. Po tej czynności w miejscu radia powinny wystawać następujące wtyczki + antena (proszę nie sugerować się pinami, zdjęcie czarnej wtyczki pochodzi z Alfy 147, te wtyczki lekko różnią się rozmieszczeniem pinów):
Wiązki głośników przeciągamy za pedałami, a następnie tak samo jak tą zasilającą – pamiętając o dodatkowym przewodzie 0,75mm2, który na tym etapie powinien być połączony z jedną z wiązek, jeden z jego końców zostaje w komorze radia.
Podłączenie subwoofera

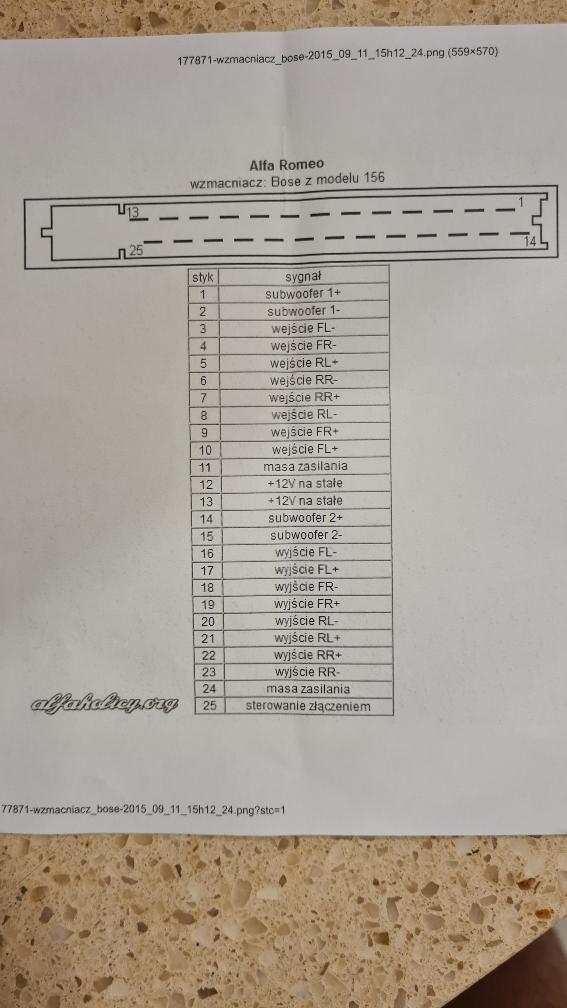

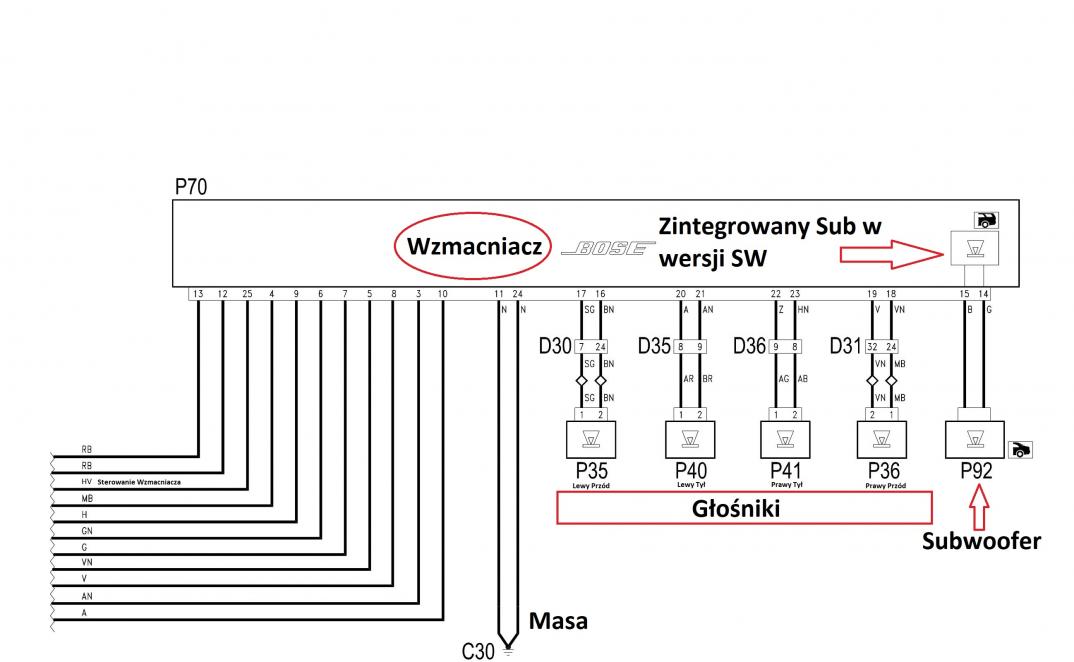

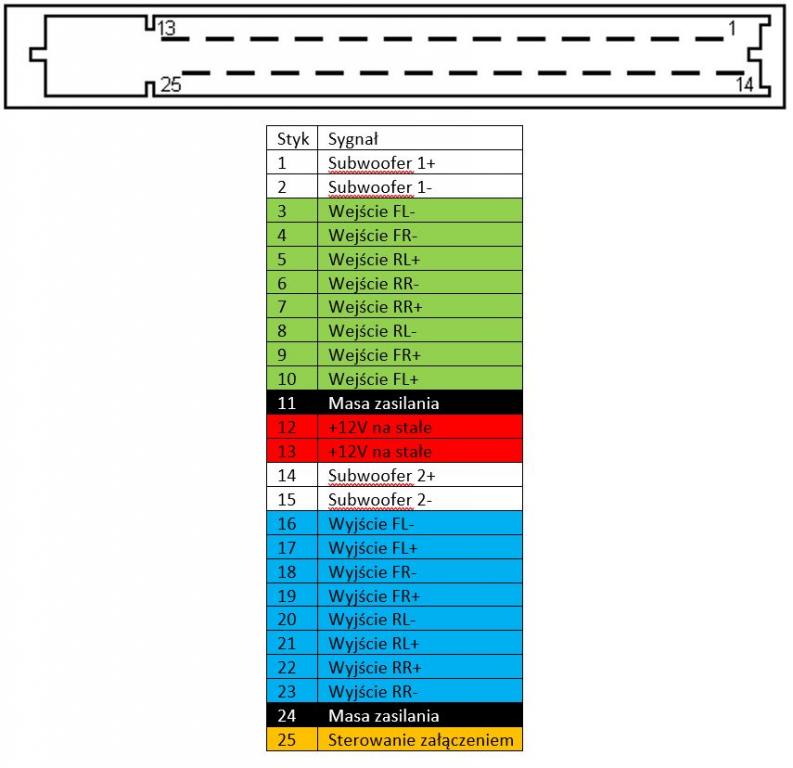

Gdy wszystkie przewody mamy już w bagażniku, można przejść do podłączenia wzmacniacza subwoofera wg poniższego schematu (to jest złącze na subwooferze, jeśli spojrzymy na nie w takim kierunku jak na rysunku, to piny będą tak samo rozmieszczone):
Teraz w zależności od tego, czy dostępna jest oryginalna wtyczka, czy też nie, zależy sposób połączenia.
Jeśli wtyczka jest dostępna, to przewody z wiązek i ten jeden dodatkowy (0,75mm2) należy połączyć z przewodami wystającymi z wtyczki (jak będziemy patrzeć na wtyczkę od strony przewodów ich układ będzie taki jak na powyższym schemacie.
Jeśli wtyczka nie jest dostępna, wtedy na każdym przewodzie montujemy izolowany konektor (izolacja koniecznie musi być na całej długości konektora) i wpinamy je po kolei w piny na wtyczce wzmacniacza zamontowanego na subwooferze.

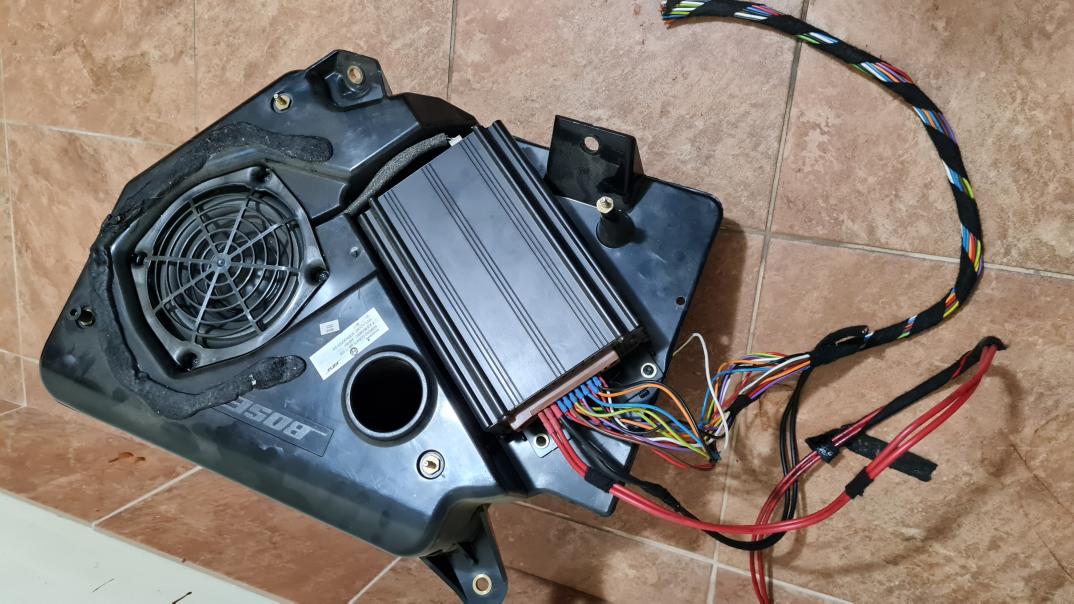

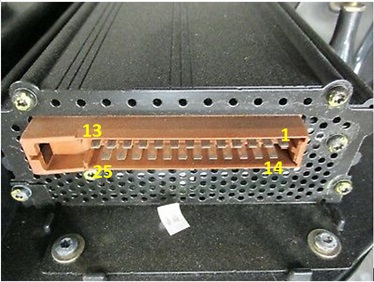

Tak wygląda wtyczka na subwooferze, ustawiona tak jak powyżej:
Najpierw podłączamy zasilanie, do pinów 12 i 13. Za pomocą konektorów podpinamy przewody o przekroju 4mm2, następnie do tych dwóch przewodów podłączamy bezpieczniki na przewodzie i oba przewody z bezpieczników łączymy z przewodem zasilającym prowadzonym od akumulatora.
Następnie wiązkę oznaczoną „WEJŚCIE SUBWOOFERA” podłączamy kolejno wg schematów do pinów 3 – 10 (na zielono w tabeli), a wiązkę „WYJŚĆIE SUBWOOFERA” do pinów 16 – 23 (na niebiesko w tabeli)
Do pinów 11 i 24 również za pomocą konektorów podpinamy przewód 4mm2 i podpinamy do karoserii samochodu (ja użyłem do tego lewego haczyka do zabezpieczenia bagażu – bliżej klapy bagażnika, przewód położyłem pod haczykiem i dokręciłem śrubą)
Na końcu do pinu 25 podłączamy przewód 0,75mm2
Piny 1, 2, 14, 15 pozostają niepodłączone
Następnie podłączamy zasilanie pod wzmacniacz.
W tym celu wracamy pod maskę i do końca przewodu 4mm2 podłączamy bezpiecznik na przewodzie, a drugi przewód bezpiecznika podłączamy pod + akumulatora i umieszczamy w gniazdach bezpieczniki: przy akumulatorze 20A, przy wzmacniaczu 2x15A.
Kolejnym etapem jest podłączenie radia.

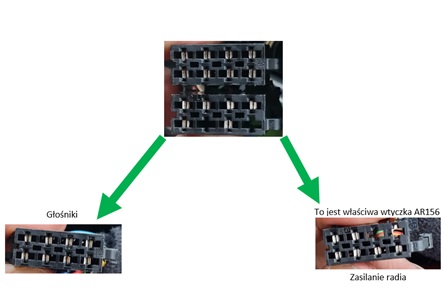

W tym celu potrzebna jest mała przeróbka oryginalnej wtyczki, a mianowicie trzeba ją przeciąć na pół:
Gdy wtyczki są rozdzielone podłączamy następujące wtyczki do radia + antenę:

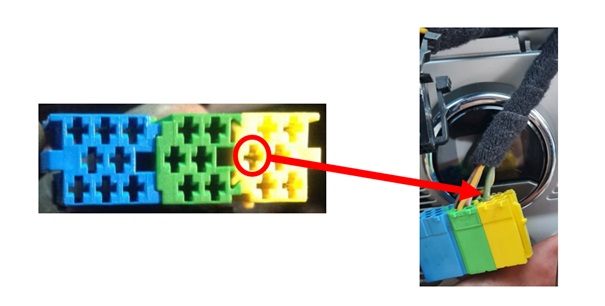

Następnie z żółtej wtyczki z tyłu odcinamy przewód, który wychodzi z tego pinu:

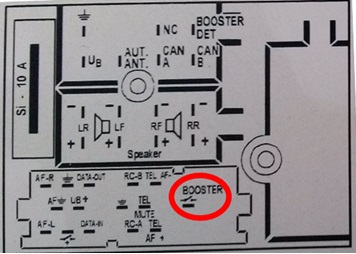

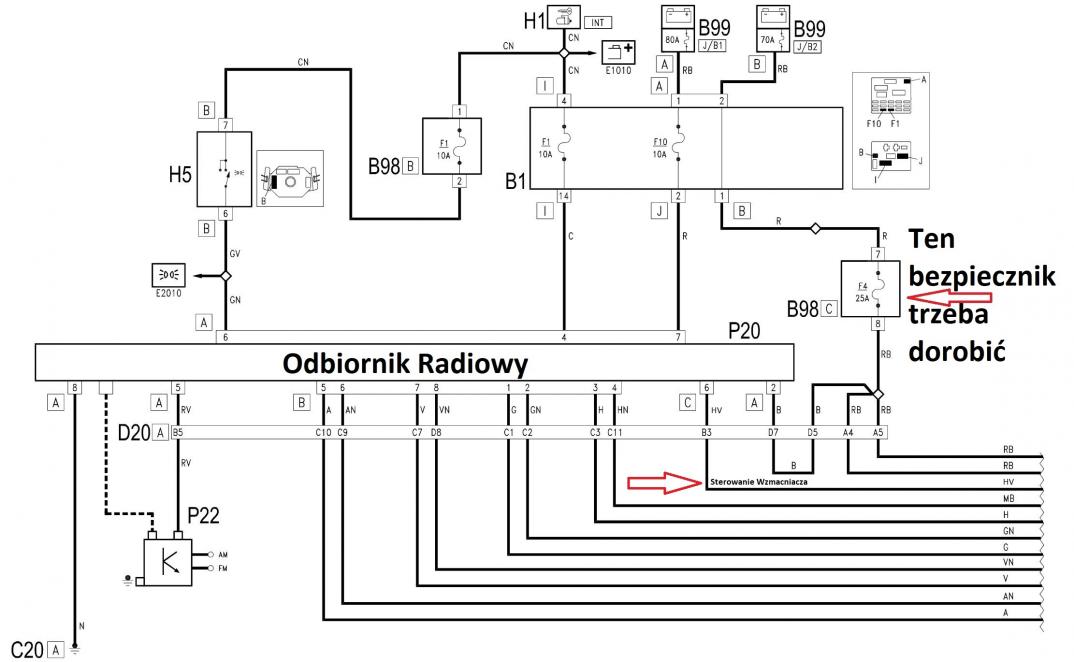

Odpowiada on temu pinowi na schemacie radia:
I łączymy go z przewodem 0,75mm2, który został dołożony – to połączenie „informuje” wzmacniacz, kiedy powinien się włączyć, a kiedy wyłączyć.

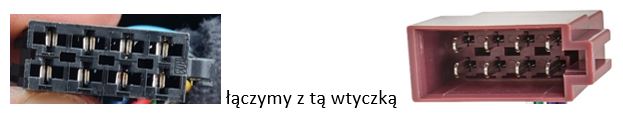

A tą wtyczkę:
I cieszymy się głosem z zestawu BOSE
- - - Updated - - -

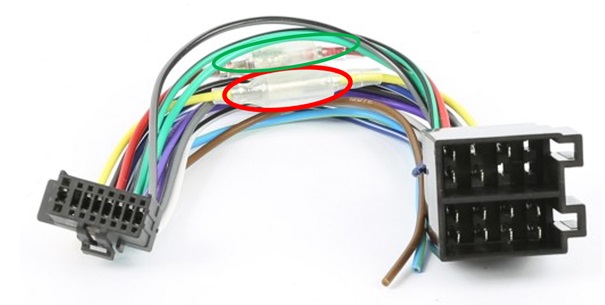

W przypadku, gdy chcemy podłączyć niefabryczne radio najprostszym rozwiązaniem będzie zakup przejściówki ISO odpowiedniej dla danego modelu radia:
I w zależności od tego na którym przewodzie pojawia się zasilanie po przekręceniu kluczyka
(w zielonym lub czerwonym kółku) tam podłączamy przewód 0,75mm2.
Najlepiej sprawdzić, który to przewód korzystając z próbnika 12V, jeden koniec przykładamy do masy i na wyłączonej stacyjce sprawdzamy w którym przewodzie (czy tym w zielonym, czy w tym czerwonym kółku) jest prąd (żarówka, bądź dioda powinna się zaświecić), następnie przy przekręconej stacyjce (włączony zapłon) sprawdzamy na którym przewodzie pojawi się napięcie i do tego przewodu podłączamy przewód 0,75mm2 idący od wzmacniacza subwoofera
