Podłączenie zwrotnicy

[kamko25]

Witam

Kupiłem nowe głośniki do dzwi przednich odseparowane 2Ohmowe ze zwrotnicą i zastanawiam się jak podłączyć zwrotnicę. Dodam ze mam DSP i pytanie: w którym miejscu kabel głośnikowy rozdziela się na dwie cześci (tweeter i woofer) bo po wyjęciu i częściowym demontarzu panelu drzwi widać juz dwa kable a ze wzmacniacza wychodzi jeden.

Zastanawiam się czy zmostkować je w drzwiach i podłączyć jako wejście sygnału do zwrotnicy czy koniecznie szukać miejsca gdzie się rozdzielają i tam wpakowac zwrotnicę.

Do zwrotnicy wiadomo wchodzi jeden kabel dwużyłowy a wychodza dwa (na tweeter i woofer)

[marek230482]

Fabrycznie do DSP głośniki w drzwiach są 4Ohm i szeregowo podłączone z tweeterami. Co daje sumarycznie obciążenie na kanale DSP 2Ohm. Jeżeli Ty montujesz głośniki 2Ohm to musisz faktycznie użyć zwrotnicy. Tak więc nie masz wyjścia tylko kabel z drzwi wpinasz na zwrotnicę. Nie znajdziesz osobnych do tweetera

[dareme89]

wydaje mi sie ze ori kabel na tweeter ma cale pasmo wiec mozesz sie pidlaczyc pod obojetnie ktory ale wygodniej chyba pod kabel od woofera. i ze zwrotnicy soobie rozdzielisz, ori tweeter ma chyba kondensator w obudowie.

[danus77]

głośniki w drzwiach są 4Ohm i szeregowo podłączone z tweeterami. Co daje sumarycznie obciążenie na kanale DSP 2Ohm

Jeśli już to równolegle. Szeregowe połączenie dałoby mu 8Ohm. A tak wychodzi piękne 2Ohm.

ori tweeter ma chyba kondensator w obudowie.

Kondensator służy do odseparowania niskich częstotliwości. Działa jak swojego rodzaju zwrotnica.

@Kamko25 Co do podłączenia zwrotnicy, to wpakuj ją na obojętnie który kabel.

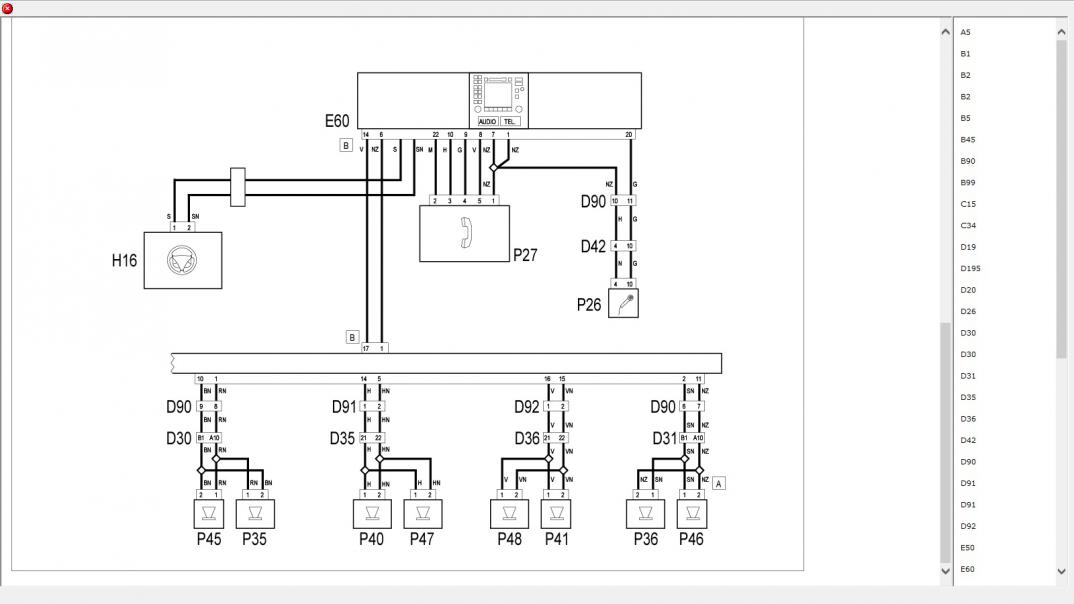

Poniżej kawałek schematu:

[kamko25]

Czyli bez znaczenia jest to czy wejście do zwrotnicy podepne pod kabel zasilający tweeter czy woofer tak? a potem już za zwrotnica rozdzielam na dół woofer i na górę tweeter - tak to zrozumiałem

[dareme89]

danus o to mi chodzilo ze dzwiek nie jest "pociety" na kablu do tweetera, bo kondek jest w tweetku. Dlatego obojetnie ktory kabel bo obydwa maja pelne pasmo.

[marek230482]

Tak, równolegle popieprzyło mi się.

[kamko25]

Podłączyłem tak jak podpowiedzieliście i różnica nie jest wielka....jest porażająca!!!!!! Kupiłem zestaw głośników odseparowanych w przednie drzwi JBL GTO 609C za 450zł. Do tej pory nawet z DSP brakowało mi średnich i wysokich tonów. Dźwięk był słyszalny tak jakby ktoś mówił z 10 metrowej studni mając reklamówkę na głowie... Faktycznie głośniki montowane razem z DSP sa lepsze od zwykłych fabrycznych, ale to i tak gówno w porównaniu do przyzwoitych głośników odseparowanych dostępnych dzisiaj na rynku. Jestem zszokowany różnicą dzwięku.

[dawideksl]

Czyli jak rozumiem masz dsp i zmieniłeś po prostu głośniki w przednich drzwiach, tak? głośniki w półce masz dalej aktywne? Powiedz czy podmiana tych głośników to plug&play? (wymiary)?

[kamko25]

Tak mam DSP i zmieniłem tylko głośniki w przednich drzwiach, głośniki w półce są cały czas aktywne.

Te głośniki które ja kupiłem (JBL) pasują niemalże idealnie. Woofery na dół wchodzą bez żadnych dystansów - nawet otwory na śruby są identyczne jak w ori, jedyne co to trzeba delikatnie podciąć dwa kawałeczki plastiku w otworze na głośnik bo magnes jest szerszy niż w ori ale to minuta roboty. Do tweeterów również trzeba podszliować pilnikiem delikatnie ori otwór i wchodzi na ciasno bez problemu. Zwrotnica natomiast idealnie mieści się za tapicerką drzwi po prawej stronie od klamki. Jest ciasno spasowana i super się trzyma.

Miałem wrażenie że te 2Ohmowe głośniki są wręcz dedykowane do 166.
