Wiązka od radia (chińczyk, multimedialny, android) do kamery - potrzebne informacje

Hej,

mam taki problem, że zgubiłem wiązkę dołączoną do radia kupionego dawno dawno dawno (przez poprzedniego właściciela), który łączy kamerę.... i teraz dołożyłem kamerę ale owej wiązki/wtyczki brak i potrzebuje informacji czy ktoś taką wiązke ma, wie gdzie kupić lub może zrobić dokładne zdjęcia/opis abym mógł to ręcznie stworzyć

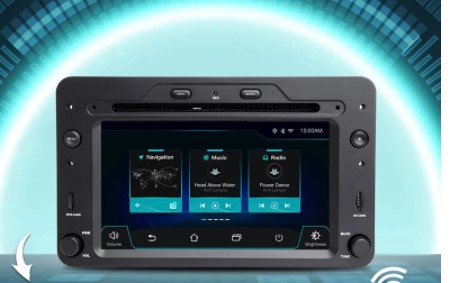

Radio to coś w ten styl: https://pl.aliexpress.com/item/32945...archweb201603_

Załącznik 277975


Niestety zdjęcia "od tyłu" nie zrobiłem... postaram się na dniach jeśli będzie potrzebne.

To radio na 90% ma podłączenie kamery na RCA czyli cinch.
Więc jeśli masz kamerę z kablem RCA to potrzebujesz kostki z wejściami audio/video do tego radia jesli jej tam brak.
Najszybciej kupisz na Allie taką kostkę..;)

Zgadza się, kamera jest z kablem RCA.... kostkę zgubiłem i właśnie kupiłem cinch na drugą stronę i chciałem wprost w piny się wlutować jak nie uda mi się takowej kostki dostać :-)

Stąd albo potrzebuje od kogoś "schemat" które piny to mają być (metodą prób i błędów niby można ale sporo roboty - no ale ostatni ratunek).... lub jaka kostka to ma być bo tak grzebie po aliexpress i chce zaczepić jakiegoś Pana chińczyka ale nie wiem o jaką dokładnie poprosić :-(

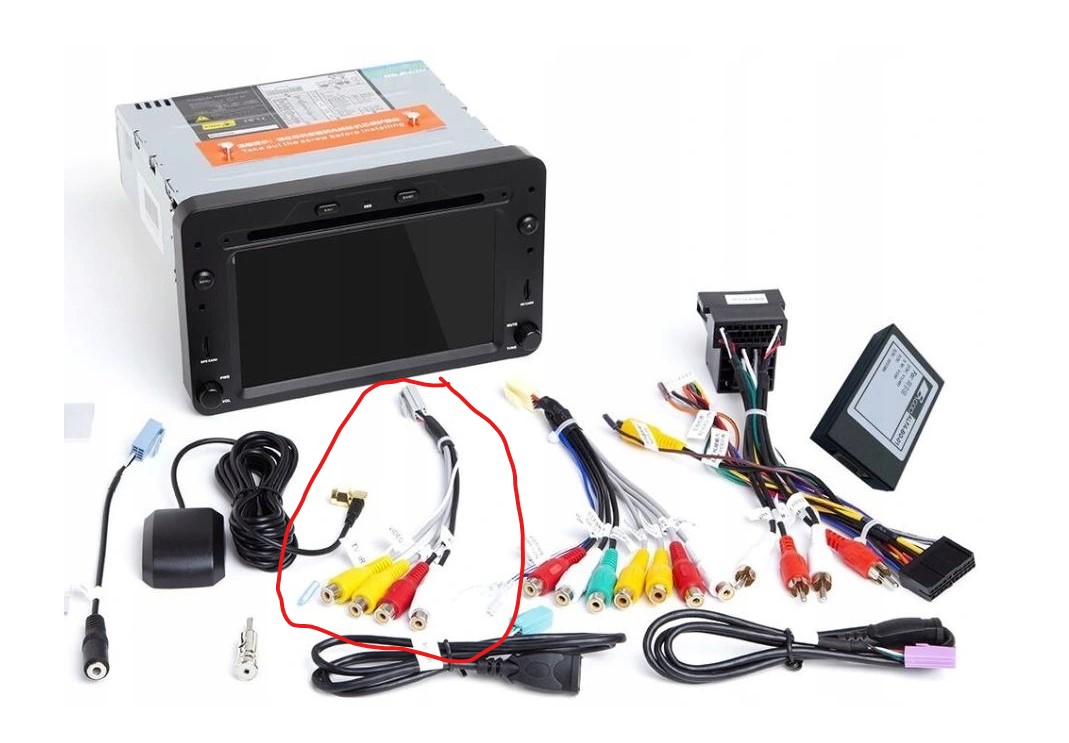

Wydaje mi się, że to co zaznaczyłem na zdjęciu, więcej jest cinchy bo są "prawdopodobnie" na kamerę przód i tył


Załącznik 278016

Jeśli będzie za dużo cinchy to nie powinno robić różnicy..radio odpala z automatu kamere jeśli dostaje od niej sygnał. To typowo chińskie radyjko więc tylko u nich dostaniesz takie wtyki pasujące.
Na Allie jest dużo takich pojedynczych wiązek: https://pl.aliexpress.com/item/40008...archweb201603_

najlepiej zobacz ile pin ci zostało w radiu przy braku tej jednej kostki i spróbuj znaleźc taki sam kształt i ilośc pin w tamtych wiązkach na Allie.

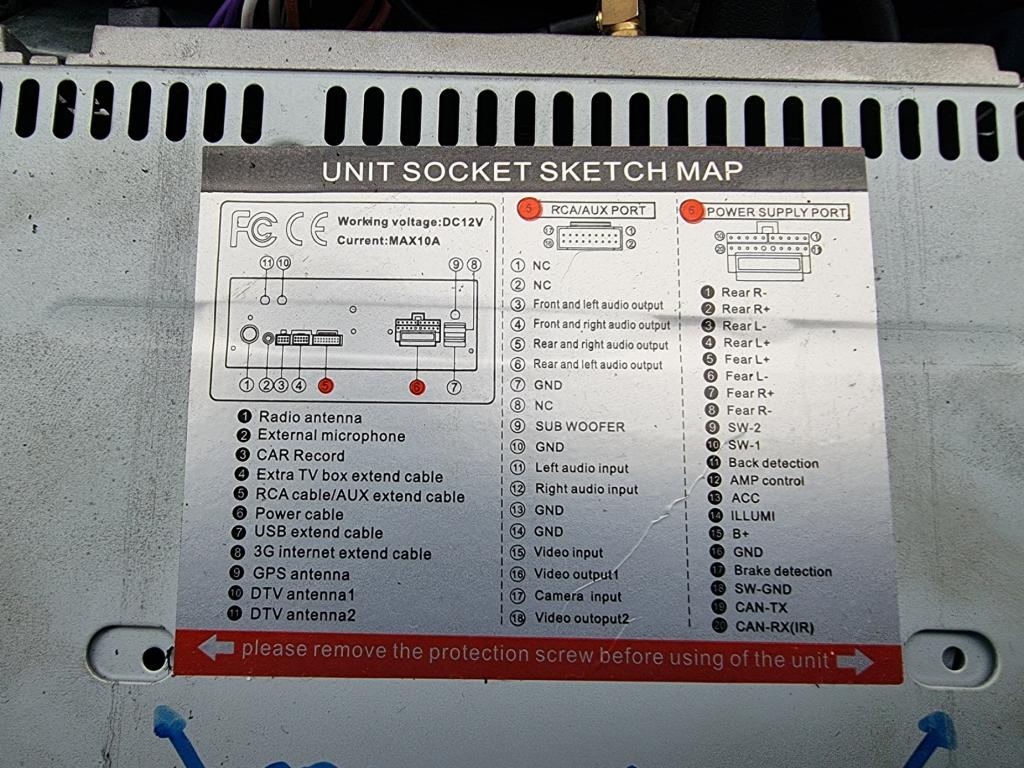

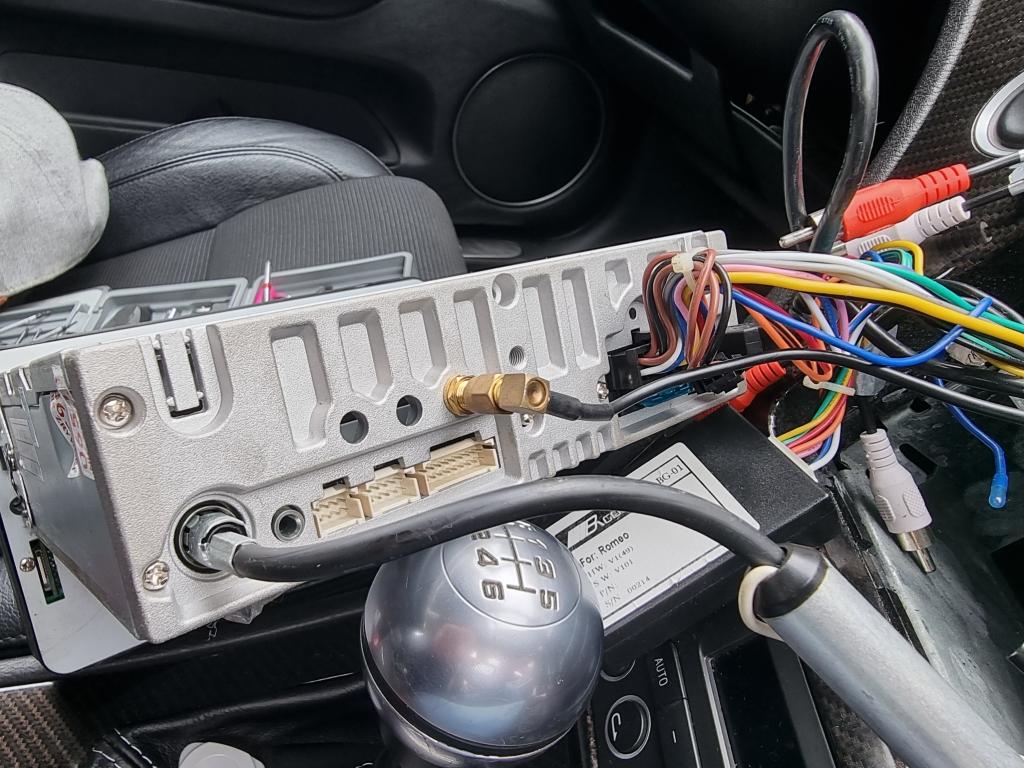

OK po 1h walki z wyjęciem radia widzę trochę więcej.... po pierwsze schemat jest na radiu... po drugie widzę, że wygląda trochę inaczej niż te z aukcji :-)

Będę szukał takiej kostki jak piszesz na ali (największy problem to dobrze sformułować zapytanie w wyszukiwarce :) ) - jednak jakby mi się nie udało to pomyśle na sztywno.

Cinch jak dobrze wiem ma jeden kabel sygnałowy a drugi GND więc patrząc na schemat to chyba wystarczy wpiąć się w gniazdo nr 5, piny nr 17 i 14 - mam nadzieję, że dobrze rozumie?

Dzięki za link z ali, będę grzebał :)

Załącznik 278028
Załącznik 278029
