[156] montaż modułu domykania szyb

daj jeszcze raz zdjęcia opisów i schematów ale w takiej jakości żebym mógł to sobie przeczytać

Cytat:

---

Napisał M A R I O

Jest to opis kolegi ArtuR_1975 który pozwoliłem sobie tu zamieścić

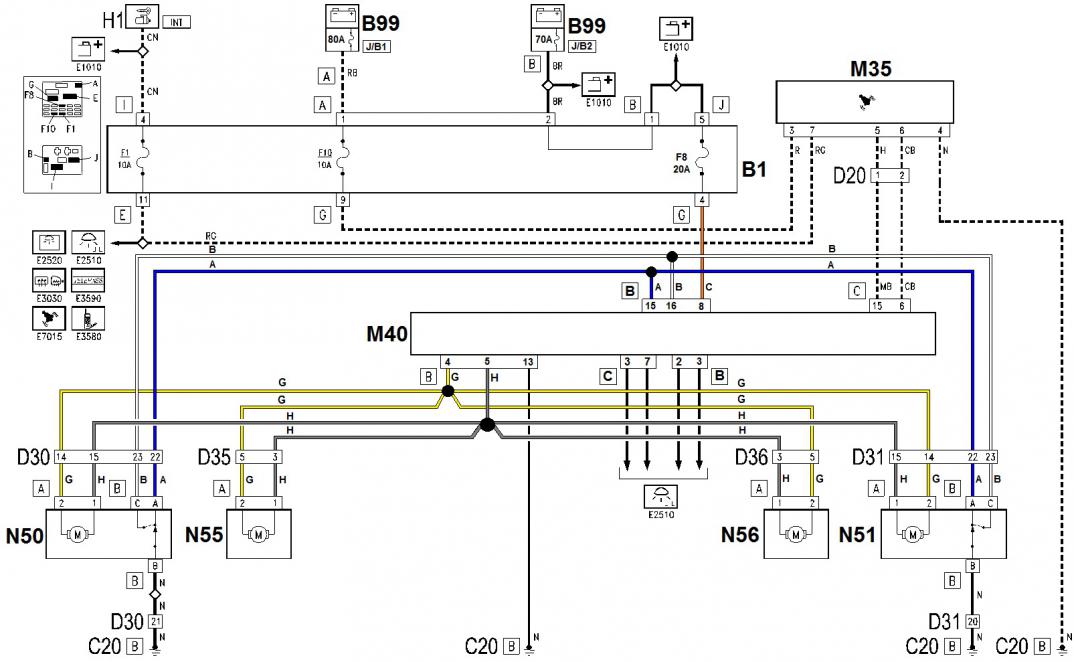

Opis funkcji zamka centralnego Alfa Romeo 156 1.6L 16V 1998r

Zintegrowany sterownik części kontrolnych M40, który zarządza operacjami centralnego zamka.
Bezpośredne napięcie dla sterownika kontrolującego M40 (wyprowadzenie 8 wtyczka B) dostarczane jest bezpośrednio z akumulatora przez linię chronioną przy pomocy puszki dużych bezpieczników J/B2 ( B5 powyżej 2/99 lub B99 od 2/99) oraz bezpiecznik F8 z puszki bezpieczników B1 .; ; wyprowadzenie 13 z wtyczki B stanowiącą odniesienie masy.

Odbiornik dla pilota zdalnego M35 dostaje zasilanie kontrolowane przez zapłon (IINT) z instalacji przez bezpiecznik F1 z puszki bezpieczników B1 i bezpośrednio z akumulatora przez instalację puszki dużych bezpieczników J/B1 ( B5 powyżej 2/99 lub B99 od 2/99) oraz bezpiecznik F10 z puszki bezpieczników B1.

Komendy pochodzące z przednich zamków dla zablokowania (wyprowadzenie 15 wtyczka B) lub dla odblokowania drzwi (wyprowadzenie 16 wtyczka B) ;

Sygnały w pozycji zamkniętych drzwi, pochodzą z czterech sprzężonych silników N50, N51, N55 i N56, kolejno na wyprowadzeniach 2 i 3 z wtyczki B oraz 3 i 7 z wtyczki C.

(Tylko sterowanie pilotem) sygnały od sterowania zdalnego M35 odbiornika od zamykania (wyprowadzenie 6 wtyczka C) lub dla otwierania (wyprowadzenie 15 wtyczka C)

Zgodnie z logiką opisany powyższy sterownik M40 kontroluje zamki: sygnały dla silników przednich drzwi ( N50 i N51 ) oraz tylnych drzwi ( N55 i N56 ) przychodzących z wyprowadzeń 4 i 5 z wtyczki B.

Załącznik 63834
i jeszcze coś takiego
zamek centralny dwie masy niebieski zamknij, biały otwórz-wiązka z drzwi,

---

czyli z tego co zrozumiałem to przewód sygnałowy z modułu podłączam do klabelka 6 wtyczka C czyli sygnał zamykania drzwi z centralki?

albo wyprowadzenie 15 wtyczka B tam będzie 12v

kabel 6 wtyczka c tam pojawi się -12V w momencie zamykania i to dajesz na moduł

ok dzięki kolego MARIO i mam nadzieję na dalszą pomoc
w razie czego oczywiście

Cytat:

---

Napisał M A R I O

daj jeszcze raz zdjęcia opisów i schematów ale w takiej jakości żebym mógł to sobie przeczytać

---

proszę,

https://picasaweb.google.com/1048151...Iz79fqljNm6cw#

Cytat:

---

Napisał M A R I O

daj jeszcze raz zdjęcia opisów i schematów ale w takiej jakości żebym mógł to sobie przeczytać

---

i co kolego, będzie coś z tego? :P

Więc muszę powiedzieć że nie wiem dlaczego ten moduł nie działa. Albo już dokonał żywota przez twoje wcześniejsze zabawy lub już był padnięty Możesz pobawić się jeszcze zworkami Opis też jest bardzo nie jasny
Może ty coś wywnioskujesz
Można wybrać czas wyzwalania. Domyślne ustawienia fabryczne to natychmiastowe wyzwalanie. Jeśli zdecydujesz się ciągłe wyzwalanie, należy ściągnąć IC na jednostce głównej.


Jeśli nie ściągniesz zworki okna wzbudzi się aż zamknie dobrze, czas rośnie w zależności od typu pojazdu. Jeśli wyciągnąć zworki okna będą podnosić się 8 sekund. Istnieje 5 zworek okien do wyboru, które umieszczone na głównym urządzeniu.

A tego to nawet nie potrafię przetłumaczyć nie ma to dla mnie sensu
The window raising system set every raising time is 8 second, it will stop when in detect the windows are closed. So it is suit for every type of the car, which has different closing time
