[147] Kolory kabli, proszę o pomoc.

Witam. Proszę o pomoc ponieważ mam bose ale byla ucieta wiazka i brak bylo wzmacniacza, wiec kupilem wzmacniacz z kostką i kawalkiem kabla. Dzis zabralem sie za lutowanie po kolei spokojnie wszystkiego i wszystlo pięknie szło. Każy kolor do tego samego koloru itp. I na koncu zostały mi po dwa kable na strone, czyli do kostki wzmacniacza do mojej wiązki. We wzmaku został mi kabel o kolorze szaro-czarnym i zielono-czerownym, a przy wiązce czerwono-czarny i szaro-zolty. Kolory troche podobne do siebie, zwlaszcza ze zostaly tylko te. Czy ja je moge podlaczyc czy nie? Nie probowalem jeszcze bo obawiam sie jakiegos zwarcia, ale z drugiej strony innej mozliwosci chyba nie ma? Poniżej rysunek dla wzrokowców, z gory dzieki :)
Moje łączenie i to co zostało o "podobnych" kolorach.
Załącznik 208369

Wg elearn powinno do wzmaka wchodzić tak:
Załącznik 208370
zamiast 9 ma być pin 10

jeżeli piny 1 i 10 nie są zajęte i podłączone to pewnie o nie chodzi.

czerwono/czarny ma gdzie wchodzić? Bo szaro/zolty widze po prawo, a ta pierwsza moja zguba?

- - - Updated - - -

Aa juz widze.
okej dzieki jutro bede patrzeć czy zajęte. jesli są jednak zajete to co wtedy?

Pin numer 10 czerwono/czarny
Ale wczesniej sprawdź czy te piny aby nie są już czasem podłączone.

Jak będą zajęte to jutro sprawdzę u siebie w aucie organoleptycznie. Ewentualnie powiedz jakie piny zostały wolne.

Wysłane z mojego SM-G903F przy użyciu Tapatalka

Okej jutro powiem z jakich pinów wychodzą te dwa kolorki. A czemu jest taka roznica miedzy nimi? Moze byc ze kupilem z polifta czy cos? Ja mam przedfl

No w elearn też są dwa opisy wiązki przewodów ale akurat te kolory które Ty masz w wiazce pasują do jednego z opisów.

Teraz zauważyłem, że w jednym opisie czerwono/czarny to pin 9 a w drugim pin 10.

Wysłane z mojego SM-G903F przy użyciu Tapatalka

czyli chcąc nie chcąc albo 10 albo 9 bedzie wolny?

No a jak by co to daj znać jakie zostały piny wolne ten szaro/czarny i zielono/czerwony

Wysłane z mojego SM-G903F przy użyciu Tapatalka

OKej wielkie dzięki przyjacielu :) Najbardziej sie obawiam rozrywania.. Wszystko tak ladnie polutowane z termokurczkami itp. Pierwszy raz sie tak do czegoś przyłożyłem

Dzisiaj wszystko sprawdziłem i tak. Z mojej org wiązki z bagażnika wychodzi szaro czarny i czerwono zielony
a z kostki wzmaka ktorą kupiłem ze wzmakiem wychodzi szaro zolty i czerwono czarny.
a czerwono czary w zmaku w tej kostce jest na 10 pinie ale mam go podpietego pod moja wiazke pod identyczny czerownoczarny ale chudy, a mi zostal gruby czerwono czarny ktory w tej kupionej kostce jest na pinie 17
1 zdj kupionej kostki i jakie kable mi zostaly
Załącznik 208376
2 zdj to co zostalo w mojej wiazce
Załącznik 208378

Postaram się zrobić zdjęcie swojej kostki ale tymczasem nie dam rady bo okropnie leje deszcz.

Wysłane z mojego SM-G903F przy użyciu Tapatalka

Okej, a zobaczysz moj post wcześniej? Bo go edytowałem i napisałem to troszkę jaśniej :)

To później wyślę Ci jeszcze opis z elearn tam też są oznaczone grubości niektórych przewodów

Ewentualnie pobierz elearn z mojego chomika http://chomikuj.pl/Koks84

Wysłane z mojego SM-G903F przy użyciu Tapatalka

okej, byłoby super. Najwyżej wyciągne wszystkie piny w kostce i podepne moją wiązke do kostki i nie bedzie trzeba nic łączyć a wg. elarnu powpinam kolory w piny.

Kolego i jak z tymi kolorkami, poratujesz cos z tym schematem?

Proszę zdjęcie mojego złącza:

http://www.forum.alfaholicy.org/imag...016/08/445.jpg
http://www.forum.alfaholicy.org/imag...016/08/446.jpg

Wysłane z mojego SM-G903F przy użyciu Tapatalka

a powiesz mi. czarno*czerwony kabelek ten grubszy do jakiego pinu wchodzi CI ?

- - - Updated - - -

ps. dzieki jutro bede myslec! :)

- - - Updated - - -

Ps2. Ale nie wiem czy mnie to ratuje, bo masz kolory w kostce takie jak w tej mojej kupionej, ale moja wiązka ma troche inne kolory. Wiec nic mi to nie daje w sumie :(

- - - Updated - - -

Twoja kostka jest taka sama, którą kupiłem ja z poucinanymi kabelkami. Wiec ona jest podlaczona, ale z bagażnika wychodzi mi wiązka o innych kolorach (dokładnie 2 kabelki jedynie są inne) wiec to mi niestety nie pomoże, bo ja nie wiem co z tymi dwoma innymi zrobić, gdzie je wepchać. Chyba jedynie pozostaje je polaczyc ze soba jak nie zadziala to na odwrót i chyba tylko tyle..

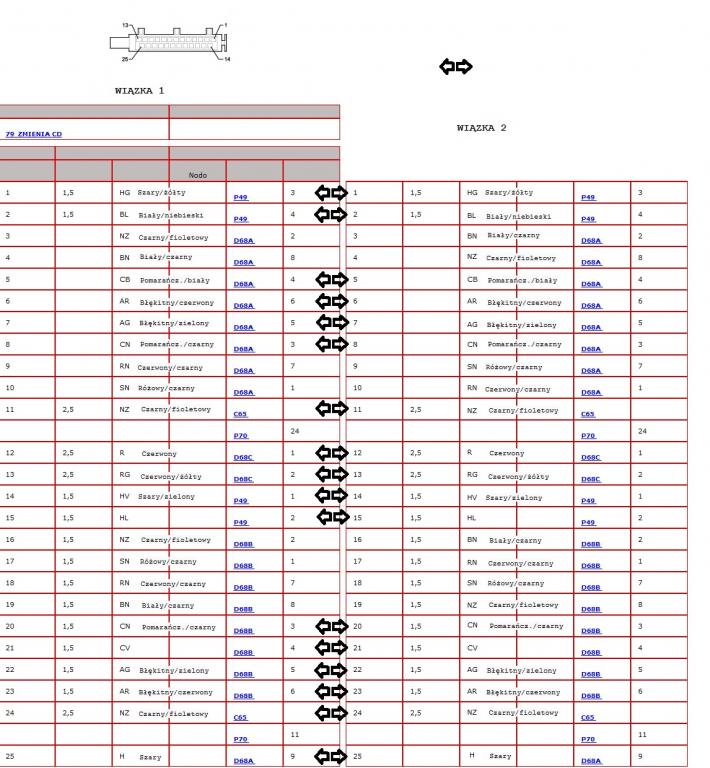

Zrobiłem małe zestawienie złączy i przewodów, te zaznaczone podłącz wg kolorów. A niezaznaczone wg numerów pinów w złączu lub kolor przewodu po stronie złącza + inny kolor po stronie wiązki.
Załącznik 208572

a mozesz mi wysłać na maila poniewaz forum rozjeżdża jakość? Z góry dzięki za całe zaangażowanie w problem ;) afrostudiopl@gmail.com
