Witam
Jak w temacie... (temat poruszałem już kiedyś ale utonął gdzieś na forum)
Od roku zalega mi w szafie wynalazek do samoczynnego domykania szyb którego to nie potrafię podłączeć.
Czy może mnie ktoś pokierować jak to podłączyć...?
http://pics.tinypic.pl/i/00366/lvho2819svfd_t.jpg
szczerze, to bym wolał chyba po ang. oznaczenia i opisy na schemacie podłaczenia...
M w kółeczku to silniczek, ale te strzałki to nie wiem co oznaczają, przyciski?? no i ten świetlik ??
- - - Updated - - -
w 156 masz tak, że przyciski szyb nie łączą się bezpośrednio z silniczkami. Centralka servizi znajduje się w schowku i od niego wychodzą przewody idące do silniczków.
jak mi powiesz co to za model sterownika do szyb, to Ci podpowiem jak to podłączyć, bo na razie sam nie wiem,
Bo to jest sterownik domykania szyb do niefabrycznych szyb, w takich sterownikach przycisk bezpośrednio steruje pracą silnika okna.
Też mnie to bolało ale żeby było to porządnie czyli po mojemu to nie jest takie łatwe.
Kolego daj coś więcej z tej instrukcji a nie tylko schemat to coś pomyśle nad tym
ja też mam ten moduł podłaczyłem jedna szybe zeby sprawdzic działanie i przy zamykaniu szyba idzie do góry ale tylko kawałek nie wiem wlasnie jak podlaczyc zeby do konca szła bo wyglada na to jak by za krótko prad działal i tez nie wiem co to sa te świetliki
układ może być ok, ale nie koniecznie nadaje się do 156 - przyczyną może być zbyt duży prąd pobierany przez silniczki.
Swietliki - prawdopodobnie chodzi o szyberdach (tak mi się wydaje)

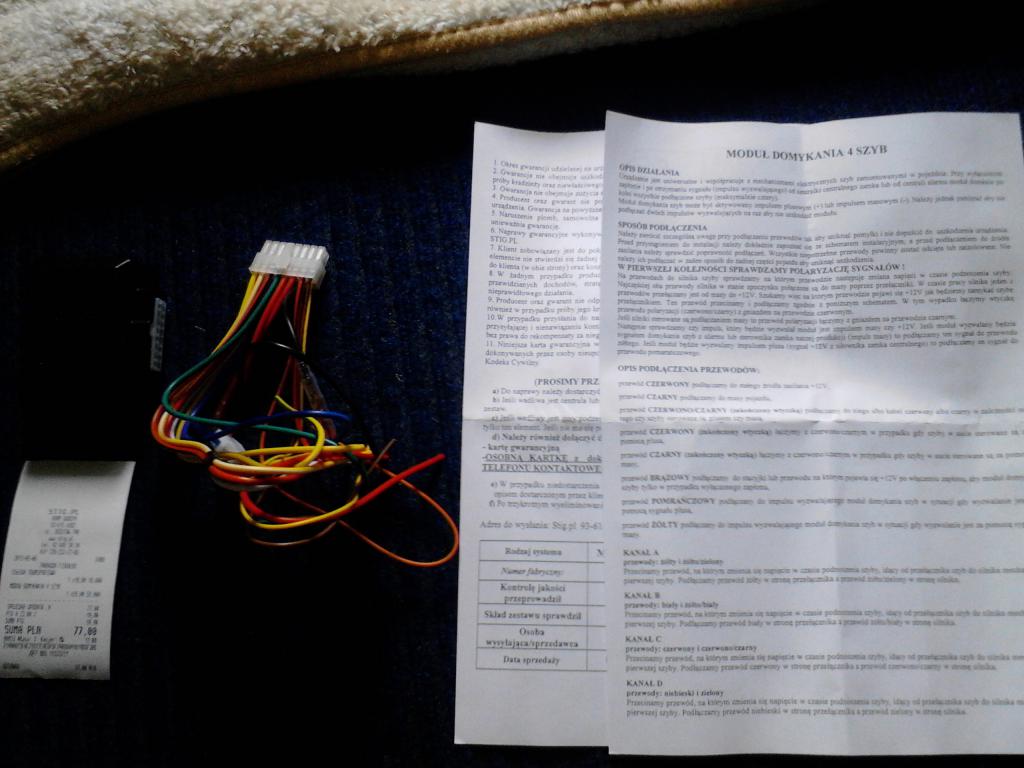

Więcej o tym wynalazku nie mogę powiedzieć, wstawiam parę fotek...
http://pics.tinypic.pl/i/00367/gkrwlfpaxrto_t.jpg
http://pics.tinypic.pl/i/00367/p346hu4vxwcf_t.jpg
http://pics.tinypic.pl/i/00367/9cns13ee431a_t.jpg
http://pics.tinypic.pl/i/00367/w29hmy71eo5p_t.jpg
Mam domykanie szyb u siebie nie wiem czy taki sam jak tu bo montował poprzedni właściciel, ale z tego co widziałem to jest to podłączone do modułu za schowkiem oraz alarmu (niefabrycznego)
Zakładałem niedawno taki sam moduł do swojej Niuni.Podłączony jest do przewodów od modułu za schowkiem. Gdzieś zapisywałem jak to podłączyłem.Ogarnę to podrzucę. Po zamknięciu drzwi z pilota lub z zamka szyby domykają się najpierw lewa potem prawa po kawałku , a następnie do końca .
Jak by kolega mógł to bym był bardzo wdzięczyn...Cytat:
Napisał jaroslaws5
No niestety zapiski chyba poszły z całym bałaganem, nie mogę znaleźć Ale robiliśmy to z kolegą tak.Wyjeliśmy schowek gdyż cały moduł sterowania szyb i centralnym zamkiem jest ukryty za schowkiem.Znaleźliśmy przewód +12 V podłaczyliśmy do modułu.Następnie tapicerka z drzwi na bok i kolory kabli do silniczków . Szukaliśmy którymi idzie plus w momencie zamykania szyb i w ten przewód wpinaliśmy moduł.ACC ON też jest w wiązce, miernik i znajdziesz.Masa pod śrubę do karoseri.I działa.Po podłączeniu wg załączonego schematu szyby działały po zamknięciu auta ale nie szło ich zamknąć przełącznikami siedząc w aucie.Jak bym o czymś zapomniał pytać :)Cytat:
Napisał ziulek61
To jest dość banalna sprawa jeśli fabrycznie w alfach był montowany moduł komfortu, jeśli tak to do tego wystarczy niefabryczny alarm.
szyba lewa jest sterowana impulsem i problemu nie ma natomiast problem jest z szybą prawa oraz tylnymi i do tego trzeba by mieć schemat fabrycznego modułu komfortu
już kilka razy słyszałem o module komfortu, a w elearnie znaleźć nie mogę. jedynie centralka servizi na scheamatach;/ a więc jak z tym jest?
no i domykanie swietnie działa :)
dzisiaj zamontowałem i śmiga aż miło :)
opisz gdzie i jak to wpiołeś
za schowkiem od pasazera jest centralka z dwiema kostkami i tam znalazlem jeden przewód od sterowania szyba lewa i drugi szyba prawa i do jasnoniebieskiego przewodu podpielem przewód trzeci od zamka no i 12V stałe pod kierowica w kolumnie czerwony przewód w kostce białej(tam sa trzy przewody takie grubsze)
i w bezpiecznikach po lewej stronie jest wpiety przewod czerwono pomaranczowy i tam wpialem przewod z modułu ACC ON
Czy kolega podłączył taki sam moduł jaki ja opisuję...? czy jakiś inny...?Cytat:
Napisał robertovv
tak dokładnie taki sam
Zasilanie i wszystkie kable z nim związane podłączyłem, zaczęło coś pykać w module (prawdopodobnie to wszystko podłączone dobrze).Cytat:
Napisał robertovv
Podłączyłem kable do szyb i zamka... i nic nie działa szyby wcale sie nie zamykają lub nie otwierają z przycisku.
Może kolego opisać łopatologicznie wg. kolorystyki jakie kable z jakimi połączył za schowkiem pasażera...
Będę bardzo wdzięczny... pzdr
a ja z całym szacunkiem się podepnę pod temat kolegi robertovv. Moduł komfortu to jak mniemam skrzyneczka za schowkiem pasażera? Z nie fabrycznego alarmu wychodzi mi przewód do sterowania, domykania szyb po zazbrojeniu alarmu. Jak wiadomo ów moduł steruje między innymi szybami i czy wystarczy się tylko wpiąć przewodem z centralki alarmu w odpowiedni przewód w module komfortu? Czy musze mieć do tego osobny moduł?
Załącznik 94868 Załącznik 94869 Załącznik 94870
- - - Updated - - -
Zabieram się za podłączenie tego i mam nadzieję, że to zatrybi ;) bez dodatkowych zbędnych modułów.
- - - Updated - - -
Niestety było by to zbyt proste :D Kupię moduł domykania szyb STIG i będzie spokój. Oczywiście zakup przekaźników wyszedł by taniej, ale moduł to tylko 60,00 PLN
http://www.stig.pl/produkty.php?id_p...=91&id=206#dol
Jak to zamontować aby działo tak jak się należy, będzie oczywiście w dziale Zrób To Sam.
z alarmem to nie wiem jak podlaczyc bo w to sie nie bawilem....
u mnie to tak: w centralce zamka w wtyczce po lewej jest przewód jasnoniebieski i do niego podlaczylem przewod brazowo-bialy od modułu, czarny przewód od madułu do której śrubki o blachy samochodu (masa),zółto-czarny i zółty przewód od modułu do brązowo-białego we wtyczce po lewej stronie(trzeba rozciac przewód i jeden koniec połaczyc z tym zółto-czarnym a drugi koniec z żółtym),szaro-biały i szary od modułu do fioletowo-białego ( tak samo rozciac i podłaczyć)
chodzi o ten moduł co tu ktoś wrzucał zdjecia ten w zielonym ooakowaniu
Podziękowania dla kolegi robertovv w najbliższym czasie podłączę wg. opisuCytat:
Napisał robertovv
I właśnie w takich przypadkach dobrze jest robić podczas montażu manual.
no ja sobie zapisywałem jakie przewody do jakich :)
no żeby właśnie po to aby wysłać wam fakturkę na odpowiednia kwote :D

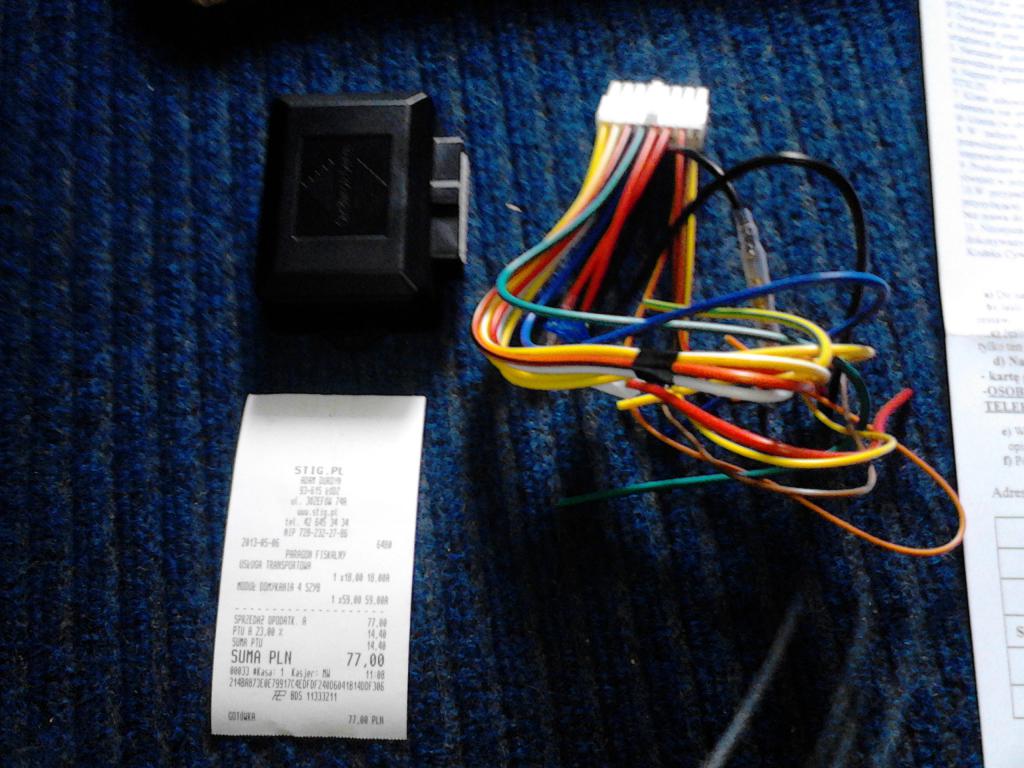

Przyszedł mi właśnie owy moduł i zaraz będę go montował i podłączał. :)
Załącznik 95270 Załącznik 95271
Przednie szyby zamykają się bajecznie, sekwencyjnie. Teraz został tył i tutaj będą schody, ale jakoś się zrobi ;)
- - - Updated - - -
a tutaj w linku filmik jak to działa :)
http://www.youtube.com/watch?v=nuDzUN8oSQw
moja podpowiedz przydala sie na cos???
a u mnie idzie kawalek do gory i dopiero pozniej do konca
Ja miałem innej firmy moduł. Podłączałem według schematu. Zostały jeszcze tylne szyby, ale to jutro, muszę przestudiować schematy.
A jeżeli mam domykanie jednoczesne wszystkich szyb z pilota [147] to może wystarczy gdzieś się wpiąć przy bodycomp z +12 (od alarmu podający przez 15s po zamknięciu) by przy zamknięciu samochodu domykały się wszystkie, tylko pytanie gdzie :)
Coś mi się zdaje, że poprowadzę nowe przewody do tylnych silników szyb w oryginalnych wiązkach pod wykładziną i wpuszczę przewody w złącza D30 i D31. Wolne miejsca na pewno jakieś są, zresztą to sprawdzę w pierwszej kolejności.
a to nie mozesz sciagnac tapicerke i sprawdzic jakie tam przewody i w centralce je znalesc?
Z tylnych szyb przewody nie biegną do centralki, niestety. Inaczej już bym miał to ogarnięte ;)Cytat:
Napisał robertovv
Cytat:
Napisał robertovv
Podłączone wg opisu... I działa OK. potwierdzam
Jedynie przewód JASNONIEBIESKI znajduje się w PRAWEJ kostce (a nie w lewej)
dzięki za pomoc i chwilę uwagi nad postem.
pozdrawiam
no tak racja w prawej....
a powiedzcie mi jedno: czy takie 'domykanie szyb z pilota' bylo montowane seryjnie w alfach?
bo ja dopiero 3 dni temu odkrylem ze mam taki bajer w samochodzie :D a samochod mam ponad pol roku :D

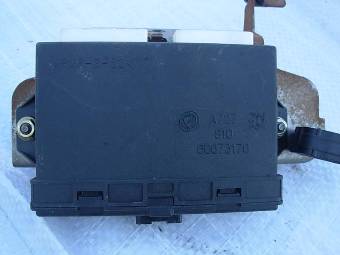

witam znalazłem na allegro coś takiego Załącznik 96291 moduł komfortu można coś takiego założyć bez większych przeróbek
a Wam w domykanu tez idzie szybka kawałek w góre a po ok 2-3 sekundach calkiem sie zamyka?
U mnie kazda ruszy sie kawalek, potem kolejno sie domykajaCytat:
Napisał robertovv
no ja właśnie tak samo...a na filmikach widziałem że u niektórych od razu po kolei ida do góry
